Wildeshausen - Präzise erarbeitet der Walzenzug die Verdichtung auf seinen Bahnen. Tiefgehende Verdichtung sind hier bei Regensburg notwendig, um einen 2.000 m² großen Stellplatz für Fahrzeuge anzulegen. Im Einsatz ist der Weycor Walzenzug AW 1070 von Atlas Weyhausen. Bauforum24 Artikel (28.03.2023): Radlader Weycor AR 480 Der 7,1 Tonnen schwere Walzenzug AW 1070 von Weycor ist eine kraftvolle und robuste Maschine. Er liefert für jeden Untergrund exzellente Verdichtungsergebnisse. Der 7,1-Tonner ist mit einem 54 kW/73,4 PS starken Motor ausgerüstet. Er verdichtet einen lehmigen Boden. Wichtig ist, dass dies möglichst tief und gleichmäßig geschieht. Zur Verfügung stehen dafür eine Verdichtungsamplitude von 1,6 bis 0,7 mm, eine Frequenz von 30 oder 40 Hz und eine Zentrifugalkraft von 120 bzw. 90 kN. Verdichtungskontrolle Um sichere Information zu gewinnen, wie und wo verdichtet wird, ist das Weycor CompDoc Mess- und Aufzeichnungssystem im Einsatz. Alle Informationen werden rechnergesteuert auf das LCD-Display in die Fahrerkabine übertragen und dort klar und übersichtlich dargestellt. Über den Sensor wird das Schwingverhalten der Bandage registriert und daraus der Wert für die relative Verdichtung zum Zeitpunkt des Abwalzens berechnet. Der Fahrzeugführer ist so in jedem Augenblick über die aktuellen Werte von Verdichtung, Sprungbetrieb, Amplitude, Frequenz und Geschwindigkeit informiert. Das ist auf dieser Baustelle sehr wichtig, weil die Unterschichten aus unterschiedlichem Material und teilweise mit Gestein versetzt sind. Dadurch ist es sehr anspruchsvoll, mit gleicher Qualität auf der gesamten Fläche zu verdichten. Dass dies gelingt, zeigt das Überwachungsprotokoll. CompDoc lässt sich sehr einfach bedienen: den Motor starten, Satellitenempfang wird angezeigt, und ohne weitere Eingaben kann man loslegen. Die Aufzeichnung beginnt automatisch, sobald die Vibration gestartet wird. Ein Gerät für viele Maschinen Das portable CompDoc-Gerät wird mit einem Schnellverschluss befestigt und kann daher problemlos auf mehreren Maschinen eingesetzt werden. Die Überwachung kann via GRPS auch aus der Zentrale erfolgen (mit extra Modem). Es ist eine Standard-GPS-Genauigkeit <30 cm möglich, die auch bis auf 1 cm verringert werden kann. Eine Reihe von Daten wird gleichzeitig ausgewertet: Dynamische Überfahrten, Verdichtungszuwachs, Messfahrt (Plattendruckversuch am Ende der Verdichtungsarbeit) und klassisch (Plattendruckversuch). In Summe bedeutet dies, dass ohne zusätzlichen Aufwand ein korrekter Verdichtungsnachweis über die gesamte Fläche erbracht werden kann. Robust und komfortabel Weycor Walzenzüge von Atlas Weyhausen sind durch Konstruktion und Fertigung äußerst robust. Für maximale Stabilität ist der komplette Vorderrahmen – mit Ausnahme der Querträger – geschweißt. Alle Weycor Walzenzüge, auch dieser Weycor AW 1070, sind mit robusten, wartungsfreien Knickpendelgelenken ausgestattet. Mit ihnen laufen Vorder- und Hinterwagen in einer Spur mit dem Effekt eines besonders tief liegenden Schwerpunktes. Der Knickwinkel dieses Gelenksystems beträgt 35°, der Pendelwinkel 12°. Das ermöglicht die hervorragende Manövrierfähigkeit. Perfekte Traktion und Steigfähigkeit sichert die serienmäßige No-Spin-Achse mit permanenter Differentialsperre. Es gibt kein einseitiges Durchdrehen eines Rades. Eine raffinierte technische Lösung ist bei Kurvenfahrten, bei denen die Raddrehzahlen unterschiedlich sind, dass die Sperre automatisch aufgehoben und erst dann erneut aktiviert wird, wenn die Räder wieder synchron laufen. Bester Arbeitsplatz Dem Fahrer wird mit der ROPS-Kabine ein ausgezeichneter Arbeitsplatz geboten. So öffnen die Türen nach hinten und sind einrastbar. Die Sicht aus der Vollglaskabine ist rundum exzellent. Dazu gehören natürlich Heckscheibenheizung, große Spiegel und vier Arbeitsscheinwerfer. Serienmäßig sind auch die dreifach verstellbare Lenksäule und der ergonomische Joystick mit vordefinierten Motordrehzahlen. Entlastend für den Fahrer ist es, dass die Antriebsleistung bei schwierigen Untergründen reduziert wird. Das Dualpumpensystem und eine stufenlose Zugkraftregelung sorgen automatisch und ohne Eingreifen des Fahrers für die maximal mögliche Traktion an Achse und Bandage. Beste Beratung für optimal abgestimmte Arbeitswerkzeuge Die ATLAS Kern GmbH ist der regionale Weycor-Händler. Seit 1983 ist Kern Baumaschinen kompetenter Ansprechpartner in Sachen Verdichtung. Heute sind etwa 120 Mitarbeiter an den Standorten Steinach, Erlangen und München im Einsatz. Große Bedeutung hat die Beratung. Praxiserfahrene Fachleute helfen, die für die Aufgabe passende Maschine mit entsprechender Ausrüstung oder Konfiguration zu finden. Denn eindeutig ist, die Maschine, die optimal zur Aufgabe passt, ist auch die wirtschaftlichste. Schneller Service und Reparatur sind zudem ein Kern-Markenzeichen. „Für den Kunden und damit auch für uns sind die Weycor Walzen optimale Maschinen. Man kann sagen, dass wir nichts mehr von ihnen hören, wenn Sie bei Kunden im Einsatz sind. Durch Ihre Robustheit sind sie dauerhaft und langlebig. Das schafft Zufriedenheit und ist optimal für die Kunden und damit auch für uns“, sagt Josef Kern, Geschäftsführer von Kern Baumaschinen. Weitere Informationen: Weycor | © Fotos: Weycor

Hennef, 01.07.2020 - Wendig, einfach zu bedienen und mit besten Verdichtungsergebnissen: Schwere Walzen von Ammann bringen Top-Produktivität auf mittelgroße und größere Baustellen – so etwa die Tandemwalze ARP 95 (9,7 t). Schemelgelenkt optimiert diese den Asphalteinbau bei Verkehrsinfrastruktur-Projekten. Stets korrekt und in Echtzeit erkennbar verdichtet die ARP 95 mit den Verdichtungsmess- und Regelsystemen ACEforce und ACEpro. „Derart ausgestattet, arbeitet die Maschine sehr effizient und liefert hervorragende Qualität beim Verdichten verschiedenster Untergründe und Materialsorten“, weiß Willi Reutter, Application Manager Heavy Equipment bei Ammann. Bauforum24 Artikel (05.06.2020): Clevere ARS-Walzenzüge von Ammann Willi Reutter, Application Manager Heavy Equipment bei Ammann Kleiner Wenderadius Ein sparsamer 4-Zylinder Reihenmotor TCD3.6 L4 von Deutz treibt die ARP 95 an. Das Aggregat erfüllt die Stufe V der EU-Emissionsverordnung und die U.S.-Emissionsvorschrift EPA Tier 4 Final. Prädestinierte Einsatzorte der ARP 95 sind große oder schwierige Areale, die kleine Wenderadien erfordern. Die dafür notwendigen, engen Fahrmanöver ermöglicht bei der ARP 95 die Doppelschemel-Lenkung in Verbindung mit den jeweils einzeln lenkbaren, geteilten Glattmantelbandagen. Der Pendelwinkel an der Vorderachse und die Differentialsperre steigern die Flexibilität: Die Lenkung ist präzise, die Traktion sehr gut. Ammann hat in die Glattmantelbandagen zweistufige Vibratoren integriert. Deren Amplituden- und Frequenzen lassen sich einfach einstellen. „Bei der ARP 95 ist der Nijboer-Faktor – das Verhältnis von Linienlast und Bandagen-Durchmesser – nahezu ideal. Beim Asphalt-Verdichten erzielt die Walze damit vor allem bei der Oberflächen-Qualität beste Ergebnisse“, nennt Willi Reutter weitere Vorteile. „Mit dem ACE pro System wird eine Korn-Zertrümmerung verhindert und schnell die homogene Verdichtung der ganzen Fläche erreicht“, so der Ammann-Experte. „Best-in-class“-Arbeitsbreite Das gegenseitige Verfahren der Bandagen macht die ARP 95 noch flexibler. Im sehr funktionalen Hundegang erreicht die Walze die in dieser Leistungsklasse maximale Arbeitsbreite von 3070 mm. Eine intelligente Steuerung besprüht die Bandagen – optimal dosiert – mit Wasser aus zwei großen Tanks. Das lässt langes Arbeiten zu und macht die ARP 95 noch profitabler. Intelligente Verdichtungskontrolle optional mit ACEpro und ACEforce Ammann hat in die Glattmantelbandagen zweistufige Vibratoren integriert. Deren Amplituden- und Frequenzen lassen sich einfach einstellen. Außerdem gibt es auch für die ARP 95 das intelligente Mess- und Regelsystem von Ammann für Verdichtungsmaschinen ACE (Ammann Compaction Expert) in seinen verschiedenen Standards. Mit den optionalen Verdichtungsmess- und Regelsystemen ACEforce und ACEpro erzielt die ARP 95 optimale Verdichtungsergebnisse. Zum Kontrollieren und Dokumentieren der Verdichtungs-Leistung und -Qualität bietet der Hersteller die intelligenten Systeme ACEforce und ACEpro als Sonderausstattungen an. „Die flächendeckende, dynamische Verdichtungskontrolle im Erd- und Straßenbau rückt immer stärker in den Fokus, weil das Verdichtungsziel rascher erreicht wird und die Qualität besser ist“, erläutert Reutter, denn verstärkt fordern Auftraggeber die flächendeckende Dokumentation, die im Zuge von BIM 4.0 zwingend nötig wird. Willi Reutter: „Wenn 2021 ein Unternehmer eine Landstraße sanieren möchte, kann er an der Ausschreibung nur noch teilnehmen, wenn seine Walzen entsprechend ausgestattet sind.“ ACEforce misst die Steifigkeitswerte, gibt die Werte in MN an und zeigt zudem das optimale Arbeitstempo, die Frequenz und Amplitude an. Vorteil: Keine unnötigen Überfahrten mehr. Zum effizienten Verdichten kann man Zielwerte einstellen. Das schont Material, mindert den Verschleiß. ACEpro regelt darüber hinaus die Amplitude und die Frequenz und stellt die Parameter optimal in Abhängigkeit mit der Oberflächentemperatur auf die Erfordernisse ein. Mit ACEpro erhält der Bediener optimale Verdichtungswerte, mehr Effizienz und Produktivität. Dem Bediener öffnet sich aus dem Fahrerstand heraus ein freier Blick auf die Bandagen-Oberfläche, die Ränder und die Sprührohre. ACEforce und ACE pro gibt es in einer Plus-Version mit GPS-Schnittstelle. Die APR 95 ist ab Werk für Telematik-Systeme verschiedener Hersteller vorbereitet. Damit stehen Betreibern alle Wege offen, digitale Gesamtlösungen im Erd- und Verkehrswegebau zu nutzen. „Datenerfassung und Echtzeitsteuerung werden schon heute oft von Firmen eingesetzt“, sagt Willi Reutter und meint: „Wenn in Zukunft die Ausschreibungen unter BIM 4.0 laufen, wird die Digitalisierung in rasendem Tempo auf Baustellen Einzug halten.“ Weitere Informationen: Ammann Verdichtung GmbH | © Fotos: Ammann

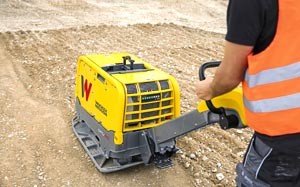

München, Juni 2020 - Mit der Lösung Compamatic verbindet Wacker Neuson seine bewährte Verdichtungskontrolle mit einer Telematiklösung. Compamatic ist nun auch für die schweren reversierbaren sowie einige der schweren ferngesteuerten Vibrationsplatten verfügbar. Damit wird der Verdichtungsfortschritt nachvollziehbar und eine lückenlos dokumentierte Qualitätskontrolle ist möglich. Kunden können mit Compamatic den Baustellenprozess noch effizienter gestalten. Bauforum24 Artikel / Bauforum24 TV Video (Datum): zero emission mieten bei Wacker Neuson Wacker Neuson führt Compamatic für schwere Vibrationsplatten ein Wo wurde bereits verdichtet? Wie hoch ist der Grad der Verdichtung? Diese typischen Fragen eines Bauleiters können mittels Compamatic schnell und einfach beantwortet werden. Vom Schreibtisch aus können die Verantwortlichen überprüfen, ob alle für den Arbeitstag geplanten Arbeitsschritte durchgeführt, die geplanten Flächen verdichtet wurden und ob der Grad der Verdichtung überall ausreichend ist. Damit können die nächsten Schritte, wie beispielsweise die Planung der Asphaltanlieferung, schnell, effizient und einfach eingeleitet werden – ohne dass der Bauleiter selbst auf die oftmals entlegenen Baustellen zur Qualitätskontrolle fahren muss. Zeit- und Kostenvorteile Compamatic ist eine Kombination aus der bewährten Verdichtungskontrolle Compatec von Wacker Neuson und einem Telematikmodul. Wacker Neuson führt das System nun auch für die reversierbaren Vibrationsplatten DPU80, DPU90, DPU110 sowie die ferngesteuerten Varianten DPU80r und DPU110r der Reihe von 80 bis 110 Kilonewton ein. Für den Koppelsatz des Modells DPU110 ist Compamatic ebenfalls erhältlich. Durch Compamatic entstehen zum einen bei komplexen Großbaustellen enorme Zeitersparnisse, da die Qualitätssicherung über den EquipCare Manager möglich ist und somit weniger Vor-Ort-Kontrollen nötig sind. Auch für Kleinbetriebe ergeben sich durch die einfachere Qualitätskontrolle Zeit- und damit Kostenvorteile. „Durch Compamatic erleichtern wir unseren Kunden einerseits die Kontrolle, andererseits die Dokumentation der Bodenverdichtung“, erklärt Stefan Pfetsch, Geschäftsführer Vertrieb der Wacker Neuson Produktionsgesellschaft in Reichertshofen. „Die Funktion ist mit unserem bestehenden Telematiksystem EquipCare verknüpft. Damit sind alle Informationen auf einer Plattform übersichtlich dargestellt und einfach zu finden.“ Nachvollziehbarer Verdichtungsfortschritt Eine mit Compamatic ausgestattete Vibrationsplatte sendet Daten für die Qualitätskontrolle an die Wacker Neuson Telematiklösung EquipCare. Dabei wird der genaue Maschinenstandort via GPS erfasst. Gleichzeitig liest die Verdichtungskontrolle Compatec den Verdichtungswert zum jeweiligen Zeitpunkt aus. Ein Satellitenbild mit „Heatmap“ zeigt im EquipCare Manager mithilfe verschiedener Farben an, an welcher Stelle wie stark verdichtet wurde. Einfache und genaue Qualitätskontrolle Da Compamatic in die bereits bestehende Telematiklösung EquipCare von Wacker Neuson integriert ist, können Kunden einfach am PC über den EquipCare Manager auf die Maschinendaten zugreifen und den Verdichtungsfortschritt kontrollieren. Die Dokumentation und Visualisierung der Verdichtung bieten einen schnellen Überblick über den Arbeitsfortschritt und die Verdichtungsqualität, da dieser nun nicht mehr nur von der Erfahrung und Einschätzung des Bedieners abhängt. Außerdem werden die Vibrationsplatten mit Compamatic-Modul – wie auch alle mit EquipCare ausgestatteten Kompaktmaschinen – automatisch geortet und im Portal für den Nutzer sichtbar. Bereits seit 2019 stattet Wacker Neuson Kompaktmaschinen wie Bagger, Dumper und Radlader mit der Telematiklösung EquipCare aus. Dadurch wird die Transparenz im Fuhrparkmanagement erhöht, denn die Maschinen melden sich bei Wartungsbedarf, Betriebsstörungen oder unerwartetem Standortwechsel in Echtzeit auf das Endgerät des Kunden. Weitere Informationen: Wacker Neuson SE | © Fotos: Wacker Neuson
