Reiden (Schweiz) - Im Schweizer Kanton Luzern ist ein Liebherr-Turmdrehkran bei Strassenbauarbeiten in herausforderndem Gelände im Einsatz. Da die Umgebung rund um die neu gebaute Fahrbahn nicht für die ortsfeste Montage eines Turmdrehkrans geeignet ist, wurde der 172 EC-B auf Schienen montiert. Das Gefälle des Geländes wurde ausgeglichen, sodass der Kran in einer errechneten Schiefstellung verfährt. Bauforum24 Artikel (18.11.2024): Liebherr Großkranflotte bei MSG Die Sonderanfertigung des fahrbaren Liebherr Turmdrehkrans 172 EC-B 8 Litronic ist auf derselben Linie wie das Lehnenbauwerk montiert. Aussergewöhnliche Baustellen erfordern besondere Massnahmen: Da das Gelände der Grossbaustelle Kantonsstrasse K4 rund um die Schlucht Ränggloch, Zentralschweiz, durch Felsstürze und Sandablagerungen nicht für eine grossflächig angelegte Baulogistik geeignet ist, wurde die Logistik auf derselben Linie wie die neu gebaute Strasse angesiedelt und nicht parallel daneben. Um die Bauteile zu bewegen, wurde ein Kran in der 200-Metertonnenklasse benötigt. Im Rahmen des Liebherr-Crane Care 360° standen die Engineering-Experten der Liebherr-Baumaschinen AG im schweizerischen Reiden der ausführenden Baufirma Anliker AG Bauunternehmung aus Emmenbrücke mit Rat und Tat zur Seite. Die Wahl fiel auf einen 172 EC-B 8 Litronic mit einer Hakenhöhe von 14 Metern und einer Ausladung von 40 Metern. Um die logistischen Herausforderungen zu meistern, wurde der Kran auf Schienen montiert. Voll aufgebaut kann der Turmdrehkran Lasten bis zu 8‘000 Kilogramm bewegen, bei maximaler Ausladung (62,5 Meter) sind an der Spitze bis zu 1‘800 Kilogramm Last möglich. Seine maximale Hakenhöhe liegt bei 62,4 Meter. Fahrwerk-Antrieb für den Liebherr-Turmdrehkran 172 EC-B am Ränggloch. Turmdrehkran verfährt auf ansteigendem Untergrund Der Liebherr 172 EC-B 8 Litronic steht auf der Lehnenbrücke im Abschnitt Ränggloch. Dort wird eine Lehnenbrücke errichtet, das Herzstück der Strassenführung in diesem Bauabschnitt. Sie ist zwölf Meter breit und 161 Meter lang. Sechs Brückenpfeiler mit einer Höhe von je sieben bis zehn Metern stützen das Bauwerk. Bei der Planung im Vorfeld der Baustelle lag das Augenmerk besonders darauf, die Statik des Bauwerks nicht zu überlasten und die vorhandene Steigung von 6,5 Prozent zu bewältigen. Um den Kran auf dieser Steigung verfahren zu können, müssen alle Fahrwerke angetrieben werden, was einen grossen Steuerungsbau voraussetzte. Da die Antriebe der Fahrwerke allein nicht ausreichen, wurde eine Seilumlenkung am Unterwagen montiert, mit der sich der Kran selbst unterstützen kann. Dazu sind zusätzliche Hubbewegungen und ein Zugseil erforderlich. Am Unterwagen des Krans wurde in Fahrtrichtung für einen Höhenausgleich von fünf Prozent gesorgt. Die verbleibenden 1,5 Prozent Steigung konnten nicht ausgeglichen werden, somit befindet sich der Kran in einer errechneten Schiefstellung. Durch einen Unterbau an den Schienen wird das seitliche Gefälle am Lehnenbauwerk ausgeglichen. Der Unterwagen wurde in der hauseigenen Werkstatt der Liebherr-Baumaschinen AG gefertigt. Die Seilumlenkrolle unterstützt die Antriebe mittels Hubbewegung. Sanierung und Verbreiterung der wichtigen Verkehrsachse Die Kantonsstrasse K4 verbindet die Stadt Kriens mit den Orten Malters und Littau/Luzern. Sie stellt als wichtige Verkehrsachse den Anschluss an das Nationalstrassennetz sicher und dient als Umfahrungsmöglichkeit zur Entlastung der umgebenden Stadtzentren von Kriens und Luzern. Die Umgehungsstrasse führt durch den westlichen Teil der Schlucht Ränggloch. Dieser Abschnitt ist sehr schmal gebaut, ohne Radweg und stark durch Erdrutsche sowie Steinschläge von teils über 100 m³ gefährdet. Die Fahrbahn und Brücken sind sanierungsbedürftig. Die Sanierung der Strasse wurde vom Kanton Luzern in Auftrag gegeben. Die Arbeiten starteten im Mai 2023 und dauern voraussichtlich bis Herbst 2025. Im Zuge der Sanierung wird die Strasse verbreitert und durch einen Fussgänger- und Radweg ergänzt. Auch die Knotenpunkte sollen ausgebaut werden. Die Strasse durch die Schlucht ist seit März 2024 für rund 15 Monate voll gesperrt. Das fahrbare Fundamentkreuz wird montiert. Weitere Informationen: Liebherr | © Fotos: Liebherr

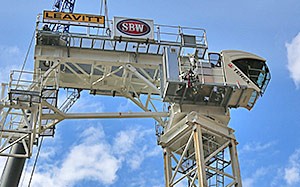

Horb - Imposante 667 Meter lang und bis zu 90 Meter hoch wird sich die Hochbrücke nahe dem baden-württembergi-schen Städtchen Horb nach Fertigstellung über das Neckartal spannen. Als Teil der neuen Umgehungsstraße soll sie die Horber Innenstadt vom Verkehr entlasten und die Verkehrsinfrastruktur der Region aufwerten. Bis dahin gibt es für das ausführende Bauunternehmen Porr GmbH & Co. KGaA und die fünf WOLFF Krane, die auf der riesigen Baustelle im Einsatz sind, noch viel zu tun. Auch ihre Zahlen beeindrucken: Zwei „Wölffe“ arbeiten freistehend auf 96,4 und 100,9 Meter hohen Türmen – eine statische Herausforderung für das Wolffkran-Team. Bauforum24 Artikel (02.04.2024): Der neue WOLFF 7021 Clear Nicht machbar? Gibt’s nicht. Da Abspannungen an den Brückenpfeilern unwirtschaftlich gewesen wären, berechnete Wolffkran eine Sonderstatik für die beiden rund 100 Meter hohen WOLFF 7534.16 Clear Krane, sodass sie auch in dieser Höhe freistehend arbeiten und ihr gesamtes Potential entfalten können. Sie sind im Moment der Blickfang im Neckartal: die beiden rund 100 Meter hohen WOLFF 7534.16 Clear Krane überragen die ersten 70 Meter hohen Elemente des neuen Viadukts bei weitem. Seit Herbst 2023 bewegen sie freistehend schwere Stahlbauteile, Schalungen, Bewehrungen und Betonkübel. Mit ihren 75 Meter langen Auslegern heben sie maximal 16,5 Tonnen und 3,4 Tonnen an der Spitze (4-Strang-Betrieb). „Das ist normalerweise freistehend gar nicht machbar“, sagt Wolfgang Kavelius, Verkaufsleiter bei der Wolffkran GmbH. „Doch die besondere Konstruktion der Brückenpfeiler ließ keine Abspannungen zu bzw. hätte diese unverhältnismäßig aufwendig und teuer gemacht.“ Das WOLFF-Technik-Team macht’s möglich Deshalb wandte sich Porr an das technische Support-Team von Wolffkran, das nicht nur ein passendes Krankonzept erstellte, sondern auch eine statische Sonderlösung für die beiden Porr-eigenen „Wölffe“ erarbeitete. „Um die notwendige Stabilität sicherzustellen, erfolgte der Aufbau der Türme mit drei unterschiedlichen Turmelementen“, erläutert Peter Hegenbart, Abteilungsleiter Sales Project Engineering bei der Wolffkran GmbH. Das untere Drittel der Türme bildet das TV 33 Turmelement mit 3,3 Meter Seitenlänge. Darüber befindet sich ein Übergang aus Turmstücken mit 2,5 Metern Seitenlänge, die in die obere Hälfte des Turms aus 2,0 x 2,0 Metern Turmstücken (TV 20)münden. „Dieser spezielle Aufbau ermöglicht es, die maximale Turmverformung auf deutlich unter zwei Meter zu be-schränken und die Krane so sicher freistehend zu betreiben“, so Hegenbart. Platz ist hier Mangelware, deshalb ist die Baustellenlogistik komplex und die Kranmontage musste in zwei Schritten erfolgen. Im weiteren Baufortschritt wird einer der beiden WOLFF 7534.16 Clear noch einmal umgesetzt. "Durch Wolffkrans Erfahrung und technische Expertise können wir unsere firmeneigenen WOLFF 7534 Clear Krane wie geplant einsetzen. Die zusätzlich benötigten 3,3 Meter-Turmelemente haben wir für das Projekt unkompliziert dazu gemietet. Diese Flexibilität, die über den normalen Standard hinausgeht, schätzen wir an unserem langjährigen Partner Wolffkran“, sagt Markus Jahn, Projektleiter der Porr. Zweistufige Montage im beengten Neckartal In dem unwegsamen Gelände des Neckartals, durch das zudem eine ICE-Bahnstrecke und ein Radweg verläuft, ist der verfügbare Platz sehr begrenzt, was die Baustellenlogistik besonders anspruchsvoll macht. Da kein ausreichend großer Mobilkran zum Einsatz kommen konnte, um die beiden WOLFF 7534.16 Clear auf ihre vorgesehene Endhöhe aufzubauen, erfolgte die Montage in zwei Schritten. Nach der Mobilkranmontage auf rund 60 Meter Höhe, erklommen die Krane die restlichen rund 40 Meter Turmhöhe per Außenkletterwerk. Aus Platzgründen wurden beide Krane auf Fundamentanker gestellt. Mit zunehmendem Baufortschritt muss die aufwendige Montage, die zwei Tage pro Kran in Anspruch nimmt, noch einmal wiederholt werden, da einer der beiden Krane im Baufortschritt der sich ausdehnenden Brücke folgt und umgesetzt wird. Porr und Wolffkran sind seit vielen Jahren Partner, das Bauunternehmen besitzt ein großes WOLFF Rudel. Die Vermietung von zusätzlich benötigten Komponenten, die Anfertigung von Sonderbauteilen sowie statische Sonderberechnungen gehören zu Wolffkrans Serviceportfolio. Begleitet werden die WOLFF 7534.16 Clear aktuell noch von einem WOLFF 6031.12 Clear mit 65 Metern Ausleger und 47,3 Metern Hakenhöhe. Im weiteren Bauverlauf werden noch ein WOLFF 7534.16 Clear und ein WOLFF 6031.12 Clear aus dem Porr-Kranbestand das Rudel unterstützen. Kranspezifikationen auf dieser Baustelle: Weitere Informationen: WOLFFKRAN International AG | © Fotos: WOLFFKRAN | Jürgen Pollak

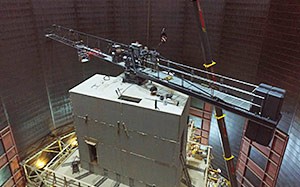

Zweibrücken/Wuppertal, Januar 2018 - Um den alten Gasometer in Wuppertal umnutzen zu können, beschlossen die Bauherren und Geschäftsführer der Gaskessel Wuppertal GmbH & Co. KG Thomas Drescher, Marcello Groß und Daniel Mai kurzerhand ein vierstöckiges Gebäude in dem Gaskessel zu bauen – mit einem Abstand von drei Metern zur Außenhülle. Viel zu wenig zur Aufstellung des unverzichtbaren Baukrans. Deshalb verpflanzte man einen Terex CTT 91 TS12 Turmdrehkran direkt ins Gebäude. Und dort soll er auch verbleiben. Bauforum24 Artikel (07.12.2017): Terex Turmdrehkran mit Wippausleger - Jobreport mit einem CTL 430-24 in Vancouver Erster Bauabschnitt: Treppenhaus samt Aufzugsschacht, welches dann als Kranturm fungieren soll Der Wuppertaler Gasometer ist nicht nur ein beeindruckendes Industrierelikt vergangener Zeiten, sondern auch ein weithin sichtbares Wahrzeichen der Stadt – und damit unbedingt erhaltenswert. Die Umnutzung solch eines Gaskessels ist jedoch schwierig. Denn an der Außenhaut kann man nichts befestigen, da diese nur dem Gasdruck standhalten musste und deshalb lediglich aus leichtem Metall besteht. Doch davon ließen sich die Projektinitiatoren Thomas Drescher, Marcello Groß und Daniel Mai nicht abschrecken und entwickelten ein europaweit einzigartiges Konzept: Sie planten, ein vierstöckiges Gebäude mit Event-, Fitness-, Bar- und Gastronomiebereich auf 4000 Quadratmetern Nutzfläche in den 67 Meter hohen Gaskessel zu bauen. Ein Mobilkran befördert die Teile des CTT 91 TS12 nach oben Um diese außergewöhnliche Projektidee realisieren zu können, musste eine Errichtung des Neubaus im Inneren des Gasometers unkonventionell erfolgen. Da der gesamte Neubau in dem Gaskessel mit einem Abstand von drei Metern zur Kesselhülle errichtet werden sollte, würde somit rund um den Neubau akuter Platzmangel für Kranarbeiten herrschen. So wurde als erster Bauabschnitt der in der Mitte des Neubaus liegende Treppenhausturm mit Aufzugschacht errichtet, von dem aus das restliche umliegende Gebäude montiert werden kann. Die Lösung: Das bereits stehende Treppenhaus samt Aufzugsschacht sollte dann als Kranturm fungieren, auf den der Ausleger montiert werden sollte. Soweit der Plan. Um alle Arbeitsbereiche innerhalb des Kessels per Kran erreichen zu können, musste jedoch erst einmal ein geeigneter Turmdrehkran passend ins Gebäude konstruiert und gebaut werden. „Denn mit einem Kran von der Stange ließ sich unsere Idee nicht umsetzen. Deshalb haben wir uns an die Firma Terex Cranes mit der Bitte gewandt, solch einen Kran in Sonderlänge und mit Sonderaufstellung für uns zu fertigen“, berichtet Daniel Mai. Ein Mobilkran befördert die Teile des CTT 91 TS12 nach oben Bei Terex entschied man sich, die Aufgabe auf Basis eines CTT 91 TS12 Turmdrehkrans zu lösen. “Aus unserer Sicht sprachen vor allem die geringen Einzelgewichte dieses Kranmodells sowie nicht zuletzt die ansprechende und zur Gebäudearchitektur passende Optik für den CTT 91 TS12, den wir auf Wunsch des Kunden in der Sonderfarbe Schwarz-Grau lackiert haben”, erklärt Terex Vertriebsleiter Jörg Körtgen, der das Projekt gemeinsam mit Terex Leitmonteur Mirco Manarin vor Ort betreute. Maßarbeit Um den Turmdrehkran auf dem Treppenhaus montieren zu können, musste zunächst einmal eine Toreinfahrt in die Gebäudehülle geschnitten werden. Die sollte im Sinne des Substanzschutzes gerade ausreichend sein, um einen Mobilkran in den Gasometer einfahren zu können, den man für den Aufbau des Terex CTT 91 TS12 Turmdrehkrans benötigte. Wegen der räumlichen Enge kam zu dem nur noch ein Gabelstapler als Montagehilfe zum Einsatz. „Aufgrund der montagefreundlichen Konstruktion des CTT 91 TS12 kamen wir trotzdem sehr gut zurecht“, berichtet Mirco Manarin. So ist es dem dreiköpfigen Team gelungen, den Krankopf an nur einen Tag auf dem 25,8 Meter hohen Treppenhausturm zu installieren. Ein Mobilkran befördert die Teile des CTT 91 TS12 nach oben Dabei war höchste Präzision gefragt. Denn der Krankopf musste exakt mittig auf dem Treppenhausdach positioniert und verschweißt werden, da für den Ausleger mit seiner Sonderlänge von 18,45 Metern gerade einmal 15 Zentimeter Platz bis zur empfindlichen Außenhülle des Gasometers zur Verfügung standen. Aber auch diese Herausforderung konnte dank der akribischen Planung problemlos gemeistert werden. „Hierbei konnten wir uns voll und ganz auf die Terex Werksunterstützung mit Herrn Körtgen als Ansprechpartner verlassen. Die Planung der unkonventionellen Lösung durch GKM Architektur Studio aus Wuppertal wurde auf Grundlage der eingereichten statischen Berechnung für die Befestigung durch den Hersteller weiter optimiert und bis hin zur Montage perfekt begleitet“, lobt Daniel Mai die Zusammenarbeit mit Terex. Montage des Terex CTT 91 TS12 auf dem Treppenhaus Das Ergebnis jedenfalls kann sich sehen lassen und erfüllt alle Erwartungen: und er ist dabei in der Lage, Lasten bis zu einem Gewicht von fünf Tonnen zu heben. Damit sind alle Voraussetzungen gegeben, die Bauarbeiten wie geplant bis Ende 2018 abzuschließen. Stellt sich abschließend nur noch die Frage, warum der Kran auch nach Abschluss der Bauarbeiten auf dem Gebäude verbleibt. Die Antwort ist ganz einfach: „Wir werden ihn zur Bespielung der Event,- und Ausstellungsflächen sowie für Instandhaltungsarbeiten nutzen“, erklärt Daniel Mai. Der fest montierte CTT 91 TS12 kann alle Arbeitsbereiche innerhalb des Gasometers lückenlos abdecken Weitere Informationen: Terex Cranes Website | © Fotos: Terex

Vancouver (Kanada), Dezember 2017 - Zur Unterstützung der Abbruch- und Sanierungsarbeiten der 8. und 9. Etage der im Zentrum gelegenen Bibliothek Vancouver Public Library, kam ein Terex CTL 430-24 Turmdrehkran mit Wippausleger zum Einsatz. Bauforum24 TV Video (20.04.2017): Terex CEO John Garrison - Welche Pläne hat Terex für seine Marken? Vancouver Public Library Neubauprojekte bergen grundsätzlich vielfältige Herausforderungen, die standort- und krantechnischen Anforderungen sind jedoch meist relativ unkompliziert, sodass sich hier mehrere unterschiedliche Kranoptionen eignen. Demgegenüber weist die Sanierung eines Gebäudes meist ihre ganz eigenen Herausforderungen auf. Häufig gestaltet sich die Auswahl des passenden Krans aufgrund vorhandener Hindernisse deutlich schwieriger. Komplexe innerstädtische Sanierungsprojekte können den Krandienstleister sogar vor noch größere Herausforderungen stellen. Mit großer Sicherheit ist ein solcher Einsatzort auf allen Seiten von Gebäuden umgeben, sodass es für Mobilkrane extrem eng werden kann. Darüber hinaus verbietet sich eine längere Sperrung vielbefahrener Straßen, nicht zuletzt aus Kostengründen. Dies ist genau die Art eines anspruchsvollen Projekts, dem sich das Bauunternehmen Smith Bros. & Wilson (BC) Ltd. (SBW) aus dem kanadischen Vancouver gegenübersah, als es um den Abriss und Neubau der 8. und 9. Etage der im Zentrum gelegenen Bibliothek Vancouver Public Library (VPL) ging. Die Aufgaben umfassten den Umbau der bisherigen Büros der Provinzverwaltung in zusätzliche Lesebereiche, Besprechungsräume und eine begrünte Dachterrasse – alles bei laufendem Bibliotheksbetrieb mit täglich mehreren tausend Besuchern. Terex CTL 430-24 Turmdrehkran mit Wippausleger Für die Abbruch- und Bauarbeiten mussten Unmengen an Materialien unterschiedlichster Größen bewegt werden. „Der gesamte Abbruchschutt musste abtransportiert werden“, erläutert SBW-Bauleiter Tyler Brown. „Die Bibliothek verfügte jedoch lediglich über zwei Lastenaufzüge, um das Material von den obersten Stockwerken nach unten zu bekommen. Während der Ausschreibungsphase wurde uns klar, dass eine Vielzahl von Objekten zu heben waren, darunter große Rolltreppen, mit denen die Besucher zur Dachterrasse gelangen. Das waren recht anspruchsvolle Anforderungen.“ Der VPL-Umbau ist für die Stadt ein prestigeträchtiges Projekt, da die Bibliothek aufgrund ihrer markanten Architektur ein zentrales Gebäude im Stadtzentrum darstellt. Während ihre historische Bauform sie einerseits besonders hervorhebt, stellt sie andererseits sehr spezielle Herausforderungen dar, die für ein erfolgreiches Gebot viel Planung im Vorfeld verlangen. „Die Bibliothek wurde in Anlehnung an das Kolosseum in Rom entworfen und ist auf ihrer Ostseite von einer ellipsenförmigen Mauer umgeben,“ erzählt Dean Arsene, Vermietungs- und Vertriebsbeauftragter bei Leavitt Machinery, einem autorisierten Terex Cranes Vertriebspartner aus Vancouver. „Die Besprechungen mit SBW über das Projekt begannen Ende 2016 und es wurden zunächst alle Möglichkeiten abgewogen. Aufbau eines Terex CTL 430-24 in Vancouver Wie die meisten Bauunternehmen, die an einer Ausschreibung teilnehmen, hatte SBW ursprünglich vorgehabt, die schweren Hubarbeiten mit Mobilkranen von der Straße aus zu bewerkstelligen. Anders als diese Unternehmen erkannte man bei SBW jedoch eine Reihe von Nachteilen, was die Planer dazu veranlasste diesen Ansatz erneut zu überdenken. „Die Gebäudeform würde aufgrund der eingeschränkten Bewegungsfreiheit des Auslegers einen Mobilkran mit mindestens 500 Tonnen Tragfähigkeit notwendig machen, um große Objekte zwischen Straßenniveau und den obersten Stockwerken zu bewegen“, so Brown. Angesichts der möglichen Aufstellorte für einen Mobilkran verfügen kleinere Krane schlichtweg nicht über die Tragfähigkeit, um viele der Objekte mit den erforderlichen Auslegerlängen und -radien zu heben. „Das hätte nicht nur die Vollsperrung einer Straße bedeutet, sondern auch exorbitant hohe Transportkosten verursacht. Nachdem wir das gesamte zu hebende Material einberechnet hatten, war klar, dass sich ein Mobilkran schon aus Kostengründen von selbst verbot.“ Als nächste Option kamen für SBW Turmdrehkrane infrage, und es wurden nacheinander Flat-Top-, Hammerkopf- und Wippausleger-Varianten in Betracht gezogen. „Die Arbeiten erforderten einen Auslegerradius von 55 m. Die Flat-Top- und Hammerkopf-Krane lieferten jedoch nicht die benötigte Tragfähigkeit, um die Rolltreppen in einem Stück heben zu können“, erzählt Brown. Das entscheidende Problem bestand vor allem darin, dass der Kran nur rund 15,2 m entfernt von einem benachbarten Gebäude stehen würde. „Die Ausleger dieser Krantypen waren zu lang und sie konnten nicht frei geschwenkt werden, ohne mit einem Gebäude zu kollidieren. Daher fielen sie als Möglichkeit aus“, erklärt Arsene. Aufbau eines Terex CTL 430-24 in Vancouver Damit bestand für SBW in diesem Projekt die einzige Option zur kosteneffizienten Unterstützung der Abbruch- und Sanierungsarbeiten in einem Turmdrehkran mit Wippausleger. Wie sich bald herausstellte verfügte der Terex CTL 430-24 genau über die dafür geeignete Reichweite und Tragfähigkeit. „Während unserer Gespräche mit Leavitt konnten wir errechnen, dass der Wippausleger für uns die wirtschaftlichste Lösung darstellte“, ergänzt Brown. Wie Steve Filipov, President von Terex Cranes, betont, bietet sein Unternehmen gerade für derart anspruchsvolle Projekte wie dieses im Rahmen seiner Kranlösungen ein vollständiges Programm an Turmdrehkranen. „Das VPL-Projekt zählt zu den Ausnahmefällen, in denen unsere Mobilkrane für die Kunden nicht die wirtschaftlichste Lösung darstellen“, führt er aus. „Als einer der innovativsten Anbieter von Krantechnik in der Branche ist das Turmdrehkrangeschäft ein wichtiger Schwerpunkt für uns, um unsere Kunden bei allen ihren Anforderungen als Partner unterstützen zu können." Der CTL 430-24 trug somit in erheblichem Maße dazu bei, SBW den Zuschlag für dieses Projekt zu sichern. Für das auf ein Jahr angelegte Sanierungsprojekt hat SBW den Terex Wippausleger-Turmdrehkran der 24-Tonnen-Klasse über einen Zeitraum von sechs Monaten von Leavitt angemietet. Insgesamt sieben Turmsegmente vom Typ HD23 22.6 waren erforderlich, um die benötigte Ausleger-Basishöhe von 45 m zu erreichen. Aufbau eines Terex CTL 430-24 in Vancouver Um die gesamte Baustellen abzudecken, wurde der CTL 430-24 anschließend mit einem Wippausleger von 55 m Länge ausgestattet. Während des Projekts wurde ein 15-Grad-Arbeitsradius genutzt, um die Materialien auf und vom Dach des Gebäudes zu heben. „Durch Nutzung des Wippauslegers konnten wir den Turm zwar näher am Bibliotheksgebäude aufstellen, aber dennoch erfolgten die meisten der Hübe nahe am Spitzenradius des 55-m-Auslegers“, berichtet Brown. Arsene ergänzt: „Wenn der Kran nicht in Betrieb war, haben wir den Ausleger auf einen 65-Grad-Winkel gesetzt, damit er schwenken konnte, ohne eines der benachbarten Gebäude zu berühren.“ Eine sorgfältige Planung ermöglichte den reibungslosen Aufbau des Krans durch Leavitt und SBW am Wochenende des 10. Juni, zu dessen Zweck die Stadt die Sperrung der angrenzenden Homer Street genehmigt hatte. „Unter Zuhilfenahme eines Mobilkrans mit 300 Tonnen Tragfähigkeit hatten wir den Turm, den Gegenausleger und die Turmspitze bereits am ersten Tag fertig montiert“, erinnert sich Arsene. „An Tag zwei folgten dann der Wippausleger und das Gegengewicht. Es war ein völlig reibungsloser Aufbau, den wir in rund anderthalb Tagen erledigt hatten.“ Während der Abbrucharbeiten war der Kran fast durchgängig damit beschäftigt, die großen Struktur- und Betonteile von Gebäudedach zu heben. Durch die Wahl eines Turmdrehkrans für dieses Projekt profitierten die Arbeitsmannschaften von deutlich mehr Flexibilität beim Abtransport des Materials. Aufbau eines Terex CTL 430-24 in Vancouver Wenn die Arbeiten dann in die Sanierungsphase übergehen, wird der Kran dazu genutzt werden, große Baumaterialien und volle Betonkübel vom Straßenniveau auf das 8. und 9. Stockwerk zu heben. Die größten und schwersten geplanten Hübe betreffen die beiden 5,4 Tonnen schweren Rolltreppen, die aus Zeit- und Kostengründen in einem Stück an ihre Position gehoben werden sollen. „Laut Plan müssen die Rolltreppen fast am Ende des 55-Meter-Auslegers positioniert werden, aber die Traglasttabelle des Krans bietet auch hier ausreichend Reserven, um die beiden Elemente korrekt zu platzieren“, erklärt Arsene. Brown fügt hinzu: „Der von uns eingesetzte Krantyp erweist sich für uns als Erfolgsgarant, und der CTL 430-24 erledigt seine Arbeiten bislang zu unserer höchsten Zufriedenheit.“ Wenn alles weiterhin nach Plan verläuft, wird SBW den Terex Wippausleger-Turmdrehkran noch bis Ende 2017 im Einsatz haben. „Wir werden alle schweren Hübe bis Dezember abgeschlossen haben und dann bis zum Ende des Auftrags kleinere Abschlussarbeiten durchführen“, so Brown. Terex CTL 430-24 Turmdrehkran in Vancouver Um die Projektkosten noch weiter zu senken, beinhaltete der Plan von SBW für den CTL 430-24 einen freistehenden Turm, der nicht am Bibliotheksgebäude verankert ist. Ursprünglich hatte SBW vorgesehen, für den Turm eine Unterwagen-Montage mit Druckstreben zu verwenden. Diese optionale Basis war jedoch nur eingeschränkt und im westlichen Kanada gar nicht verfügbar. Also setzte SBW auf seine mehr als hundertjährige Erfahrung im Betonbau und holte zusätzlich das Planungsbüro TNAI Engineering Ltd. aus Vancouver ins Boot, um einen speziellen Betonsockel als Verankerungspunkt für den Kranturm zu konstruieren. TNAI erarbeitete eine geradezu geniale Methode zur Verankerung des Krans, ohne dass er direkt mit dem Fundament des Gebäudes verbunden werden musste. Eine Verankerung mit dem Gebäudefundament hätte ein Durchtrennen der Gebäudehülle auf Bodenniveau und eine Schließung der dreistöckigen Tiefgarage erfordert. „Man weiß nie, auf welche Versorgungs- und Stromleitungen man beim Durchtrennen der Außenhülle stößt, was dann zu immensen Kosten und Verzögerungen führen kann“, erklärt Arsene. Terex CTL 430-24 Turmdrehkran in Vancouver Das Planungsteam von TNAI konzipierte daher eine „schwimmende“ 10 x 10 m große, x-förmige Betonbasis. „In den Bauzeichnungen entdeckten wir Säulenfundamente zur Abstützung des Bibliotheksparkhauses, die auf einer Fläche von 10 x 10 m angeordnet sind, also haben wir die Verankerung mit diesen Säulen verbunden“, erzählt Arsene weiter. Diese Säulen fungierten somit als Verbindung zum Fundament unterhalb der Tiefgarage. Der Betonanker maß 1,8 m in der Breite, während die Höhe über den Großteil des Querschnitts 2,0 m betrug. Die außenliegenden, 1,2 m großen Endsegmente der Verankerung in die Säulenfundamente waren 2,6 m hoch. „Damit erhielten wir unterm Strich 0,6 m Abstand zwischen den Beton-Endsegmenten und dem Riegel in der Mitte der X-Form, um die schwimmende Basis herzustellen, die zur ordnungsgemäßen Verteilung der Last erforderlich war“, so Arsene weiter. Durch die Nutzung dieser ausgefeilten Lösung konnte SBW Zeit einsparen, die Kosten senken und nicht zuletzt dafür sorgen, dass das Parkhaus während des gesamten einjährigen Umbaus geöffnet bleiben kann. „Die Zusammenarbeit mit SBW an diesem Projekt war ein reines Vergnügen“, konstatiert Arsene. „Sie verfügen über die Kompetenz, mit der sie Lösungen finden, um ein schwieriges Projekt wie die VPL erfolgreich abzuschließen – und sie zögern nicht, auch ungewöhnliche Lösungen konsequent umzusetzen.“ Weitere Informationen: Terex Cranes Website | © Fotos: Terex

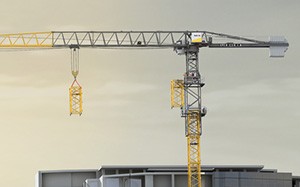

Gurgaon / Delhi (Indien), Dezember 2016. Liebherr stellt auf der Bauma Conexpo India eine neue Baureihe von obendrehenden Turmdrehkranen im Flat-Top-Design vor: die NC-B-Krane. Für diese Krane wurde das neue 16 EC Turmsystem entwickelt. Zudem haben die Krane ein neues, variables Klettersystem. Bauforum24 Artikel (08.12.2016): Liebherr-Mobilbaukran MK 140 Die neuen NC-B-Krane von Liebherr Die Entwicklung der neuen Baureihe NC-B erfolgte auf die Anforderungen in urbanen Ballungsräumen von Schwellenländern. Mit den ersten beiden Modellen der neuen Baureihe soll bereits ein breites Spektrum von Bauprojekten in solchen Umgebungen abgedeckt werden können. Die Neun-Tonnen-Variante ist besonders geeignet schwere Fertigteile zu heben – beispielsweise beim Bau von Einkaufszentren, Fertigungsstätten oder Parkhäusern. Der Sechs-Tonnen-Kran NC-B 6-62 ist für innerstädtischen Hochhausbau, wo geringere Hebelasten aber enorme Hakenhöhen gefordert sind. Die Namensgebung der NC-B-Krane indiziert die maximale Traglast und die maximale Ausladung. Das auf der Bauma Conexpo India ausgestellte Modell NC-B 6-62 bietet also eine Traglast von maximal 6 Tonnen und eine maximale Ausladung von 62,50 m. Mit dem 2012 gegründeten Produktionsstandort Liebherr CMCtec India Private Limited in Pune kann Liebherr in Indien für den lokalen Markt angepasste Krane fertigen. Für die neuen NC-B-Krane wurde das neue 16 EC Turmsystem mit 1,60 m x 1,60 m Außenmaß entwickelt. Wie bei Turmsystemen dieser Klassen üblich, sind die Turmstücke über Bolzen verbunden und kletterbar. Standardmäßig haben die Turmstücke eine Länge von 3,90 m. Es können auch Langturmelemente von 11,70 m Länge eingesetzt werden, um eine maximale freistehende Hakenhöhe von 53,20 m zu erreichen. Die hydraulische Klettereinheit ist sowohl für Innen- als auch Außenklettern geeignet. Diese ist komplett abnehmbar und mit anderen Liebherr-Turmdrehkranen kompatibel – So braucht der Betreiber lediglich eine Vorrichtung, die auf unterschiedlichen Baustellen genutzt werden kann. Im Unterschied zu bestehenden Flat-Top-Kranen von Liebherr haben die neuen NC-B-Krane statt dem Kompaktkopf ein durchgehendes Auslegerelement. Dieses ist ebenfalls für den Transport in Containern dimensioniert, aber laut Hersteller preiswerter als der Kompaktkopf. Je nach Größenklasse des Montagekrans können Drehbühne, Schaltschrank und Kabine auch getrennt voneinander montiert werden. Das neue Konzept umfasst auch viele Elemente aus bestehenden Obendreher-Baureihen von Liebherr, wie beispielsweise die Auslegerschnellverbindungen LiConnect. Hiermit kann der Ausleger in Fünf-Meter-Schritten verkürzt oder verlängert werden. Der Kunde hat die Wahl zwischen einem Frequenzumrichter-Standardhubwerk mit 24 kW und einem optionalen 30 kW Hubwerk, ebenfalls mit Frequenzumrichter. Das 30 kW Hubwerk soll im Zweistrangbetrieb Hakenhöhen von bis zu 501 m zulassen. Sowohl das Hub- als auch das Drehwerk und die Laufkatze werden über einen Frequenzumrichter gesteuert. Stufenloses Beschleunigen beim Heben, Senken und Drehen sind möglich. Zudem haben die Krane durch die Frequenzumrichter begrenzte Startströme, sodass die benötigten Stromaggregate klein ausfallen können. Der Feinpositioniermodus Micromove ist serienmäßig im Paket enthalten. Optional stehen auch die Arbeitsbereichsbegrenzung ABB oder das Electronic Monitoring System EMS zur Auswahl. Auch abseits der Steuerung gibt es Möglichkeiten aufzurüsten: Schleifringkörper für endloses Drehen, Fernbedienung für bequemes Steuern vom Boden aus oder Windmesser für sicheres Kranfahren. Technische Daten NC-B 9-62 NC-B 6-62 Max. Ausladung 62,5 m 62,5 m Max. Traglast 9,0 t 6,0 t Max. Traglast an der Spitze 1.200 kg 1.200 kg Weitere Informationen: Liebherr TDK Website | © Fotos: Liebherr

Stuhr, 29.09.2016 - Die TDK- Interessenvertretung des VDBUM bietet zum Ende des Jahres wieder den ersten von zwei TDK Branchentreff an. Bauforum24 TV Videos (März 2016): Videos vom VDBUM-Seminar 2016 Der VDBUM Branchentreff zum Thema TDK - Hier ein Liebherr Turmdrehkran aus der Baureihe HC-L Durch die seit vielen Jahren angebotenen VDBUM-Schulungen für Sachkundige zur Prüfung von TDK und den vergangenen Branchentreffs TDK, hat der VDBUM zahlreiche Kontakte zur Turmdrehkran-Branche geknüpft. In diesen Gesprächen stellte sich heraus, dass sich viele verantwortliche Fachleute alleine gelassen fühlten und es einen großen Bedarf nach einem starken, unabhängigen und kompetenten Fachverband gibt. Der VDBUM hat daraufhin die bundesweit erste und einzige TDK-Interessenvertretung (TDK-Iv) gegründet. Die primäre Aufgabe der Interessenvertretung ist die Beratung und Unterstützung zu den Problemfällen der TDK Branche. Die TDK- Interessenvertretung des VDBUM bietet zum Ende des Jahres wieder den ersten von zwei TDK Branchentreff an. Diese Vortragsreihe inklusive Vorprogramm hat mittlerweile eine große Bedeutung für die komplette TDK Branche. Sowohl die Hersteller als auch Händler/Vermieter, Montage-Servicebetriebe, Sachverständige und Anwender treffen sich an einem der angebotenen Termine mit wechselnden Veranstaltungsorten. Hierbei sind nicht ausschließlich die Fachvorträge von Bedeutung, auch die Möglichkeit, sich innerhalb der Branche auszutauschen, wird intensiv von den Teilnehmern genutzt. VDBUM TDK Branchentreff Turmdrehkrane Branchentreff 29.11.2016 in Waldlaubersheim 28.02.2017 in Hannover Programmablauf hier herunterladen: Weitere Informationen und Anmeldung: Telefon: 0421 22239 116 Fax: 0421 22239 10 E-Mail: tdk-info@vdbum.de Weitere Informationen: VDBUM Website ( © Foto: Liebherr )
