Troisdorf, März 2021 - Wenn man für einen Bagger, eine Raupe, einen Kabelverleger oder einen anderen Maschinentyp ein spezielles Laufwerk benötigt, ist die Linser Industrie Service GmbH LIS aus Troisdorf das Spezialunternehmen hierfür. LIS konstruiert, fertigt und liefert Fahrwerke in gewünschter Ausführung nach Kundenanforderungen. Die intensive Abstimmung mit den Kunden ist Voraussetzung für eine hohe Qualität und Kundenzufriedenheit. Jedes Projekt beginnt zunächst mit einem Fragebogen zur Bedarfsanalyse für die Laufwerksauslegung. Bauforum24 Artikel (04.06.2020): Linser konstruiert Schwerlastrollen Ein in hoher LIS-Qualität nach Kundenwünschen maßgefertigtes Laufwerk. Fragebogen schafft Klarheit Mit welcher Art von Maschine hat man es zu tun? Denn die konstruktiven Anforderungen an eine Betonpumpe, mobilen Brecher, 200-Tonnen-Hydraulikbagger, Laderaupe oder Straßenfertiger sind logischerweise sehr unterschiedlich. Hierbei ist es wichtig, ob die Maschine nur Geradeausfahrten oder auch Steigungsfahrten leistet oder sogar gegen eine Steigung geschwenkt werden muss. Weiterhin muss man wissen, wie hoch der Fahranteil ist, wo die Schwerpunktlage üblicherweise liegt, welche Gewichte berücksichtigt werden müssen, ob das Fahrschiff mit Schweißanbindung oder Schraubanbindung gefertigt werden soll, wie der Unterwagen konstruiert sein soll, die Maße usw. usw. Für neue Maschinen oder Ersatz Mit den analysierten Daten weiß man bei LIS nun, wie das Laufwerk aufgebaut und welche Komponenten verwendet werden müssen. Unabhängig davon, ob das Laufwerk für eine neue Maschine oder Ersatz benötigt wird. LIS fertigt entsprechend der speziellen Planung mit eigenem Stahlbau, verwendet Rollen, Leit- und Antriebsräder, Ketten mit, wenn nötig, anwendungsspezifischen Bodenplatten in bester und zertifizierter Erstausrüsterqualität. Auch die Integration von Motor und Getriebe - alles präzise aufeinander abgestimmt - ist möglich. Präzise Planung - geprüfte Komponenten Nach der Bedarfsanalyse und Abstimmung der Kundenwünsche, wird in der LIS Konstruktionsabteilung eine präzise Planung vorgenommen. LIS hat sich über viele Jahre ein umfangreiches Wissen und große technische Kompetenz erarbeitet, um solche Konstruktionen auf die Spezifikation des jeweiligen Kunden bezogen herzustellen. In Troisdorf, dem Hauptsitz von LIS, gibt es eine erfahrene Ingenieurmannschaft, sowie das technische Konstruktionsequipment und Prüfstände für verschiedene Komponenten. Zum Beispiel können Schwerlastrollen speziell für die Anforderungen des Kunden entwickelt, hergestellt und geprüft werden. Der nächste Schritt ist das fachgerechte Zusammenfügen aller Komponenten und Teile. Eine erstklassige Montage macht eine Arbeitsmaschine erst zu einem wirklich hochkarätigen Helfer. Dafür, dass dies bestens funktioniert, ist LIS mittlerweile weltweit bekannt. Ein ebenso wichtiger Aspekt ist, dass die konstruierten und gefertigten Laufwerke wirtschaftlich interessant sind und sich durch eine lange Einsatzdauer auszeichnen. Auch das ist ein wichtiges Argument für LIS-Laufwerke mit der Laufwerksauslegung nach Kundenwunsch. Weitere Informationen: LiS Linser Industrie Service | © Fotos: LiS

Hannover, August 2020 - 2003 hat Caterpillar zusammen mit Zeppelin das Rebuild-Programm in Deutschland auf den Weg gebracht, um Baumaschinen ganz im Sinne der Nachhaltigkeit für eine weitere Einsatzdauer zu rüsten. Das war der Startschuss für eine Serie von Generalüberholungen an Baumaschinen. Seitdem wurden vor allem zahlreiche Muldenkipper, aber auch Kettenbagger und -dozer, große Radlader, Motorgrader und Schürfzüge der zertifizierten Grundüberholung nach Caterpillar-Vorgaben unterzogen. In schöner Regelmäßigkeit werden die Ergebnisse seitdem auf jeder bauma vorgestellt. Auf der Messe in München informierten sich auch die Mitarbeiter des Unternehmens Eisen- und Stein-Gesellschaft mbH Horn & Co. und ließen sich final von Zeppelin Serviceleiter Arno Petrausch von der Niederlassung Hannover zeigen, was hier im Service möglich ist. Bauforum24 Artikel (06.07.2020): Neue Radlader Cat 910, 914 und 920 Trotz all der Schutzvorrichtungen unterliegen die Maschinen einem starken Verschleiß – schon nach den ersten Betriebsstunden legt sich um das gelb-schwarze Cat-Design eine graue Schicht aus Staub und die Maschinenfarbe verbrennt nach und nach. Lange vorher waren bereits viele intensive Gespräche darüber vorausgegangen. Schließlich will so eine Entscheidung gut überlegt sein, bis dann 2020 Nägel mit Köpfen gemacht wurden: eine von mehreren im Stahlwerk Peine im Einsatz befindlichen Cat Laderaupen 973D ließ die Eisen- und Stein-Gesellschaft mbH Horn & Co. komplett rundumerneuern. „Das war Premiere nicht nur für den Kunden, sondern auch für Zeppelin. Auch wenn wir schon mehr als 150 Cat Baumaschinen und sogar selbst Fremdfabrikate generalüberholt haben, war es das erste Mal, dass unser Service eine Laderaupe wieder auf Vordermann gebracht und dabei mehr als 7 000 Teile erneuert hat“, erklärte Arno Petrausch. Wer in Deutschland den heißesten und härtesten Einsatz sucht, den Baumaschinen bestehen müssen, landet zwangsläufig beim Stahlwerk Peiner Träger in Peine, das zur Salzgitter AG gehört. Für diese übernimmt die Eisen- und Stein-GmbH Horn & Co. die Heißentsorgung von Stahlwerksschlacken mit den damit verbundenen Dienstleistungen. Man könnte sagen: Es ist ein Höllenjob. Denn in der Stahlproduktion herrschen Temperaturen, wie sie wohl nur noch dem Fegefeuer zugeschrieben werden dürften. Nirgendwo sonst arbeiten Baumaschinen so am Limit aufgrund der extremen Belastungen durch die Hitze, wenn Cat Laderaupen vom Typ 973D das Laden von glühend heißer Elektroofen-Schlacke, einem Nebenprodukt der Stahlproduktion, auf Dumper übernehmen. Den intensivsten Kontakt mit der glühenden Schlacke haben die Zähne der Schaufel und die Laufwerksketten der Laderaupen – sie sind deshalb aus besonderem Stahl gefertigt, damit sie sich aufgrund der Hitze nicht verziehen und nicht allzu schnell verschleißen. Außerdem müssen die Laderaupen den extremen thermischen Belastungen standhalten, die in der Umgebung herrschen. Luftmessungen ergaben Temperaturwerte von weit über 140 Grad Celsius auf Fahrerkabinenhöhe, die Strahlungshitze liegt sogar noch deutlich darüber. Damit die Hitze den Laderaupen nicht an die Substanz geht, hat Caterpillar dafür die Spezialausführung „Steel Mill“ entwickelt. Kunststoff-Bauteile würden sofort die Grätsche machen, deswegen wurden sie durch Stahl ersetzt und die innen verbauten Komponenten wie Verbrennungsmotor und Hydraulikpumpen werden durch ein einzigartiges Hitzeschutzsystem abgeschirmt. Doch das ist nicht die einzige Besonderheit: Besonders wichtig ist eine hohe Kühlleistung. Verwendet werden außerdem schwer entflammbare Hydraulikflüssigkeiten und Schmierstoffe sowie eine Spezialverglasung in der Fahrerkabine. Diese ist insbesondere wegen des Funkenflugs und der Strahlungswärme erforderlich, wenn die Laderaupe die heiße Schlacke aus dem „Schlackeloch“ aufnimmt und zu den Dumpern transportiert. Neben vielen zusätzlichen Isolationsmaßnahmen wird mit einem speziellen Gewebegitter insbesondere die Frontscheibe geschützt, sodass die volle Strahlungshitze der heißen Schlacke nicht die Fahrerkabine zu stark aufheizt und zu viel Strahlungshitze auf das Innere trifft ‒ auf der Kabinenverglasung könnten mühelos Spiegeleier gebraten werden. Beim Stahlwerk Peiner Träger in Peine arbeiten Cat Laderaupen vom Typ 973D am Limit: Sie laden glühend heiße Elektroofen-Schlacke, einem Nebenprodukt der Stahlproduktion. Trotz all der Schutzvorrichtungen unterliegen die Maschinen einem starken Verschleiß – schon nach den ersten Betriebsstunden legt sich um das gelb-schwarze Cat-Design eine graue Schicht aus Staub und die Maschinenfarbe verbrennt nach und nach. Die Maschinen müssen darum mehrfach täglich überprüft werden. Doch nicht nur die Hitze, sondern auch der Staub entfaltet eine abrasive Wirkung. Auch der Kontakt mit der Schlacke wirkt sich auf die Laufwerksketten, Zähne und Schaufeln aus. Die Arbeitsausrüstung hält auf Grund der thermischen Belastung nur einen Bruchteil dessen, wie es selbst im rauesten Felseinsatz üblich ist. Das sind die Ausgangsbedingungen, mit denen die Zeppelin Mitarbeiter bei dem Rebuild konfrontiert waren. Bevor die einzelnen Reparatur-Schritte festgelegt wurden, hatten Servicemitarbeiter eine umfassende Inspektion durchgeführt, um den Zustand der Baumaschine im Detail zu erfassen. Der Verschleiß wurde mittels unterschiedlicher Messungen ermittelt. Außerdem wurde die Reparaturhistorie der Vergangenheit berücksichtigt. „Entscheidender Punkt, ob eine Instandsetzung in diesem Umfang für ein zweites Maschinenleben vorbereitet werden kann, ist der Maschinenrahmen. Im Fall der Laderaupe zeigte das Chassis keine nennenswerten Beschädigungen, sondern da zahlt sich die solide Bauweise seitens Caterpillar aus“, so der Zeppelin Serviceleiter. Um auf Nummer sicherzugehen, wurde der Rahmen exakt nach den strengen Vorgaben überprüft, die der Baumaschinen-Hersteller Caterpillar für einen zertifizierten Rebuild vorgibt. Um dessen Zustand auf Beschädigungen zu untersuchen, die mit bloßem Auge nicht erkennbar gewesen wären, kam ein Ultraschallgerät zum Einsatz. „Der Befund war einwandfrei“, äußerte Petrausch. Ein weiteres Argument für die Grundüberholung der kompletten Maschine war, dass die Eisen- und Stein-Gesellschaft mbH Horn & Co. am Standort Peine mehrere Geräte der gleichen Serie einsetzt. „Es gibt bei den Laderaupen zwar schon den Nachfolger der K-Serie, doch wir wollen unsere Flotte nicht mischen“, führt Jens Meiling, Betriebsleiter am Standort Peine, aus. Weil die Einsatzerfahrung der Maschine unter diesen besonderen Bedingungen mit der Caterpillar 973D-Serie so gut sind, wurde das von Zeppelin angebotene Rebuild-Programm als Instandsetzungsalternative ausgewählt, das auch finanzielle Vorteile gegenüber einer Neumaschine bietet. „Wir hatten schon im Vorfeld darüber viele Informationen erhalten, sodass wir diese Form der Überholung selbst ausprobieren wollten, um hier Erfahrungen für die Zukunft zu sammeln. Natürlich muss sich alles auch rechnen, doch wir wussten, auf was wir uns einlassen, sodass das Risiko tragbar war“, so Meiling. Die erste von Zeppelin im Certified Rebuild-Verfahren generalüberholte Laderaupe bei der Übergabe: Andreas Hein, Prokurist, Ralf Treude, MTA, Jens Meiling, Betriebsleiter Peine, Arno Petrausch, Serviceleiter, Matthias Behrens, Servicetechniker und Klaus Wolf, Werkstattleiter Peine. Sein Team war von Anfang bis Ende in alle Schritte involviert, die der Zeppelin-Servicetechniker Matthias Behrens federführend in der Werkstatt der Zeppelin Niederlassung Hannover ausgeführt hat, als er die Baumaschine in einen neuwertigen Zustand versetzte. Das beinhaltete den kompletten Kraftstrang, die komplette Hydraulik, die komplette Elektrik und Elektronik. „Regelmäßig hat uns Arno Petrausch eingeladen vorbeizuschauen, um die verschiedenen Stadien der Rundumerneuerung zu begleiten“, berichtete Meiling. Nicht nur deswegen war er im Bilde, sondern kann im Nachgang alles rückverfolgen, weil alle Schritte, vom Ausbau, über das Zerlegen bis hin zum Einbau dokumentiert wurden. „Seit mehr als 25 Jahren betreut uns Zeppelin im Service. Die Mitarbeiter kennen die Maschinen und unseren Einsatz samt Anforderungen aus dem FF“, so der Betriebsleiter Jens Meiling in Peine. Damit die Maschinen nicht ausfallen, sorgt Zeppelin zusammen mit der unternehmenseigenen Instandhaltung und drei Mitarbeitern für einen reibungslosen Betrieb und übernimmt Wartungs- und Reparaturarbeiten. Seit Anfang Juni hat die Laderaupe den Betrieb wiederaufgenommen, nachdem sie in Summe rund 350 Tests sowie einer peniblen Durchsicht vor der Erstinbetriebnahme unterzogen wurde. Das Fazit, das Jens Meiling nach kurzer Zeit ziehen kann: „Das Gerät ist sofort problemlos angelaufen. So wie es sich abzeichnet, war die Entscheidung für den Rebuild richtig.“ Hinzu kommt: Die Laderaupe ist quasi neu und erhält eine neue Seriennummer. Für Rebuild-Maßnahmen gilt außerdem: Bis die Maschinen zusammengebaut werden, fließen alle technischen Neuerungen ein, die zwischenzeitlich Eingang in die Serienproduktion gefunden haben. Sämtliche Bauteile, ob Verbrennungsmotor, Hydraulikpumpen, Hydraulikmotoren, Steuerblöcke, Seitenantriebe und viele mehr setzen die Servicemitarbeiter nach den Rebuild-Vorgaben durch Caterpillar instand. Außerdem sind Kunden wie die Eisen- und Stein-Gesellschaft mbH Horn & Co. durch eine Neumaschinen-Garantie abgesichert. Von entscheidender Bedeutung ist die Verfügbarkeit, denn am Einsatz der Baumaschinen hängt die Stahlproduktion und diese darf nicht unterbrochen werden. Deswegen hält man vor Ort auch immer entsprechende Ersatzgeräte bereit. Maschinen, die in Peine eingesetzt werden, müssen absolut sicher sein. So wurden nach dem Rebuild wieder die zusätzliche Feuerlöschanlage installiert. Droht Gefahr, muss der Fahrer sofort in Sicherheit gebracht werden können. Um einen Einsatz unter diesen Bedingungen erst möglich zu machen, haben die Laderaupen eine Abschleppeinrichtung und eine Zweitmaschine steht zur Bergung im „Schlackeloch“ samt Fahrer immer bereit. Damit steht einer sicheren Heißschlackenentsorgung nach dem Rebuild nichts im Weg. Weitere Informationen: Zeppelin Baumaschinen GmbH | © Fotos: Caterpillar/Zeppelin

Braunschweig, 28.01.2019 - Baumaschinen kommen und gehen – sie unterliegen genauso Trends wie Kleidung, Fitnessprogramme oder Ernährung. Kettenlader sind ein Beispiel dafür, wie selbst eine Baumaschinengattung einer Modeerscheinung folgen kann, sich deren Einsatz im Lauf der Jahrzehnte gewandelt hat und sie durch andere Technik abgelöst wird, die auf den Markt drängt. Einst galten die Laderaupen hierzulande als eine der beliebtesten Arbeitsgeräte in der Erdbewegung. Bauforum24 Artikel (19.12.2018): Cat Kettenbagger 330 und 330 GC Der Radlader kommt schnell vom Fleck und ist zügig zur Stelle, wenn firmeneigene Lkw oder Lkw von Kunden mit seiner 4,3 Kubikmeter großen Felsschaufel beladen werden. Sie verbinden die Schaufel wie bei einem Radlader mit den Raupenketten einer Planierraupe, welche die Maschine auf engem Raum manövrieren lässt. Weil sie sogar auf der Stelle wenden können, bringen sie Eigenschaften wie die eines drehenden Oberwagen eines Kettenbaggers mit sich. Trotz dieser spezifischen Merkmale ist der Baumaschinentypus heute fast schon von der Bildfläche verschwunden, ignoriert man mal den Einsatz im Stahlwerk, wo Geräte Schlacke beiseiteschaffen. Wir haben eines der seltenen Exemplare in Form eines Cat Kettenladers 973 aufgespürt: bei der Kai Hannemann Baustofftransporte & Logistik e. K. in Braunschweig. Dort unterstützt die Baumaschine einen neuen Cat Radlader 966M XE in der Verladung – ein Anlass für uns, beide in einer Bestandsaufnahme mal gegenüberzustellen. Der Cat 966M XE hat dort als Schlüsselgerät seinen festen Platz. „Mit weniger Ladespielen mehr Masse zu bewegen, hat dazu geführt, dass der neue Radlader eine Nummer größer ausfiel als die Vorgängerversion“, so Firmenchef Kai Hannemann. Längst sind die Fahrwege auf dem Recyclingplatz für Baustoffe, den das Unternehmen in der Nähe des Flughafens Braunschweig betreibt, länger geworden, sodass ein Laufwerk wie bei der Laderaupe aufgrund der benötigten Mobilität das große Nachsehen hätte. Und das dürfte wohl auch entscheidend mit dazu beigetragen haben, warum Kettenlader inzwischen so rar geworden sind. Zeit ist bekanntlich Geld – der Radlader kommt schnell vom Fleck und ist zügig zur Stelle, wenn firmeneigene Lkw oder Lkw von Kunden mit seiner 4,3 Kubikmeter großen Felsschaufel mit Splitt, Mutterboden, Kies, Sand und Schotter beladen werden. Angesichts des abrasiven Materials hat der Baumaschinenlieferant, die Zeppelin Niederlassung Hannover, die Schaufelausführung mittels Hardox 400 an der Seite und am Schneidmesser auf Kundenwunsch von Kai Hannemann verstärken lassen. Zeppelin Verkäufer Fabian Socha hat die Umsetzung in die Wege geleitet. Was die Wirtschaftlichkeit betrifft, erklärt es sich von selbst, dass der Kettenlader, der aus dem Baujahr 1991 stammt, es nicht mit der radmobilen Baumaschinenversion aus dem Baujahr 2018 aufnehmen kann. „Wir haben uns bewusst bei dem neuen Radlader für die High-Tech-Ausführung XE entschieden, weil es uns vor allem um Sparsamkeit beim Kraftstoff ging. Im Durchschnitt erzielen wir mit dem Cat 966M XE einen Verbrauch von elf Litern“, macht Kai Hannemann deutlich. Eine zu hohe Messelatte für den Kettenlader, an die er nicht ansatzweise herankommt. Er schluckt im Schnitt an die zwanzig Liter. Hier zeigt sich eben, dass die Laderaupe noch aus dem vorigen Jahrhundert stammt – Kraftstoffersparnis stand da noch nicht so hoch im Kurs wie heute. Der Antrieb erfolgt hydrostatisch. Anders beim Radlader, der die Vorteile des mechanischen und des hydrostatischen Antriebs verbindet. Dank seines stufenlosen, leistungsverzweigten Getriebes ist er komplett auf Kraftstoffeffizienz ausgerichtet. Auch was die Geräuschkulisse betrifft, zeigen sich mehr als signifikante Unterschiede, wenn die beiden Baumaschinen gegeneinander antreten und dann der kernige Motorsound beim Oldie deutlich hörbar dominiert. Auch beim Fahrerkomfort treffen Welten aufeinander: Während die Kabine des Radladers einem Cockpit gleicht, darf das Fahrerhaus des 973 eher als rustikal bezeichnet werden. Feinfühlige Joysticks sind anstelle der Fußpedale getreten, soviel zum Vergleich der Steuerung. Arbeiten Seite an Seite: ein Cat Kettenlader 973 und ein Cat Radlader 966M XE in der Verladung. Anfang der 90er-Jahre war der Kettenlader für große Erdarbeiten bei RWE in Wanzleben vorgesehen. Dafür war die Baumaschine erst angemietet worden, bevor sie dann einen Cat 963 ersetzte und festes Inventar im Maschinenpark wurde. „Zur damaligen Zeit war eine Selektierung im Fuhrpark nicht so gefragt wie heute. Daher wurde eben auch in Kettengeräte investiert“, erklärt der Unternehmer. Hinzu kam ein weiterer Einsatzbereich, welchen der Kettenlader neben den Erdarbeiten zu bewältigen hatte: Als Subunternehmen übernahm der Betrieb bis 2010 den Abbau von Kalksandstein bei Königslutter. So wurden von der Laderaupe der Abraum abgeschoben, der Rohstoff Lage für Lage herausgeholt und zur Verarbeitung transportiert. Dabei wurden die vom Vorfeld herausgesprengten Blöcke jahrelang von dem Ladegerät umgeschlagen – die bearbeiteten Kalksandsteinplatten finden sich heute zum Beispiel an der Fassade des Berliner Reichstags wieder. Trotz der Leistungsstärke stellt sich die Frage, warum Kettenlader inzwischen mehr ein Nischendasein fristen. Kai Hannemann macht deren Wirtschaftlichkeit aus – Ketten- und Mobilbagger traut er hier deutlich mehr zu. Jedoch an den vielseitigen Verwendungsmöglichkeiten kann es nicht liegen, dass die Baumaschinenspezies heute für Bauprojekte kaum noch gefragt ist. „Mit einer Laderaupe lassen sich große Erdmassen bewegen. Ein guter Fahrer kann damit auch exakt ein Planum schieben – selbst in schwer zugänglichen Bereichen sind auf schmaler Rangierstrecke Lademanöver möglich“, so der Firmenchef. Früher hat er den Kettenlader auch beim Rückbau eingesetzt. Denn beim Laden des Bauschutts störten weder schwere Armierungen noch Betonbrocken und Träger. Es bestand auch nicht die Gefahr, die Reifen im Bauschutt zu zerschneiden. Anders als ein Kettenbagger schafft eine Laderaupe zum Ende des Abbruchprojekts schnell eindeutige Verhältnisse und ebnet das Gelände. Nun steht ihr eine gewisse Schonfrist zu. Im Abbruch wird sie von Kai Hannemann nicht mehr beansprucht, doch ganz auf sie verzichtet werden soll keineswegs – die Laderaupe leistet gute Dienste. „Ist ein Gerät einmal bei uns im Maschinenpark, dann bleibt es dort auch“, so die Strategie. Der harte Einsatz im Lauf von 26 Jahren hat am gelben Eisen seine Spuren hinterlassen. Trotzdem hat der Kettenlader nach all der Zeit noch immer nicht seinen Geist aufgegeben. Der Motor ist nach wie vor der erste – das Getriebe hielt all die Jahre stand. „Was kaputt ging, waren Hydraulikschläuche. Aber das ist angesichts der knapp 15 000 Betriebsstunden nicht der Rede wert. Noch heute bewegt einer der ersten Fahrer die Baumaschine. Der Kettenlader wurde von uns immer gut in Schuss gehalten. Das erklärt seine ungebrochene Kraft bis jetzt“, berichtet Kai Hannemann. Der Unternehmer setzt bei Baumaschinen, insbesondere beim Cat 966M XE auf einen Full-Service, den die Zeppelin Niederlassung Hannover bietet. „Service kommt an erster Stelle. Angesichts der komplexen Elektronik geben wir Reparaturen in die Hände unseres Baumaschinenlieferanten“, so Hannemann. Das soll sich auch in Zukunft nicht ändern, wenn sein Neffe in den Betrieb einsteigt, nachdem er seine Ausbildung zum Mechatroniker bei Mercedes-Benz absolviert hat. Geplant ist, dass er dann in der Abwicklung mitarbeitet. Abbruch- und Erdarbeiten rund um Braunschweig, Hannover, Magdeburg und Uelzen bilden zusammen mit Transporten das Kerngeschäft von Kai Hannemann. Das Unternehmen ist deutschlandweit im Fernverkehr tätig – Schwer- und Sondertransporte sind inklusive. Bis zu 80 Tonnen schwere Fracht kann im Tiefbett des Tiefladers befördert werden. Hinzu kommen die Transporte von Schüttgütern samt der Aufbereitung von Baustoffen und die Entsorgung von kontaminierten Böden und Gefahrstoffen wie Asbest. Neueste Technik ist Grundvoraussetzung für wirtschaftlichen Erfolg. Lkw haben daher einen automatischen Abstandsregeltempomaten und demnächst wirkt das Unternehmen als einziger Betrieb in Braunschweig mit, Tote-Winkel-Assistenzsysteme zu testen. Seinen ersten Lkw hat sich Kai Hannemann von 14 000 DM Startkapital gekauft, die er sich von seinem Großvater geliehen hatte. Zum Fuhrpark gehören heute rund 40 ziehende Einheiten, darunter Tieflader, Dreiachser, Sattelzüge und Abroller, die von der rund 35 Mitarbeiter starken Belegschaft bewegt werden. „Das verschafft uns die nötige Flexibilität, die man braucht und die unsere Stärke ist“, so der Firmenchef. Und diese fordert er auch von dem neuen Cat Radlader ein. Dieser hat deshalb eine StVZO-Zulassung. „Die Straßenverkehrszulassung ist ein Alleinstellungskriterium bei dem Radlader. Sie erlaubt uns, dass wir uns mit der Maschine frei auf deutschen Straßen bewegen dürfen“, so Kai Hannemann. Vier Kilometer trennen den Baustoffplatz vom Firmensitz. Abends und am Wochenende rückt das Gerät ein, um in der Werkstatt durchgecheckt und regelmäßig abgeschmiert zu werden. Damit steht einer ähnlich langen Einsatzdauer des Radladers wie bei dem Kettenlader 973 nichts im Wege. Weitere Informationen: Zeppelin Baumaschinen GmbH| © Fotos: Zeppelin CAT

Wörth, Juni 2018 - Eine 6 t schwere Takeuchi-Laderaupe TL 12 V2 ist das Trägergerät für ein neues System zur Verlegung von Glasfaserkabeln. Bauforum24 Artikel (22.05.2018): Takeuchi TB 2150 Kompaktbagger Takeuchi-Laderaupe TL 12 V2 Angetrieben vom 78,2 kW/106,3 PS starken Motor mit 3,7 l Hubraum gräbt sich die vorne an der Takeuchi-Laderaupe TL 12 V2 montierte Fräse in den Fußweg. Ein 10 cm breiter und etwa 40 cm tiefer Rohrgraben entsteht. Er wird für die Verlegung von Speednetrohren für das schnelle Internet genutzt. Auf die Idee, mit dieser Technik zügiger Speednetrohre verlegen zu können, kam Gerald Vatter, Geschäftsführer der Rhein-Main-Kabelgesellschaft mbH aus Alzey. Die Idee wurde technisch umgesetzt vom Takeuchi-Generalimporteuer, der Wilhelm Schäfer GmbH aus Mannheim. Und so fand der erste Einsatz nun in Wörth nahe Karlsruhe statt. Takeuchi-Laderaupe TL 12 V2 Möglich wird dieses neue Kabelverlegungskonzept durch die Takeuchi-Laderaupe TL 12 V2. Die vier Hydraulikkreisläufe bieten Leistungen von 47,6 bis 111,8 l/min. Der Zusatzkreislauf „High-Flow“ schafft 153 l/min. Damit wird die Fräse angetrieben und gesteuert. Sie muss sich letztlich durch Asphalt und Untergrund arbeiten und einen sauberen Kanal herstellen. Das heißt, die Takeuchi-Raupe liefert kontinuierlich die Kraft zum Fräsen von sauberen Schnittkanten und fortlaufend gleichen Grabentiefen und -breiten. Den Einsatz dieser Maschinenkombination macht das Taklock-Schnellkupplungssystem leicht. Die Anschlüsse der Fräse (oder eines anderen Anbaugerätes) werden in die Taklock-Halterung geführt, der Hebel umgelegt, und schon sind die Hydrauliksysteme verbunden. Die hierfür benötigte Zeit soll in etwa so lang sein, wie die, die man braucht, um diesen Satz zu lesen. Takeuchi-Laderaupe TL 12 V2 Die TL 12 V2 ist für viele verschiedene Einsätze konzipiert. Mit 1.960 mm Breite kann sie zum Beispiel Fußwege oder andere schmale Wege oder Eingänge befahren. Die maximale Hubhöhe beträgt 4.335 mm. Sie kann bis zu 1.865 kg Nutzlast befördern und sich mit bis zu 11,8 km/h Geschwindigkeit bewegen. Ihre 450 mm breiten Ketten sorgen für einen Bodendruck von 0,33 kg/cm2. Diese Hersteller-Daten sollen zeigen, dass die Raupe auch zum Be- und Entladen, zum Erstellen von Planum, Materialtransport u. a. bestens geeignet ist. Das neu konstruierte Laufwerk ist laut Hersteller für extreme Geländegängigkeit gebaut. Die Laufwerksträger sind fest mit dem Chassis verschweißt. Dabei sind Fahrantrieb und Laufwerke nach oben gesetzt. Sie sitzen also nicht direkt am Grundchassis, um Verschmutzung zu vermeiden. Und die neue Laufwerkskonstruktion soll die Zug- und Druckbelastung der einzelnen Kettenstege vermindern. Die Takeuchi-Raupe ist mit einem Vertikalhubgerüst konstruiert und mit einem Schnellwechsler ausgerüstet. Takeuchi-Laderaupe TL 12 V2 Bei dem Motor der Takeuchi TL 12 V2 handelt es sich um einen EPA Tier 4-Motor. Die Abgasreinigung erfolgt durch drei Elemente: einen DOC-Katalysator, einen Dieselpartikelfilter (DPF) und einen SCR-Katalysator (AdBlue). Der Luftfilter ist mit einem Pre-Cleaner ausgerüstet. Sie wird also vorgereinigt. Das soll Arbeiten in extrem staubiger Umgebung möglich machen. Alle technischen Einrichtungen sind leicht zugänglich angeordnet. Die Fahrerkabine ist ergonomisch gestaltet und mit einer Klimaanlage ausgerüstet. Getönte Scheiben und eine nach innen einziehbare Kabinentür gehören ebenso zur Ausstattung wie mehrere Scheinwerfer zur Rundumbeleuchtung. Ein Rückfahrkamera ist serienmäßig eingebaut. Neues System Die TL 12 V2 hat die besten Voraussetzungen, um mit dem neuen Speednetrohrsystemen zu arbeiten. Hier in Wörth konnte man bei dem ersten Einsatz das künftige Potenzial dieser Methode sehen. Bei passendem Untergrund kann man voraussichtlich bis zu 200 m Speednetrohrgräben pro Stunde fräsen. Nun müssen die Auftraggeber diese neue Methode kennen und schätzen lernen. Die Takeuchi TL 12 V2 soll ihren Teil dazu beitragen, dass dies gelingt. Weitere Informationen: Wilhelm Schäfer Website | © Fotos: Wilhelm Schäfer

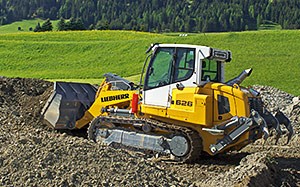

Telfs (Österreich), August 2017 - Liebherr erweitert die Baureihe der Laderaupen- Generation 6 um die neue LR 626 Litronic. Das im Liebherr-Werk Telfs entwickelte und gebaute Nachfolgermodell der LR 624 hat ein Einsatzgewicht von 16.130 bis 18.600 kg. Die Schaufelkapazität der Standardschaufel liegt bei 1,8 m³. Ihr 4-Zylinder Dieselmotor bringt eine Leistung von 105 kW / 143 PS und erfüllt die Emissionsrichtlinien der Stufe IV / Tier 4f. Bauforum24 TV Video (22.03.2017): Liebherr RL56 Rohrleger. Mehr als eine umgebaute Planierraupe? Die Liebherr LR 626 im Garten- und Landschaftsbau Dazu setzt Liebherr auf eine Kombination von selektiver katalytischer Reduktion, die SCR-Technologie mittels Einspritzung von Harnstoff (AdBlue®) und einem Diesel Oxidationskatalysator. Ein Dieselpartikelfilter ist laut Hersteller nicht notwendig. Dadurch soll der Motor in einem Temperaturfeld mit maximalem Wirkungsgrad arbeiten. Die konstante Motordrehzahl in Kombination mit der Common-Rail-Einspritzung soll zu optimierter Zylinderfüllung führen und für einen niedrigeren Kraftstoffverbrauch sorgen. Wie schon die größere Liebherr-Laderaupe LR 636 verfügt auch die neue Laderaupe LR 626 über eine elektronisch geregelte Fahrsteuerung mit integrierter ECO-Funktion. Diese soll es dem Fahrer ermöglichen, zwischen hohem Leistungsvermögen und maximaler Wirtschaftlichkeit zu wählen. Dabei soll die ECO-Steuerung in leichten bis mittelschweren Einsätzen für einen effizienteren Betrieb sorgen. Eine weitere Neuerung aller Liebherr-Raupen der Generation 6 ist die proaktive Leistungsanpassung. Laut Hersteller werden dabei sowohl innermotorische als auch externe Maschinenparameter, wie zum Beispiel die momentane Auslenkung des Fahrjoysticks, erfasst und die Motorleistung entsprechend dem aktuellen Bedarf automatisch kurzzeitig erhöht. Um die installierte Motorleistung optimal in Arbeitsleistung umzusetzen, war eine optimale Gewichtsverteilung elementarer Bestandteil des Konstruktionsplans, so der Herteller. Damit, und auch dank der langen Laufwerke, soll die neue Maschine eine besonders hohe Kipplast bieten. Die Komponenten des hydrostatischen Fahrantriebs sollen einen besonders tiefen Schwerpunkt ermöglichen. Durch die tiefe Motorölwanne des Liebherr-Dieselmotors soll dieser für Schräglagen bis 45° geeignet sein. Die Frontscheibe der Fahrerkabine aus einteiligem Sicherheitsglas folgt der Blicklinie des Fahrers über den gesamten Hubweg der Ladeschaufel und erlaubt laut Hersteller eine ungehinderte Sicht auf Arbeitsbereich und Arbeitsausrüstung. Das neue Maschinendesign soll zusätzlich die Rundumsicht unterstützen. Alle Raupen der neuen Generation 6 verfügen über das berührungsgesteuerte Systemdisplay für Liebherr-Erdbewe- gungsmaschinen. Damit sollen sich wichtige Betriebsparameter übersichtlich und intuitiv einstellen lassen. Dazu zählen zum Beispiel die ECO-Funktion und auch Komfortfunktionen wie die serienmäßige Rückfahrkamera oder die Klimaanlage. Die im Fahrgeber integrierte Fahrbereichsvorwahl erlaubt die freie Programmierung von drei unterschiedlichen Fahrgeschwindigkeitsbereichen. Damit lassen sich die Laderaupen auf die diversen Einsatzanforderungen anpassen. Auch die Reaktionsgeschwindigkeit der Arbeitsausrüstung konnte laut Hersteller weiter gesteigert werden. Mit der bedarfsgesteuerten Arbeitshydraulik und den in der Einhebelsteuerung integrierten Automatisierungsfunktionen „automatischen Schaufelrückführung“, „Schwimmstellung“ und „Hubendabschaltung“ soll sichergestellt werden, dass sich die Arbeitsausrüstung besonders schnell und effizient bedienen lässt. Bei der Entwicklung der Laufwerke in Kastenbauweise wurde auf das Schwingungsverhalten und die Laufruhe der Maschine besonderes Augenmerk gelegt. Diese stellen sicher, dass der hohe Schaufelfüllgrad der Arbeitsausrüstung auch beim Materialtransport optimal genutzt werden kann und die Maschine sich auch zum Planieren eignet. Die Laufwerke sind pendelnd aufgehängt und elastisch gelagert. Dadurch sollen Bodenunebenheiten ausgeglichen und ein besonders guter Bodenkontakt erreicht werden, was wiederum die Steigfähigkeit und Standsicherheit in unebenem Gelände erhöhen soll. Wie schon die Vorgängergeräte ist auch die LR 626 mit nur einem Joystick für alle Fahr- und Lenkbewegungen ausgestattet. Die Funktion „Drehen mit gegenläufigen Ketten“ wird von der Maschine automatisch ausgeführt, wenn eine entsprechend enge Wendung gefahren wird. So soll die Maschine eine hervorragende Wendigkeit erreichen. Laut Hersteller verleiht dies der Maschine mit voller Schaufel und bei ungünstigen Bodenverhältnissen maximale Arbeitsleistung auch in der Kurvenfahrt. Zentralisierte Wartungspunkte, eine serienmäßig hydraulisch kippbare Fahrerkabine, weit öffnende Flügeltüren, die wartungsfreien Schaufelbolzen und die Ausführung der Laufwerke sollen für Servicefreundlichkeit und verkürzten Wartungsaufwand sorgen. Der serienmäßig klappbare Lüfter soll eine einfache Reinigung des Kühlers erlauben. Das serienmäßige Liebherr-Fuhrpark-Managementsystem LiDAT liefert umfassende Informationen zum Betrieb der Maschinen und soll so deren wirtschaftliche Verwaltung, optimierte Einsatzplanung und Überwachung aus der Ferne erlauben. Je nach Abonnement erfolgt mehrmals täglich eine Aktualisierung der Daten, die jederzeit mit einem Webbrowser abgerufen werden können. Für besonders wichtige Informationen, wenn das Gerät beispielsweise eine vordefinierte Zone verlässt oder bei kritischen Betriebszuständen, kann eine automatische Alarmierung eingerichtet werden. Die Ausrüstungspalette, die von Standardladeschaufeln, 4-in-1 Schaufeln und Müllaufsatzgittern über unterschiedliche Heckausrüstungen wie zum Beispiel 3- Zahn-Heckaufreißer oder Winde reicht, sollen das Angebotspaket abrunden. Laut Hersteller macht dies die neue Liebherr-Laderaupe zum universellen und kompakten Ladegerät auch auf wenig tragfähigen Böden. Die Einsatzmöglichkeiten reichen dabei vom klassischen Erdbau über den Garten- und Landschaftsbau, den Einsatz in Kiesgruben und Forstarbeiten bis zu Spezialeinsätzen wie zum Beispiel den Tunnelbau oder die Verteilung und Verdichtung von Hausmüll. Weitere Informationen: Liebherr Website | © Fotos: Liebherr
