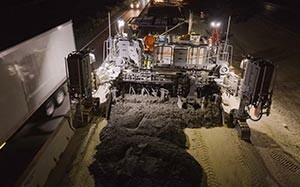

Windhagen - Arbeiten auf dem Interstate Highway sind stets eine Herausforderung. Knappe Zeitfenster und enge Arbeitsbereiche zwingen Auftragnehmer dazu, jeden Quadratzentimeter Arbeitsraum optimal zu nutzen. Für die Sanierung der Fahrstreifen entfernte Capital Paving & Construction den alten Beton und baute die Fahrbahn mit einem SP 94i in zwei Abschnitten wieder auf. Bauforum24 Artikel (29.02.2024): Wirtgen Kompaktfräse W 150 Fi Der Wirtgen SP 94i kann mit einem maschinenintegrierten Dübelsetzer ausgestattet werden. Der erste Abschnitt hat eine Breite von 5,8 m (19 ft), der zweite Abschnitt eine Breite von 6,7 m (22 ft). Jeweils bestehend aus einer 3,7 m breiten Fahrspur und einem angrenzenden Randstreifen. Insgesamt wurde die Schnellstraße auf einer Länge von 13 Kilometern (8 Meilen) erneuert. Mittel der Wahl für beengte Platzverhältnisse Der Zugang zur Baustelle auf der Interstate stellte bei diesem Projekt eine große Herausforderung dar. LKW konnten den Beton nur direkt vor der Maschine abladen, für eine Beschickung von der Seite reichte der Platz nicht aus. Daher war die Wahl der richtigen Ausrüstung für dieses Projekt essenziell. "Wir wussten, dass uns dieses Projekt vor Zugangsprobleme stellen würde und dass für herkömmliche Dübelkörbe kein Platz ist", sagte Ryan Porter, Senior Project Manager bei Capital. „Anstatt Körbe vor dem Fertiger zu platzieren, können wir mit dem DBI die Dübel gleich hinter der Schalung in den Beton einsetzen", sagt der Bauleiter Tyler Kirchhoff. "Das erleichtert dem Team die Arbeit, und die Kipplaster können besser umkehren." Neben einer Steigerung der Effizienz, im Vergleich zum Einbau mit vorgelegter Bewehrung, wurde eine sehr hohe Einbauqualität erreicht. Auch unter beengten Platzverhältnissen ermöglicht der Gleitschalungsfertiger SP 94i höchste Einbauqualität. Hoher Bedienkomfort Hohe Produktivität lässt sich nur mit Maschinen erzielen, die dem Bedienpersonal eine möglichst einfache, praxistaugliche und komfortable Bedienung bieten. Je einfacher die Steuerung der Maschine ist und je höher der Automatisierungsgrad des Prozesses ist, desto mehr Zeit kann der Bediener für die Verarbeitung des Betons selbst verwenden. Dabei können vermeintlich kleine Verbesserungen an der Maschine großen Einfluss auf das Gesamtergebnis haben. "Wirklich begeistert bin ich vom Ausguck (crows nest). Unsere alte Maschine hatte das nicht, aber dank dieses neuen Elements kann ich unseren Bar-Shooter in Aktion beobachten und unsere Rüttler im Auge behalten. Man hat stets einen tollen Überblick über die Arbeit", erklärt der Maschinenführer Brian Wood. Das Vorlegen von Bewehrung entfällt bei der Nutzung des DBI. Dadurch können mit Beton beladene LKW direkt vor der Maschine entladen werden. Kontinuierlicher Prozess Beim Betoneinbau gilt es, jede Unterbrechung zu vermeiden. Um einen reibungslosen Prozess zu ermöglichen, müssen Logistik und Einbauteam aufeinander abgestimmt sein. Außerdem muss die Maschine mit all ihren Komponenten auf der Baustelle sorgfältig eingerichtet werden. Das Wirtgen Group Service- und Support-Team stand Capital Paving dabei zur Seite. So berichtet Tyler Kirchhoff: "Die Unterstützung von Wirtgen war wunderbar.“ Weitere Informationen: WIRTGEN GROUP | © Fotos: Wirtgen

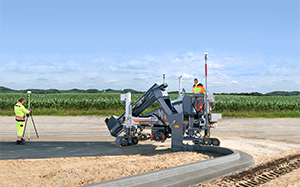

Windhagen - Messe-Highlight der World of Concrete vom 23. - 25. Januar 2024 ist der komplette Betoneinbauzug von Wirtgen, bestehend aus dem Seitenbeschicker WPS 102i, Gleitschalungsfertiger SP 124i und Nachbehandlungsgerät TCM 180i. Die Offset-Fertiger SP 15i und SP 25i runden die Lösungen auf dem gemeinsamen Messestand (C5327) der Wirtgen Group und John Deere ab. Bauforum24 Artikel (14.12.2023): Wirtgen Kaltfräse W 220 XFi Der Wirtgen AutoPilot 2.0 für den leitdrahtlosen Einbau steigert Prozesseffizienz und Sicherheit. Offset-Gleitschalungsfertiger mit hoher Flexibilität Mit dem SP 15i und dem SP 25i präsentiert Wirtgen zwei sehr anpassungsfähige Fertiger für den Offset-Betoneinbau. Beide Maschinen ermöglichen die flexible Positionierung der Gleitschalung, was bei der Herstellung monolithischer Profile im Offset-Verfahren ein großer Vorteil ist. Der SP 15i verfügt über eine ausziehbare Bedienplattform-Erweiterung. Sie erlaubt Bedienern eine bessere Übersicht auf das Einbauergebnis, die Betonzuführung, den Übergabetrichter und in den Verdichtungsraum der Mulde. Der multifunktionale Gleitschalungsfertiger SP 25i baut verschiedenste monolithische Profile bis 2 m (6 ft 7 in) Höhe und Betonflächen bis 4 m (12 ft) Breite ein. Mit dem eigens entwickelten Steuerungssystem AutoPilot 2.0 lässt sich die Maschine darüber hinaus leitdrahtlos steuern. Inset-Gleitschalungsfertiger SP 124i mit bis zu 12 m (40 ft) Einbaubreite Der SP 124i ist ein vollmodularer Inset-Gleitschalungsfertiger der 12-m-Klasse (40-ft-Klasse) und zeichnet sich durch eine enorme Anwendungsvielfalt beim Bau großflächiger Straßen und Flugbetriebsflächen aus. Durch den in Längsrichtung hydraulisch und in Querrichtung mechanisch teleskopierbaren Maschinenrahmen ist die Maschine optimal an jede Baustellensituation anpassbar. Vier hydraulische Schwenkarme vereinfachen den Maschinentransport und bieten hohe Anpassungsfähigkeit an die vorliegenden Bedingungen. In Las Vegas wird der 4-Ketten-Fertiger im Einbauzug mit dem Seitenbeschicker WPS 102i und dem Nachbehandlungsgerät TCM 180i gezeigt. Mit dem Wirtgen Seitenbeschicker WPS 102i wird der nachfolgende Gleitschalungsfertiger optimal mit Beton versorgt. Seitenbeschicker WPS 102i steigert die Produktivität Wenn Fahrbahnen und Wege mit einer vorgelegten Bewehrung eingebaut werden, kann die Betonversorgung häufig nur von der Seite erfolgen. Für diese Anwendung prädestiniert sind Seitenbeschicker von Wirtgen. Als erstes Gerät im Einbauzug fahren sie vor Gleitschalungsfertiger und Nachbehandlungsgerät über die Bewehrung hinweg. Die Beschickung erfolgt seitlich durch einen LKW mit Beton, den der Seitenbeschicker gleichmäßig auf der gesamten Arbeitsbreite verteilt. Der Beton kann bei Arbeitsbreiten von 4 m bis 12 m (12 ft bis 40 ft) jeweils bis zu 500 mm (20 in) stark vorgelegt werden. Durch den vollmodularen Maschinenaufbau mit standardmäßigen, hydraulischen Schnellkupplungen lässt sich der WPS 102i so einfach umbauen wie sein „kleinerer Bruder“ WPS 62i. Das sorgt für schnelle Transporte und hohe Maschinenverfügbarkeit. Der WPS 102i kann über Leitdrahtabtastung, leitdrahtlose 3D-Anwendungen oder mittels Wirtgen AutoPilot 2.0 präzise gesteuert werden. Leitdrahtlose Steuerung steigert Effizienz und Sicherheit Der AutoPilot 2.0 ist ein von Wirtgen entwickeltes Steuerungssystem für den leitdrahtlosen Einbau als Alternative zum konventionellen Abtasten eines Leitdrahts. Es ist für alle Offset-Fertiger und Seitenbeschicker verfügbar. Sowohl die Höhenverstellung als auch die Lenkung der Maschine werden präzise geregelt. Als Referenz dient ein GNSS Signal und, je nach Konfiguration, verschiedene lokale Sensoren, wie zum Beispiel ein Ultraschallsensor an der Maschine. Der Leitdraht entfällt vollständig und mit ihm der Zeitaufwand zum Aufstellen und Abbauen. Enge Radien und komplexe Geometrien lassen sich schnell und präzise herstellen. Das Wirtgen AutoPilot 2.0 System bietet Maschinensteuerung und drahtlose Steuerung aus einer Hand. Weitere Informationen: Wirtgen | © Fotos: Wirtgen

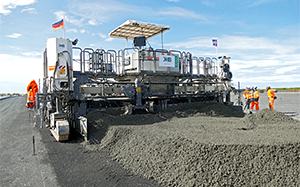

Keflavik (Island), 24.05.2022 - In der Hafenstadt Keflavik, etwa 50 km von der isländischen Hauptstadt Reykjavik entfernt, wurden das Vorfeld und der Gefahrgutplatz auf dem militärischen Teil des Flughafens erweitert. Auftraggeber des Gesamtprojektes ist die amerikanische Regierung, daher erfolgte der Einbau in US-typischen, imperialen Maßen. Bauforum24 Artikel (13.05.2022): MOBICAT MC 110(i) & MOBICONE MCO 90(i) Auf dem Flughafen Keflavik baute der Wirtgen SP 62i den Beton einlagig auf 7,62 m Breite (25 ft) und in einer Stärke zwischen 41 cm (16 in) und 45 cm (18 in) präzise ein. Am Ende der Baumaßnahme hatte der SP 62i insgesamt 35.000 m³ Beton eingebaut – einlagig auf 7,62 m Breite (25 ft) und in einer Stärke zwischen 41 cm (16 in) und 45 cm (18 in). Die durchschnittliche Einbaumenge pro Tag betrug 900 m³. Optimale Qualität, auch unter Zeitdruck Aufgrund der klimatischen Bedingungen auf der Halbinsel Reykjanesskagi im Südwesten des Landes wurde das zeitliche Baufenster für die Maßnahme von Anfang Juli bis Ende September des Jahres festgelegt. Um die Bauzeit komprimieren zu können, wurde auf das vorherige Stellen fester Schalungen für die einzelnen Bahnen verzichtet. Modernste Maschinentechnologie, wie zum Beispiel das präzise Lenk- und Nivelliersystem und der automatische Längsglätter des SP 62i unterstützten das Einbauteam dabei, trotz des engen Zeitplans die hohen Qualitätsanforderungen zu erfüllen. Der Beton wurde mit einem Bagger vor dem Gleitschalungsfertiger SP 62i abgelegt und anschließend mit dem Verteilerschwert der Maschine gleichmäßig verteilt. Exakte Kanten für Abführen von Niederschlagswasser zwingend Flugbetriebsflächen verfügen generell über eine sehr geringe Querneigung, in Keflavik beträgt sie 1%. Die Fläche wurde in 31 Einzelbahnen hergestellt, die mit seitlich eingebrachten Ankern untereinander verbunden sind, um die korrekte Höhenlage der einzelnen Bahnen sicherzustellen. Die Außenkanten der Bahnen stellten dabei eine besondere Herausforderung für den Einbau im Gleitschalungsverfahren dar. Sie müssen über die gesamte Länge exakt rechtwinklig und sauber hergestellt werden und dürfen nicht abfallen. Nur so kann das Niederschlagswasser im späteren Betrieb korrekt abgeführt werden. „Grundvoraussetzung für unseren Erfolg ist Teamwork. Genau deshalb schätzen wir die langjährige Partnerschaft mit Wirtgen sehr. Produktmanagement, Anwendungstechniker und Serviceteams auf der Baustelle arbeiten Hand-in-Hand und immer mit einem Ziel: Lösungen für unseren Projekterfolg.“ (Matthias Neumann, Geschäftsführer HIB Infra GmbH & Co. KG.) Wirtgen Anwendungstechniker unterstützen auch beim Betonrezept Im Grunde wird Beton immer aus Zement, Wasser und verschiedenen Gesteinskörnungen hergestellt. Um die Anforderungen, die sich aus der späteren Beanspruchung des Bauwerks ergeben, erfüllen zu können, bedarf es weiterer Zuschläge und einer exakteren Betrachtung der genannten Hauptkomponenten. Die Anforderungen bei der Erweiterung des Flughafens Keflavik umfassten zum Beispiel einen Beton mit der Druckfestigkeitsklasse C35/45. Um die Druckfestigkeit von 45 N/mm² (kubischer Probekörper) zu erreichen, wurde die Betonrezeptur in Begleitung von Wirtgen Anwendungstechnikern abgestimmt und für den Einbau mit dem Gleitschalungsfertiger optimiert. Ohne Probefelder konnte sofort in situ mit den ersten Pilotbahnen begonnen werden. Diese zeigten eine optimale Qualität in allen geforderten Parametern Verdichtung, Druckfestigkeit, Ebenheit, profilgerechte Lage und Oberflächenrauheit bzw. Griffigkeit. Die Vorfelderweiterung wird in 31 Einzelbahnen hergestellt, die mit seitlich eingebrachten Ankern untereinander verbunden werden. Hohe Ebenheit der Flugbetriebsflächen Die Anforderungen an die Oberflächenebenheit auf Flugbetriebsflächen sind generell sehr hoch. Auf dem Keflavik Airport betrug die maximal zulässige Unebenheit 4 mm auf 4 m. Die Messung nach TP Eben 2007 zeigte allerdings, dass die Abweichungen wesentlich geringer und die erzielte Ebenheit damit deutlich höher als gefordert waren. Ein Qualitätsmerkmal, das sich nur mit einem eingespielten Team und der richtigen Technologie erreichen lässt, wie Hendrik Wendt, Bauleiter & Betontechnologe, HIB Infra GmbH & Co. KG abschließend erklärt: „Wir haben bei diesem Projekt wieder eine ausgezeichnete Zusammenarbeit mit dem Team von Wirtgen erlebt. Dabei sind wir sowohl in der Planungsphase als auch in der Betreuung vor Ort sehr gut beraten und tatkräftig unterstützt worden. Wir konnten nicht zuletzt deshalb einen nahezu reibungslosen Ablauf auf der Baustelle verzeichnen.” Weitere Informationen: Wirtgen Group | © Fotos: Wirtgen

Windhagen, 18.01.2022 - Messe-Highlight der World of Concrete vom 18. - 20. Januar ist der komplette Betoneinbauzug von Wirtgen, bestehend aus neuem Seitenbeschicker WPS 102i, Gleitschalungsfertiger SP 94i und Nachbehandlungsgerät TCM 180i. Mit der TeleMold wird zudem ein innovatives System vorgestellt, das durch flexible und schnelle Arbeitsbreitenänderungen Baustellen effizienter macht. Die Offset-Fertiger SP 15i und SP 25i runden die Lösungen auf dem Wirtgen Group Messestand (West Hall W1540) ab. Bauforum24 Artikel (20.12.2021): Teilerneuerung einer Mischanlage Wirtgen Betoneinbauzug: Beim Einbau mit vorgelegter Bewehrung kommt in der Regel ein Seitenbeschicker in Kombination mit einem Gleitschalungsfertiger und einem Nachbehandlungsgerät zum Einsatz. Weltpremiere Seitenbeschicker WPS 102i Wenn Fahrbahnen und Wege mit einer vorgelegten Bewehrung eingebaut werden, kann die Betonversorgung häufig nur von der Seite erfolgen. Für diese Anwendung prädestiniert sind Seitenbeschicker von Wirtgen. Als erstes Gerät im Einbauzug fahren sie vor Gleitschalungsfertiger und Nachbehandlungsgerät über die Bewehrung hinweg. Die Beschickung erfolgt seitlich durch einen LKW mit Beton, den der Seitenbeschicker gleichmäßig über die gesamte Arbeitsbreite verteilt. Mit dem neuen WPS 102i erweitert Wirtgen nun sein Angebot für 2-Ketten-Seitenbeschicker. Der Beton kann bei Arbeitsbreiten von 4 bis 12 m (12 bis 40 ft) jeweils bis zu 500 mm (20 in) stark vorgelegt werden. Durch den vollmodularen Maschinenaufbau mit standardmäßigen, hydraulischen Schnellkupplungen lässt sich der WPS 102i so einfach umbauen wie sein „kleinerer Bruder“ WPS 62i. Das sorgt für schnelle Transporte und hohe Maschinenverfügbarkeit. Der WPS 102i kann über Leitdrahtabtastung, leitdrahtlose 3D-Anwendungen oder mittels Wirtgen Autopilot 2.0 präzise gesteuert werden. Weltpremiere Inset-Gleitschalungsfertiger SP 94i mit TeleMold Der SP 94i ist ein vollmodularer Inset-Gleitschalungsfertiger der 10-m-Klasse (32-ft-class) und zeichnet sich durch eine enorme Anwendungsvielfalt beim Bau großflächiger Straßen und Flugbetriebsflächen aus. In Las Vegas wird der 4-Ketten-Fertiger erstmals mit TeleMold präsentiert. Die TeleMold ermöglicht eine schnelle und flexible Arbeitsbreitenveränderung von bis zu 1 m (3 ft) pro Seite, also insgesamt 2 m (6 ft). Durch kurze Umbauzeiten wird eine hohe Maschinenverfügbarkeit und Nutzungsdauer erzielt. Die TeleMold ist neben den Schnellwechselelementen der Schalung auch mit einer Schnellwechselvorrichtung für die Vorderwand und die Rüttleraufhängungen ausgestattet. So kann zum Beispiel am gleichen Tag eingebaut und die Arbeitsbreite umgebaut werden. Das System ist verfügbar für die Gleitschalungsfertiger SP 64i, SP 94i und SP 124i. Offset-Gleitschalungsfertiger SP 15i mit praxisorientierten Neuheiten Der SP 15i, kommt mit zwei neuen Features zur World of Concrete. So verfügt der Spezialist für den hochwertigen Einbau von monolithischen Profilen im Offset-Verfahren jetzt über eine ausziehbare Erweiterung der Bedienplattform. Sie erlaubt Bedienern eine bessere Übersicht auf das Einbauergebnis, die Betonzuführung, den Übergabetrichter und in den Verdichtungsraum der Mulde. Die ebenfalls neue „Curb Depressor Schalung“ ist mit einem hydraulisch verstellbaren, in die Mulde integrierten, Einsatz ausgestattet. Er wird zur Erstellung von Absenkungen an Bordsteinprofilen genutzt, z. B. an Einfahrten. Manuelle Nacharbeiten werden dadurch signifikant reduziert. Weitere Informationen: WIRTGEN GROUP | © Fotos: Wirtgen

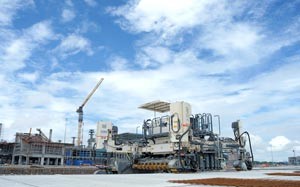

Windhagen, 29.01.2020 - Das erste Flugzeug, das auf dem neuen Yogyakarta International Airport (YIA) auf der indonesischen Insel Java landete, war ein A320 aus Jakarta. Am Flughafen-Bau maßgeblich beteiligt: Elf Gleitschalungsfertiger von Wirtgen. Nach der endgültigen Fertigstellung des YIA sollen dort jährlich bis zu 20 Millionen Passagiere starten und landen können. Mit einer Terminalfläche von aktuell 130.000 m² ersetzt der neue Flughafen den Adisutjipto Airport, der aufgrund zu geringer Kapazitäten überlastet ist. Bauforum24 TV Video (13.05.2019): WIRTGEN Kaltfräse W 210 Fi Vier Wirtgen Betonfertiger übernahmen auf dem YIA den präzisen und wirtschaftlichen Einbau der Betonflächen. Eine besondere Herausforderung beim Großprojekt in Yogyakarta war der enge Zeitplan. Um die termingerechte Fertigstellung der Betonbahnen einzuhalten, waren zuverlässige Lösungen aus einer Hand gefragt. Und die lieferten die Wirtgen Group Vertriebs- und Servicegesellschaft in Singapur in Kooperation mit dem indonesischen Wirtgen Group Händler PT Gaya Makmur Tractors prompt. Dazu zählten neben der großen Maschinenflotte auch die technische Unterstützung und Anwendungsberatung vor Ort. Betonflächen überzeugen mit hoher Qualität Am Ende bildeten vier Betonfertiger vom Typ SP 64, sechs SP 500 und ein SP 84i das leistungsstarke Team für den präzisen und wirtschaftlichen Einbau der 3.250 m langen und 45 m breiten Start- und Landebahn, ihrer Verbindungswege und des Vorfeldes. Die Wirtgen Gleitschalungsfertiger meistern unterschiedlichste Anforderungen. Auch die präzise Fertigung der Betonflächen ohne die auf Flughäfen häufig verwendeten festen Stahlschalungen ist kein Problem. Der Einbau der 50 cm dicken Betonschicht erfolgte je nach zu erstellender Fläche in 2 m, 5 m, oder 6 m Arbeitsbreite. Zugleich wurden die in einem Querabstand von 30 cm auf Körben vorgelegten Dübel sowie ein Drahtgitter als zusätzliche Bewehrung in den Beton eingearbeitet. „Die Qualität der Betonflächen ist sehr gut“, sagte Andek Prabowo, Geschäftsführer bei PT PP Presisi Tbk Group of PT PP (Persero) Tbk. Auch in Sachen Leistung überzeugten die Maschinen auf ganzer Linie. „Im zweiten Bauabschnitt soll der Flughafen um weitere 65.000 m² wachsen. Auch die Landebahn wird um 350 m verlängert“, so Prabowo. Die Wirtgen Gleitschalungsfertiger-Flotte steht bereit. Flughafenbau-Spezialist Wirtgen Wirtgen ist unabhängig von Spezifikation und Standort der Technologie- sowie Qualitätspartner beim Flughafenbau. Ein lückenloses Produktportfolio, das Know-how erfahrener Anwendungsexperten und der weltweit zuverlässige Service sind die entscheidende Basis dafür. Dank ihrer Anwendungsvielfalt meistern die Gleitschalungsfertiger die unterschiedlichsten Anforderungen vor Ort – weltweit. So ist zum Beispiel auch die präzise Fertigung der Betonflächen ohne die auf Flughäfen häufig verwendeten festen Stahlschalungen kein Problem. Aufgrund der enormen Präzision der Gleitschalungsfertiger von Wirtgen können Betonkanten im 90°-Winkel erstellt werden. Weitere Informationen: WIRTGEN GmbH | © Fotos: WIRTGEN

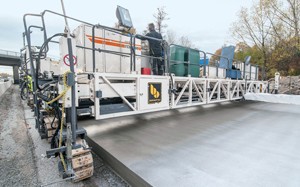

Windhagen, August 2016 - Vier Baustellen, vier Firmen, vier Bundesländer, eine Bauweise: der zweilagige Betoneinbau mit dem Gleitschalungsfertiger SP 1500 von Wirtgen ist in Deutschland auf Erfolgskurs. Immer mehr Planer setzten bei der Sanierung von Betonautobahnen auf diese Technologie, denn sie bietet wirtschaftliche und technische Vorteile. Bauforum24 Artikel (15.07.2016): Wirtgen Fräsen und Bodenstabilisierer Bei Einbaugeschwindigkeiten von ca. 50 m/h schaffte Berger Bau mit dem SP 1500 Einbauzug von Wirtgen auf der A1 bei Trier Tagesleistungen von 500 m/Tag. Der zweilagige Betoneinbau begegnet dem aufmerksamen Beobachter derzeit bei der Sanierung vieler deutscher Autobahnen, denn mit dieser Bauweise kann man lärmmindernden, griffigen Waschbeton wirtschaftlicher einbauen. Das Konzept: Auf einem hochwertigen und tragfähigen Unterbau wird ein Unterbeton eingebaut. Er ist üblicherweise 20 – 24 cm dick. Darauf wird ein Oberbeton (Waschbeton) eingebaut, der in der Regel zwischen 5 und 8 cm stark ist. Der Gleitschalungsfertiger baut beide Betonsorten vollautomatisch frisch in frisch ein. Hinsichtlich der Druck-, Biegezug- und Spaltzugfestigkeit gelten sowohl für Unter- als auch Ober- bzw. Waschbeton die gleichen Anforderungen. Unterschiede bestehen allerdings in der Betonzusammensetzung in Bezug auf Sieblinie, Größtkorn, Zementgehalt und Anforderungen an die Gesteinskörnungen. Während im Unterbeton rund 350 kg Zement je m³ ausreichen, sind im Waschbeton 420 kg Zement / m³ gefordert. Beim Waschbeton ist die grobe Gesteinskörnung, also die Gesteine > 2 mm, von besonderer Bedeutung. Damit die Betondecke dauerhaft griffig, lärmmindernd und gegen äußere Einflüsse widerstandsfähig ist, kommen nur Edelsplitte mit erhöhten Anforderungen an die Bruchflächigkeit, Kornform und Polierresistenz zum Einsatz. Nach dem Einbau der beiden Betonschichten bringt ein TCM, das zum SP 1500 passende und ebenfalls aus dem Hause Wirtgen stammende Nachbehandlungsgerät, auf die frisch geglättete Oberfläche gleichmäßig einen Oberflächenverzögerer auf. Abhängig von den klimatischen Randbedingungen wird wenige Stunden nach Herstellung der Betondecke die grobe Gesteinskörnung durch Bürsten an der Oberfläche freigelegt. Dadurch entsteht eine griffige Oberfläche mit einer hohen Profilspitzenzahl und einer Textur, die das Reifen-Fahrbahn-Geräusch dauerhaft auf niedrigem Niveau hält. Auf der A9 hatte Max Bögl rund 70 Personen zeitgleich im Einsatz. Neben den zwei Maschinenbedienern der beiden Wirtgen Betonfertiger SP 1500 setzte sich die Baustellen-Mannschaft aus dem Bodenpersonal sowie den Bedienern der Betonmischanlage und den Lkw-Fahrern zusammen. Schlüssel zum Erfolg für den Einbau ist ausreichend Nachschub bei beiden Betonsorten. Kein Wunder also, dass Christoph Hofmeister, Bereichsleiter bei Max Bögl, als größte Herausforderung beim zweilagigen Betoneinbau die Logistik nennt: „Wir haben für das Projekt auf der A9 während der Einbauphase 45 Sattelzüge im Fluss, wir bewegen 6.500 – 7.000t Sand, Kies und Splitte am Tag, dazu kommen 27 Züge Zement täglich. Das entspricht einer Bindemittelmenge von rund 750t. Der Beton wird in unserer Mischanlage mit einer Nominalleistung von 300 m³/h gemischt. Das ist derzeit die größte mobile Anlage weltweit. Der Bau dieser Betonfahrbahn ist ein komplexes System aus Maschine, Material, Wetter, Umgebungsbedingungen – und den Menschen. Damit das gelingt, muss einerseits die Technik einwandfrei mitspielen und andererseits das Team Hand in Hand arbeiten und sauber miteinander kommunizieren.“ Ist die Logistik gut organisiert, sorgt die intelligente Technik der Wirtgen Maschinen für einen präzisen und hochwertigen Einbau. Die Teilprozesse sind dabei auf zwei Geräte aufgeteilt: Im Unterbetonfertiger arbeiten Dübel- und Ankersetzer, der Oberbetonfertiger sorgt mit dem Quer- und Längsglätter für eine ebene Oberfläche. Beide Gleitschalungsfertiger besitzen eine intelligente Steuerung, die ein ideales Einbauergebnis ermöglicht. Im Anschluss sorgt ein Nachbehandlungsgerät vom Typ TCM 1800 für das Finish der Oberfläche nach Wunsch. Rund um die Uhr baute das Team von Bickhard Bau auf der A5 bei Karlsruhe-Durlach ein. Eines der technischen Highlights beim SP 1500 von Wirtgen ist der integrierte Dübel- bzw. Ankersetzer. Die beiden vollautomatisierten Komponenten rütteln Dübel und Anker in frei wählbaren Abständen in den vorverdichteten Frischbeton ein. Dabei ist das Einbringen der Dübel clever gelöst: Um einen kontinuierlichen Vorschub des Gleitschalungsfertigers zu ermöglichen, verharrt der beweglich gelagerte Dübelsetzer so lange über der Querfuge, bis der Einrüttelprozess abgeschlossen ist. Dabei wird der gesamte Vorgang elektronisch überwacht, so dass die korrekte Lage der Dübel sichergestellt ist. Die typische Dübellage bei den hier beschriebenen Projekten war in der Mitte der fertigen Betondecken, das heißt bei 14-15 cm, und entspricht exakt den Vorgaben der ZTV Beton (Zusätzliche Technische Vertragsbedingungen und Richtlinien für den Bau von Fahrbahndecken aus Beton). Beim Einbau von Waschbeton ist auch die Nachbehandlung von großer Bedeutung. Der TCM, das Nachbehandlungsgerät von Wirtgen, kann mit Bürsten oder Kämmen ausgestattet werden, die dem Beton eine definierte Textur verleihen. Hier wird auf die fertig geglättete Oberfläche ein Kombinationsmittel aus Oberflächenverzögerer und Nachbehandlungsdispersion exakt dosiert aufgetragen. Einerseits wird durch den Verzögerer das Erstarren und die Anfangserhärtung an der Betonoberfläche (ca. 1 mm) für eine begrenzte Zeit verhindert, andererseits verhindert die Dispersion ein Austrocknen der Betonoberfläche und damit das Entstehen von Rissen an der Oberfläche. Sobald der Beton ausreichend erhärtet und befahrbar ist, wird das Gerüst der groben Gesteinskörnungen durch Ausbürsten freigelegt. Im Anschluss trägt man auf die gebürstete Oberfläche noch einmal eine Nachbehandlungsdispersion auf. Das Vlies auf dem Unterbau vermeidet, dass Reflexionsrisse aus Unterbau in die Betondecke übertragen werden. Wirtgen stellt den SP 1500 als 2- und 4-Ketten-Maschinen her. Michael Niedermaier, Bauleitung Betonstraßenbau bei Berger Bau erklärt, warum er sich für die Version mit vier Ketten entschieden hat: „In Deutschland werden viele kleine Baulose ausgeschrieben. Darum wird unser SP 1500 oft umgesetzt und transportiert – da bieten die 4-Ketten-Maschinen die nötige Flexibilität. Damit ist auch das Umsetzen in Längsfahrt am Ende der Betonage, zum Beispiel über Bauwerke, einfacher als mit der 2-Ketten-Version.“ Jörg Ackermann, Einbaumeister bei Bickhardt Bau, bestätigt das: „Hier auf der A5 arbeitete der SP 1500 in verschiedenen Abschnitten. Dabei mussten wir das Gerät auch über Brücken transportieren. Außerdem hilft uns die sehr geringe Transportbreite, durch die ein schnelles Umsetzen der Maschinen mit geringem Montage- und Demontageaufwand möglich ist.“Christoph Hofmeister von Max Bögl kennt noch zwei Gründe, die für die 4-Ketten-Geräte sprechen: „Im Unterbetonfertiger liegt bei der 4-Ketten-Maschine der Dübelsetzer zwischen den Kettenlaufwerken. Dadurch kann man ihn besser überwachen und erreichen. Und nicht zuletzt liegt insbesondere der Oberbetonfertiger als 4-Ketten-Gerät stabiler auf, weil die Geometrie durch die Schwenkarme einen günstigeren Hebelabstand sowie ein optimales Kräfte- und Torsionsverhältnis zur Folge hat.“ Auf den vom SP 1500 frisch eingebauten Waschbeton trägt das Nachbehandlungsgerät TCM 1800 von Wirtgen eine Kombination aus Oberflächenverzögerer und Dispersion auf. So wird die Oberfläche vor dem Austrocknen geschützt und das Erstarren sowie die Anfangserhärtung an der Betonoberfläche (ca. 1 mm) für eine begrenzte Zeit verhindert. Mehrere Varianten gibt es auch bei den Rüttlern. So setzen zum Beispiel drei der Firmen für die Verdichtung des Oberbetons auf elektrische T-Rüttler, die sich insbesondere für den Einbau dünner Lagen eignen. Bickhardt Bau bevorzugt eine andere Lösung und verwendet Vibrierrahmen mit Außenrüttlern. Unabhängig von der Ausstattung der einzelnen Fertiger erreichten die vier Firmen je nach Einbaubreite und -dicke Tagesleistungen von 550 m beim Ein-Schicht-Betrieb und bis zu 1.100 m im 24-h-Betrieb. Eine beachtliche Leistung, für die Einbaumeister Jörg Ackermann von Bickhardt Bau, seit 25 Jahren im Betonbau beschäftigt, ein himmlisches Bild fand: „Diese Bauweise gleicht einem Planetengetriebe: Es gibt viele Bausteine, die für den Erfolg wichtig sind, aber der Gleitschalungsfertiger von Wirtgen gibt den Takt vor. Er ist unser Sonnenrad.“ Weitere Informationen: Wirtgen ( © Fotos: Wirtgen )
