München - Damit Deutschland zum Austragungsort der Fußball-Europameisterschaft werden konnte, rüsteten sich Fußballstadion in der ganzen Republik für das Großereignis. So auch die Allianz Arena in München, in der sechs Spiele ausgetragen wurden. Um für die passenden Bedingungen zu sorgen, wurden zahlreiche Umbaumaßnahmen im und rund um das Stadion begonnen. Bauforum24 Artikel (10.07.2024): Umschlagbagger Cat MH3050 Die runde Bohrkrone mit 980 Millimeter Durchmesser grub sich in den Asphalt ein. Hierzu zählte auch die Zufahrt zum Stadion und den Parkhäusern über die Werner-Heisenberg-Allee. Die Allee erhielt einen neuen Straßenbelag, um dem Schwerlastverkehr gewachsen zu sein. Damit verbunden war auch der Einbau neuer Schachtabdeckungen. Das war ein Fall für die Firma Haenlein, die im Auftrag der Strabag für den Neueinbau mithilfe eines neuen Cat Radladers 908 mit angebauter Schachtabdeckungsfräse sorgte. Grundlage war ein konisches Frässystem mit Kernbohrung rund um die Schachtabdeckung. Polier Hermann Stroh steuerte die kompakte Maschine mit Vollausstattung, welche die Zeppelin Niederlassung München und Zeppelin Gebietsverkaufsleiter Wolfgang Brecht empfohlen hatten. „Worauf es hier ankam, war die High-Flow-Hydraulik“, erklärt er. Denn die Fräse war auf eine Hydraulikleistung von hundert Litern pro Minute bei 210 Bar angewiesen – das war Grundvoraussetzung, um die Fräse zu betreiben. In knapp vier Minuten war das konische Loch gefräst, Metallabdeckung und Asphaltpfropfen waren herausgeholt. Die Frästiefe betrug 30 Zentimeter. Wie mit einem scharfen Zirkel wurde die alte Schachtabdeckung freilegt. Ob Asphalt- oder Betonbelag: Das Material spielte für die Fräse keine Rolle. Bearbeitet wurden von der fünf Mann starken Kolonne rund um Hermann Stroh ganze Straßenzüge. Das Verfahren hat Vorteile, wie der Polier erklärt: Würde er Asphaltfräsen verwenden, dann bliebe an jeder Schachtabdeckung ein rechteckiger Bereich ungefräst zurück. Diesen müsste er dann später mit Presslufthämmern entfernen. Das Freistemmen wäre zeit-, personal- und letztlich kostenintensiv. Anders war es mit seiner Fräse am Cat Radlader 908. Schnell waren die Arbeiten mit Warnbaken abgesichert, die Fahrspur gesperrt und die Baumaschine konnte loslegen. Die 160 Kilogramm schwere Schachtabdeckung wurde herausgehoben. 13 konische Schachtabdeckungen wurden auf der asphaltierten Werner-Heisenberg-Allee gesetzt. Hermann Stroh setzte dazu die eigens entwickelte Schachtrahmenfräse ein. Die runde Bohrkrone betrug rund 980 Millimeter Durchmesser und grub sich in den Asphalt ein. Wie mit einem scharfen Zirkel wurde die alte Schachtabdeckung freilegt. Das Fräsgut wurde gleich von zwei Mitarbeitern zusammengekehrt und in die bereitgestellten Wannen geschaufelt. Die Bohrkrone musste nicht mit Wasser gekühlt werden. Mit einer Greifzange, am Cat 908 eingehängt, wurde die freigebohrte, rund 160 Kilogramm schwere Schachtabdeckung herausgehoben. Die neue, jetzt konische Abdeckung lag bereits parat. Sofort wurde eine Schmutzauffangwanne in den Schacht gespannt. Sie verhinderte, dass Fräsgut beim sorgfältigen Säubern und Wässern in den Kanal fiel. Dann kam eine Drei-Punkt-Justiervorrichtung mit Nivellierlineal ins Spiel, um millimetergenau die Höhe des konischen Schachtrahmens zu justieren. Zwei bis drei Sack Pagel Vergussmörtel wurden frisch angemischt im Mischkübel Haestra Gigant. Eine Luftmantel-Schlauchschalung wurde innen gesetzt und aufgepumpt, um die Fugen abzudichten. Anschließend wurde der Vergussmörtel in die Fuge gegossen – in äußerster Konzentration, nichts sollte auf die neue Straße gelangen. Das Team brauchte keine großen Worte – es war eingespielt. „Jeder Handgriff saß und jeder wusste, was zu tun ist“, meint Hermann Stroh. Schnell war der Mörtel in knapp zehn Minuten ausgehärtet. Der letzte Schritt: Die Fuge zwischen konischem Gussrahmen und Asphalt verschloss eine 150 Grad Heißvergussmasse. Somit war eine Abdeckung nach knapp 40 Minuten belastbar, der Verkehr konnte wieder fließen. In knapp vier Minuten war das konische Loch gefräst, Metallabdeckung und Asphaltpfropfen waren herausgeholt. Vor über 20 Jahren hatte die Firma Haenlein das Verfahren entdeckt und weiterentwickelt. Die Anregung, es mit kegelförmigem Schachtrahmen zu versuchen, kam durch den Stöpsel in der Badewanne. Durch diese Form hatte der Schachtrahmen eine weit größere Auflagefläche. Das Gewicht eines darüberfahrenden Fahrzeugs wurde zu rund 80 Prozent seitlich in die Tragschicht abgeleitet, es kamen auf der Kanalkonstruktion nur mehr 20 Prozent an. Im Gegensatz zu den Standard-Modellen mit hundert Prozent senkrechtem Lastabtrag, die zu hundert Prozent auf die Kanalkonstruktion wirkten. „Alle zehn Jahre in etwa müssen Schachtabdeckungen in stark belasteten Straßen saniert werden. Sie sollten möglichst lange heben, was mit unserem Verfahren der Fall war“, so Hermann Stroh zu den Anforderungen. Er und sein Team können auf sechs Fräsen und zwei Cat Radlader 908 zurückgreifen. Damit sind sie mit dem von Haenlein weiterentwickelten Verfahren in ganz Süddeutschland unterwegs, wenn im Zuge von Sanierungs- und Neubaumaßnahmen im Stadtverkehr, in Straßentunnels, in Ortsdurchfahrten und auf Ausfahrten von Autobahnen-Ausfahrten die abgesenkten Schachtabdeckungen erneuert werden müssen. Oder eben zur Fußball-EM. Weitere Informationen: Zeppelin Baumaschinen GmbH | © Fotos: Zeppelin

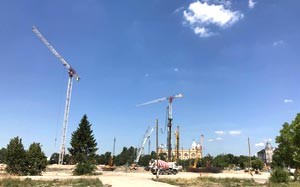

Zweibrücken, 04.12.2018 - Seit Anfang 2017 laufen die Arbeiten am neuen Puskás Ferenc Fußballstadion in Budapest, das an gleicher Stelle wie das 1953 erbaute und 2016 abgerissene Stadion gleichen Namens errichtet wird. Nach dem geplanten Abschluss der Bauarbeiten im November 2019 wird die über 300 Meter lange und bis zu 50 Meter hohe Arena Platz für 67.000 Zuschauer bieten. Dafür, dass der ehrgeizige Zeitplan eingehalten wird, sorgen auf der Baustelle auch 15 Turmdrehkrane. Die meisten davon sind Terex® Turmdrehkrane des ungarischen Kranverleihers TDH Toronydaru Kft, die bei ihrer Arbeit unter anderem von einem Demag® CC 6800-1 Raupenkran der Firma Sarens unterstützt werden. Bauforum24 Artikel (22.11.2018): Demag AC 45 City Kran Sportliche Höchstleistung: Terex CTT Turmdrehkrane und Demag CC 6800-1 Raupenkran errichten neues Puskás Ferenc Stadion in Budapest Die Liste der eingesetzten Terex Turmdrehkrane ist lang: Die Modellpalette reicht vom GTS 511B über den CTT 91-2.5 und den CTT 91-5 bis hin zum CTT 181 und dem CTT 331. Auf die Frage, warum ausgerechnet dieser Hersteller so stark vertreten ist, antwortet der Technische Leiter bei TDH Toronydaru, Sandor Zubor: “Die Terex Turmdrehkrane passten zum einen perfekt auf das Anforderungsprofil des Bauwerks hinsichtlich ihrer Höhen und Hubleistungen; und zum anderen gibt es nur wenige Krane vergleichbarer Größe in Ungarn, die den anstehenden Aufgaben auf der Baustelle hätten gerecht werden können.“ Montagefreundliche Konstruktion erleichtert Aufbau Als logistischer Vorteil bei der Wahl der Krane erwies sich die räumliche Nähe der TDH Niederlassung zur Baustelle: Für die gerade einmal zwölf Kilometer benötigte man lediglich eine halbe Stunde. „Insgesamt waren jedoch immerhin schätzungsweise 80 bis 100 LKW-Transporte nötig, um alle Krane vor Ort zu bringen“, berichtet TDH Geschäftsführer Dr. Oliver Vonhauser. Beim Aufbau der Krane für die beiden größten ausführenden Bauunternehmen Magyar Építő and ZÁÉV kam dem je nach Erfordernis zwölf bis 14 Mann starken TDH Team die montagefreundliche Konstruktion der Terex Krane entgegen: Kleinere Krane wie der CTT 91 waren an einem Tag errichtet, aber auch für die größeren Modelle CTT 331 benötigte die routinierte Mannschaft gerade einmal drei bis vier Tage. Der logistische Aufwand für den Transport des Demag CC 6800-1 Raupenkrans war bedeutend größer: Er musste von seinem letzten Einsatzort in Peru zunächst einmal per Schiff nach Antwerpen gebracht werden und von dort über die Straße nach Budapest. Alleine die Schiffsreise beanspruchte 25 Tage. Für den Aufbau vor Ort waren dann noch einmal zwei Wochen fällig – allerdings inklusive der für den Einsatz erforderlichen Befestigung des Untergrunds, der Superlift-Montage und der Vorbereitung der ebenfalls benötigten SPMT-Schwerlastmodule. Die Herausforderung beim Aufbau bestand insbesondere darin, dass der Sarens Mannschaft dafür nur sehr eingeschränkter Platz auf der Baustelle zur Verfügung stand. Aber auch diese Schwierigkeit konnte das Sarens Team problemlos meistern, so dass der Terex CC 6800-1 Raupenkran wie geplant seine Aufgabe in Angriff nehmen konnte: Den Hub von verschiedenen Stahlträgern für die Dachkonstruktion. Die 125 Tonnen schweren Träger für den äußeren Dachbereich mussten auf einem Radius von 35 Metern gehoben werden, die für den inneren Dachbereich mit einem Gewicht von 85 Tonnen in einem Radius von 65 Metern. Präzise geplante „Mannschaftsaufstellung“ für ein perfektes Zusammenspiel Damit die Terex Turmdrehkrane ihre Aufgaben ebenfalls bestmöglich erfüllen können, wurden sie zur vollständigen Abdeckung des erforderlichen Einsatzspektrums mit Hakenhöhen von knapp 32 Metern bis hin zu 85 Metern errichtet. Die meisten der Krane stehen auf Fundamentankern, einige sind jedoch auch auf Basis Chassis montiert. „Die Herausforderung auf einer derart großen Baustelle mit so vielen Kranen liegt in der Koordination, die ein reibungslos synchronisiertes Arbeiten aller Gewerke ermöglichen muss“, erklärt Tibor Major, der den Einsatz mit vorbereitet hat. Vor allem die Abstimmung mit den Mobilkranen erfordert ein sehr präzises und gewissenhaftes Vorgehen, das die erfahrene Mannschaft von TDH Toronydaru Kft. jedoch sicher beherrscht. „Dabei erweist sich natürlich die gute Kommunikationsfähigkeit zwischen den Führern der Terex Turmdrehkrane und des Demag Raupenkrans als überaus vorteilhaft“, betont Peter Nagy vom TDH Verkaufsteam. Aber auch die Tatsache, dass alle eingesetzten Turmdrehkrane mit Inverter-Antriebstechnik ausgestattet sind, erleichtert die Koordination hinsichtlich Arbeitsgeschwindigkeit und Manövrierfähigkeit sehr. Baufortschritt im Plan So ausgestattet, können die Krane ihr anspruchsvolles Aufgabenspektrum vor Ort schnell, sicher und zuverlässig erfüllen – und das ist breit gefächert: Es reicht vom Heben von Betonkübeln und Stahlarmierungen bis hin zum Einbringen vorgefertigter Stahl- und Betonelemente. „Der Arbeitsfortschritt verläuft bislang absolut reibungslos. Deshalb gehen wir davon aus, dass unsere Krane ihren Job auf der Baustelle termingerecht bis zum Februar 2019 abschließen werden“, zeigt sich Oliver Vonhauser optimistisch. Dazu leistet auch der Demag CC 6800-1 Raupenkran seinen Beitrag, der bis Dezember 2018 insgesamt 75 Stahlkonstruktionen für das Dach gehoben haben wird. Die Fußballfans in ganz Europa können also Stand heute davon ausgehen, dass im neuen Puskás Ference Stadion die vorgesehenen Spiele der European Championship 2020 mit Terex und Demag Unterstützung wie geplant stattfinden werden. Weitere Informationen: Terex Deutschland GmbH| © Fotos: Terex
