Volvo CE beim Bau Speichersees

Ismaning - Mit Abschluss des Projekts Kühtai 2 sollen ab 2026 mehr als 200 Millionen kWh erneuerbare Energie in das österreichische Stromnetz fließen. Volvo-Baumaschinen leisten bei der Mammutaufgabe einen enormen Beitrag.

Bauforum24 Artikel (08.11.2024): Neue Volvo High-Reach-Bagger

Handschlagqualität in Aktion: Wie Volvo CE und Ascendum das Großprojekt Kühtai 2 stemmen

„Die Erweiterung der Kraftwerksgruppe Sellrain-Silz soll kein Projekt für TIWAG werden, sondern eines für alle“, schreibt die TIWAG-Tiroler Wasserkraft AG auf ihrer Homepage. Kern jener Erweiterung ist der Bau eines dritten Speichersees und eines zusätzlichen Pumpspeicherkraftwerk, zusammengefasst unter dem Projektnamen „Kühtai 2“. Ziel: Die Erzeugung von jährlich rund 216 Millionen kWh grünen Stroms – zusätzlich zu den 531 Millionen kWh aus der bestehenden Kraftwerksgruppe.

Peter Wetzlinger, 40 Jahre alt und seitens der Swietelsky mit der Bauleitung betraut, teilt mit Blick auf die dringend gebotene Energiewende die „Eines-für-Alle“-Devise: „So ein Projekt ist nicht alltäglich, und auch mir ist der Faktor Mensch sehr wichtig: Wir bauen es mit Menschen und am Ende des Tages soll es den Menschen langlebig dienen.“

Swietelsky ist neben Jäger Bau und Bodner eine von drei Firmen, die als Baukonsortium das Projekt abwickeln. Swietelsky hat den technischen Lead, mit Wetzlinger als Projektleiter der ARGE (Arbeitsgemeinschaft – Sperre Kühtai). Vom gesamten Bauvolumen von etwa einer Milliarde Euro entfallen rund 425 Millionen auf die ARGE.

Für Wetzlinger ist der Bau ein absolutes Highlight, nicht nur beruflich: „Ich bin jetzt seit vier Jahren hier, bleibe bis zum Ende und bin ja nicht allein: Es braucht viele Zahnräder, damit das Uhrwerk funktioniert. Hier arbeiten rund 620 Personen aus über 10 Nationen, das ist ein richtiges kleines Dorf mit eigener Kantine. Wir sind alle fernab von zu Hause, da muss das private Umfeld mitspielen und man muss es auch mögen. Es geht nicht nur ums Geld, sondern Teil des Teams bei einem solchen Projekt zu sein.“

Unterirdische Höchstleistung: Kraftwerk und Stollennetz in der Felskaverne
Das eigentliche Kraftwerk von Kühtai 2 wird vollkommen unterirdisch in einer Felskaverne errichtet und ist für den Pumpspeicherbetrieb konzipiert. Für die Spezialisten stehen dabei gleich mehrere Aufgaben an. Unter der Erde zählen dazu diverse Versorgungszufahrtsstollen (ein 8 Kilometer langes Stollennetz im Sprengvortrieb), sowie der 25,5 Kilometer lange Beileitungsstollen mit 4,20 Meter Durchmesser, der mit einer 800-Tonnen-Tunnelvortriebsmaschine aufgefahren wird. „Das ist ein Freispiegelstollen, in dem über sechs Wasserfassungen mit bis zu 13,5 Kubikmeter pro Sekunde Wasser eingezogen wird“, präzisiert Wetzlinger. Die Beileitung erschließt das zusätzliche Einzugsgebiet im mittleren, östlichen Ötztal und im hinteren Stubaital, wobei das gefasste Wasser in den Speicher Kühtai fließt. Der Speicher selbst fasst 31 Millionen Kubikmeter und füllt sich zweieinhalbmal im Jahr, vorwiegend in der Herbst- und Frühjahrperiode.

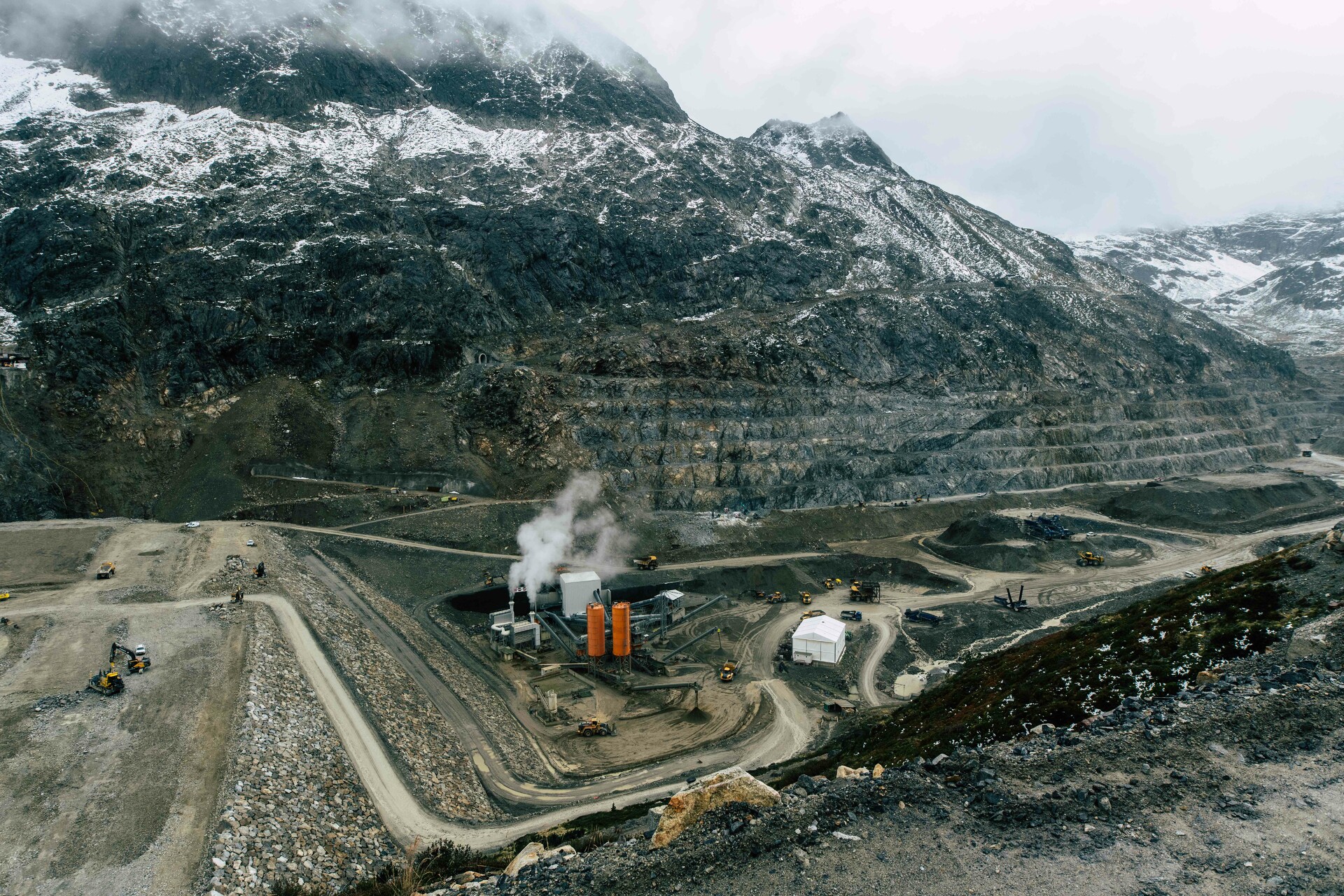

„Um die 31 Millionen Kubikmeter auffüllen zu können, bedarf es eines 7 Millionen Kubikmeter Schüttdammes mit einer ähnlichen Erdkerndichtung. Diese 7 Millionen Kubikmeter werden vor Ort gewonnen: Im Untertagebereich wird das ausgebrochene Material verwertet und alles Locker-Gestein im Stauraum wird unter der späteren Wasseroberfläche abgegraben und im Damm eingebaut. Zusätzlich müssen wir noch 2,2 Millionen Kubikmeter Fels sprengen – gegenwärtig zwischen 50.000 und 60.000 Kubikmeter in der Woche.“ Zahlen zum Nachschub liefert Wetzlinger auch noch mit: „Pro Woche haben wir einen Sprengstoffverbrauch von 50 Tonnen und am Tag einen Dieselverbrauch von 16.000 Liter.“

Flaggschiff mit Effizienz: Der EC950F und seine Rolle im Projekt
Damit spannt er den Bogen zu den rund 200 Baumaschinen, die beim Projekt im Einsatz sind, und von denen mehr als 60 von Volvo CE stammen. Flaggschiff der -Baggerflotte ist ein nagelneuer EC950F. Der 90-Tonner ist momentan der erste seiner Art in Österreich, bekommt aber bald Verstärkung: Ein zweites Exemplar hat die Arbeitsgemeinschaft bereits geordert. „Wir haben Ladespiele simuliert und daraus ergab sich ein Bedarf zwischen 90 bis 100 Tonnen“, erklärt Wetzlinger. „In dieser Größenklasse ist der Markt groß – aber eigentlich für uns auch eingeschränkt, weil wir mit Partnern arbeiten wollen, auf die wir vertrauen können. Und wir wissen nun mal, dass uns mit Ascendum ein guter Partner in gewohnter Qualität zur Verfügung steht.“ Die bisherigen Erfahrungswerte sprechen eindeutig dafür, dass sich das Vertrauen auszahlt: „50 bis 55 Liter pro Betriebsstunde im vollen Betriebsmodus auf einer Seehöhe von 2.250 Meter! Wir haben beim Start nicht daran geglaubt und dachten, die Maschine verbraucht mehr. Aber die Prognosen von Ascendum haben sich bewahrheitet.“

„Es geht ja aber nicht nur um den Preis und den Kraftstoff“, fährt Wetzlinger fort, „sondern auch um die Servicekosten. Und da hat uns dann das Gesamtpaket aus Zuverlässigkeit und Preis-Leistungsverhältnis überzeugt.“ Serviceverträge von Ascendum nimmt Swietelsky generell immer in Anspruch, wobei es in der Ausgestaltung auf den Einsatz ankommt. Im Kühtai-Projekt sind es Vollwartungsverträge, wozu Wetzlinger kommentiert: „Es sind ja doch einige Spezialmaschinen im Einsatz, die in dieser Form nicht alltäglich sind. Da brauchst du Fachleute, die Gewehr bei Fuß stehen, wenn im Einsatzfall etwas zu richten ist. Ascendum selbst hat ein großes und breites Flächennetz, wir haben gute Kontakte und somit hat man innerhalb kürzester Zeit die zuständigen Personen und auch Ersatzteile vor Ort.“ Schlussendlich bringt Wetzlinger die Zusammenarbeit kurz und bündig auf den Punkt: „Es ist eine Handschlag-Qualität, die man sich gemeinsam erarbeitet hat.“

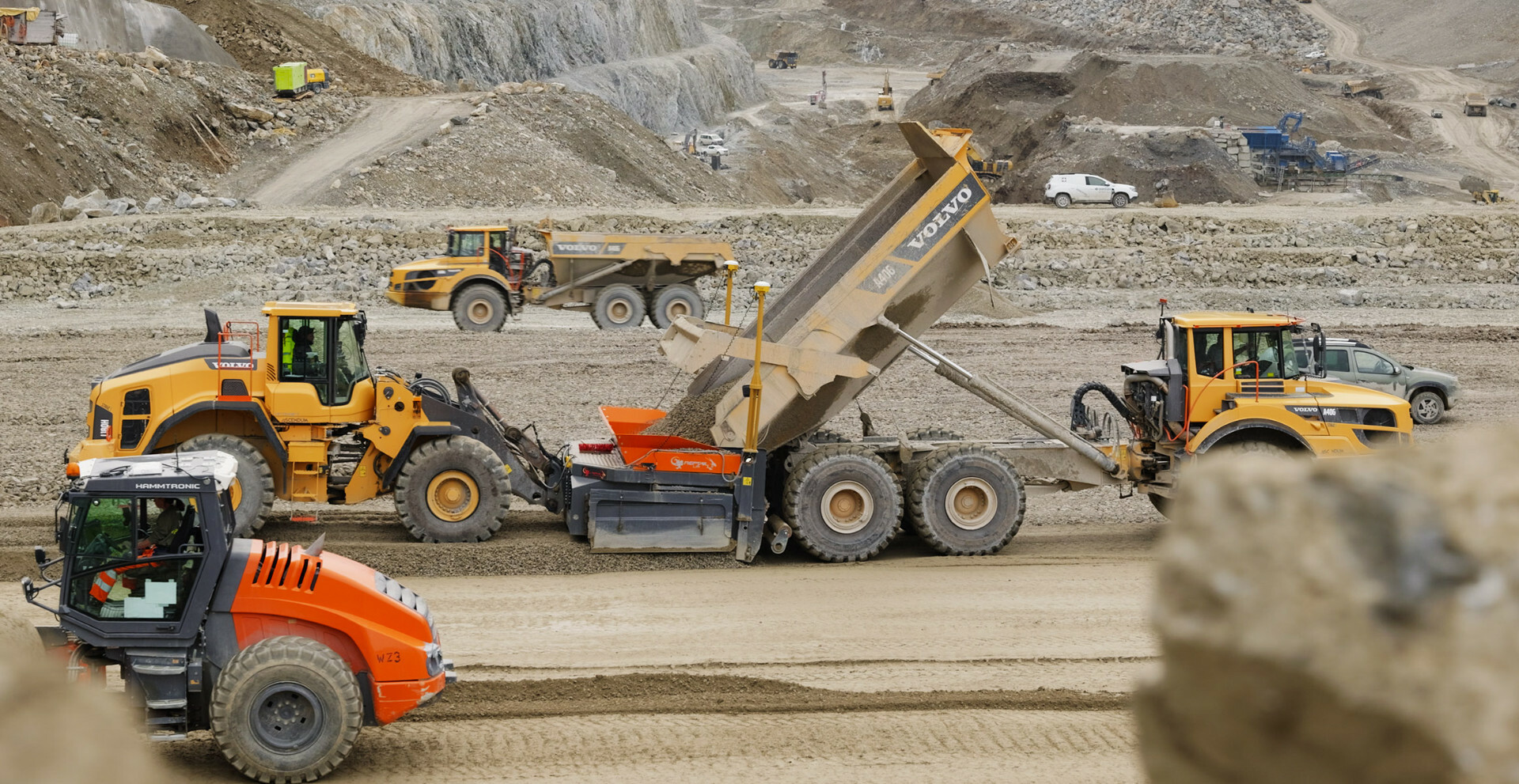

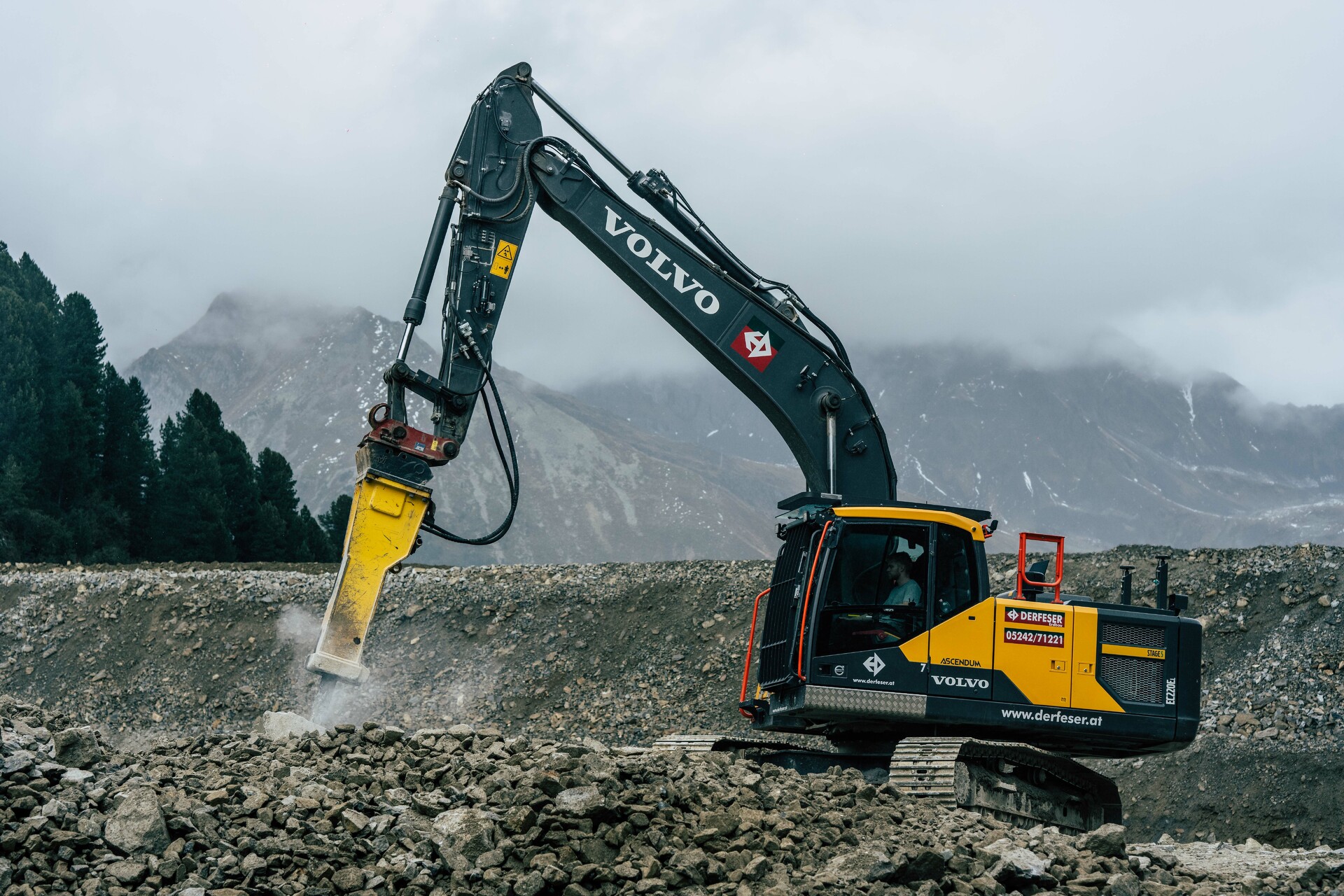

Über Tage kommen auch Mobilbagger vom Typ Volvo EWR150, EW160 und EWR170 zum Einsatz, ebenso Raupenbagger EC220, EC250 und EC380 (neben dem neuen EC950) sowie verschiedene Volvo-Radlader. Darunter auch eine Spezialmaschine auf Basis des Volvo L180 mit „Reptail“ des gleichnamigen finnischen Anbauherstellers: „Der arbeitet wie ein Asphaltfertiger und nivelliert sich selber ein“, erklärt Wetzlinger die Vorzüge des Konzepts.

Volvo-Dumper: Rückgrat der Arbeiten über und unter Tage

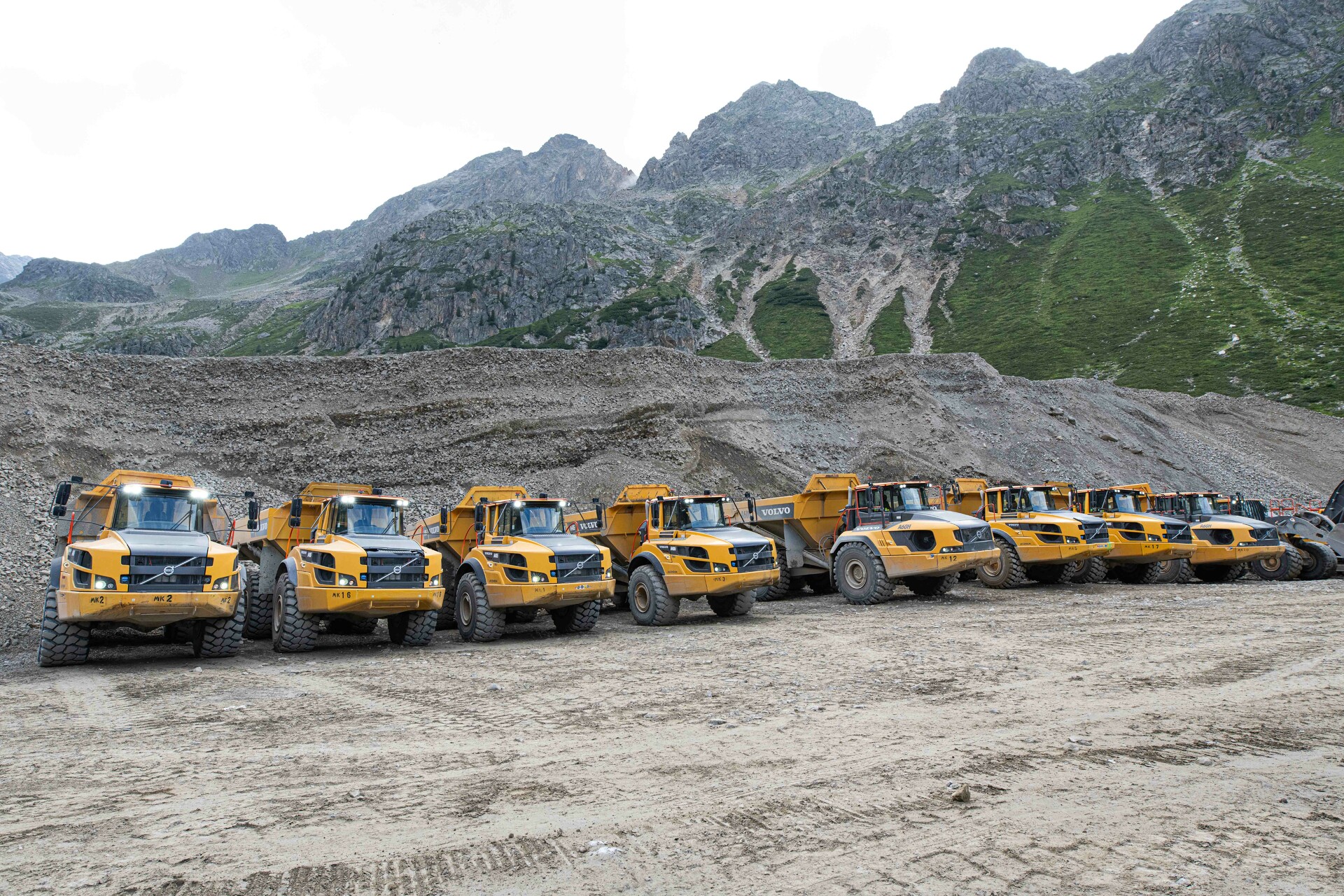

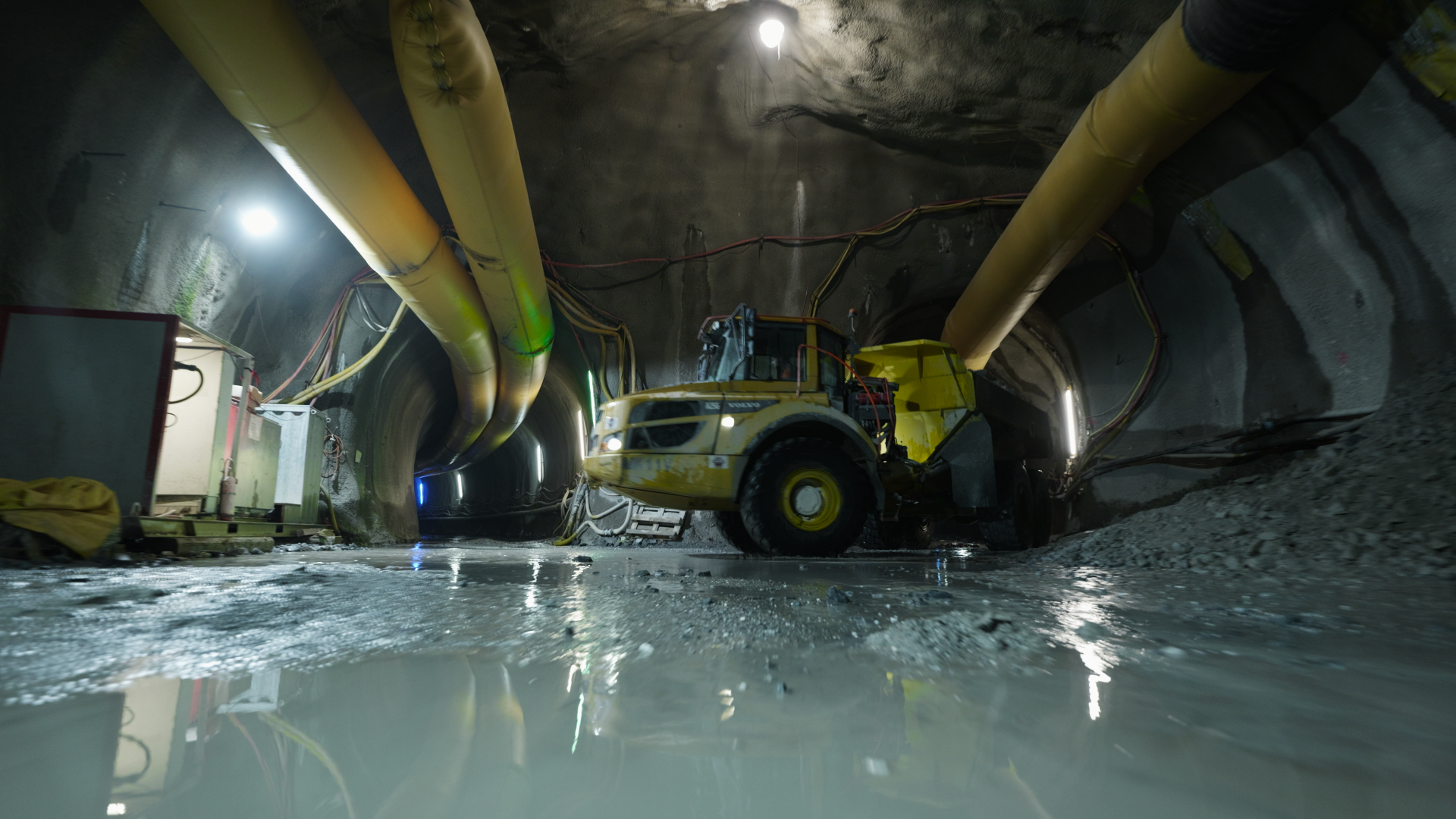

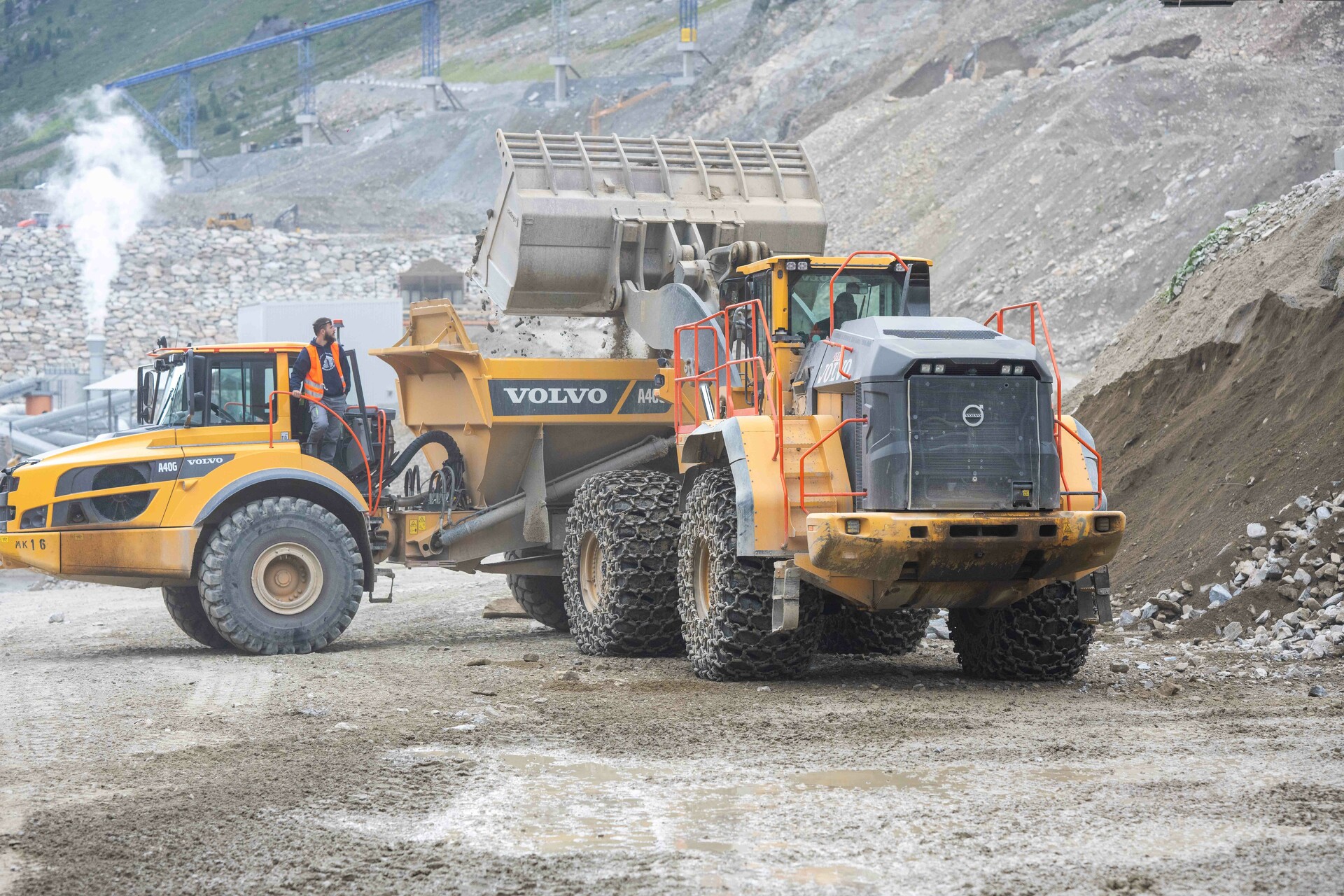

Ein echtes Rückgrat der Arbeiten vor Ort bilden insgesamt 26 Volvo-Dumper vom A25 bis zum A60. Allein 14 Muldenkipper A25 und A30 kommen im Untertagebereich und Sprengvortrieb zum Einsatz. „Wir optimieren die Querschnitte so, dass die Ladespiele mit den Volvo-Radladern L120, L150 und L180 auf die A25 und A30 optimal passen“, erläutert Wetzlinger. „Diese Beladespiele haben sich bei der Untertage-Arbeit bewährt, auch bei vielen Tunnelarbeiten in der Vergangenheit. In kleinen Stollen sind die A25 die besten Maschinen, um rückwärts im Tunnel hochzufahren und mit voller Beladung alles rauszubringen – wobei man hier auch die Qualität der Fahrer loben muss.“

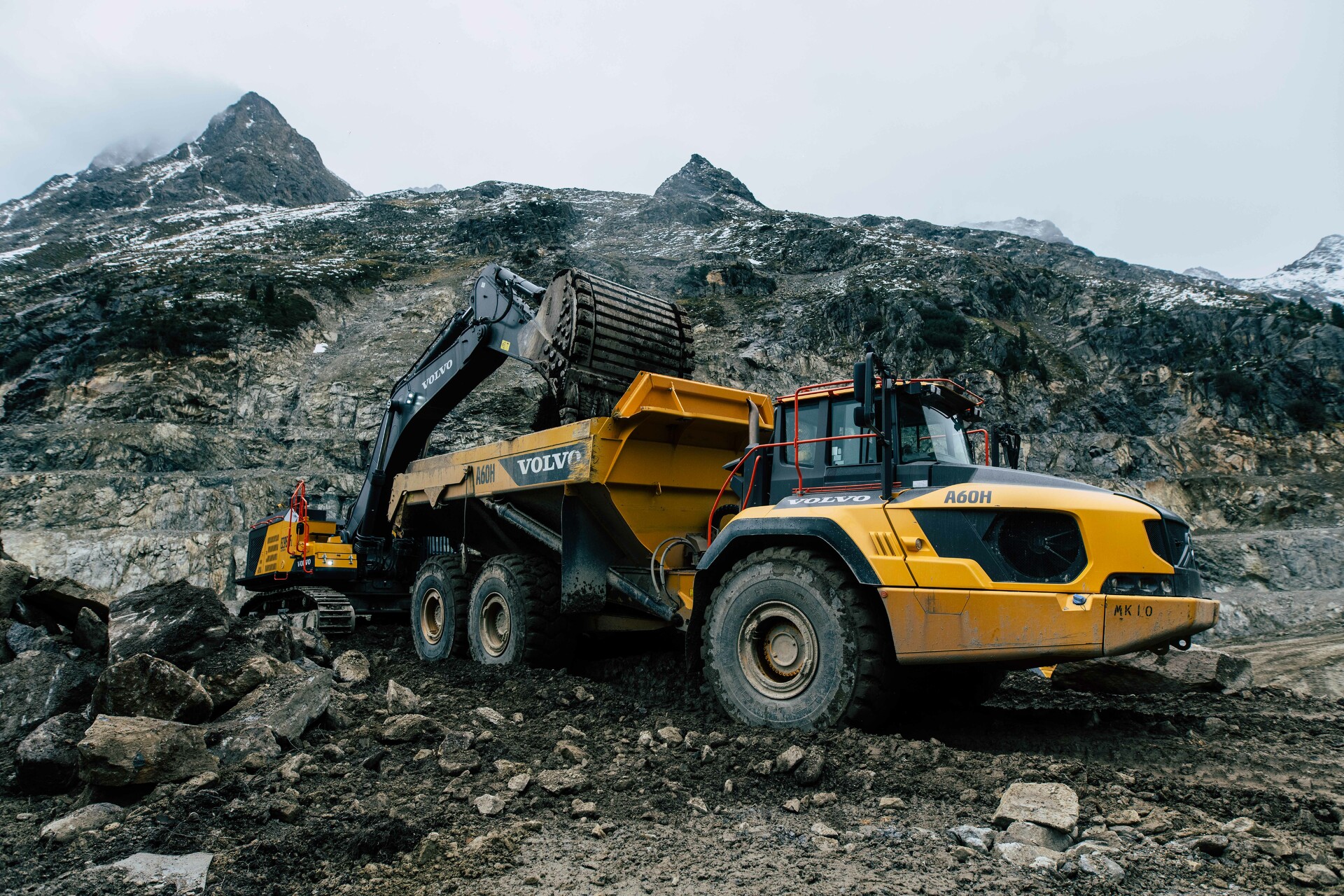

Im Zuge des Verfahrens hat sich die Arbeitsgemeinschaft bei den Erdbauarbeiten auch für größere Dumper wie den Volvo A40 und A60 entschieden. „Im Kühtai-Projekt brauchen wir knickgelenkte Dumper, da die starren Muldenkipper nicht überall hinkommen. Besonders bei gewissen Bereichen im Steinbruch können wir keine ‚Autobahnen‘ für die Transportwege erstellen, sondern brauchen geländegängige und allradbetriebene Fahrzeuge. Und hier ist der A60 wirklich einzigartig.“ Auch wenn es darum geht, dass Betonit versetzte Kernmaterial einzubauen – Bentonit ein quellfähiges Tonmaterial, das wöchentlich von 30 bis 40 Sattelzügen à 25 Tonnen Ladung angeliefert wird. „Aufgrund des Einbahnbetriebs werden die Wege immer länger, und somit stellen wir auch die Maschinenflotte um, bekommen nochmal mehr A60 Dumper und einen weiteren großen EC950-Bagger, damit wir das Material auf Zeit verbauen.“ Die Betreuung in bewährter Qualität von Seiten Ascendum erfolgt durch Verkäufer Gerhard Pirchner, Verkaufsleiter Martin Hubmayer und Servicemonteur Thomas „Tommy“ Leitner, der mit Herzblut bei jedem Wind und Wetter die Maschinen am Laufen hält. Handschlag-Qualität, es bleibt dabei.

Megaprojekt „Kühtai 2“: 20 Jahre von Anfang bis Ende
Der Name Kühtai 2 steht für ein wahres Megaprojekt mit entsprechend langem Vorlauf: 2006 begann die Planung, 2009 wurde das Erweiterungsprojekt zur Umweltverträglichkeitsprüfung und Genehmigung eingereicht, und erst im September 2019 konnten die Vorarbeiten beginnen. Richtig los mit den Hauptbauarbeiten ging es dann im April 2021. Die Fertigstellung des Projekts und die Inbetriebnahme des Kraftwerks sind für 2026 vorgesehen.

Wesentliche Teile sind der Speichersee Kühtai mit Steinschüttdamm (mit Stauziel auf 2.140 Meter und 31 Millionen Kubikmeter rund halb so groß wie der bestehende Speicher Finstertal), der Beileitungsstollen mit sechs Wasserfassungen und das Pumpspeicherkraftwerk Kühtai 2. Mit der gesamten Anlage kann erneuerbare Energie zeitlich flexibel erzeugt und Strom aus anderen erneuerbaren Energiequellen zwischengespeichert werden.

„Die grüne Batterie, von der wir hier reden, ist Wasser“, bringt Peter Wetzlinger das Prinzip auf den Punkt. Vereinfacht ausgedrückt, hat man zwei Becken mit einem gewissen Höhenunterschied und einem Laufrad dazwischen. Ähnlich einem E-Motor, der auch als Generator arbeiten kann, wird das Wasser vom unterirdischen Kraftwerk entweder als Energiereserve nach oben gepumpt (typischerweise bei Überstrom aus Windrädern und Photovoltaik), oder bei fallendem Wasser im Turbinenbetrieb Strom erzeugt. Bei 90.000 Litern, die pro Sekunde runterdonnern (das entspricht dem Volumen eines 36 Quadratmeter großen Wohnzimmers mit 2,5 Meter Deckenhöhe), bis zu 190 Megawatt die Stunde!

Auch die mit der erneuerbaren Energie erzielte CO2-Einsparung lässt sich ziemlich genau beziffern: Etwa 127.000 Tonnen pro Jahr.

Weitere Informationen: Volvo Construction Equipment | © Fotos: Volvo
