Neuer Vögele InLine Pave Einbauzug

Neue Binder- und Deckenfertiger

Ludwigshafen, Oktober 2017 - Fahrbahnerneuerungen in kürzester Zeit: Die neue „Strich 3“-Maschinengeneration des InLine Pave Einbauzugs stellt die Binder- und die Deckschicht in einem Arbeitsgang her.


Bauforum24 Artikel / Bauforum24 TV Video (Datum): Titel verlinken

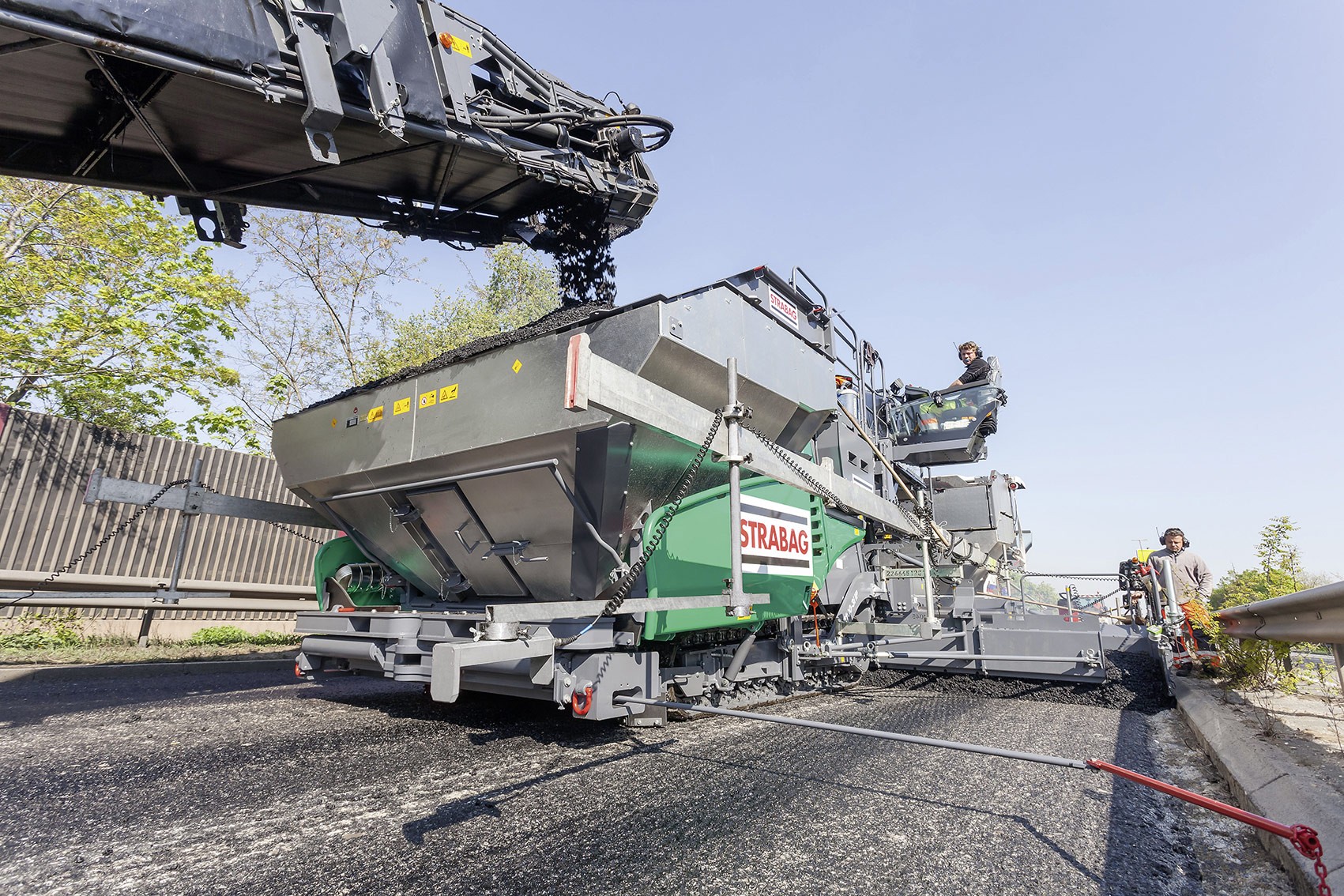

Vögele Deckenfertiger
Der Deckenfertiger kann die frisch eingebaute, ungewalzte Binderschicht befahren, weil diese mit einer hochverdichtenden Bohle vom Typ AB 600 TP2 Plus extrem hoch vorverdichtet wurde

Mit der neuen „Strich 3“-Fertigergeneration hat VÖGELE den Binder- und den Deckenfertiger des InLine Pave Einbauzugs weiterentwickelt.

Die wichtigste Neuerung beim Binderfertiger SUPER 2100-3i IP ist laut Hersteller das Übergabemodul zur Weitergabe des Deckschichtmischguts an den Deckenfertiger. Das Modul wurde um 1 Meter verlängert. Wie auch beim Beschicker MT 3000-2i hält nun eine Dieselheizung das Mischgut auf Temperatur und verhindert Bandanhaftungen. Ebenfalls neu ist ein zweiter Bedienstand mit höhenverstellbaren und um 90° nach außen schwenkbaren Sitzen. Mit der ErgoPlus 3 Fahrer-Bedienkonsole lassen sich von hier aus alle Funktionen des Übergabemoduls steuern. Ein Beitrag zur Sicherheit und Qualität sind zwei frei positionierbare Kameras, die für optimale Rundumsicht sorgen. Vereinfacht wurde die Demontage des Moduls für konventionelle Einsätze.

Beim Deckenfertiger SUPER 1800-3i soll ein neues Kamerasystem die Sicht in den Materialbehältereinsatz verbessern und so helfen Materialengpässe zu vermeiden. Wie bereits das Vorgängermodell ist der SUPER 1800-3i mit einer Wasserberieselungsanlage ausgestattet, die Anhaftungen an den 40 cm breiten Raupenfahrwerken verhindern  soll. Das Betanken erfolgt nun vom Boden aus.

Erneuerung in Heiß-auf-heiß-Bauweise

Eine stark befahrene Fernstraße mit gravierenden Schäden, die dringend behoben werden müssen: Eine Baustelle auf der deutschen Bundesstraße B 9 ist ein typischer Fall für InLine Pave von VÖGELE. Denn der sogenannte Einbauzug ermöglicht ein eigenes Bauverfahren – die Herstellung kompakter Asphaltbefestigungen in Heiß-auf-heiß-Bauweise. Laut Hersteller lassen sich mit InLine Pave die Binder- und die Deckschicht in einem Arbeitsgang herstellen. Durch einen ausgezeichneten Schichtenverbund steigen zugleich die Qualität und Standfestigkeit des Asphaltpakets. Die Technologie dahinter: ein Beschicker MT 3000-2i Offset PowerFeeder, ein Binderschichtfertiger SUPER 2100-3i IP mit der hochverdichtenden Ausziehbohle AB 600 TP2 Plus und ein Deckschichtfertiger SUPER 1800-3i.

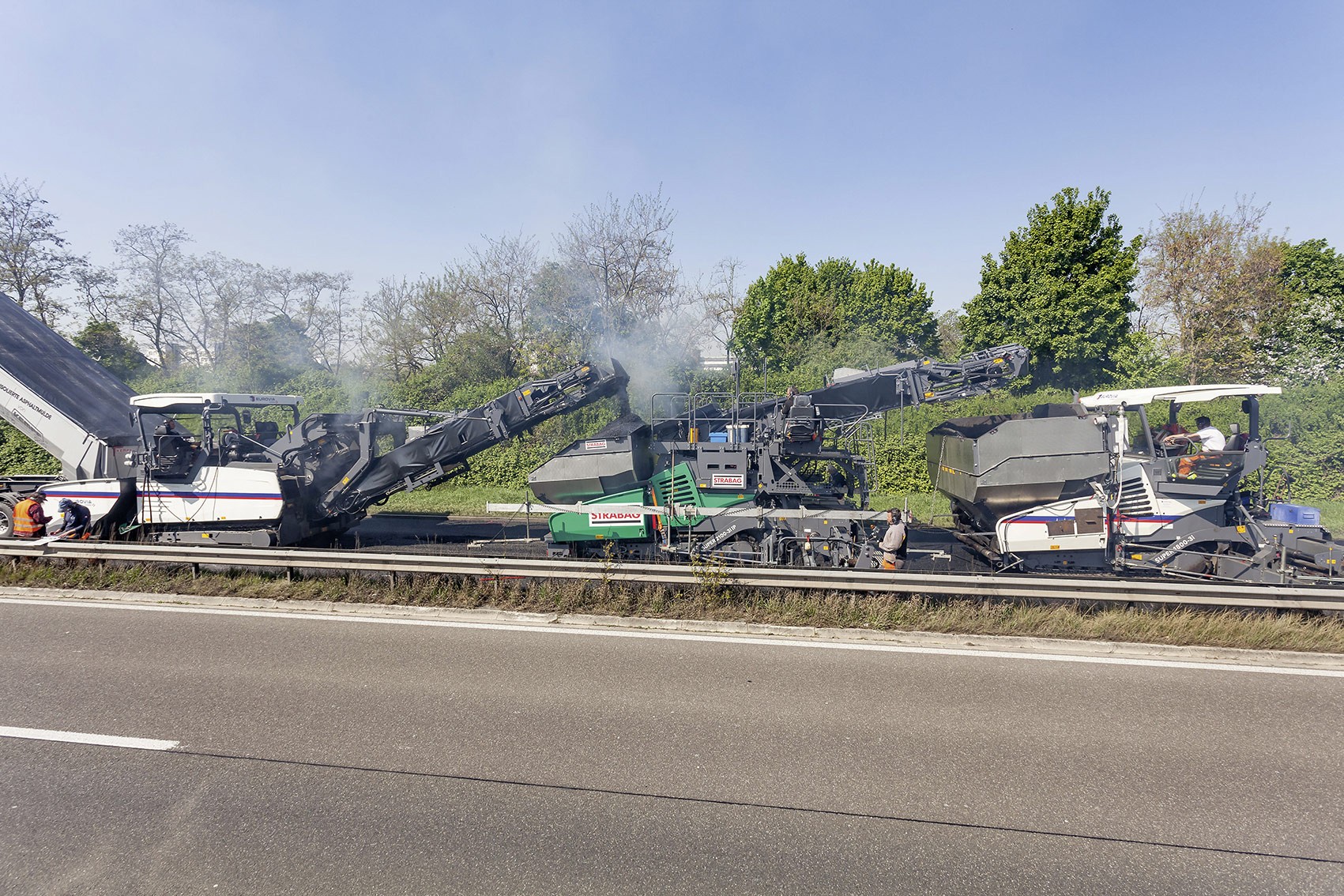

Vögele InLine Pave Einbauzug der Bauunternehmen Strabag und Eurovia
Zweispurige Erneuerung auf der B 9: Der InLine Pave Einbauzug der Bauunternehmen Strabag und Eurovia

„Die Herausforderungen bei der Erneuerung von Straßen liegen häufig darin, die Belastungen für den Verkehr gering zu halten und die Wirtschaftlichkeit für die Auftraggeber zu steigern“, so Björn Westphal, Produktmanager bei VÖGELE. InLine Pave ist eine Entwicklung von VÖGELE. Die Heiß-auf-heiß-Herstellung von Binder- und Deckschicht hängt unmittelbar mit der VÖGELE Hochverdichtungstechnologie zusammen: Damit die frisch eingebaute Binderschicht ungewalzt vom Deckschichtfertiger befahren werden kann, ist der Binderschichtfertiger SUPER 2100-3i IP mit einer AB 600 TP2 Plus Einbaubohle ausgestattet. Im Inneren der Bohle befinden sich zwei extrem hochverdichtende, impulshydraulisch beaufschlagte Pressleisten, die für sehr hohe Vorverdichtungswerte sorgen sollen.

Intensive Verzahnung von Binder- und Deckschicht

Beim Einbau mit InLine Pave sollen sich die Binder- und die Deckschicht besonders intensiv verzahnen. Denn ein perfekter Schichtenverbund ist eine wesentliche Grundvoraussetzung für die Langlebigkeit von Straßen, so der Hersteller. Bei InLine Pave wird die Binderschicht stärker, die Deckschicht mit einer Dicke von 2–2,5 cm dünner ausgeführt.

Beim anschließenden Endverdichten durch Walzen werden laut Hersteller höhere Verdichtungsgrade bei geringen Hohlraumgehalten erzielt. Dadurch soll die Deckschicht wasserundurchlässig werden und die Binderschicht vor schädlichen Einflüssen schützen. Gleichzeitig erhöht sich die Wärmestandfestigkeit, was wiederum der Bildung von Spurrinnen in den Sommermonaten entgegenwirken soll.

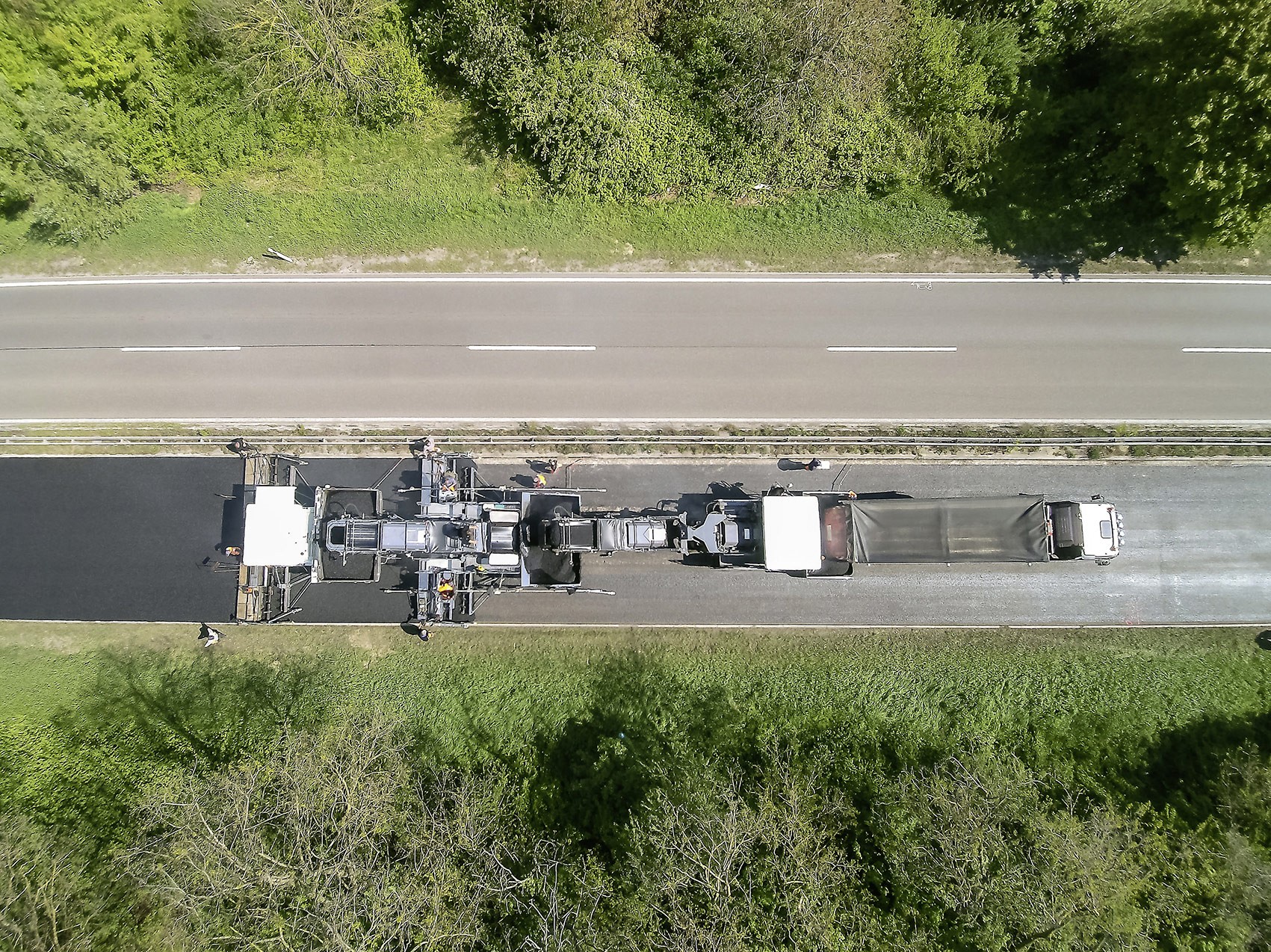

Die neue „Strich 3“-Maschinengeneration des Vögele InLine Pave Einbauzugs
Die neue „Strich 3“-Maschinengeneration des Vögele InLine Pave Einbauzugs

Die InLine Pave Maschinentechnik ist dank ihrer Flexibilität auch bei konventionellen Einsätzen voll in ihrem Element. Der Deckschichtfertiger SUPER 1800-3i und der Beschicker MT 3000-2i Offset sind lediglich geringfügig modifiziert. Auch der SUPER 2100-3i kommt weitgehend mit Standardtechnik aus. Das Übergabemodul zum Weitertransport des Deckschichtmischguts in den Aufnahmebehälter des SUPER 1800-3i ist eine Sonderkonstruktion, soll sich jedoch unkompliziert demontieren lassen.

InLine Pave mit den Innovationen der „Strich 3“-Generation

Die beiden Fertiger SUPER 2100-3i IP und SUPER 1800-3i verfügen über die neuesten Innovationen der „Strich 3“-Fertigergeneration von VÖGELE. Zum Beispiel VÖGELE EcoPlus: Das Emissionsreduktionspaket soll Abgas- und Schallemissionen sowie den Kraftstoffverbrauch reduzieren. Auch an die Bediener hat VÖGELE gedacht: Die neuen ErgoPlus 3 Fahrer- und Bohlen-Bedienkonsolen integrieren nun kontraststarke Farbdisplays und sollen dadurch noch leichter ablesbar sein.

Weitere Informationen: Vögele Website | © Fotos: Vögele
