Probst Rohrgreifer RG-75/125-SAFELOCK

März 2016 - Der mechanische Rohrgreifer RG-75/125-SAFELOCK ist eine komplette Neuentwicklung und erweitert das Probst-Produktprogramm um einen Greifer zum Verlegen von Betonrohren mit Außendurchmessern von 720 mm bis 1.280 mm.

Bauforum24 Artikel (18.12.2015): Probst übernimmt französischen Händler

Mechanischer Rohrgreifer mit Sicherheits-verriegelung – RG-75/125-SAFELOCK

Beim Handling von Rohren auf Baustellen, mit handelsüblichen mechanischen Rohrgreifern, kann es in kritischen Situationen dazu kommen, dass die Last herausrutscht. Dies geschieht beispielsweise beim versehentlichen Aufsetzen des Rohres am Grabenrand, auf einer Verbautraverse oder bei einer Fehlbedienung des Trägergerätes. Der Rohrgreifer wird hierbei entlastet (Schlaffseilbildung) und die Last kann unter Umständen herausrutschen. Da es sich in der Praxis nicht immer vermeiden lässt, dass Mitarbeiter beim Absetzen des Rohres im Graben stehen, kann dies zu sehr gefährlichen Situationen führen

Durch die Sicherheitsverriegelung des Rohrgreifers RG-75/125-SAFELOCK der Probst GmbH soll diese Art der Unfallgefahr ausgeschlossen werden. Die Klemmkraft des Greifers bleibt laut Hersteller, auch in schwierigen Situationen und sogar bei Fehlbedienung des Trägergerätes, vollständig erhalten. Ein unbeabsichtigtes Öffnen und damit Lösen des Greifgutes soll zuverlässig verhindert werden.

Der mechanische Rohrgreifer RG-75/125-SAFELOCK ist eine komplette Neuentwicklung und erweitert das Probst-Produktprogramm um einen Greifer zum Verlegen von Betonrohren mit Außendurchmessern von 720 mm bis 1.280 mm. Die optimale Greifposition wird laut Hersteller mittels einer einstellbaren Höhenauflage gewährleistet. Ein unbeabsichtigtes Öffnen der Greifzange beim Greifvorgang soll über eine Art Ratschenmechanismus in jedem Fall verhindert werden. Die Sicherheitsverriegelung arbeitet beim Anheben des Greifgutes automatisch und kann somit auch nicht versehentlich deaktiviert werden. Die Spann- bzw. Greifkraft bleibt solange vollständig erhalten, bis die Entriegelung aktiv betätigt wird. Selbst ein Schrägzug zur Positionskorrektur des Greifgutes soll möglich sein, ohne dass dies zu einem Konflikt mit der Sicherheitsverriegelung führt.

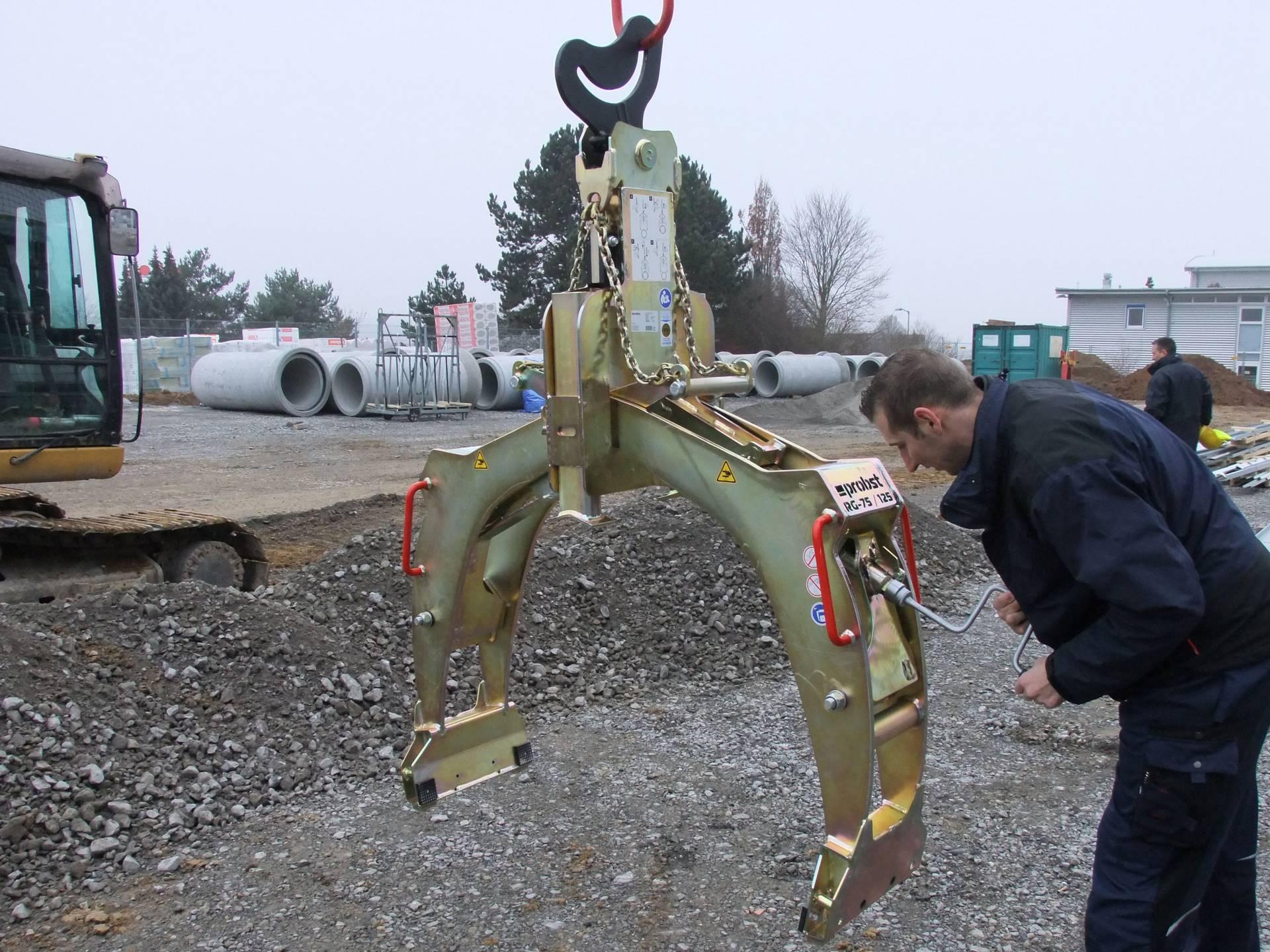

Einfache, stufenlose Einstellung des Außendurchmessers mittels Kurbel

Eine weitere Besonderheit der Neuentwicklung liegt laut Hersteller darin, dass die Entriegelung direkt vom Trägergerät aus gelöst werden kann. Die Öse des Rohrgreifers läuft in einer Kulisse mit zwei Einhängepositionen. Eine Position steht für das verriegelte Greifen, die andere Position wird zur Lösung der Verriegelung und für den Leerhub verwendet. Somit soll es nicht notwendig sein, dass sich ein Mitarbeiter zum manuellen Entriegeln in eine Gefahrensituation begibt.

Die Tragfähigkeit des Rohrgreifers beträgt laut Hersteller 4000 kg. Über Gewindespindeln lässt sich der Außendurchmesser auf einer Skala von 720 mm bis 1280 mm einstellen. Gehärtete Stahlgreifpratzen sollen für einen sicheren Halt des Rohres sorgen. Optional lassen sich diese bei kunststoffbeschichteten Rohren auch gegen Gummigreifbacken austauschen.

Durch die schlanke Bauweise, können auch dicht aneinander liegende Falzmuffen-Rohre auf der LKW-Ladefläche aufgenommen werden. Auch der Einsatz in sehr schmalen Gräben ist laut Hersteller möglich.

Der Spezialist für Greif- und Verlegetechnik Probst aus Baden-Württemberg stellt den neuen Rohrgreifer auf seinem 560 m² großen Stand im Freigelände der Münchner Messe Bauma im April vor.

Weitere Informationen: Probst Website

(© Fotos: Probst GmbH)
