Paschal Trapezträger-Rundschalung

Steinach - Mit der TTK Trapezträger-Rundschalung mit Klammerverbindung bietet PASCHAL ein zuverlässiges und flexibles Schalungssystem, das eine perfekte Rundung und Maßgenauigkeit ermöglicht – kurzum ein Top-Produkt im Bereich Rundschalung.

Bauforum24 Artikel (17.05.2023): PASCHAL als Schalungs- und Rüstspezialist

Bei der Kläranlagensanierung im Saarland zeigt die TTK Trapezträger-Rundschalung mit Klammerverbindung ihre Vorzüge.

Gerade für kleinere Baufirmen ist die Erstellung runder Betonkonstruktionen eher selten notwendig und daher bisweilen eine Herausforderung.

Seit der Markteinführung der Trapezträger-Rundschalung im Jahre 1975 arbeitete PASCHAL in Zusammenarbeit mit Baustellenpraktikern kontinuierlich an einer einfacheren und zugleich vielseitigeren Einsetzbarkeit der PASCHAL Rundschalung. Der letzte große Entwicklungsschritt fand mit der Einführung der die TTK Trapezträger-Rundschalung statt.

Mit ihrem stufenlosen Verstellbereich, der schnellen Segmentverbindung sowie perfekter Rundheit und Maßhaltigkeit ist sie eine ausgezeichnete Wahl für alle Bauunternehmen, die eine rundum verlässliche Schalungslösung suchen.

Gerade für Anwendungen wie Kläranlagen, Erlebnisbäder, Türme, Treppenhäuser, Garageneinfahrten oder im GaLa- und Behälterbau werden so auch unerfahrene Ausführende in die Lage versetzt, ihren Bauherren erstklassige Qualität zu liefern.
Um solche Kunden zusätzlich bei ihren Herausforderungen im Bereich Rundschalung zu unterstützen, liefert PASCHAL auf Wunsch die Schalung auch gerundet auf die Baustelle.

TTK Trapezträger-Rundschalung: Die beste Wahl auch für große Baufirmen
Alle diese Eigenschaften sprechen für sich und konnten bereits viele Kunden weltweit rundum begeistern.

Nach Fertigstellung der Stahlbetonrundkonstruktionen zeigte sich Bauleiter Detlef Lenschow von der OBG Tiefbau GmbH & Co. KG hoch zufrieden, was die Ausführungszeit und die Ausführungsqualität betrifft und betonte, dass die Maßgenauigkeit, Robustheit, sowie die einfache Handhabung der TTK signifikant dazu beigetragen haben.

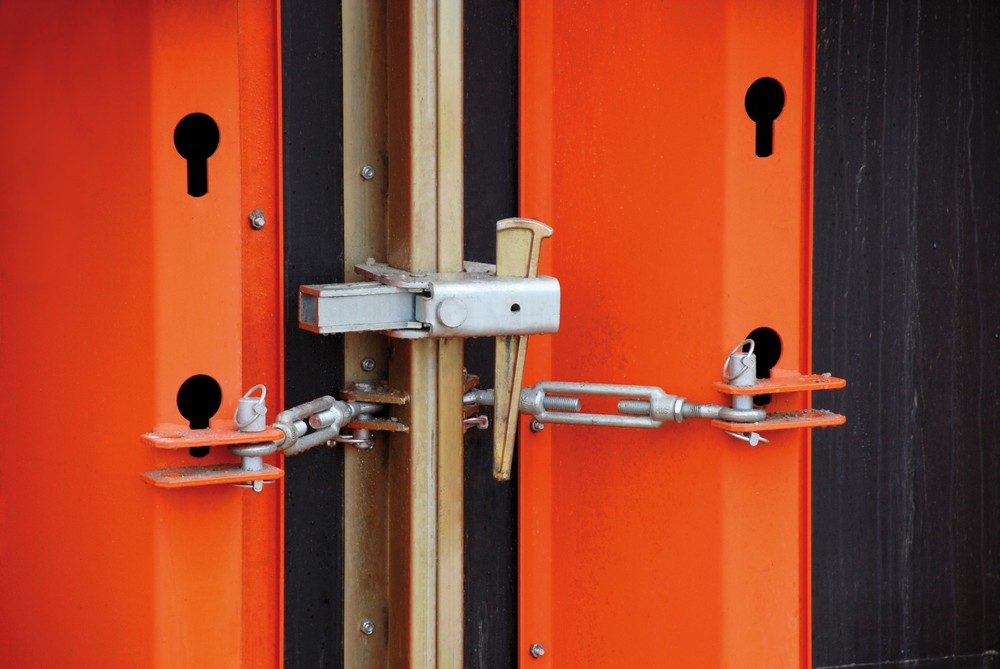

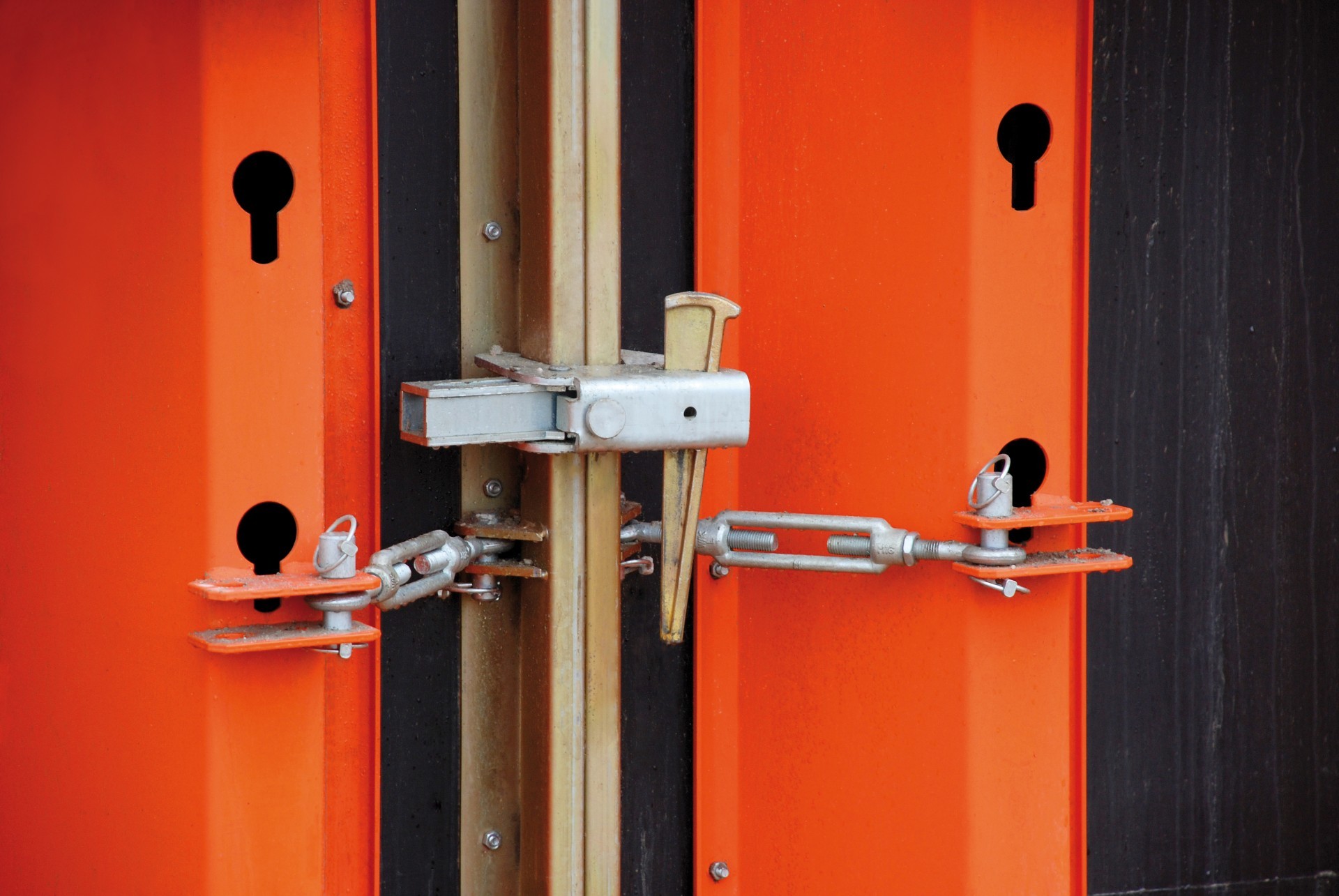

Die TTK-Multiklammer gewährleistet ein cm-genaues Schalen und eine dichte und bündige Verbindung der Segmente.

Und auch international ist die Anerkennung groß:  Hiroki MAENO, GIFU INDUSTRY CO., LTD. ist sogar extra aus Japan zur bauma 2022 gereist, um die Trapezträger-Rundschalung live anzusehen und war begeistert: „Sofort erkannte ich die Qualität, die Funktionalität und andere Vorzüge, die durch den Einsatz des Systems erreicht werden können. Ich freue mich darauf, eines der Systeme zu importieren, um der Erste zu sein, der die PASCHAL-Trapezträger-Rundschalung in Japan verwendet.“

Die Vorteile im Überblick:
Absolut rund und maßgenau
Die Trapezträger-Rundschalung von PASCHAL ist für perfekte und verlässliche Rundheit und Maßhaltigkeit konstruiert. Durch die ideale Trapezträger-Geometrie wird eine überlegene Unterstützung der Schalhaut erreicht und dadurch eine gleichmäßige Rundung erzielt.

Jede Bogenform im System schalbar
Dank des stufenlosen Verstellbereichs von 5 Metern Durchmesser bis gerade, dem optimalen Angebot an Segmenthöhen- und breiten und passenden Kunststoffausgleichen lässt sich jede Bogenform, auch Nichtkreisbögen wie Ellipsen oder Spiralen, auf den Zentimeter genau im System schalen – und das ohne zeitaufwändige, bauseitige Restmaßausgleiche.

Einfach schneller zum Ziel dank Top-Schalzeiten
Mit der Trapezträger-Rundschalung können auch mit neu zusammengestellten Bautrupps problemlos bessere Schalzeiten erreichen werden als mit einer Großflächenschalung bei geraden Wänden.

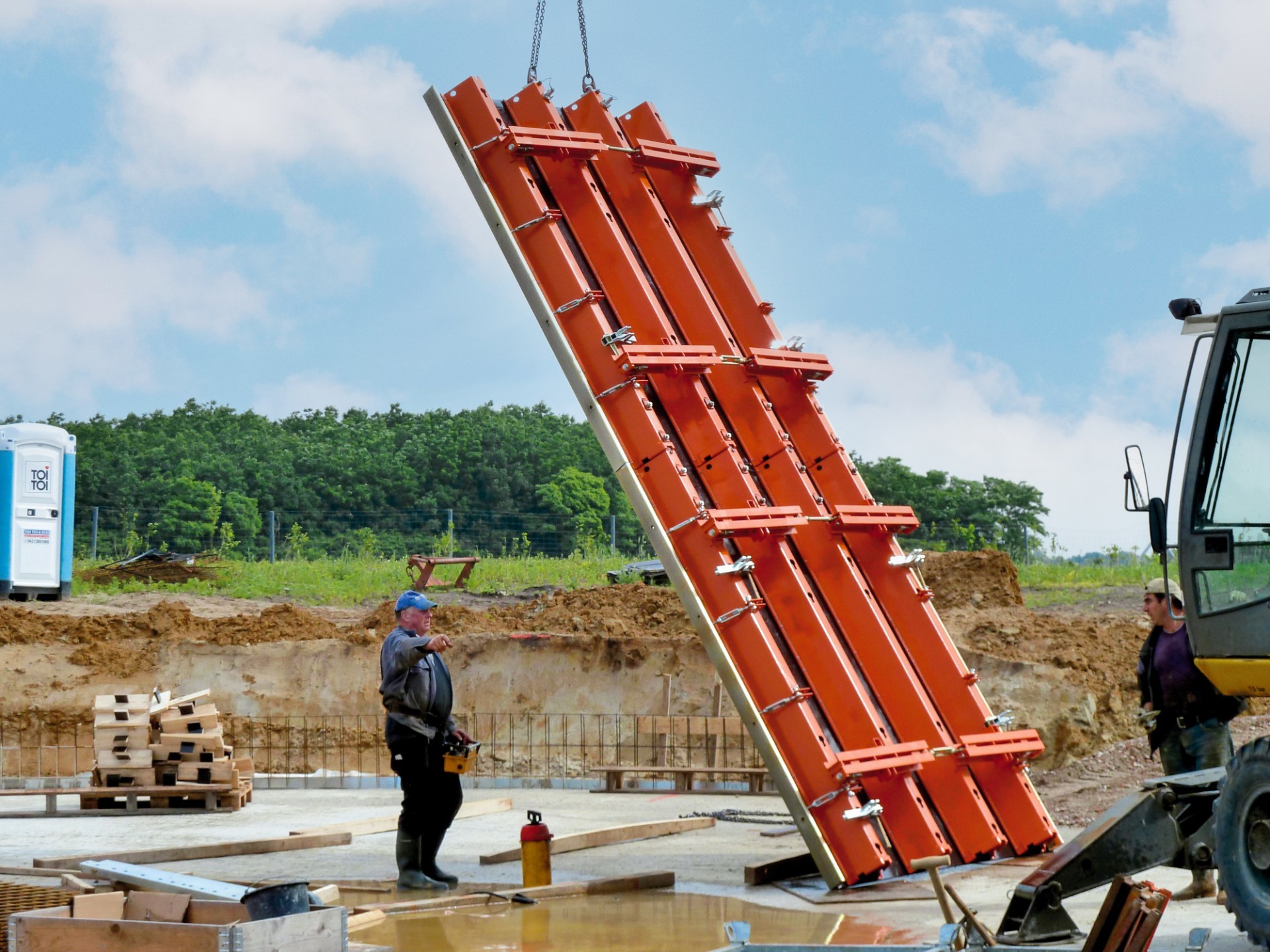

Da die Schalung bereits gerundet und im Bedarfsfall auch aufgestockt angeliefert wird, ist die TTK unmittelbar einsatzfähig. Und auch die bei radienverstellbaren Rundschalungen benötigten Ausgleiche werden bei PASCHAL zusammen mit den großen Schalungssegmenten auf die Baustelle geliefert. Es sind also keine teuren, bauseitigen Lösungen erforderlich.


Die Klammern werden beim Ausschalen am Segment „geparkt“ und sind beim nächsten Einsatz sofort griffbereit.

Die extrem geringe Anzahl an Spannstellen reduziert zudem den Zeitaufwand für das Setzen und spätere Verschließen von Spannstellen enorm. Dennoch bleibt die maximale Frischbetondruckaufnahme von 60 kN/m² für alle Segmente und alle Schalhöhen unter Einhaltung der Ebenheitstoleranzen nach DIN 18202, Tabelle 3, Zeile 7 voll erhalten. Innovative Klammerverbindungstechnik. Die eingesetzte Klammerverbindungstechnik ermöglicht dank der geringen Anzahl an Verbindungsmitteln sehr gute Schalzeiten. Damit die Klammern

beim Wiedereinschalen direkt an der richtigen Stelle griffbereit sind, können diese in den Schlüssellöchern der Stahl-Trapezträger eingehängt und damit umgesetzt werden. So werden die Schalzeiten weiter minimiert.

Zwischen den einzelnen Segmenten sind zudem stufenlose Höhenversätze möglich, wodurch die Schalung perfekt an einen geneigten Untergrund angepasst werden kann.

Meistert jede Herausforderung
Auch das Schalen von Vouten oder auf Gefälle kann mit der Trapezträger-Rundschalung einfach realisiert werden. Hierfür wurden technisch hervorragende Systemlösungen konzipiert: die verstellbaren Voutenträger, um Vouten direkt mitzuschalen und die stufenlos ausziehbaren Teleskopeinschub-Träger für einen variablen Gefälleausgleich.

Weitere Informationen: PASCHAL | © Fotos: PASCHAL
