Steinach - Das aktuelle Highlight des Allwetterzoos in Münster ist die Tropenhalle. Die Namensgebung „Meranti“ ist der tropischen Laubhölzergattung gewidmet und soll an deren Gefährdung erinnern.
Bauforum24 Artikel (24.01.2023): PASCHAL Kläranlagenmodernisierung

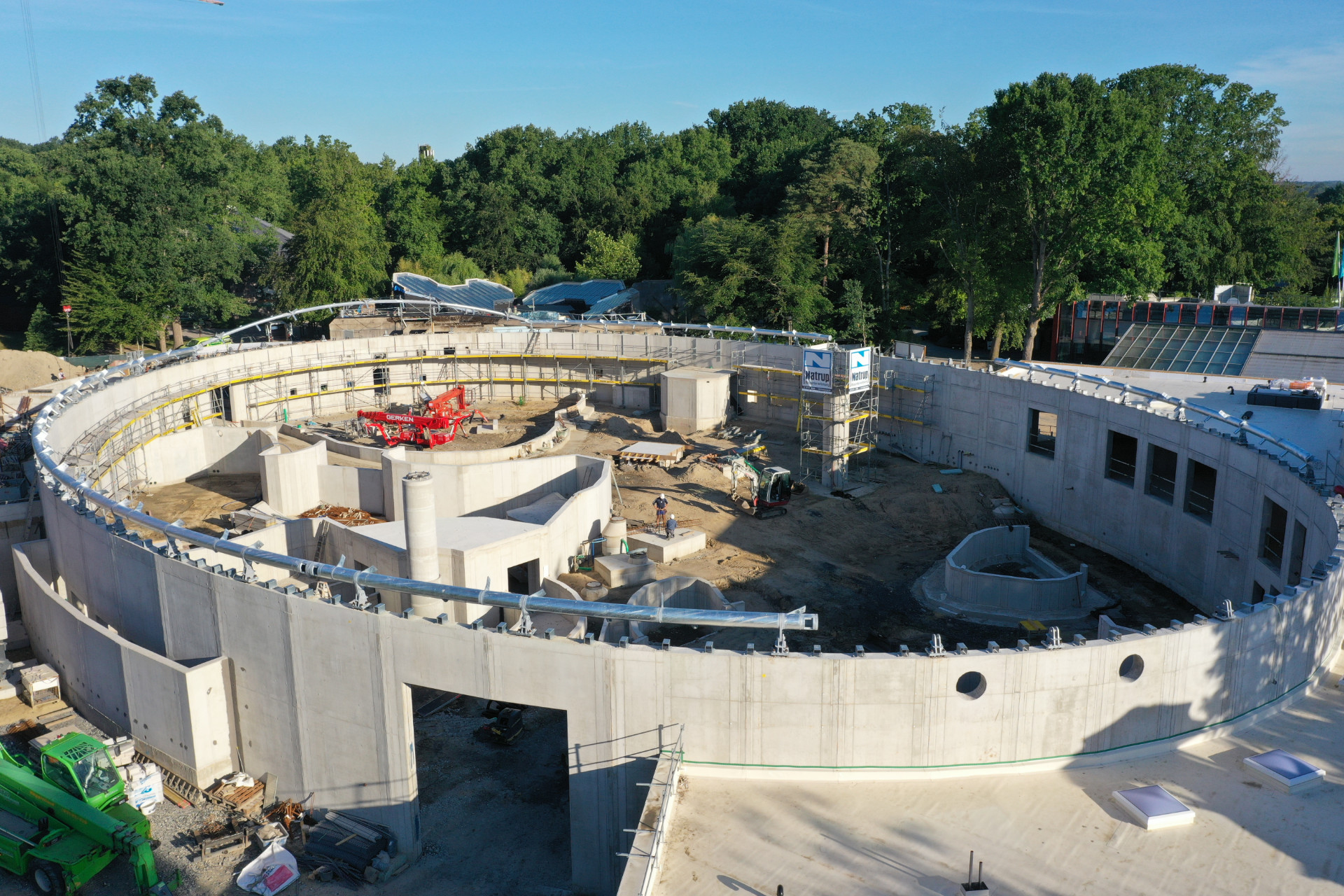

Die oval verlaufende Außenwand der Meranti-Halle umfasst rund 1.100 m² und wurde in 16 Takten mit dem Wandschalungssystem LOGO.3 geschalt.

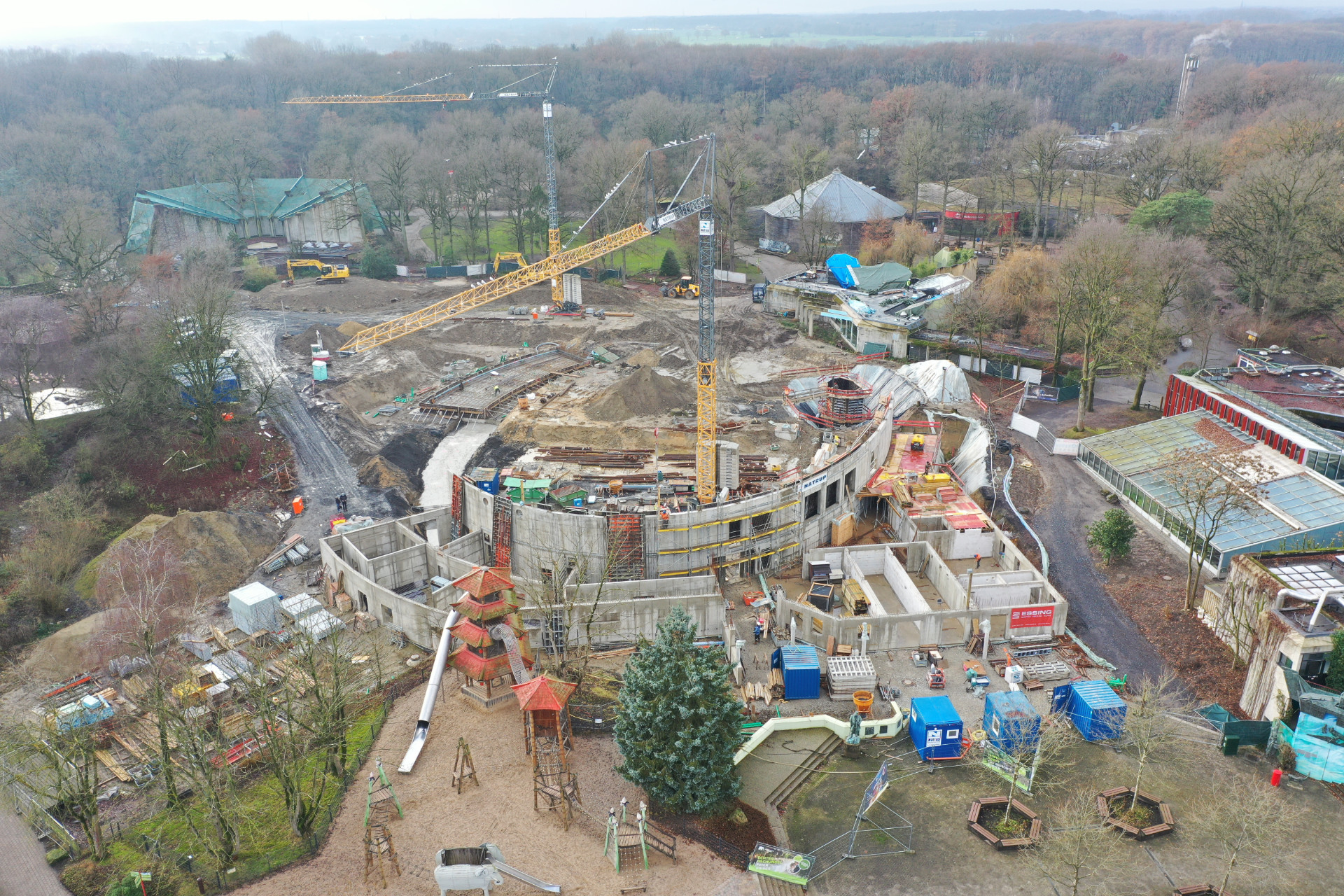

Nachdem das alte Tropenhaus abgerissen und die 34 Erdwärmesonden bis in eine Tiefe von 250 Meter gesetzt waren, folgten die Hochbauarbeiten. Ab diesem Zeitpunkt war PASCHAL mit seinem langjährigen Partner, der Elvermann GmbH, am Projekt beteiligt.

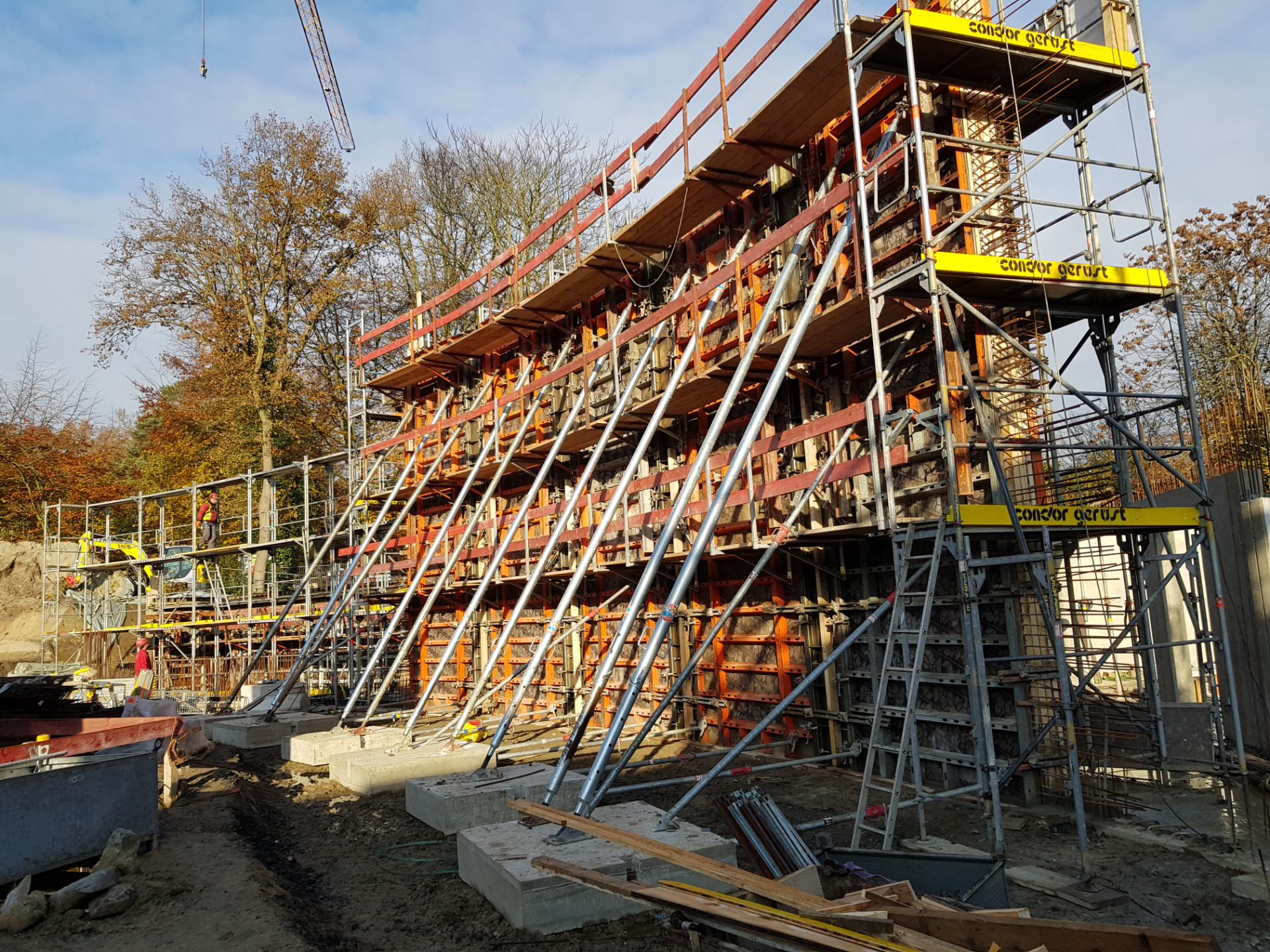

Bedingt durch die Geländeneigung wurde die Hallenwand in Höhen von 4,50 bis auf 7,50 m mit der LOGO.3 geschalt.
Die Bruttogrundrissfläche der Tropenhalle ist mit 4.700 m² beziffert. Darin beinhaltet ist die Halle an sich, Konferenzräume, der Zooshop und das Sockelgeschoss, in dem sich unter anderem die Technikräume befinden. Die neu erbaute Gesamtfläche beträgt 13.000 m² auf mehrere Ebenen mit einem Turm, Brücken, Wasser- und Pflanzenbecken, um die Tropenwelt dauerhaft in Münster zu beheimaten.
Raster und LOGO.3 formten den Stahlbeton
Die Stahlbetonarbeiten wurden von dem Stammkunden, der Bauunternehmung Natrup GmbH, aus Münster ausgeführt. Dabei nutzte die Natrup GmbH nach den Schalplänen der Elvermann GmbH die Universalschalung Raster zum Schalen der verschiedenen Bauwerksgründungen.
Die ovale Außenwand wurden mit dem Wandschalungssystem LOGO.3 und Scharnierecken polygonal geschalt.
Alle Stahlbetonwänden wurde mit 300 m² des Wandschalungssystems LOGO.3 geschalt. Die ovale Außenwand wurden ebenfalls mit LOGO.3 und Scharnierecken polygonal geschalt.
An dem südlichen Wandabschnitt, welcher mit einer Betonkernaktivierung ausgestattet ist, wurde die Bewehrung erst auf einer Wandseite eingebaut, dann die Rohrschlangen verlegt und anschließend die weitere Bewehrung eingebaut und die Schalung geschlossen.
Auf der 35 cm dicken Hallenaußenwand lagert das Foliendach, dessen Traggerüst aus 300 t Rundstahl besteht.
Die gesamte Außenwandfläche beträgt rund 1.100 m² und wurde in 16 Takten mit der LOGO.3 geschalt. Bedingt durch die Topografie erreicht die Wandkrone Höhen von 4,50 m bis 7,50 m.
Auf der 35 cm dicken Außenwand gründet das Spezialfoliendach, dessen Traggerüst aus 300 t Rundstahl besteht.
Weitere Informationen: PASCHAL-Werk G. Maier GmbH | © Fotos: PASCHAL | Elvermann GmbH
