Tandemhub mit Liebherr Mobilkran

Ehingen - Einen erfolgreichen Einsatz mit hohem Planungsaufwand setzte die Firma Haslach mit Bravour um: Mehrere Spannbetonbinder mit knapp 100 Tonnen Gewicht wurden im österreichischen Bludenz bei einem Neubau einer Halle für die Textilfabrik Getzner montiert. Der komplett unterkellerte Hallenboden und die begrenzte Stellfläche machten den Einsatz zur Herausforderung.

Bauforum24 Artikel (30.07.2024): Liebherr Mobilkran LTM 1060/2

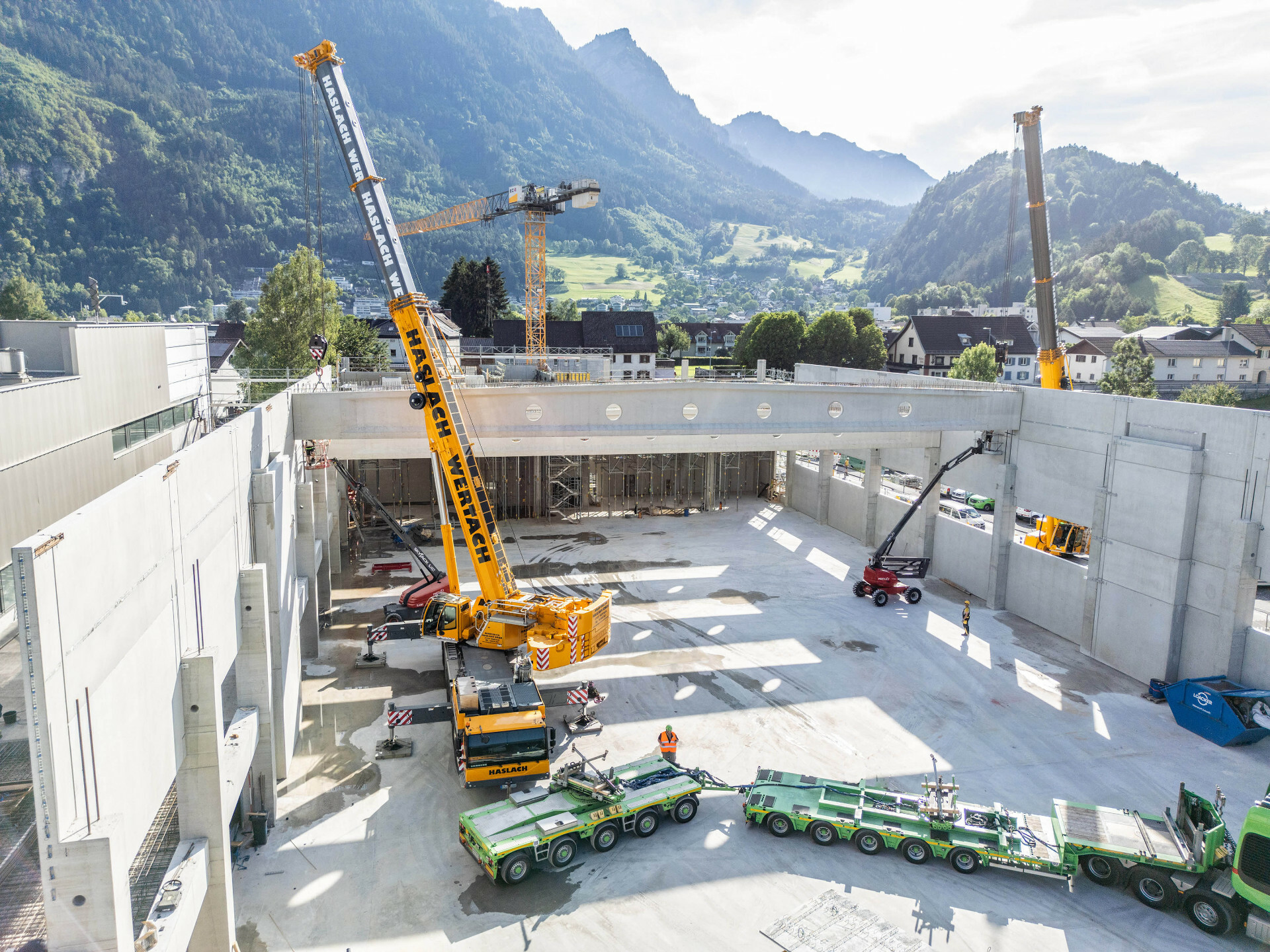

Die Vorarlberger Alpen als Kulisse, umrahmt von einem Liebherr Turmdrehkran: Zwei Liebherr-Mobilkrane vom Kranverleih Haslach montierten insgesamt zehn Spannbetonbinder beim Neubau einer Halle in Bludenz. Der unterkellerte Hallenboden machte den Einsatz zur Herausforderung.

Bei der Planung rauchten die Köpfe: Auf eine komplett unterkellerte Halle mussten zehn Spannbetonbinder mit je 98 Tonnen Gewicht für das Hallendach montiert werden. Die Stützlast des Hallenbodens war begrenzt, die Platzverhältnisse außerhalb sehr eingeschränkt. Gleichzeitig sollten die Zulieferungen zur Firma Getzner ungestört weiterlaufen. Tobias Haslach, Inhaber der Kranverleih Haslach GmbH erinnert sich: „Nach langer Planung und vielen ausführlichen Berechnungen konnten wir gemeinsam mit anderen beteiligten Unternehmen eine Lösung für die Montagearbeiten entwickeln. Wir stabilisierten die Kellerdecke von unten mit Deckenstützen, um die notwendige Stützkraft zu erreichen, sodass unser LTM 1300-6.3 auf dieser Kellerdecke arbeiten konnte.“ Neben dem 6-achsigen Mobilkran fuhr auch der Spezialtransport mitsamt dem 98 Tonnen schweren Betonbinder zur Entladung auf die Kellerdecke.

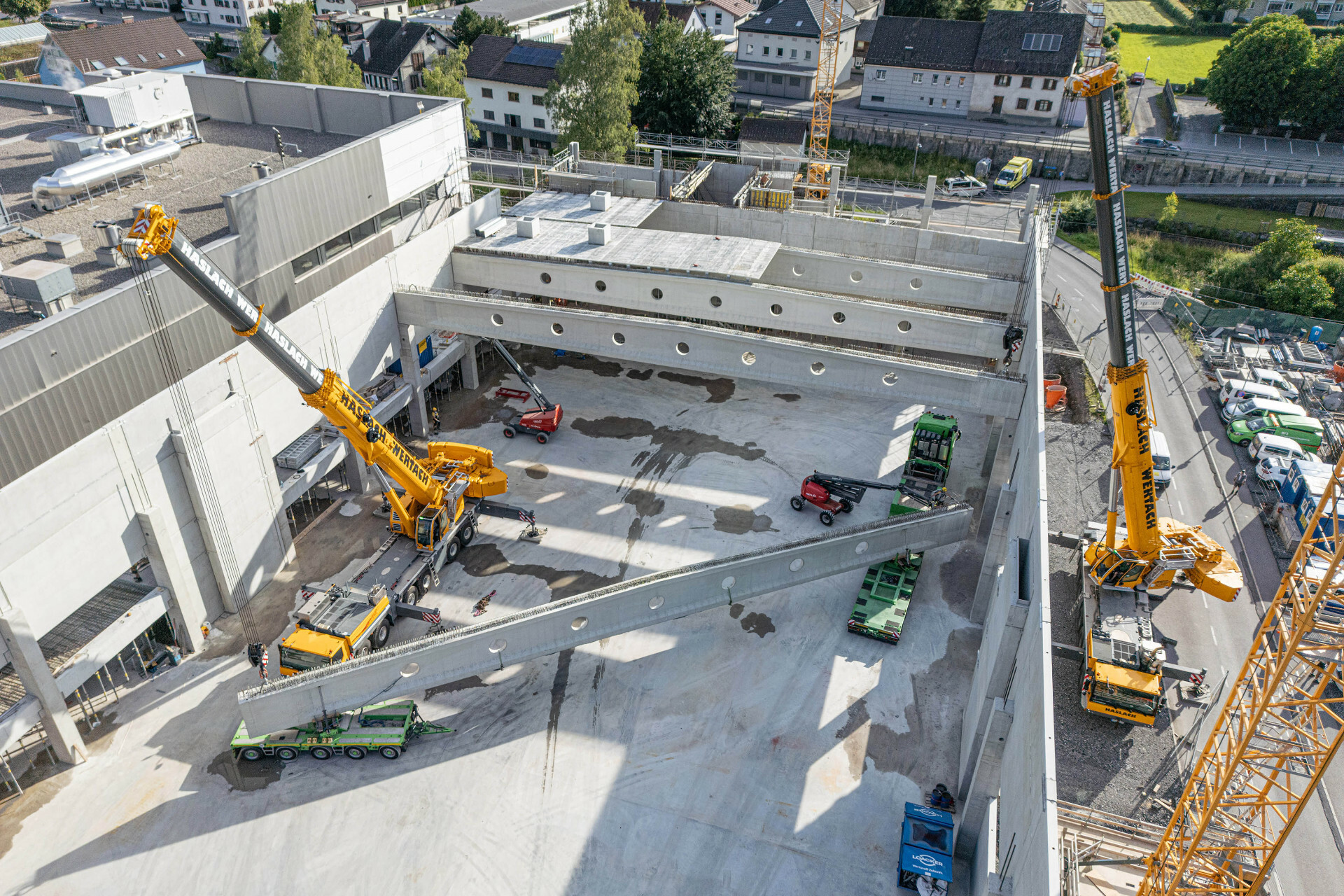

Im Tandem teilten sich ein Liebherr LTM 1230-5.1 und ein LTM 1300-6.3 das Gewicht des Spannbetonbinders von knapp 100 Tonnen.

Als zweiter Kran für den Tandemhub setzte Haslach einen LTM 1230-5.1 ein. Tobias Haslach erzählt von den Herausforderungen: „Den 5-Achser rüsteten wir auf einer extra dafür angefüllten Böschung außerhalb der Halle auf. Aufgrund der Positionierung hinter einer massiven Betonwand war die Kommunikation im Arbeitsteam ausschließlich über Sprechfunk möglich. Zudem musste der Betonbinder sorgfältig um den LTM 1300-6.3 herumgeführt werden.“ Beim Anheben des Binders vom Lkw waren die beiden Mobilkrane bis an ihre Grenzen belastet, jeder trug 51 Tonnen Last bei einer Ausladung von 13 bzw. 15 Metern. Pro Tag konnten so zwei Spannbetonbinder montiert werden. Mit einer Länge von 47,3 Metern und einem Gesamtgewicht von 148 Tonnen benötigte der Transport eine Spezialgenehmigung und durfte nur in der Nacht fahren. Nach der jeweiligen Montage wurden beide Mobilkrane mit kompletter Ausrüstung inklusive Ballast umgesetzt und für den Hub der folgenden Spannbetonbinder positioniert.

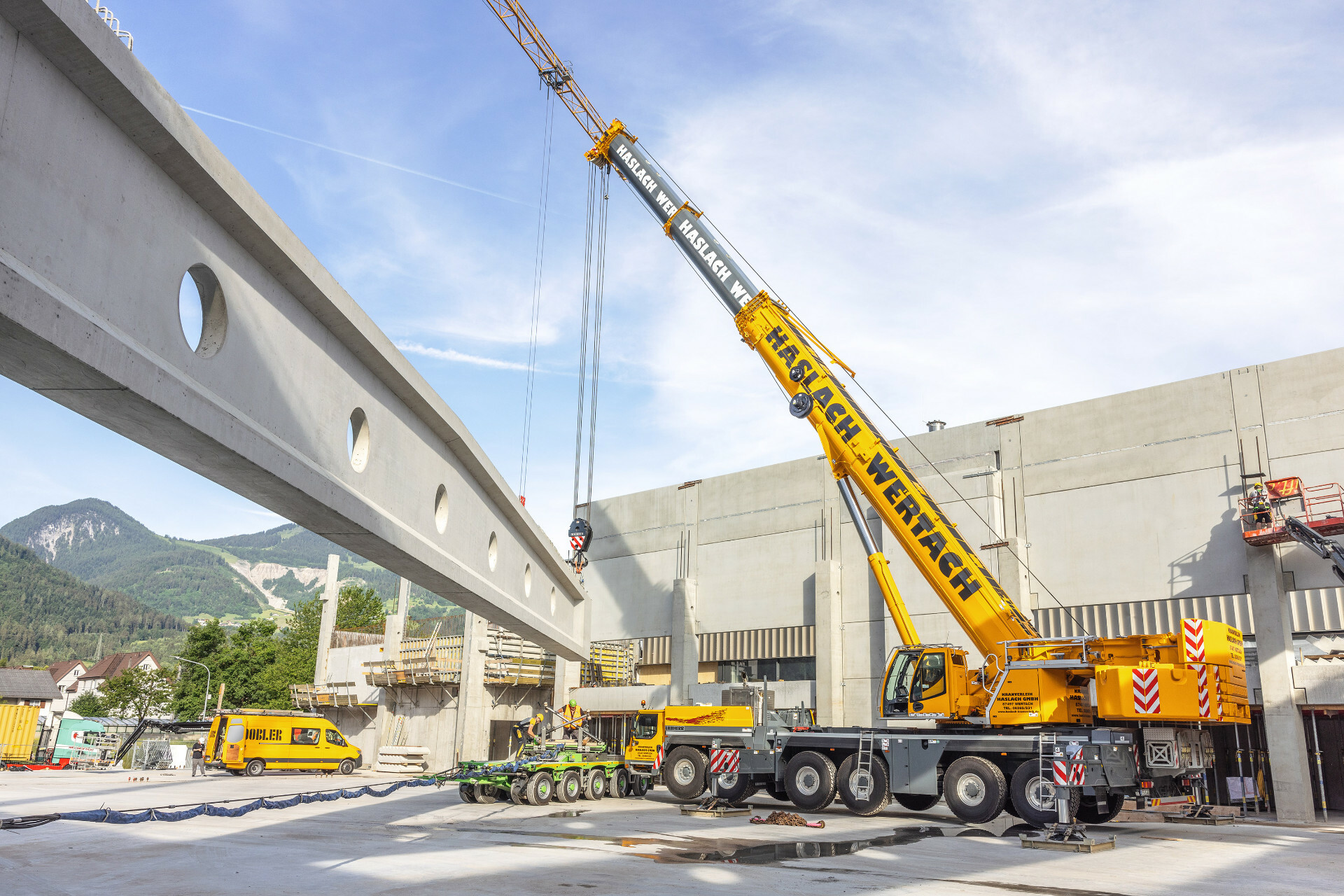

Beim Anheben des 42 Meter langen Binders vom Lkw waren beide Mobilkrane mit jeweils 51 Tonnen Last maximal ausgelastet.

„Die Zusammenarbeit auf der Baustelle lief hervorragend. Der Betrieb der Textilfabrik Getzner lief nahezu ungestört weiter. Auch unsere beiden Kranfahrer waren von der Zusammenarbeit aller Beteiligten vor Ort begeistert“, fasst Tobias Haslach zusammen. Das Familienunternehmen Kranverleih Haslach hat seinen Sitz im süddeutschen Wertach und setzt bei seinen neun Mobilkranen zu 100 Prozent auf Liebherr.

Schlechte Sicht: Der LTM 1230-5.1 musste hinter einer Wand platziert werden. Die Abstimmung per Sprechfunk funktionierte reibungslos.

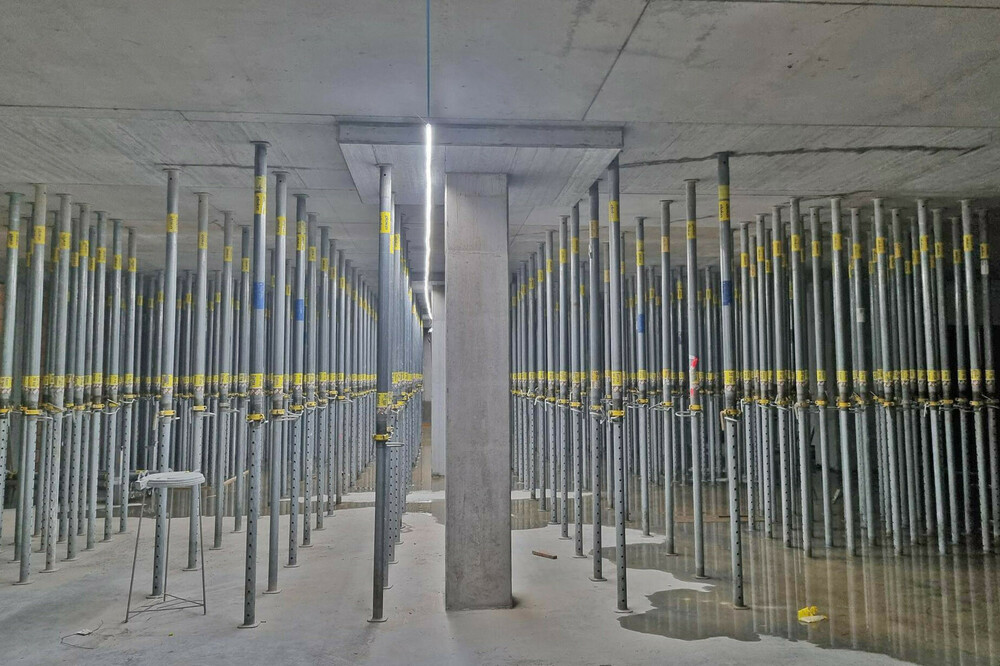

Gut abgestützt: Der Hallenboden war komplett unterkellert und wurde nach eingehender Prüfung und vielen Berechnungen mit Deckenstützen stabilisiert.

Weitere Informationen: Liebherr-Werk Ehingen | © Fotos: Liebherr
