Werkzeugkoffer für Photovoltaik

Wuppertal - Mit den beiden Werkzeugkoffer-Varianten für Photovoltaik bietet KNIPEX das perfekte Spezialwerkzeug praktisch im Koffer, um Anlagen fachgerecht zu installieren. Die jeweils 7-teiligen Sets sind speziell für die weltweit besonders häufig verbauten Solar Steckverbinder MC4 (Multi-Contact) erstellt.

Bauforum24 TV Video (13.02.2023): Bauforum24 Expert Talk

Der Werkzeugkoffer für Photovoltaik ist bestückt mit dem passenden Spezialwerkzeug, um Anlagen fachgerecht zu installieren. Die Variante V02 eignet sich besonders für größere Abisolierwerte von 4,0 bis 10,0 mm2.

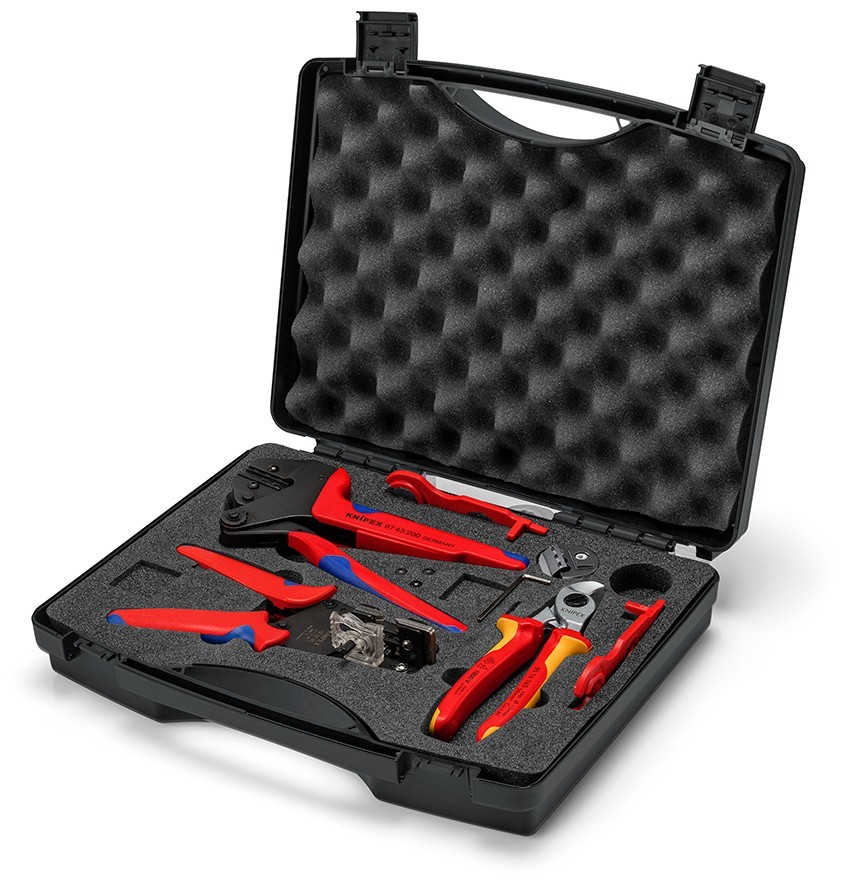

KNIPEX hat es sich zur Aufgabe gemacht, Installateure die an der Wartung und der Montage von PV-Anlagen mitarbeiten, bestmöglich auszustatten. Deshalb hat der Wuppertaler Zangenhersteller jetzt gleich zwei Varianten des Werkzeugkoffers für Photovoltaik (97 91 04 V01 und V02) zusammengestellt. Er enthält jeweils sechs Präzisionswerkzeuge für typische Anwendungen: Eine Präzisions-Abisolierzange mit Formmessern (V01: 1,5 – 6,0 mm² oder V02: 4,0 – 10,0 mm²), eine Kabelschere für Kupfer-Kabel (Ø 15 mm² bzw. 50 mm²) und eine Crimp-Systemzange für auswechselbare Crimpeinsätze. Hinzu kommen ein Crimpeinsatz für Solar-Steckverbinder MC4 (Multi-Contact) (V01: 2,5 – 6,0 mm² oder V02: 4,0 – 10,0 mm²) mit Positionierhilfe und Montagewerkzeug-Set. Der schlagfeste Kunststoffkoffer (345 x 80 x 280 mm) ist mit Schaumstoffeinlage und Mulden für die Aufnahme der Werkzeuge, Crimpeinsätze und Positionierhilfen ausgestattet.

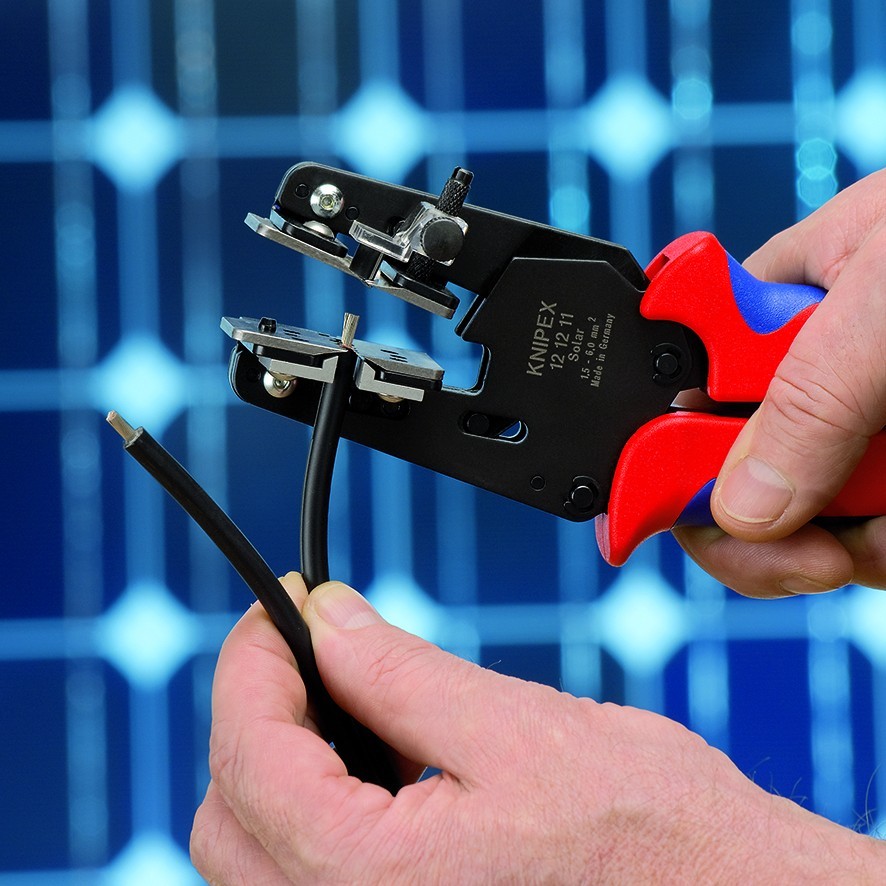

Die Präzisions-Abisolierzange (12 12 11) für Solarkabel sorgt für formschlüssiges Abisolieren auch von schwer zu entfernenden Isolierwerkstoffen aus PTFE, Silikon, Radox®, Kapton® und Gummi. Die auswechselbaren Formmesser sind genau auf den jeweiligen Leiterquerschnitt abgestimmt und ein zweites Messerpaar ist dafür ausgelegt, die verbleibende Isolierung zu fixieren. Die aus Stahl gefertigte Zange verfügt über einen einstellbaren Längenanschlag und baut für eine bessere Zentrierung auf eine zusätzliche Kabelabstützung. Mit der Kabelschere (95 16 165) können ein- oder mehrdrahtige Cu-Kabel geschnitten werden. Die gehärtete Schneide sorgt für einen sauberen Schnitt und lässt sich bequem mit einer Hand bedienen.

Bei nahezu parallelen Crimpbewegungen bietet die Crimp-Systemzange für auswechselbare Crimpeinsätze (97 43 200) gleichbleibend hohe Crimpqualität durch Präzisionseinsätze und Zwangssperre. Das Werkzeug, geeignet für fast 1.000 Crimpanwendungen, garantiert mit ergonomisch geformten Griffen und verschiedenen Positionierungshilfen eine präzise Lagebestimmung und exaktes Arbeiten.

Da Multi-Contact MC4-Stecker in PV-Anlagen weltweit besonders häufig verbaut werden, liefert KNIPEX den passenden Crimpeinsatz (V01: 97 49 66 / V02: 97 49 71), eine Positionierhilfe (V01: 97 49 66 1 (V02: 97 49 71 1) und ein handliches Montagewerkzeug-Set (97 49 66 2) gleich mit. Das Werkzeug aus glasfaserverstärktem Kunststoff dient zum Anziehen und Lösen der Kabelverschraubung bei MC4-Solarsteckern und zum Lösen der Verriegelung von MC4-Gehäusen, auch bei aufgesteckter Sicherungshülse.

Die beiden Werkzeugkoffer für Photovoltaik von KNIPEX sind ab sofort im Handel erhältlich.
