Neue Hyundai-Radlader HL955, HL960, HL970 und HL980

Radlader sind im Erdbau, in der Gewinnung und als Geräteträger in der Industrie universell einsetzbare Maschinen. Mit der zur Intermat im April 2015 vorgestellten HL-Serie möchte der südkoreanische Konzern bei Technik, Ergonomie und Performance Zeichen setzen.

Bauforum24 Artikel (19.06.2015): Hyundai HL955 Radlader mit Abgasnorm Tier 4 Final

Gesamtansicht des Hyundai HL760, der von einem TIER 4 final Motor angetrieben wird

Herzstück des Antriebsstranges sämtlicher Hyundai-HL-Radlader sind TIER IV Final-Motoren von Cummins (HL955/HL960) und Scania (HL970/HL980), die sowohl bei Kraftstoffeffizienz, Drehmomentverlauf und Verfügbarkeit höchste Ansprüche erfüllen sollen.

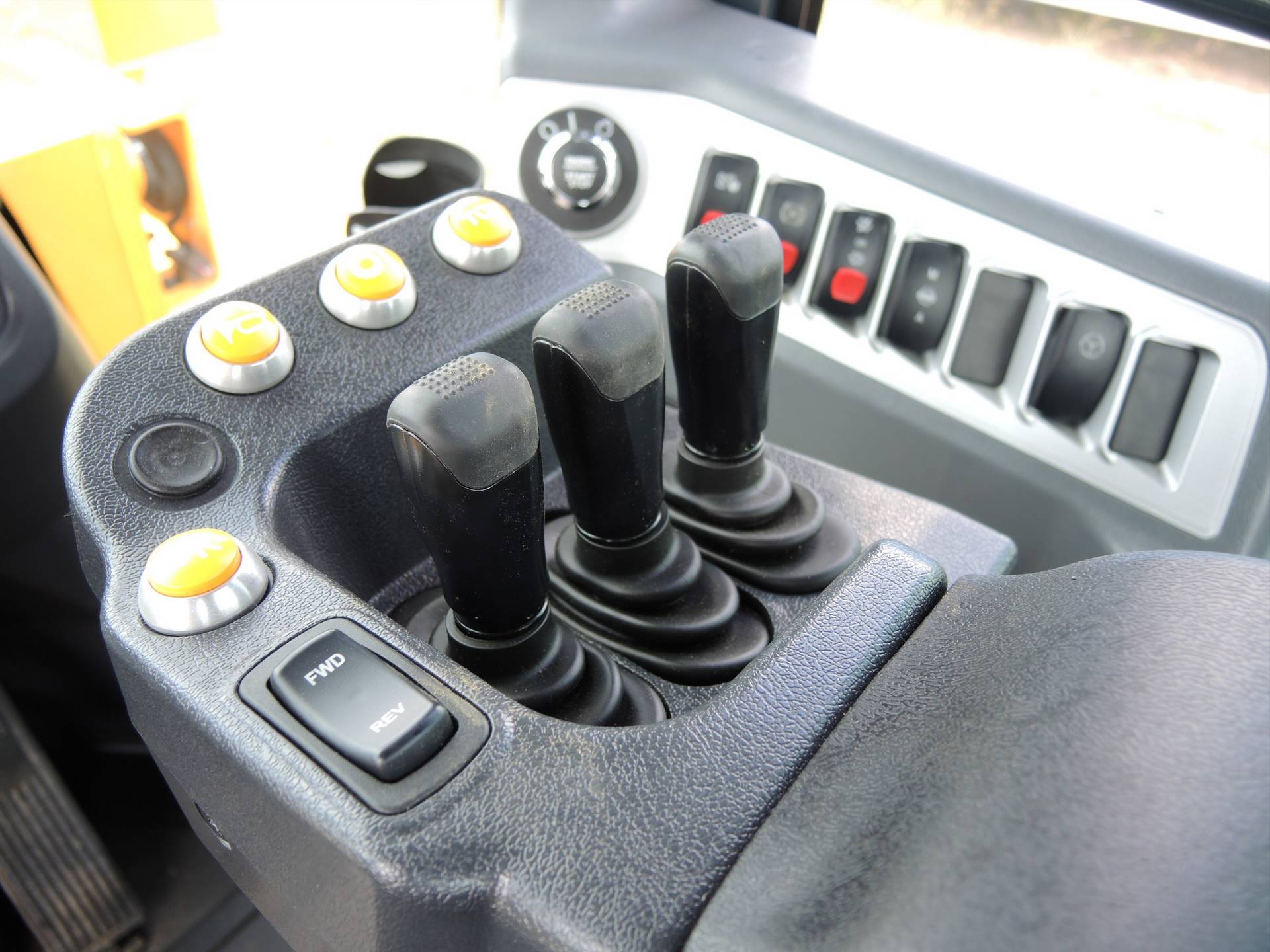

Bei der völlig neu konzipierten Kabine der HL-Reihe ist die große um 90 Grad schwenkbare Tür nun links (vorne) angeschlagen, was den Eintritt erleichtern soll. 80 mm Breiten- und 32 mm Längenzuwachs bietet die serienmäßig klimatisierte und besonders großflächig verglaste, vibrationsgedämpft montierte ROPS/FOPS-Kabine. Serienmäßig bedient der Fahrer das Hubgerüst mit einem Joystick. Minihebel (Fingertipps) sind Option, ebenso wie eine Joysticklenkung.

Ein 7 Zoll-Touchscreendisplay informiert über ausgewählte Maschinenparameter, den gewählten Arbeitsmodus, Kraftstoffverbrauch und signalisiert Fehlerzustände. Zusätzlich hat der Fahrer das Armaturenbrett im direkten Blickfeld. Hier werden Geschwindigkeit, Drehzahl, Verbrauch und andere Werte auf hinterleuchten Skalen visualisiert.

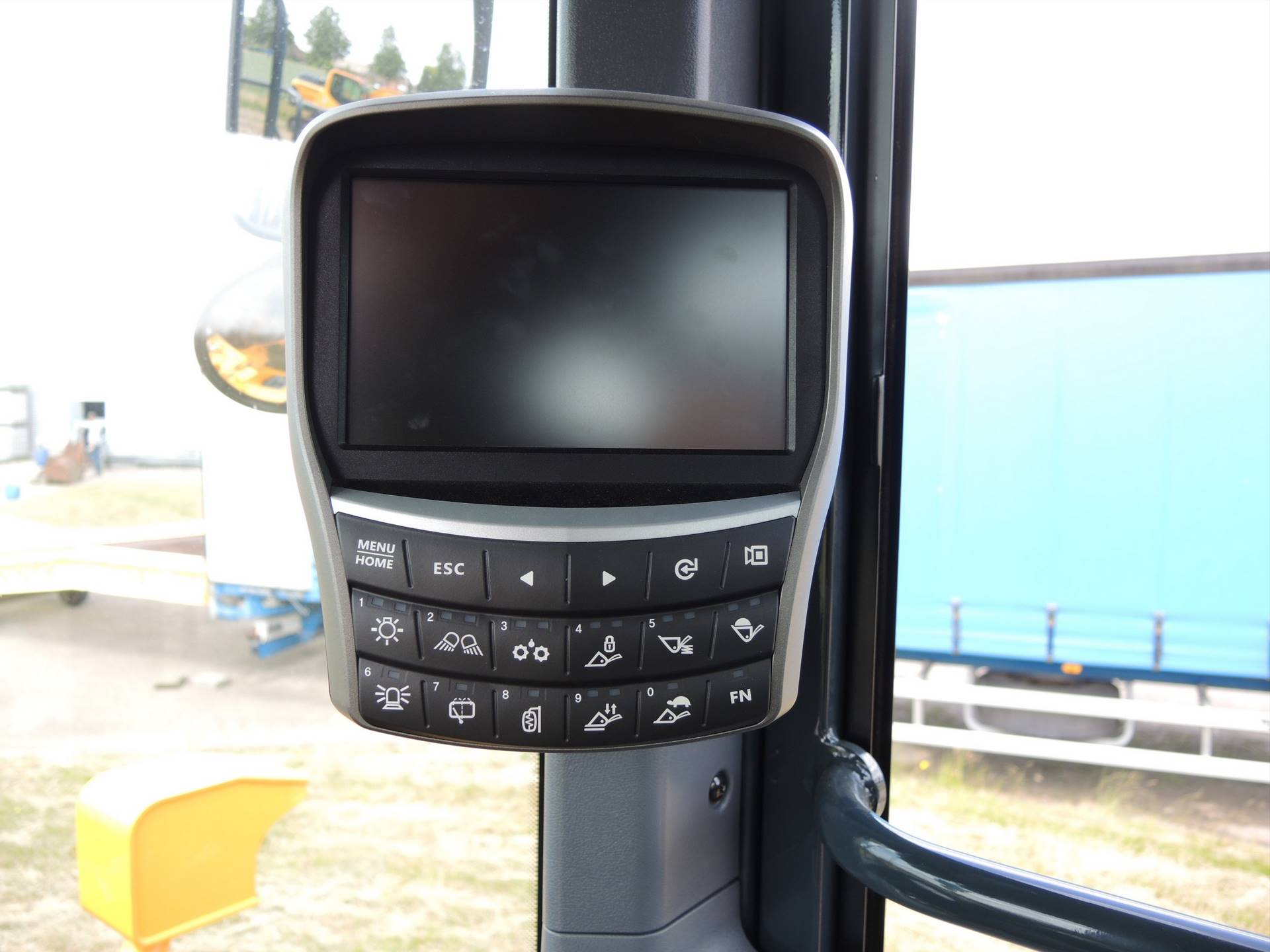

Das 7-Zoll-Touchscreen-Display soll durch übersichtliche Anordnung der Informationen und intuitive Bedienung überzeugen

Unterhalb des Touchscreens lassen sich mittels konventionellen Tastern ausgewählte Funktionen und Modi wie Scheibenwischer, Schnellwechsler, Scheinwerfer, Waage und Position des Hubgerüstes ein-/ausschalten. Viele Funktionen wie Geschwindigkeit bei Vor- und Rückwärtsfahrt, lassen sich am Display mit Schiebereglern einstellen. Serienmäßig ist der Smartkey, um die Maschine zu starten. Zusätzlich kann der Fahrer die Abschaltzeit seines Radladers vorwählen. Bei Nichtgebrauch von Motor oder Arbeitshydraulik schaltet die HL-Serie innerhalb eines vorwählbaren Zeitraumes von 2 bis 40 min automatisch ab. Im Blickfeld des Fahrers befindet sich die ECO-Anzeige. Sie zeigt mittels wechselnd farbigem Balkendiagramm an, ob der Radlader ökonomisch betrieben wird. Dies soll zum effektiven Verbrauch von Betriebsmitteln wie Kraftstoff und AdBlue (DEF – Diesel Exhaust Fluid) führen.

Noch einfacher soll bei der HL-Serie die Bluetooth-Koppelung von Radio und Smartphone sein – mit wenigen Klicks am Menü sind sie miteinander verbunden, eine Bluetooth-Freisprecheinrichtung gehört zur Serienausstattung.

In der neuen und größeren Kabine sollen die ergonomische Anordnung der Bedien- und Kontrollelemente überzeugen

Für Anbaugeräte wie Hochkippschaufel, Holzgreifer etc. lässt sich der Ölfluss der Hydraulik in 15 Stufen vorwählen. Zu den serienmäßigen Komfortfeatures zählt die elektronisch anfahrbare Endposition des Hubgerüstes. Herkömmliche Systeme bestehen aus Endlagendämpfung im Hydraulikzylinder. Hyundai regelt die Pumpenförderleistung vor dem Erreichen der oberen/unteren Position des Hubgerüstes sanft zurück. Dies soll zu rückfreien Arbeitsbewegungen führen, Vibrationen und Stöße minimieren und den Arbeitskomfort für den Fahrer erhöhen.

Bei der neuen Hyundai-Radladerserie lässt sich die Schwingungsdämpfung des Hubgerüstes (wichtig im Load-and-Carry-Betrieb) getrennt für Vor- und Rückwärtsfahrt regeln. Die Geschwindigkeit für Rückwärtsfahrt lässt sich im Bereich von 1 bis 15 km/h an Umgebung, Einsatz und Fahrer individuell anpassen.

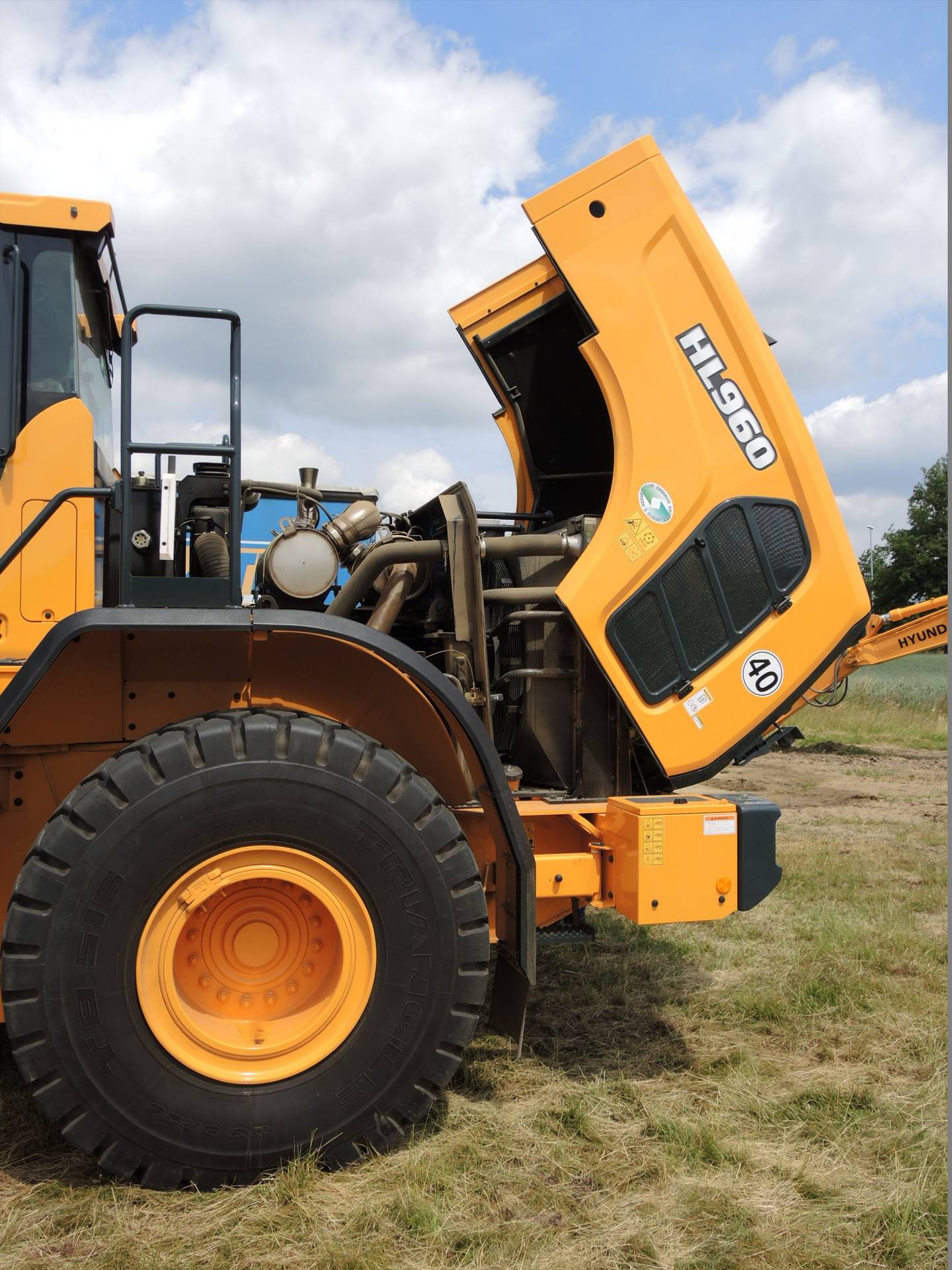

Die Motorhaube der HL-Baureihe lässt sich elektrisch im Winkel von 70° nach hinten kippen und gibt den kompletten Motor frei, was Wartung und Service erheblich beschleunigt

Neben der neuen Kabine bietet Hyundai viele weitere Features. Zur leichten Wartung wird die Motorhaube bei Öffnung elektrisch um 70 Grad nach hinten gekippt. Serienmäßig werden vollautomatische ZF-Fünfganggetriebe (5 Vorwärts-, 3 Rückwärtsgänge) verbaut, deren Wandlerüberbrückung bei sehr niedrigen Geschwindigkeiten einsetzt. Im Vergleich zur Vorgängerserie 9A wurde die Kraftstoffeffizienz laut Hersteller um gut 10 % verbessert. Das elektrische Fahrpedal soll im ECO-Bereich einen angenehmen Fahr-/Bedienkomfort bieten. Unter Volllast erhöht sich der Widerstand – so wird der Fahrer animiert die Maschine im effizienten Drehzahlbereich zu betreiben.

Gesinterte Bremsscheiben an allen vier Rädern sollen für deutliche höhere Standzeiten der Bremssysteme sorgen. Je nach Radladermodell können beide Achsen optional mit Sperren und Achskühlung ausgestattet werden. Einige Modelle der Baureihe HL (HL960WH und HL980WH) lassen sich mit Heavyduty-Achsen ausrüsten.

Bei den Ladegefäßen stieg der Füllgrad der Schaufel laut Hersteller um 5 %. Serienmäßig ist ein Überlaufschutz am Schaufelrücken angeschweißt, der Verschmutzungen des Kippzylinders vermeiden soll. Erhältlich sind die neuen Hyundai-HL-Radlader ab Herbst 2015.

Weitere Informationen: Hyundai Heavy Industries
