Oslo, Norwegen / Schwanau, Deutschland, 28.09.2018 - Königlicher Doppel-Durchbruch in Oslo. Nach je rund 9 Kilometern durch knallharten Gneis schaffen die Zwillingstunnelbohrmaschinen von Herrenknecht „Queen Eufemia“ und „Queen Ellisiv“ am Dienstag, den 11. September 2018, einen historischen Doppeldurchbruch, nahe der Osloer Innenstadt. Das Follo Line Projekt ist das derzeit größte Infrastrukturprojekt des Landes und umfasst den Bau des längsten Eisenbahntunnels Norwegens. Die beiden 20 Kilometer langen Tunnelröhren verbinden Oslo mit dem südlicheren Ski und sollen so die Fahrzeit für Pendler ab 2021 um die Hälfte verkürzen.

Bauforum24 Artikel (06.09.2018): Besuch bei Herrenknecht

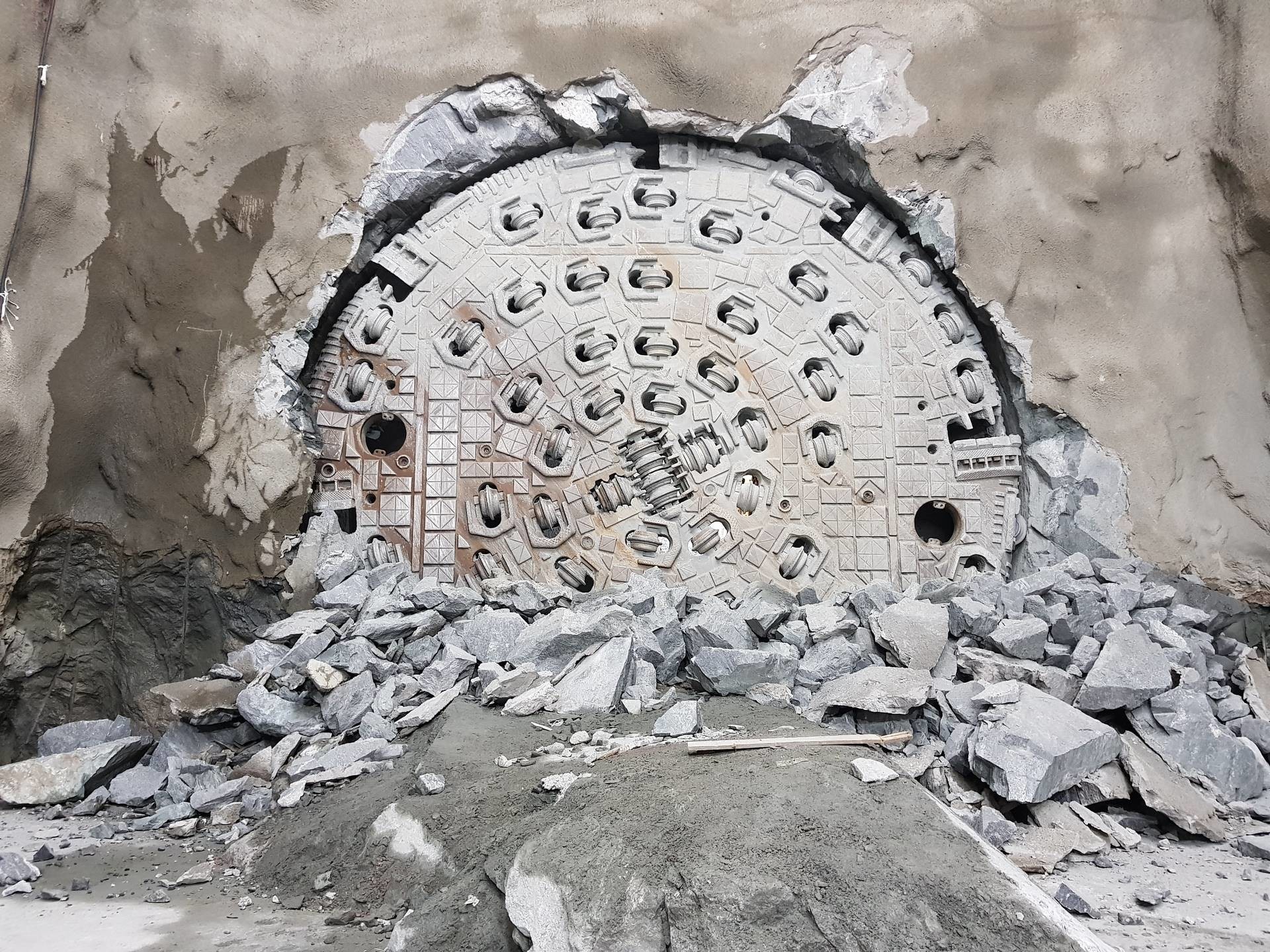

Queen Eufemia bricht als erste der beiden Schwestermaschinen durch den Fels. Rund 24 Monate nach Vortriebsstart legt der Doppeldurchbruch einen Meilenstein im Follo Line Projekt.

Per Livestream verfolgten am 11. September rund 25.000 Zuschauer weltweit die eng aufeinanderfolgenden Durchbrüche zweier Herrenknecht-Schwestermaschinen, „Queen Eufemia“ und „Queen Ellisiv“. Nicht nur für den Bauherren Bane NOR und das Joint Venture Acciona-Ghella war das ein historischer Tag. Auch die norwegische Tunnelbranche erlebt mit dem Einsatz von insgesamt vier Herrenknecht-Tunnelbohrmaschinen (TBM) beim Großprojekt Follo Line eine Premiere. Es ist ein Vorstoß maschineller Vortriebstechnik in ein Land, in dem traditionell der konventionelle Tunnelbau dominiert. Doch Anne Kathrine Kalager, Projektleiterin bei Bane NOR ist sich sicher: “TBM werden künftig in Großprojekten eine realistische Alternative sein, sogar in unserem extremen Hard Rock.” Die vier TBM mit Durchmessern von je 9.900 mm bohren sich seit Ende 2016 insgesamt durch rund 36 Kilometer knallharten Gneis. Die Eisenbahnstrecke Follo Line, mit einer Gesamtlänge von 22 Kilometern, soll im Dezember 2021 fertiggestellt werden. Auf 20 Kilometern wird die Strecke im Untergrund gebaut. Ein Großteil davon mittels maschineller Vortriebstechnik – genauer: 18,5 Kilometer.

Wenige Minuten nach dem ersten Durchbruch bricht auch Queen Ellisiv nach nur 23 Monaten durch den knallharten Gneis. 9 Kilometer Vortrieb liegen hinter den TBM. Zwei weitere Tunnelbohrmaschinen bohren sich aktuell noch durch Gneis und Hartgestein in Richtung Ski. Foto: © Acciona Ghella Joint Venture

Bis zum finalen Durchbruch der vier Maschinen müssen insgesamt vier Millionen Kubikmeter Fels weichen – das ist fast das doppelte Volumen der Cheops-Pyramide. Um die knallharte Mission zu meistern werden Doppelschild-TBM eingesetzt. Sie
zählen zu den technisch anspruchsvollsten Tunnelvortriebsmaschinen und vereinen die Funktionsprinzipien von Gripper und Einfachschild-TBM in einer Maschine. Die Verfahrenskombination ermöglicht in standfesten Geologien parallel zum Vortrieb den Einbau von Betonsegmenten. Die Bestleistung von „Queen Ellisiv“ lag unter diesen extremen Bedingungen bei 19 Ringen, das entspricht rund 34 Metern pro Tag. Doch nicht nur der Vortrieb verlief zügiger als erwartet. Die Werksabnahme für die erste TBM im März 2016 erfolgte bereits elf Monate nach Auftragseingang. Nur 19 Monate lagen zwischen Vertrag und dem Arbeitsbeginn der vierten und damit letzten Maschine in Oslo, im November 2016. Zeitweise waren rund dreißig Herrenknecht-Serviceexperten gleichzeitig vor Ort, um den Aufbau der Maschinen tatkräftig zu unterstützen. „So waren wir dem offiziellen Zeitplan mit dem Start der TBM rund vier Monate voraus“, erklärt Fernando Vara, Projektdirektor des Acciona-Ghella Joint Ventures. Auch während des Vortriebs arbeiten die Bohr-und Serviceteams eng zusammen. In Schwanau kümmern sich bis zu 40 Sanierungsexperten um die professionelle Wiederaufbereitung der Schneidrollen. Mit der Güte der Abbauwerkzeuge steht und fällt der Vortrieb. Gefertigt aus Spezialstahl, 19 Zoll im Durchmesser sind sie rund 190 Kilogramm, die Zentrumsschneidrollen sogar 372 Kilogramm schwer. Sie werden mit bis zu 32 Tonnen Druck auf 70 Ringbahnen gegen den extrem abrasiven Fels gedrückt. Die geologischen Bedingungen führen zu hohem Verschleiß. Während des gesamten Projekts müssen auf jeder Maschine rund 4.250 Rollenwechsel ausgeführt werden. „Niemals zuvor habe ich es mit einem derart harten Gestein zu tun gehabt. Das packt man nur mit Teamwork“, so Francesco Giampietro, langjähriger TBM-Manager bei Ghella.

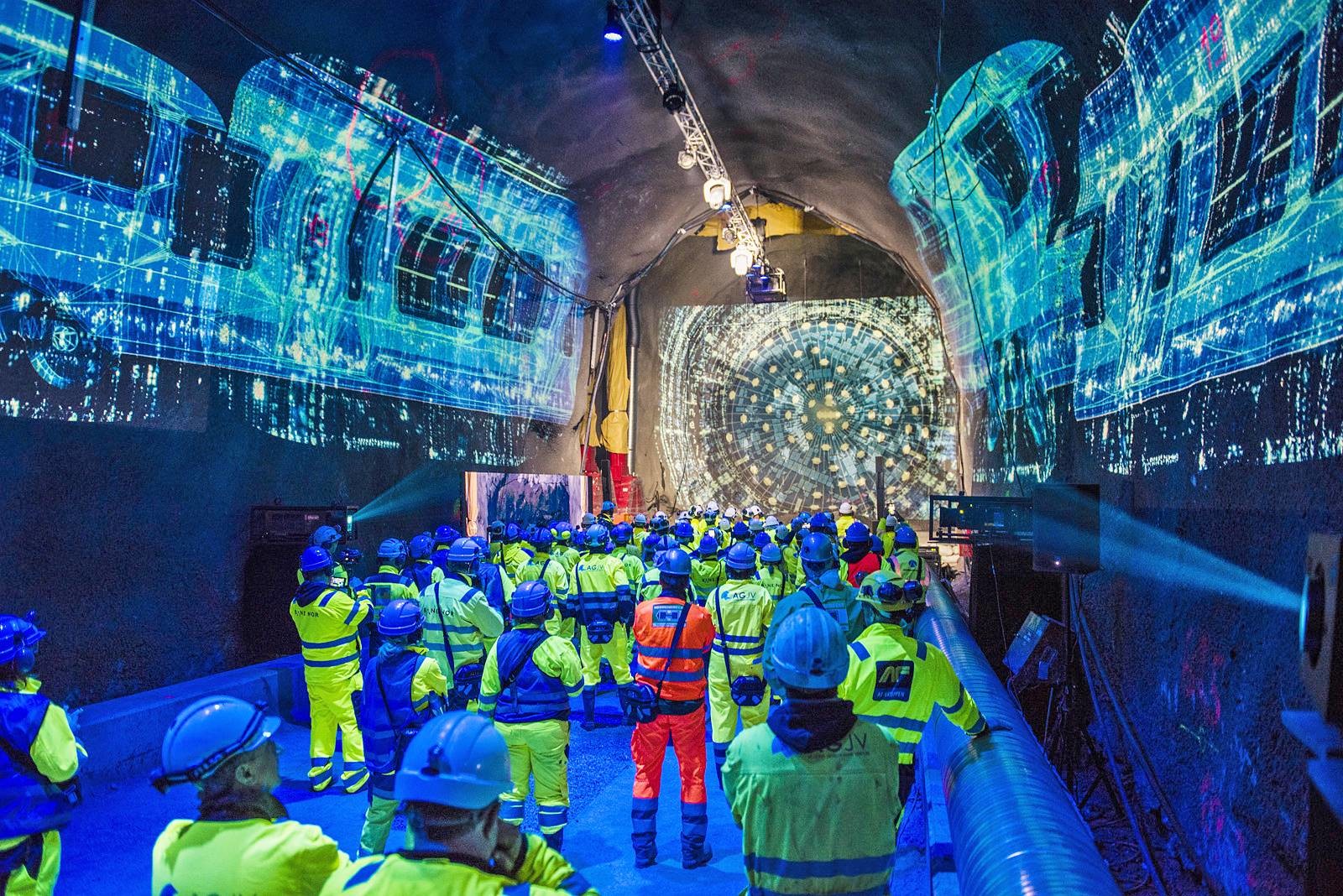

Per Livestream konnte man am 11. September weltweit den Doppeldurchbruch verfolgen. Auch vor Ort warteten die Bohrteams auf den Durchschlag der beiden Tunnelbohrmaschinen. Foto: © Acciona Ghella Joint Venture

Das Follo Line Projekt ist das aktuell größte Infrastrukturprojekt in Norwegen. Ab 2021 wird die Hochgeschwindigkeitsstrecke Oslo mit dem südlich gelegenen Ski verbinden. Durch das Umsteigen von PKW auf öffentliche Verkehrsmittel soll das
Verkehrsaufkommen in der norwegischen Hauptstadt reduziert werden. Ein wichtiger Meilenstein ist hierfür die Follo Line. „Die Hälfte der norwegischen Bevölkerung lebt im Umkreis von 100 Kilometern um die Hauptstadt“, so Kalager. „Somit verstärkt die Follo Line auch das gesellschaftliche Fundament für die Zukunft.“ Bis hier Züge fahren, geht es für zwei Maschinen weiter durch extrem harten Fels. Im Frühjahr 2019 wird der finale Durchbruch der beiden weiteren Tunnelbohrmaschinen erwartet, die sich aktuell noch im Vortrieb in Richtung Ski befinden. Bis dahin bohren sich „Anna from Kloppa“ und „Magda Flatestad“ tagtäglich durch eine der, mit bis zu 300MPa, härtesten Gesteinsarten der Welt.

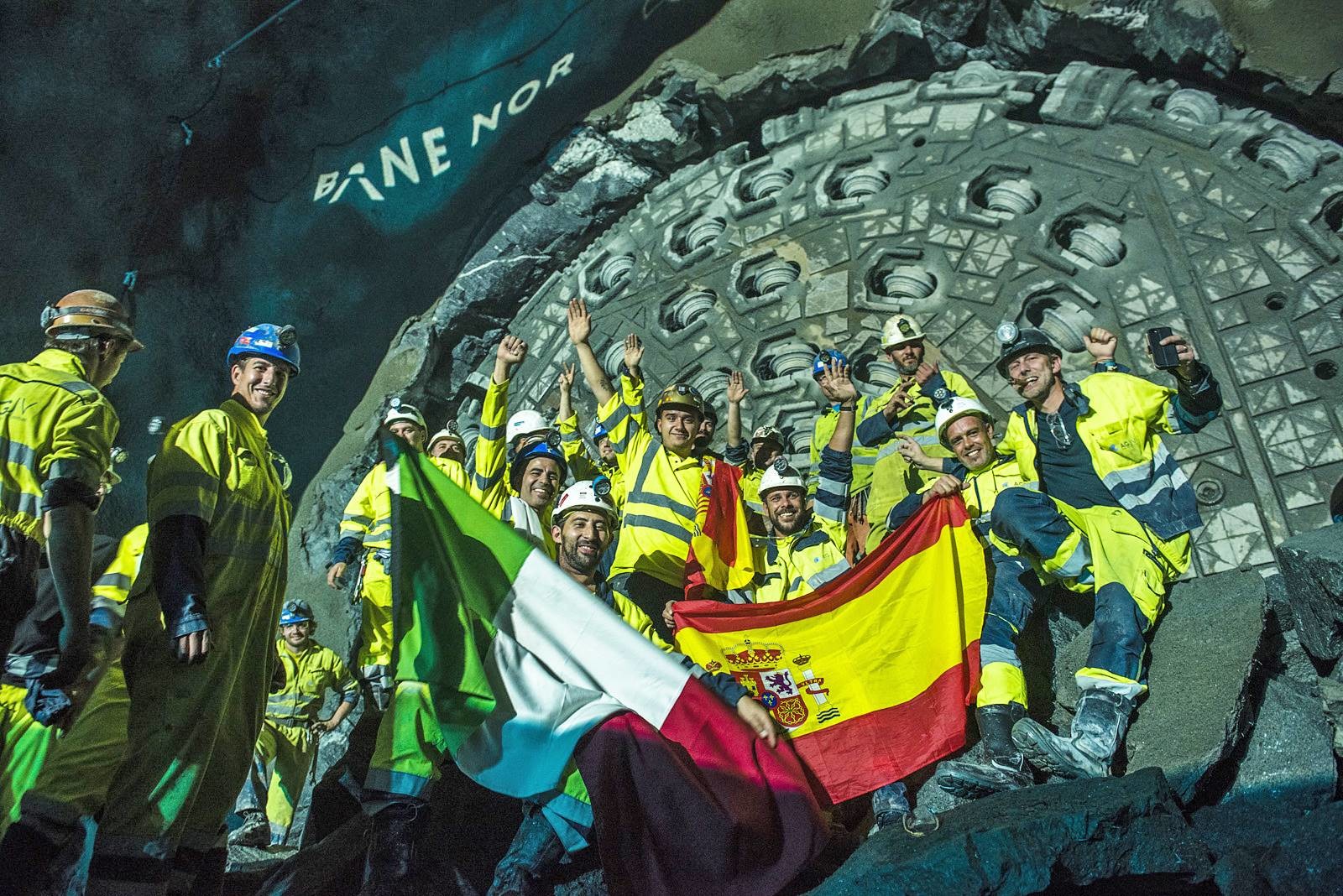

Der erfolgreiche Doppeldurchbruch ist eine Premiere in dem bislang von konventionellem Tunnelbau dominierten Norwegen. Foto: © Acciona Ghella Joint Venture

Projektdaten
Felsenfester Vortrieb: Doppel-Durchbruch bei der Follo Line
MASCHINENDATEN PROJEKTDATEN S-980, S-981, S-982 UND S-983 – FOLLO LINE- NORWEGEN
Maschinentyp:             4x Doppelschild-TBM
› Schilddurchmesser:  4x 9.900 mm
› Antriebsleistung:       4x 4.550 kW
› Vortriebslänge:          1x 8.881 m
                                       1x 8.892 m
                                       1x 9.113 m
                                       1x 9.128 m
› Geologie: Festgestein, Gneis
› Bauherr: Bane NOR
› Kunde: AGJV Acciona-Ghella Joint Venture

Die beiden 20 Kilometer langen Tunnelröhren verbinden Oslo mit dem südlicheren Ski und sollen so die Fahrzeit für Pendler ab 2021 um die Hälfte verkürzen.
