Hamm: Elektro Tandemwalzen

Windhagen, 10.11.2022 - Hamm präsentiert erstmals komplett batterie-elektrisch angetriebene Tandemwalzen. Die Modelle ergänzen die Serie HD CompactLine und werden im ersten Schritt dem europäischen Markt zur Verfügung stehen. Einige Modelle sind ausgestattet mit Oszillationsbandagen, darunter auch die weltweit ersten E-Kombiwalzen mit Oszillation. Sie verdichten nicht nur emissionsfrei, sondern auch besonders leise.

Bauforum24 TV Video (28.10.2022): WIRTGEN auf der Bauma 2022

Batterie-elektrische Tandemwalzen: Auf der Bauma 2022 waren die HD 12e VO (mit Vibrations- und Oszillationsbandage) und die HD 12e OT (Kombiwalze mit Oszillation) zu sehen. Die Verdichtungsparameter und die Bedienung sind identisch wie bei den Modellen mit Dieselmotor.

Mit acht Elektro-Walzen in der Kompaktklasse markiert Hamm einen neuen Meilenstein in der Verdichtungsbranche. Die Modelle HD 10e (Bandagenbreite: 1,00 m, Einsatzgewicht: 2,5 t) bzw. HD 12e (Bandagenbreite: 1,20 m, Einsatzgewicht: 2,7 t) weisen die gleiche Verdichtungsleistung auf wie ihre Schwestermodelle mit Verbrennungsmotor, arbeiten aber komplett emissionsfrei. Die CO2-Einsparung gegenüber diesen Maschinen beträgt im Mittel ca. 10 kg CO2 pro Betriebsstunde. Die Bedienung der E-Walzen ist identisch mit den anderen Modellen der Serie HD CompactLine.

Niedervoltsystem liefert Energie für einen Tag
Ein Li-Ionen-Akku (Kapazität 23,4 kWh) stellt die Energie für die Fahr-, Lenk- und Vibrations- bzw. Oszillationsantriebe über ein 48-V-System bereit. Für den Umgang mit dem Niedervoltsystem ist keine spezielle Qualifizierung des Personals nötig. Der Akku kann per Schnelllade-Stecker (400 V, CEE) oder einen Stecker (230 V, Schuko-Adapter) aufgeladen werden. Das Aufladen des Akkus von 0% auf 100% benötigt ca. 4 h (400 V) bzw. ca. 7,5 h (230 V). Der Akku ist ausgelegt für einen Betrieb bei Umgebungstemperaturen bis zu 45°C und stellt genügend Energie bereit für einen typischen Arbeitstag.

Energiesparende Antriebe
Der Antrieb der Vibrations- bzw. Oszillationseinheit erfolgt rein elektrisch durch spezielle, kompakte Synchronmotoren. Dadurch ist der Wirkungsgrad mehr als verdoppelt und der Energiebedarf entsprechend reduziert. Die elektrischen Fahr- und Lenkmotoren treiben ein hydraulisches System an. Sämtliche E-Komponenten sind wartungsfrei und überzeugen mit einem hohen Drehmoment. Durch das Konzept steht die Leistung konstant zur Verfügung und liefert bei Bedarf hohe Spitzenleistung. Außerdem wird ein Großteil der Bremsenergie über Rekuperation wieder in das System zurückgeführt.

HAMMTRONIC an Bord
Die Steuerung HAMMTRONIC überwacht und steuert die Komponenten der emissionsfreien Walzen. In Verbindung mit den elektronischen Fahrhebeln lässt sich die Maschine äußert komfortabel und präzise steuern. Für Beschleunigungs- und Bremsmanöver sind entsprechende Fahrrampen implementiert.

Nachhaltiges Gesamtkonzept
Hamm hat die E-Walzen in allen Details auf Ressourceneinsparung getrimmt. So ist serienmäßig eine E-Motor-Stopp-Automatik vorgesehen.

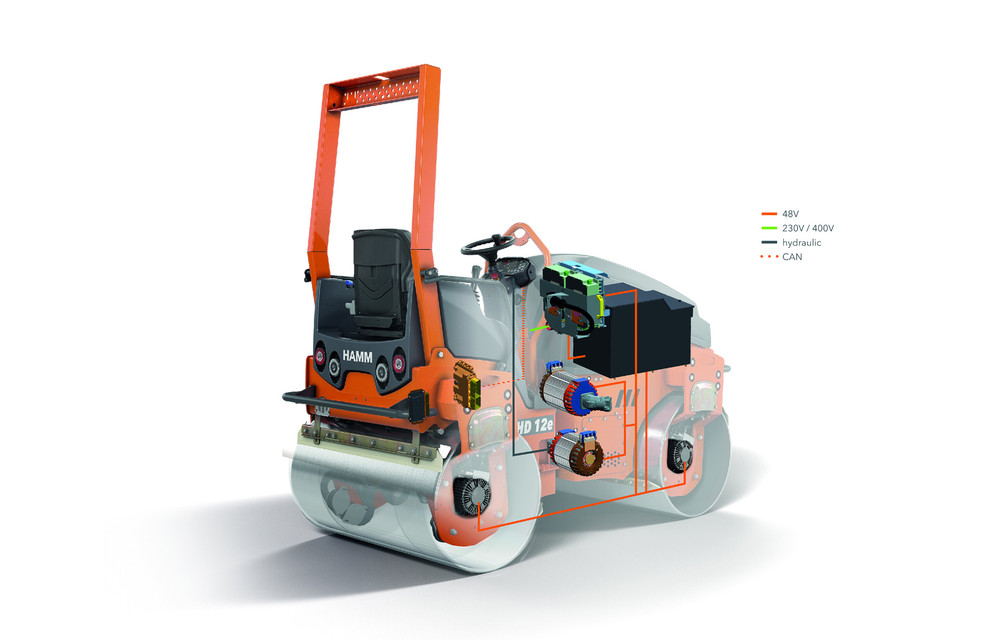

Ein Li-Ionen Akku (Kapazität: 23 kWh) versorgt die E-Walzen der HD CompactLine von Hamm mit Energie. Die Fahr-, Lenk- und Vibrations- bzw. Oszillationsmotoren werden über ein 48-V-Netz angetrieben.

Diese deaktiviert bei Stillstand der Maschine alle Funktionen und spart dadurch kostbare Akkukapazität. Beim Arbeiten im ECO-Mode begrenzt die Steuerung die Fahrgeschwindigkeit. Auch das spart Energie, ebenso wie die serienmäßig installierte LED-Beleuchtung. Die neuartige Steuerung der Lenkung spart ebenfalls Energie: In der Parkstellung verbraucht diese überhaupt keine Energie. Erst das Betätigen des elektrischen Fahrhebels aktiviert den Lenkmotor. Dann lässt sich die Maschine durch ein sensitives Ansprechverhalten und eine bedarfsgerechte Energiezufuhr ohne Kraftaufwand lenken.

E-Kombiwalzen mit Oszillation: leise und emissionsfrei verdichten
Vier der E-Modelle sind ausgestattet mit Oszillationsbandagen, darunter sind zwei Kombiwalzen. Hier trifft die ohnehin leise Oszillation auf den leisen E-Antrieb. Das Ergebnis sind leise Verdichtungsgeräte, die emissionsfrei arbeiten und besonders wenig Schwingungen in das Umfeld einbringen. Sie eignen sich ideal für die Verdichtung in schwingungs- und lärmempfindlichen Bereichen, z.B. rund um Krankenhäuser oder historische Bauwerke.

Wenig Wartung
Alle Elektrokomponenten der E-Walzen sind komplett wartungsfrei. Durch die weitgehende Elektrifizierung ist das Ölvolumen um über 70% reduziert. Insgesamt sind nur wenige Verschleißteile an Bord, die gefettet werden müssen oder unter Abrieb leiden können. Darum ist die Anzahl der Servicepunkte an den E-Walzen im Vergleich zu Modellen mit Dieselantrieb erfreulich gering. Die Anzahl der Betriebsstunden ist geringer als bei den Modellen mit Dieselmotor, denn der Betriebsstundenzähler wird erst mit Auslenken des Fahrhebels aktiviert.

Verfügbar ab 2023
Zur Bauma 2022 zeigte Hamm zwei Modelle: die HD 12e VO, eine Tandemwalze mit einer Vibrations- und einer Oszillationsbandage, sowie die HD 12e OT, eine Kombiwalze mit Oszillation. Die Auslieferung der ersten elektrifizierten Modelle ist für Frühjahr 2023 geplant in den Regionen, in welchen derzeit die Abgasvorschrift EU Stage V gültig ist. Viele dieser Länder unterstützen den Kauf von rein elektrisch angetriebenen Baumaschinen sowie den Aufbau der entsprechenden Ladeinfrastruktur durch staatliche Zuschüsse.

Weitere Informationen: WIRTGEN GROUP | © Fotos: WIRTGEN GROUP
