Neuer Doosan DL280-5 Radlader

Paris (Frankreich), März 2018  - Auf der Intermat 2018 wird Doosan zum ersten Mal den neuen Radlader DL280-5 vorstellen, der speziell für die Abfall- und Recycling-Branche sowie für allgemeine industrielle Anwendungen entwickelt wurde. Der DL280-5 stellt die neueste Entwicklung des aus 12 Modellen bestehenden Hochleistungssortiments an Doosan-Radladern mit Gewichtsklassen zwischen 12 bis 35 Tonnen dar.

Bauforum24 Artikel (29.01.2018): Doosan auf der Intermat 2018 - Neue Bagger und zwei Meilensteine

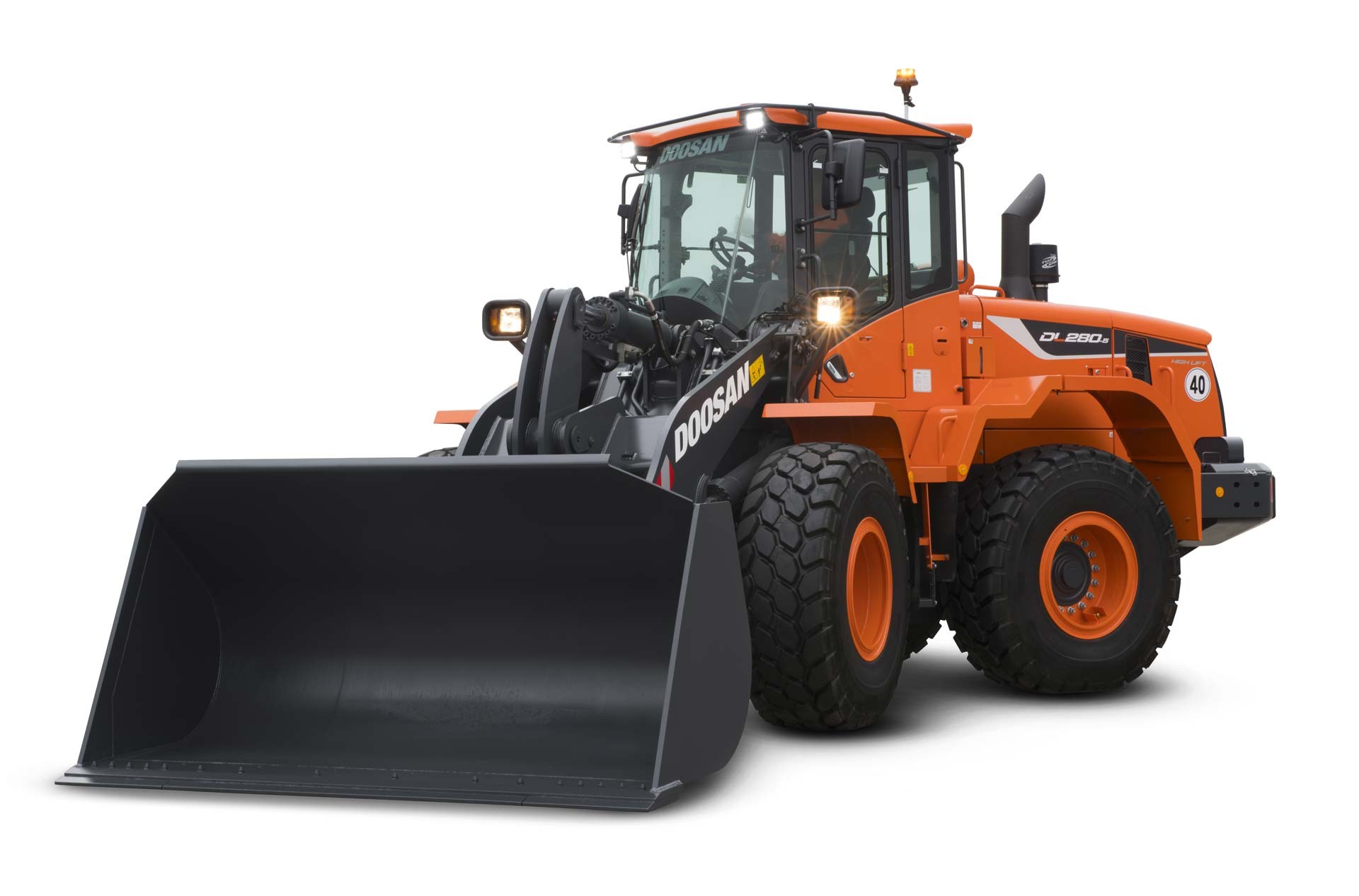

Doosan DL280-5 Radlader

Der vordere Hubarm des DL280-5 wird durch ein geschlossenes Zentralhydrauliksystem und einer Axialkolbenpumpe mit einer Leistung von 210 l/min angetrieben. Dieses System bietet laut Hersteller eine maximale Hydraulikleistung, ohne einen Kapazitätsüberschuss zu produzieren. Dadurch seien Kraftstoffeinsparungen, eine Verlängerung der Lebensdauer und die Zuverlässigkeit lebenswichtiger Komponenten möglich, so der Hersteller.

Der DL280-5 besitzt eine Z-Kinematik mit einfachem Hubkolbensystem. 145 kN Ausbrechkraft wird mit einem über den gesamten Bewegungsbereich konstanten Schaufelwinkel kombiniert. Die Schaufelwinkel sind darüber hinaus laut Hersteller in der Fahrposition und am Boden optimiert.

Der Hubarm ist mit einem (oftmals als „hydraulische Schwingungsdämpfung“ bezeichnetem) Lastisolierungssystem (LIS) ausgestattet. Dieses Standard-Leistungsmerkmal soll für eine erhebliche Verbesserung des Fahr- und Maschinenbedienerkomforts des Radladers sorgen, da eine sanfte Fahrt über unebenes Gelände sowie reduzierte Zykluszeiten und dadurch eine verbesserte Fahrzeugstabilität in der Bewegung ermöglicht wird, so der Hersteller. Dies soll für höhere Produktivität und bessere Kraftstoffeffizienz bei der Ausführung von Lade- und Transportanwendungen sorgen. Die Geschwindigkeit der automatischen Aktivierung des LIS-Systems kann vom Fahrer vollständig angepasst werden.

Der DL280-5 wird durch den 5,9 l Doosan Motor vom Typ DL06 angetrieben. Mit gekühlter Abgasrückführung (AGR), verbesserter Turbo-Ladetechnik und selektiver katalytischer Reduktionstechnologie (SCR) ohne den Bedarf eines Dieselpartikelfilters (DPF) – ein besonders für die Abfall- und Recycling-Branche interessantes Leistungsmerkmal – erfüllt der DL06-Motor die geltenden Abgasvorschriften der Stufe IV/Tier 4, so der Hersteller.

Die Motorleistung wird über drei unterschiedliche Arbeitsmodi verwaltet: ECO, Normal und Power für bestmögliches Drehmoment und optimale Leistung. Standardmäßig soll eine automatische Motorabschaltung für eine Reduzierung der Motorleerlaufzeit sorgen und somit übermäßigen Kraftstoffverbrauch und Verschwendung von Betriebszeit vermeiden. Die Bediener können die Zeitsteuerung dieser Funktion über den LCD-Bildschirm in der Kabine einstellen.

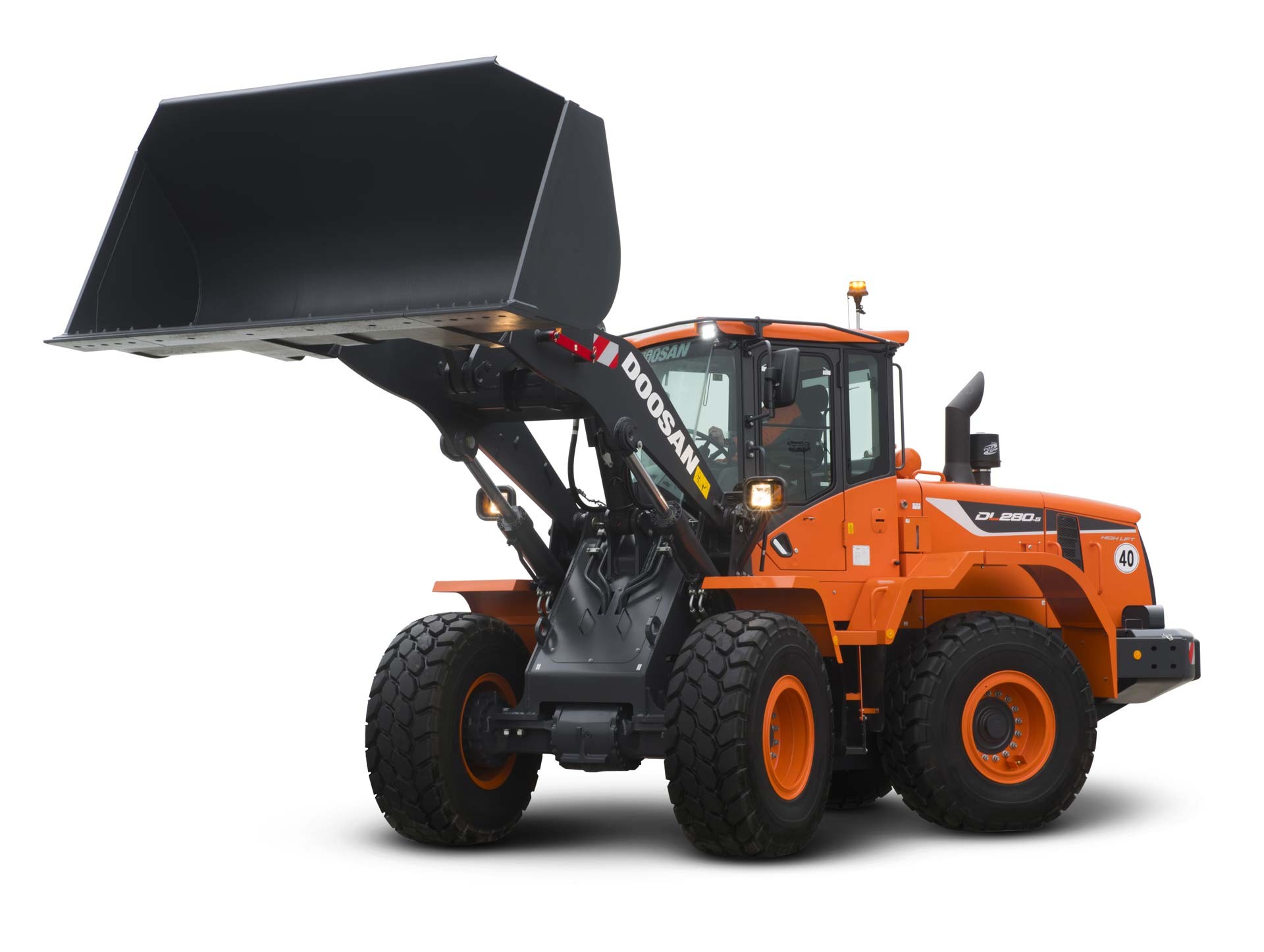

Doosan DL280-5 Radlader

Ein wartungsfreier Luft-Vorfilter soll für die automatische Entfernung von Rückständen sorgen und mehr als 99 % der Partikel mit 20 Mikrometer und mehr trennen, wodurch die Lebensdauer des Luftfilters erheblich verlängert wird, so der Hersteller.

Der Kühlraum ist mit einem hydraulischen Lüfter mit Laufrichtungswechsel ausgestattet, der für effiziente Kühlung in einem variablen Geschwindigkeitsbereich von 530 bis 1800 U/min sorgen soll. Die Leistungsregelung ist automatisch auf einen geringeren Kraftstoffverbrauch und kürzere Aufwärmphasen angepasst. Der Fahrer kann auch hier Standardintervalle für den Laufrichtungswechsel des Lüfters über den LCD-Bildschirm in der Kabine einstellen.

Das Getriebe besteht aus einem Drehmomentwandler, der mit einem automatischen Lastschaltgetriebe verbunden ist und hohe Leistung bei größtmöglicher Traktionskraft bieteen soll. Das Übersetzungsverhältnis der Gänge wurde laut Hersteller optimiert. Sanfte und ruckfreie Schaltvorgänge sorgen für hohen Fahrerkomfort.

Der DL280-5 setzt Reifen vom Typ 20.5 R25 ein, deren Antrieb durch verstärkte Achsen erzeugt wird, was eine hohe Belastbarkeit sicherstellen soll. Sperrdifferenziale an der Vorder- und Hinterachse sorgen automatisch für maximale Traktionskraft und problemloses Fahren auf weichem und schlammigem Untergrund, ohne dass eine manuelle Differenzialsperre erforderlich sein soll. Sie reduzieren laut Hersteller auch das Durchdrehen und übermäßigen Verschleiß der Reifen. Eine ebenfalls verfügbare hydraulische Differenzialsperre kann automatisch aktiviert werden, bevor ein Reifen durchdreht.

Die Arbeitsumgebung soll reichlich Kopffreiheit bieten und die vollständige Sitzbeweglichkeit ermöglicht viel Beinfreiheit. Ein  Grammer-Sitz mit vertikaler und horizontaler Aufhängung, Heizung und vollständiger Einstellbarkeit gehört zur Serienausrüstung.

Die Materialien im Inneren der Kabine wurden laut Hersteller sorgfältig aufgrund ihrer hohen Qualität und einfacher Reinigungseigenschaften ausgewählt. Zusätzlich sind die persönlichen Gegenstände des Fahrers dank mehrerer Aufbewahrungsboxen in der Kabine schnell griffbereit. Die Kabinenluft wird zur Gewährleistung einer gesunden Arbeitsumgebung doppelt gefiltert, um Partikel von mehr als zwei Mikrometer Größe zu beseitigen. Die Kabine erfüllt ebenfalls die ROPS/FOPS-Anforderungen - ein breiter Notausgang (auf der rechten Seite) ermöglicht bei Bedarf in Notsituationen ein schnelles und einfaches Verlassen der Kabine.

Gemeinsam mit den fünf größeren Doosan-Radladern – den Modellen DL300-5, DL350-5, DL420-5, DL450-5 und DL550-5 – bietet der DL280-5 eine breite Palette an Leistungsmerkmalen in den Bereichen Sicherheit und Ergonomie, die jetzt als Standardausrüstung verfügbar sind.

Einige der neuen Leistungsmerkmale richten sich auf eine erhöhte Sicherheit und bessere Sicht in und um die Fahrerkabine. So wurde zum Beispiel um das Kabinendach herum ein neuer Handlauf mit drei Haltepunkten installiert, sodass sich Personen sicherer um die Kabine herum bewegen können, z. B. zum Reinigen der Fenster bzw. Ausführen anderer Aufgaben.

Darüber hinaus wurden zudem auf der Kabinenfrontseite ein neuer großer Tritt und eine große Zugangsplattform installiert, und durch eine geänderte Kabelführung ließ sich die Hupe unter den Fahrscheinwerfern neu positionieren. Zusammen sollen diese Modifikationen für ein Höchstmaß an Sicherheit und Zuverlässigkeit sorgen und bei täglichen Wartungsarbeiten sehr sichere und schnellere Bewegungen in und um die Kabine (ohne Behinderungen) ermöglichen.

In der Kabine gibt es eine neue ergonomische Joystick-Steuerung mit einem progressiven Rändelrad für die Zusatzhydraulikleitung (3. Ventil), die häufig zum Betreiben von in der Abfall- und Recycling-Branche eingesetzten Hochkippschaufeln und Greifern dient. Durch das progressive Rändelrad sind keine zusätzlichen Hebel erforderlich. Die VNR-Steuerung wurde auf die Joystick-Rückseite verlegt und ist jetzt ein Kippschalter mit drei Stellungen.

Von besonderem Interesse für Abfall- und Recycling-Arbeiten ist laut Hersteller, dass der Maschinenführer den Vorteil zusätzlicher konvexer Spiegel am seitlichen Spiegelrahmen nutzen kann. Der durch die konvexen Spiegel gewährleistete breitere Sichtwinkel und die zusätzliche Sicht an der Maschinenaußenseite sorgen für sicheres Rangieren des Radladers vor Ort und im Hof.

Der Radlader DL280-5 verfügt auch über einen neuen abschließbaren Stahldeckel für den Getriebeöl-Einfüllstutzen; dessen Form wurde modifiziert, sodass er mit einem Schloss gesperrt werden kann. Bei verschlossenem Getriebeöl-Einfüllstutzen kann das Getriebeöl nicht mit anderen Ölsorten bzw. Flüssigkeiten, Staub und anderen aus dem Abfallumschlag resultierenden Stoffen verunreinigt werden.

Eine Heckkamera soll für klare Sicht auf den Bereich hinter der Maschine und damit für zusätzliche Sicherheit sorgen. Das Vollfarbdisplay in der Kabine zeigt dem Maschinenführer, was die Kamera sieht. Die Rundumsicht ermöglicht Sicht auf sich von hinten nähernde Fahrzeuge oder Personen am Boden. Darüber hinaus ermöglichen Anzeigen auf dem Bildschirm eine gute Einschätzung von Entfernungen.

Der DL280-5 wird in Serienausrüstung mit dem Telematiksystem DoosanConnect geliefert, sodass Kunden die Maschine unbesorgt fernlokalisieren und die Betriebs- und Produktionsparameter der Maschine fernsichern und -überwachen können.

Technische Kurzübersicht für den DL280-5 (Herstellerangaben):

• Maximale Leistung: 128 kW (174 PS)
• Max. Drehmoment: 804 Nm bei 1400 U/min
• Getriebe: Drehmomentwandler mit Lastschaltstufen
• Maximale Fahrgeschwindigkeit: 38 km/h
• Hydrauliksystem: Lastabhängig
• Hydraulikfluss: 210 l/min
• Kinematik: Z-Kinematik
• Anbaugerätekupplung: Bolzenbefestigung oder Einhakvorrichtung
• Ausbrechkraft: 145 kN
• Höhe am Schaufelbolzen: 3975 mm
• Außenwenderadius, Schaufelkante: 6085 mm
• Radstand: 3010 mm
• Bereifung: 20.5 R25
• Gesamthöhe: 3350 mm
• Schaufelvolumen:  2,8 bis 5,0 m3
• Statische Kipplast: 11760 kg
• Betriebsgewicht: 16595 kg

Weitere Informationen: Doosan Website | © Fotos: Doosan
