Doosan DX1000LC-7 Bagger

Tschechischen Republik, Februar 2022 - Doosan hat den neuen Stufe V-konformen 100-Tonnen-Raupenbagger DX1000LC-7 V auf den Markt gebracht, das größte jemals vom Unternehmen gefertigte Baggermodell. Der DX1000LC-7 wird vom leistungsstärksten Motor in der 100-Tonnen-Klasse angetrieben und verfügt über die höchste Hydraulikleistung für diese Maschinenbaugröße. Er bietet erstklassige Leistung bei höherer Produktivität, geringerem Kraftstoffverbrauch und leichtgängigeren Steuerungen.

Bauforum24 Artikel (27.01.2022): Bobcat Kompakt-Raupenlader T7X

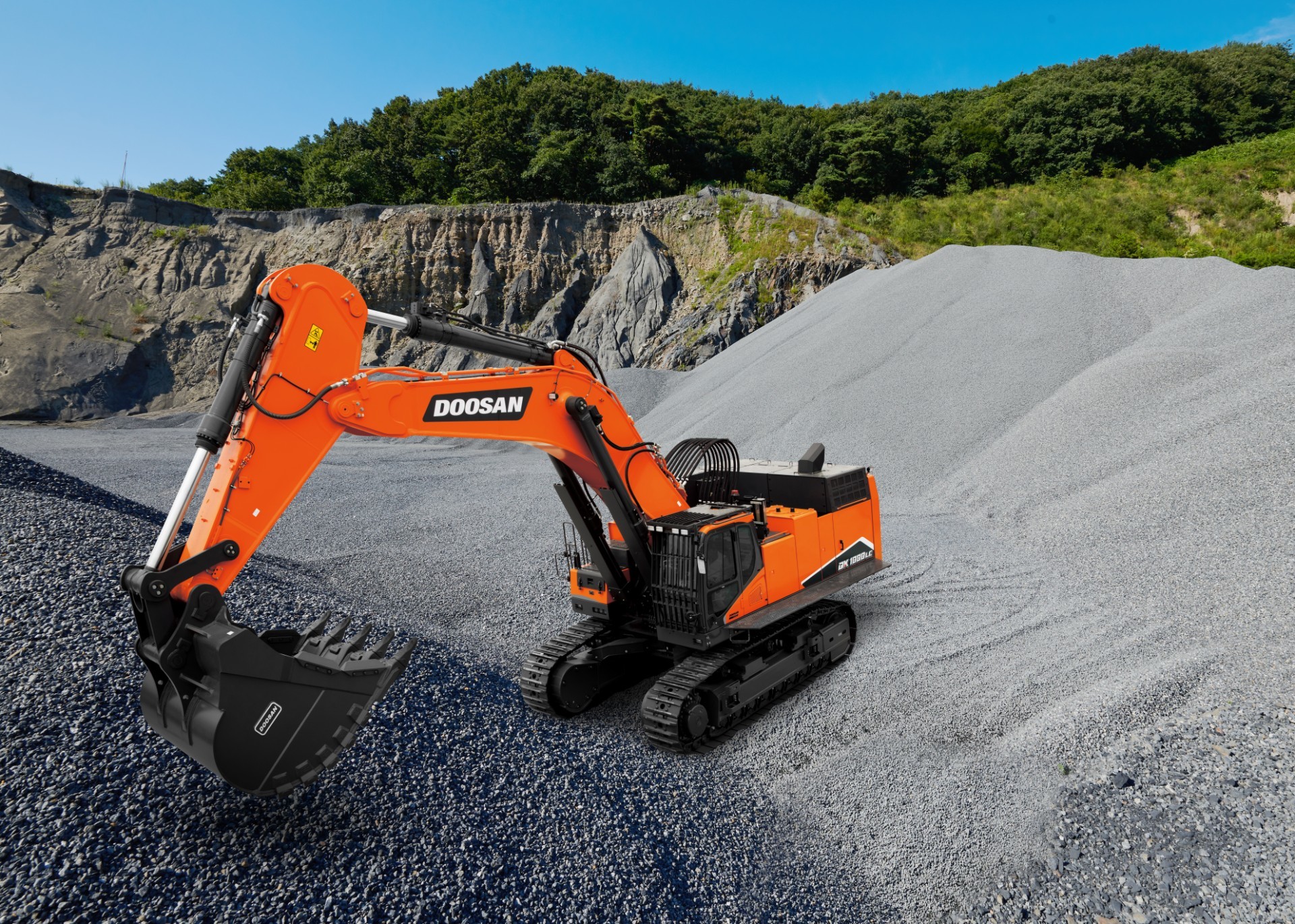

Doosan-Bagger DX1000LC-7

Wie bei allen Baggern von Doosan wurde dem Komfort und der Sicherheit des Fahrers viel Aufmerksamkeit gewidmet. Der DX1000LC-7 verfügt über eine neue, sehr geräumige Kabine mit ergonomisch angeordneten Steuer- und Bedienelementen sowie verschiedenen Instrumenten. Besonderer Wert wurde darauf gelegt, die Geräuschentwicklung durch eine verstärkte Motorraumabdichtung sowie die Verwendung schalldämpfender Materialien auf ein Minimum zu reduzieren.

Alle Komponenten und Baugruppen sind so konstruiert, gefertigt und getestet, dass eine lange Lebensdauer gewährleistet ist. Mehrstufige Filter und Leistungsmerkmale wie Kettenschützer sowie Schutzvorrichtungen für die Zylinder von Ausleger und Löffelstiel, die Schmierautomatik sowie geschmierte und abgedichtete Kettenglieder sorgen für höchste Zuverlässigkeit und lange Lebensdauer. Der DX1000LC-7 ist wartungsfreundlich und reduziert Ausfallzeiten auf ein Minimum.

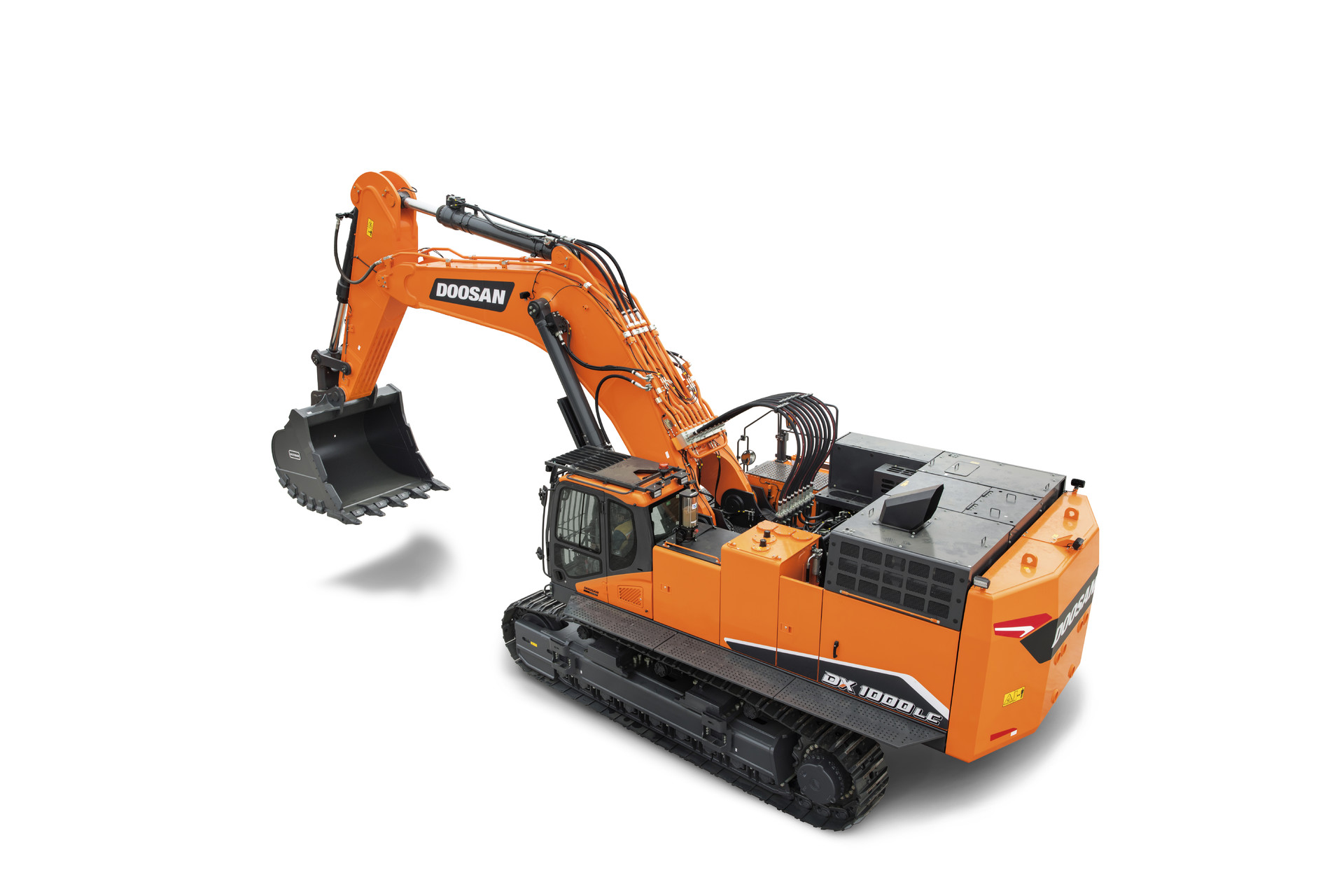

Doosan-Bagger DX1000LC-7

Leistungsstärkster Stufe V-konformer Motor seiner Klasse
Der Bagger DX1000LC-7 wird von der neuen Stufe-V-konformen Ausführung des bewährten Perkins-Dieselmotors 2806J angetrieben und liefert eine hohe Leistung von 469 kW (638 PS), mehr als jede andere Maschine dieser Klasse. Dank Abgasrückführung, SCR-Katalysator, Diesel-Oxidationskatalysator sowie dem Abgasnachbehandlungsverfahren mit Dieselpartikelfilter (DPF) erfüllt der Motor die Vorschriften der Abgasnorm Stufe V.

Der DPF regeneriert sich automatisch alle 25 Stunden; der Bagger arbeitet während dieser Regenerationsphase unverändert weiter. Der DPF-Status lässt sich über das Display an der Instrumententafel in der Kabine ablesen.

Höchste Hydraulikleistung in der 100-t-Klasse
Die hohe Motorausgangsleistung wird mit einem Virtual-Bleed-Off-Hydrauliksystem (VBO) vom Typ D-ECOPOWER+ kombiniert und über einen elektrisch-vorgesteuerten Joystick (FEH) gesteuert, der hervorragende (3 Pumpen á 523Liter) 1569 l/min Hydraulikvolumenstrom und mit 360 bar einen hohen Systemdruck liefert. Zusammen trägt das zur besten Leistung auf dem 100-Tonnen-Markt bei.

Die D-ECOPOWER+FEH-Technologie von Doosan nutzt eine Pumpe mit elektronischer Druckregelung in einem Closed-Center-Hydraulikkreis. Je nach ausgewählter Betriebsart optimiert dies die Produktivität und den Kraftstoffverbrauch. Das Closed-Center-Hauptsteuerventil minimiert Druckverluste; die Pumpe mit elektronischer Druckregelung sorgt für eine optimierte Regelung der Motorleistung und somit für einen höheren Wirkungsgrad.

Mithilfe der Software werden die Vorteile eines Open-Center-Hydrauliksystems bei geringstmöglichen Energieverlusten maximal ausgenutzt. Hydrauliksystem und Motorleistung sind umfassend optimiert und aufeinander abgestimmt, was Systemverluste noch weiter reduziert.

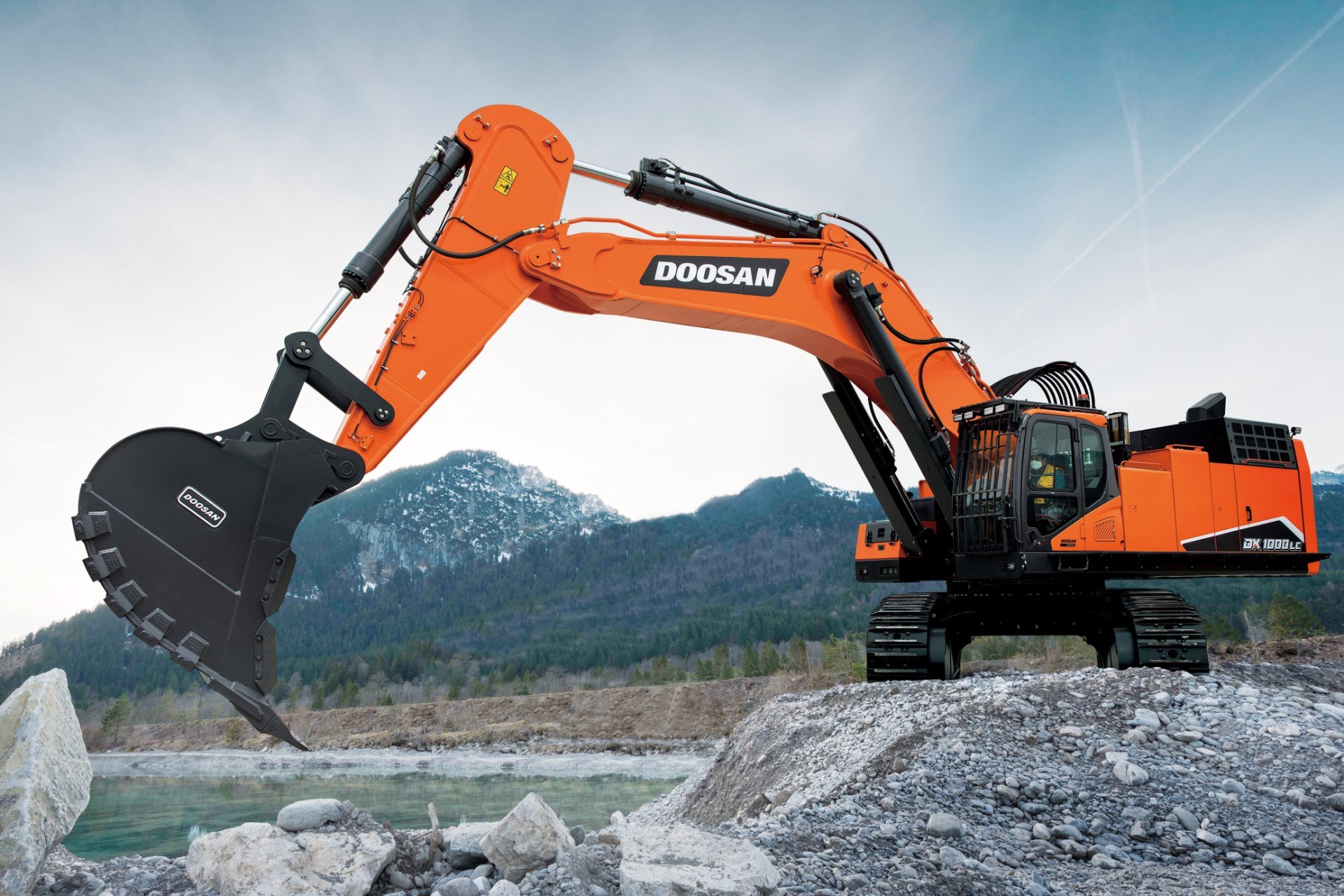

Doosan-Bagger DX1000LC-7
Die Maschine spricht besser auf die Joystickbetätigung an und sorgt so für eine präzisere Steuerung der Maschinenfunktionen sowie für ermüdungsfreieres Arbeiten. Beschleunigung und Verzögerung der Arbeitsgruppenfunktionen erfolgen geschmeidiger. Dadurch können wiederkehrende Schwenk- und Grabbewegungen mit weniger ruckartigen Bewegungen durchgeführt werden.

Auswahl von Ausleger- und Schwenkbetrieb
Zum Gewährleisten eines optimierten Betriebs bei der Arbeit mit dem Bagger DX1000LC-7 lässt sich zwischen zwei Betriebsarten (Ausleger- oder Schwenk-Priorität) wählen. Hierbei haben jeweils Ausleger- bzw. Schwenkbewegungen Vorrang, wodurch sich die Maschine am besten an den jeweiligen Einsatzfall anpassen lässt.

Schnellere Arbeitsgeschwindigkeiten sind durch das Regenerationssystem beim Absenken des Auslegers („Boom Down Regeneration“) im DX1000LC-7 gegeben, das ebenfalls den Kraftstoffverbrauch senkt. Das Hydrauliksystem erhöht auch den Hydraulikvolumenstrom und die Arbeitsgeschwindigkeit des Löffels, was wiederum den Kraftstoffverbrauch senkt.

Höherer Komfort, bessere Manövrierbarkeit
Die neue Kabine des DX1000LC-7 ist in Bezug auf Geräumigkeit und Ergonomie unübertroffen und wurde zum Erzielen eines herausragenden Fahrkomforts und zur Bedienerfreundlichkeit noch weiter verfeinert. Die Kabine besitzt einen neuen, qualitativ hochwertigen Sitz, bietet in der Serienausrüstung mehr Leistungsmerkmale als andere auf dem Markt erhältliche Maschinen und gewährleistet so eine hervorragende Manövrierbarkeit sowie hohe Präzision in allen Anwendungsfällen. Die wichtigsten neuen Leistungsmerkmale der Kabine umfassen:

Neues 8-Zoll-LCD-Farbdisplay mit Touchscreen, das mehr Informationen über einen 30 % größeren Bildschirm liefer
In die Anzeigentafel integrierte Stereoanlage (mit Bluetooth-Streaming-Funktion)
Schlüsselloses Starten
Verbesserte Innenausstattung der Kabine, darunter:
Verbesserte Leistung der Klimaanlage/Abtauung
(iDreistufige) Sitzheizung 360o-Kameras (Rundumsicht, „AVM“/Around View Monitoring)
Alle Beleuchtungskomponenten sind LEDs
Seitenschutz und Laufstege
FOPS-Schutzdach, obligatorisch für die Arbeit in Steinbrüchen, um FOPS-Level2 zu erfüllen.
Luftkompressor und Luftpistole für die Kabinenreinigung (Sonderausrüstung)

Die Kameraausstattung gehört zur Serienausrüstung und umfasst eine Frontkamera, zwei Seitenkameras und eine Rückfahrkamera. Das Kameradisplay ist von der Instrumententafel getrennt und liefert eine vollständige Sicht um den Bagger herum. So hat der Maschinenführer eine Draufsicht auf den Bereich außerhalb der Maschine. Dies wird in Serienausrüstung mit einem AVM-System („Around View Monitoring“, 360° Kamerasystem) kombiniert.

LED-Arbeitsscheinwerfer sind beim DX1000LC-7 ebenfalls Teil der Serienausrüstung. Sie sorgen für eine um bis zu 75 % bessere Beleuchtung des Arbeitsbereichs um den Bagger herum, sorgen für höhere Produktivität bei Arbeiten in der Dämmerung oder bei Nacht und helfen bei der Unfallverhütung vor Ort.

Der neue DX1000LC-7 wird mit dem werksseitig vorinstallierten hochmodernen DoosanCONNECT-System zur drahtlosen Maschinenparkverwaltung ausgeliefert. Das DoosanCONNECT-System ermöglicht die internetbasierte Verwaltung von Maschinenparks, ist sehr nützlich für die Überwachung von Leistung und Sicherheit der Maschinen und unterstützt die vorbeugende Wartung.

Bequeme Wartung
Das Kühlsystem im DX1000LC-7 liefert eine höhere Kühlleistung bei reduzierter Lüfterdrehzahl und geringerem Leistungsbedarf für den Kühlungslüfter. In der Serienausrüstung ist ein Umkehrlüfter installiert. Dessen Laufrichtung ist umschaltbar, sodass sich Staub in Kühler und Ölkühler wegblasen lässt. Dies spart Zeit und Arbeitsaufwand bei Wartungsarbeiten und stellt sicher, dass sich der DX1000LC-7 ideal für Arbeiten in schwierigen Anwendungsfällen eignet.

Ergänzend zur erstklassigen Leistung ist der DX1000LC-7 für maximale Betriebszeit vor Ort ausgelegt und mit bewährten, hochwertigen und langlebigen Komponenten wie Bosch Rexroth MCV- und Hauptpumpensystemen, einem Doosan-Mottrol-Schwenkwerk sowie einem äußerst robusten Berco-Unterwagen ausgestattet.

Der DX1000LC-7 verfügt über eine neue Hochleistungs-Frontpartie mit insgesamt fünf möglichen verschiedenen Frontkombinationen, die auf dem 7,2-m-Kurzausleger und dem 8,4-m-Langausleger basieren. Die Gegengewichtskonstruktion wurde modifiziert, damit der DX1000LC-7 ein System für die Horizontalmontage aufnehmen kann, das einfach an- und abzubauen und langlebiger ist.

Der DX1000LC-7 verfügt in der Serienausrüstung über eine elektrische Kraftstoffförderpumpe (ETP). Mit einer solchen Pumpe braucht der Maschinenführer einfach nur einen Schalter zu drücken und das Auftanken der Maschine kann beginnen. Dies spart Zeit und Arbeitsaufwand bei Wartungsarbeiten. Die Breite der Laufstege des DX1000LC-7 wurde darüber hinaus auf 520 mm erhöht, was mehr Platz für Wartungsarbeiten bietet und Unfälle vermeidet.

Hochleistungsanwendungen
Der DX1000LC-7 ist in erster Linie für Kunden in der Bergbau- und Steinbruchbranche gedacht, wo Abraum zu entfernen und große Materialmengen in knickgelenkte Muldenkipper oder LKWs mit starrem Rahmen zu laden sind. Der DX1000LC-7 lässt sich auch in großen Bau- und Infrastrukturprojekten einsetzen. Dies ist insbesondere dann nützlich, wenn erhebliche Materialmengen ausgehoben und gelagert oder zum Abtransport in LKWs verladen werden müssen.

Mit diesem Ausbau seines Baggerangebots bietet Doosan jetzt Maschinen im Bereich von 1 bis 100 Tonnen an, und deckt auf diese Weise ein breites Spektrum an Kundenbedürfnissen und -anwendungen in den Bereichen Bau, Bergbau, Vermietung, Landschaftsbau, Abfallwirtschaft, Recycling und Abbruch ab.

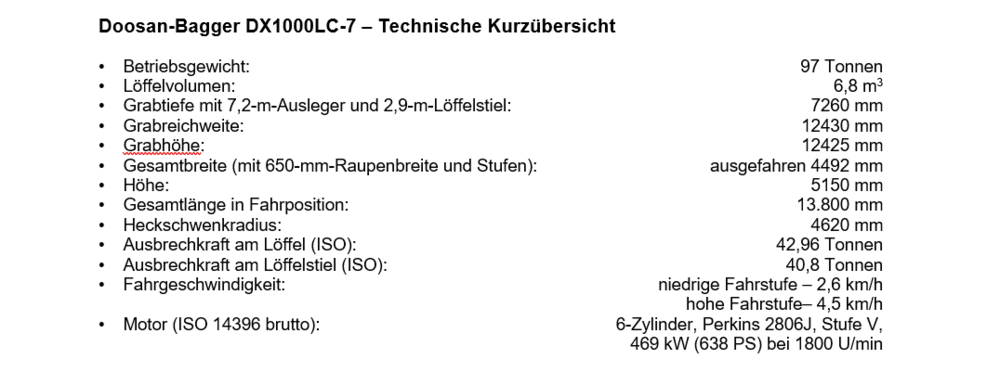

Technische Kurzübersicht
