Bobcat-Minibagger E88

Stockholm (Schweden) - Schwedens Hauptstadt Stockholm baut – und kleckert dabei nicht. Das Projekt „Förbifart Stockholm“ steht für den Bau einer neuen und bahnbrechenden Autobahnumfahrung zwischen dem Süden und dem Norden Stockholms. Rund 17 der insgesamt 21 Streckenkilometer werden dabei unterirdisch verlaufen. Ein neuer 8,9-Tonnen-Bobcat-Minibagger E88 wurde in Schweden speziell für den Bau von Belüftungsschächten für das Straßentunnelprojekt modifiziert.

Bauforum24 Artikel (04.06.2024): Bobcat Demo Days 2024

Ferngesteuerter Bobcat-Bagger für Schachtarbeiten in Schweden

Im Rahmen der erforderlichen Modifikationen am E88 wurde beschlossen, dass der Bagger ferngesteuert werden sollte, um die Sicherheit sowohl für die Arbeiter als auch für die Umwelt zu erhöhen. Der Bagger musste auch modifiziert werden, um ihn für die Arbeit in der sehr rauen Umgebung der unterirdischen vertikalen Schächte zu schützen.

Das vom Hauptauftragnehmer AF Gruppen durchgeführte Projekt „Förbifart Stockholm“ ist eines der größten Infrastrukturprojekte Schwedens. Die Umfahrung wird nach dem WestConnex-Tunnel in Sydney und dem Yamate-Tunnel in Tokio der drittlängste Straßentunnel der Welt in der Nähe einer Stadt sein. Voraussichtlich werden 140 000 Fahrzeuge pro Tag die Umfahrung benutzen.

Bergteamet AB und der Einsatz des E88

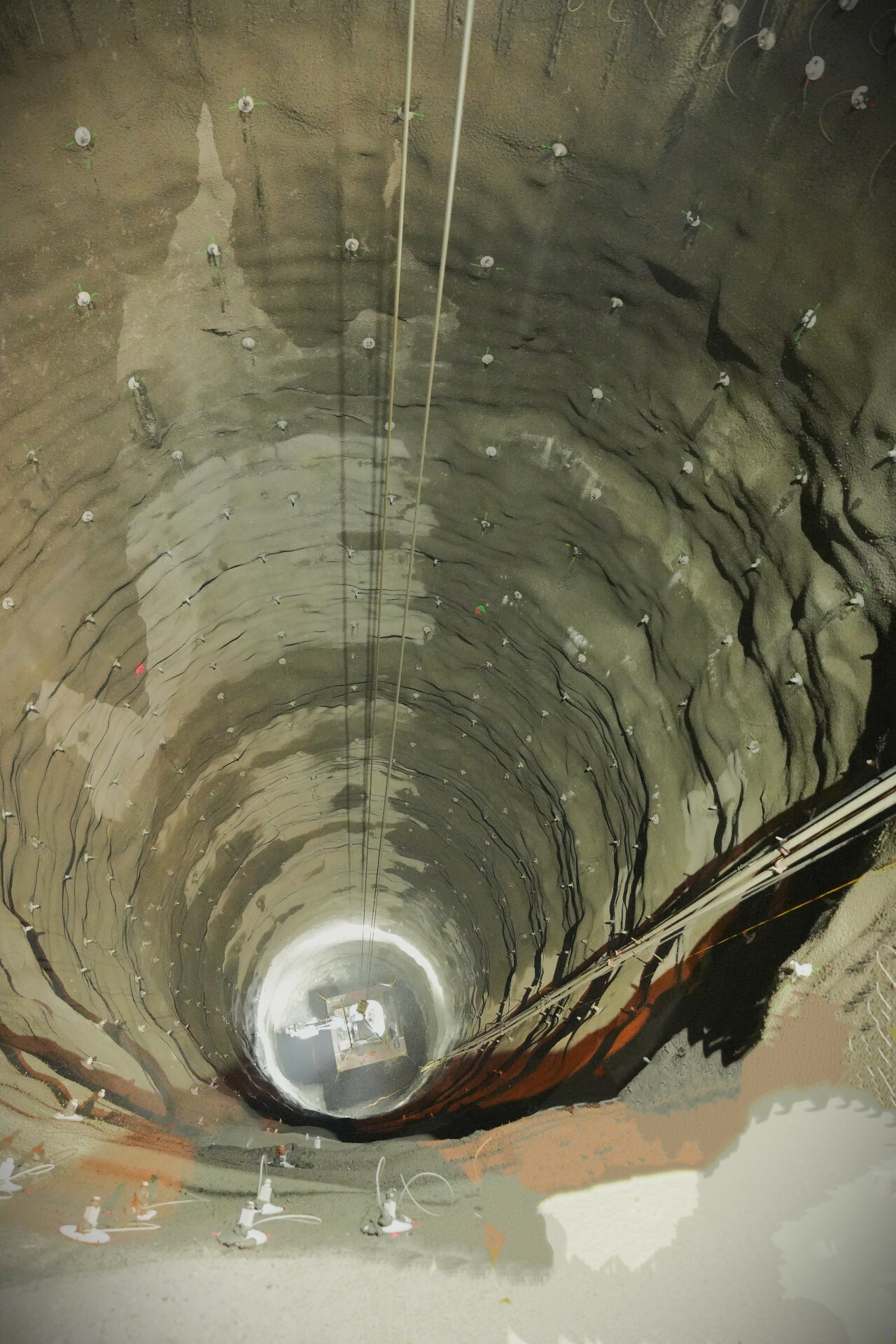

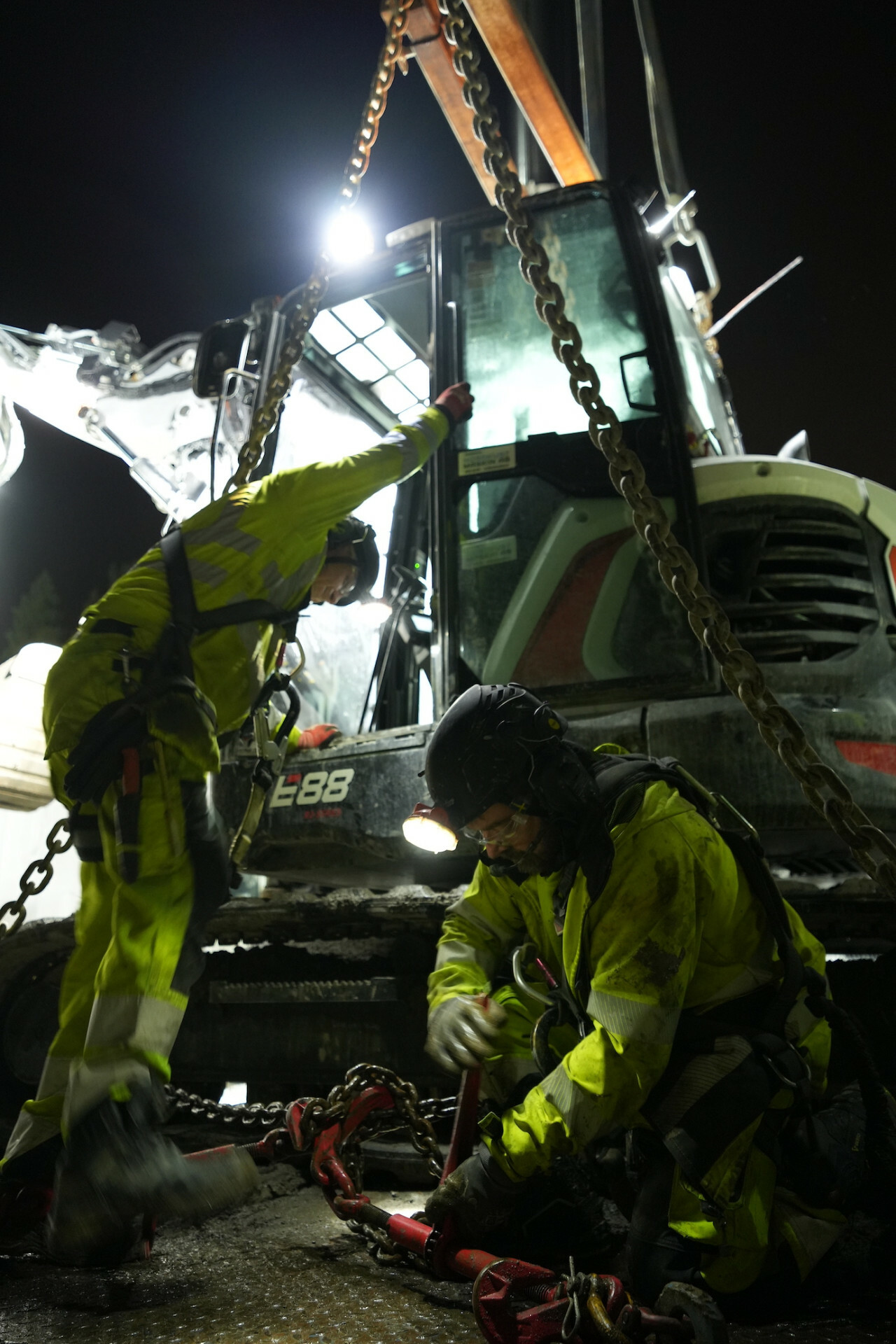

Bergteamet AB, ein auf Schacht- und Tunnelbau spezialisiertes Unternehmen mit Sitz im schwedischen Boliden, hat den Bobcat E88 zum Abteufen von Lüftungsschächten für das Projekt „Förbifart Stockholm“ eingesetzt. Einer der ersten war in Lovön bei Drottningholm außerhalb von Stockholm. Das Verfahren zum Bau der Schächte beginnt mit der Herstellung eines runden Lochs in Bodennähe durch Sprengungen und dem Abtransport des Materials.

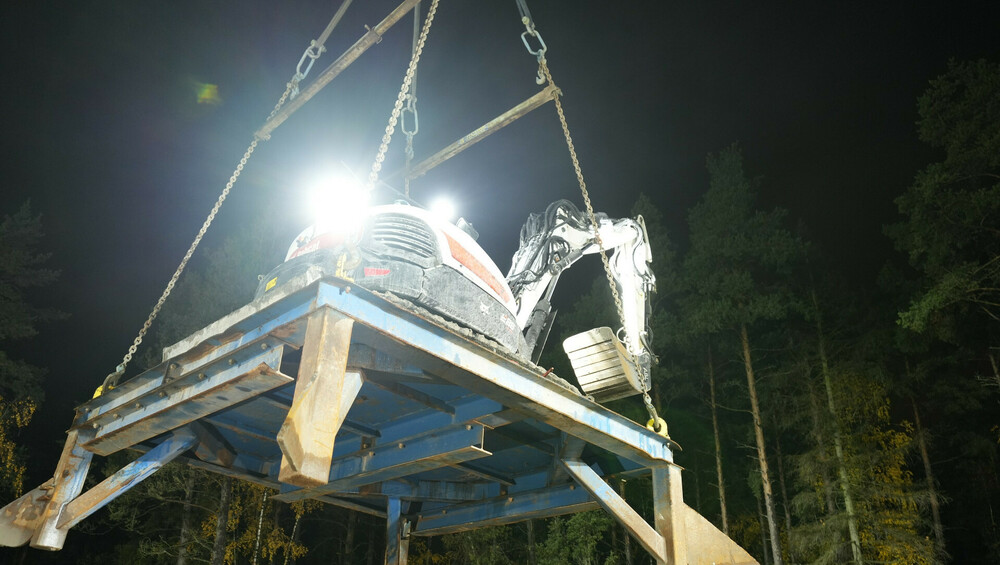

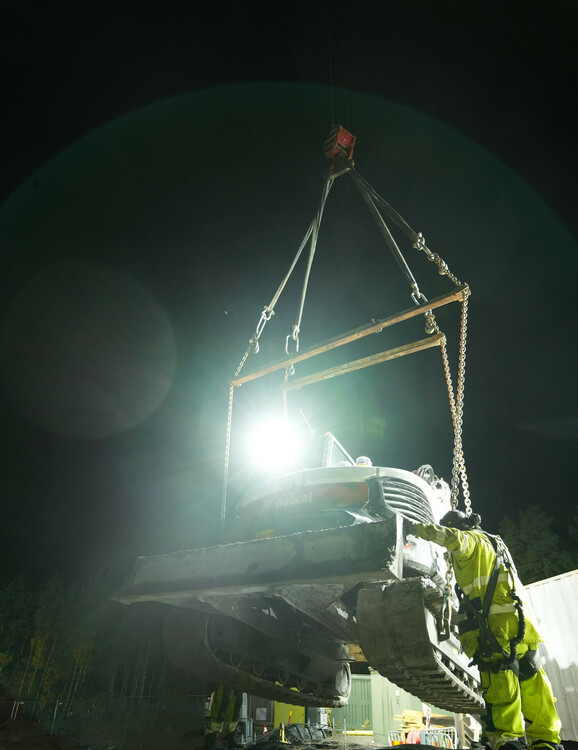

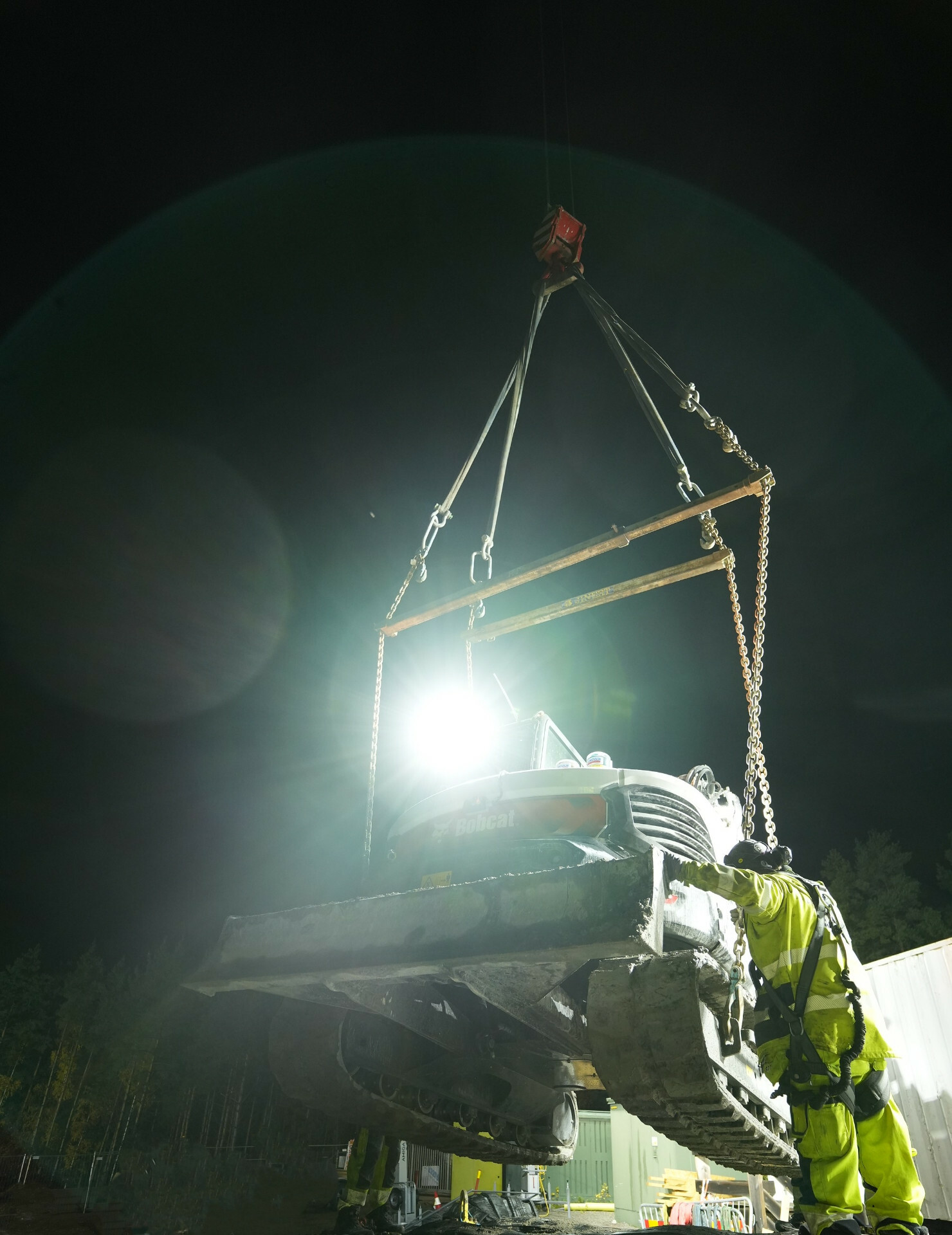

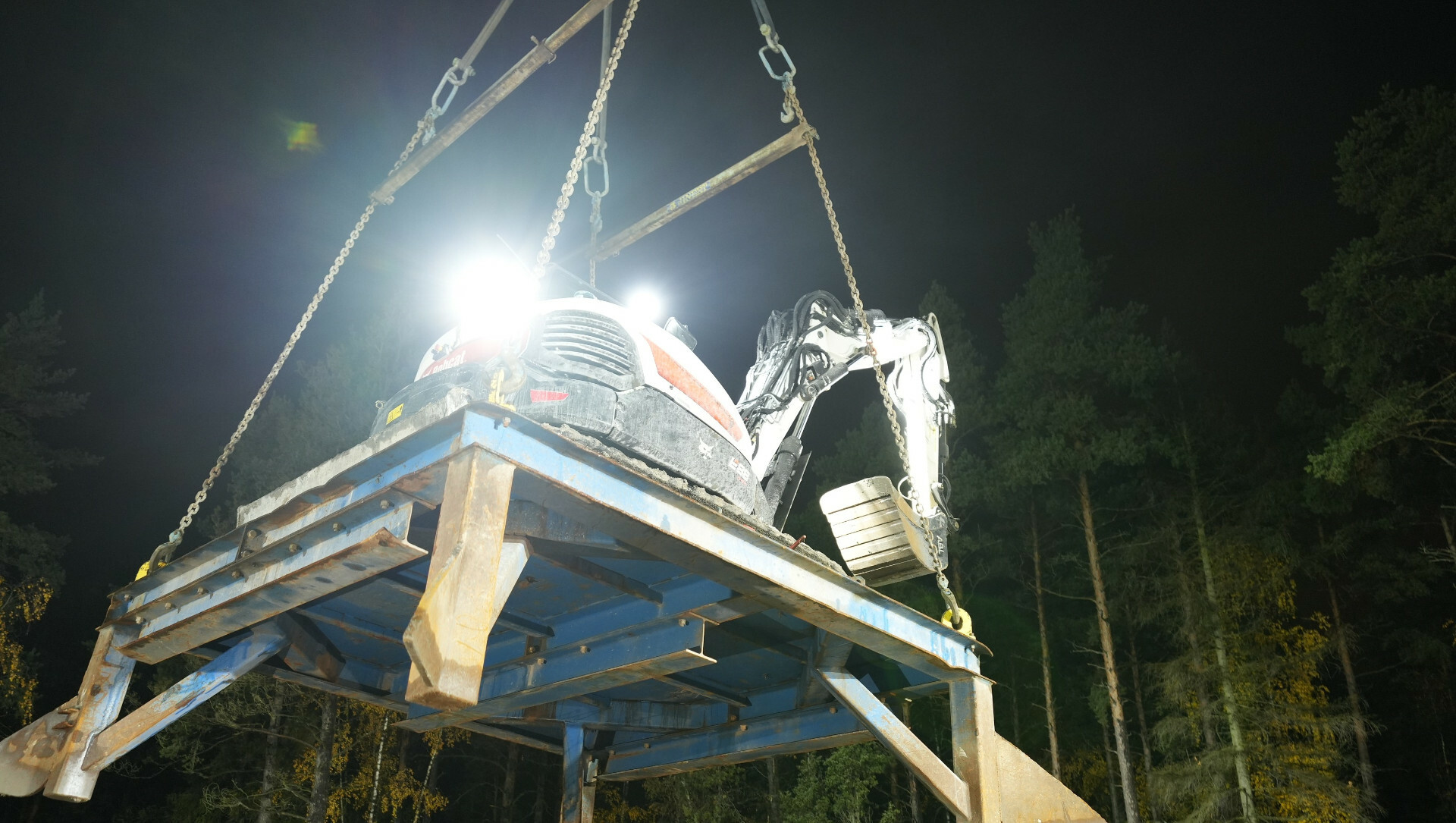

Im nächsten Schritt wird der E88 in das Loch gehoben, das am oberen Ende des Schachts entstanden ist. Dank des Knickauslegers passt die Maschine in den Schacht, von wo aus sie ferngesteuert werden kann, um sie bei Bedarf in eine bessere Position zu manövrieren. Dazu gehört auch der Einsatz von integrierten Kameras, die wiederum von einem Kontrollraum aus gesteuert werden, fernab von allen Gefahrenbereichen. Der E88 ist mit einem Tiltrotator ausgestattet, der den Einsatz mit einem Hydraulikhammer zum Entfernen von losem Material ermöglicht, sowie mit einem Anbaugerät zur Felsabtragung. Außerdem verfügt er über Wasseranschlüsse zur Staubbekämpfung.

Zu den weiteren Anbaugeräten/Merkmalen des modifizierten E88 zählen:

-        Åkerströms-Funksteuerung

-        ABL-Schaufeln

-        Explosionsgeschützte Fenster von Hammerglass

-        Lincoln-Schmierung

-        Automatischer Feuerlöscher von Forrex

Der E88 bietet eine herausragende Leistung in einer kompakten Maschine und ausgezeichnete Stabilität bei hoher Grableistung. Der bewährte D24 Stage-V-4-Zylinder-Motor von Bobcat bietet eine maximale Leistung von 48,5 kW (65 PS) und sorgt für höchste Leistung und maximale Zuverlässigkeit.

Die hohen Ausbrechkräfte und schnelle Zykluszeiten des E88 sind nach wie vor ein wesentlicher Bestandteil der DNA von Bobcat. Wie alle Bagger der R2-Serie zeichnet sich der E88 durch seine hervorragende 360°-Standfestigkeit aus. Selbst Grabarbeiten über die Seite oder die Handhabung schwerer Lasten können ihn nicht aus dem Gleichgewicht bringen. Dank der verbesserten Gewichtsverteilung, der verlängerten Raupenlänge, der optimierten Konstruktion des Gegengewichts und Doppelflanschrollen, die eine hervorragende Seitenstabilität garantieren, ist die Maschine für den Einsatz verschiedener Anbaugeräten gut ausgeglichen. Dies gibt dem Fahrer in jeder Situation Vertrauen, auch ohne das optionale zusätzliche Gegengewicht.

Robuste Bauweise und einfache Wartung und Instandhaltung
Der neue E88 der R2-Serie wurde als ausgeglichene Maschine hinsichtlich Leistung, Kompaktheit und Stabilität konzipiert. Der hintere Überhang beträgt nur 327 mm (ohne zusätzliches Gegengewicht), was den Einsatz der 8,9-Tonnen-Maschine in engen Bereichen ermöglicht. Durch die dynamische und robuste Bauweise wird das Risiko von Ausfallzeiten reduziert. Die seitlichen Kanäle und das Gegengewicht aus hochfestem Stahl dienen als Stoßfänger und schützen wichtige Komponenten sowie alle Schläuche, Rohre, Ventile, Leuchten und andere empfindliche Komponenten, die für die Funktion des Baggers wichtig sind.

Für das Maschinenkonzept der R2-Serie werden bewährte, zuverlässige Komponenten verwendet (z. B. der Motor, die Joysticks, die Kabine usw.). Sollte eine Wartung oder ein Service erforderlich sein, kann diese Arbeit dank der weit zu öffnenden Abdeckungen, die den Zugang zu allen Wartungspunkten auf Bodenhöhe ermöglichen, problemlos auf der Baustelle durchgeführt werden.

Modifizierte Konstruktion des Bobcat E88 im Norden entstanden
Der Bobcat E88 in Stockholm wurde ursprünglich angepasst, um die besonderen Vorschriften für Untertagearbeiten in der Bergbauregion Kiruna im Norden Schwedens zu erfüllen. Der Bobcat E88 wurde von der in Luleå ansässigen Nordkust Maskin AB, die für den Vertrieb und Service der gesamten Bobcat-Produktpalette im Gebiet von Umeå bis Kiruna in Nordschweden zuständig ist, angepasst und geliefert. Dies geschieht in Zusammenarbeit mit Bobcat Sverige AB, dem wichtigsten Bobcat-Vertragshändler für Schweden mit Hauptsitz in Kristianstad.

Die unmittelbare Nähe von Nordkust Maskin AB war ein weiterer Grund für die Wahl des Bobcat-Baggers E88, denn das Unternehmen liegt ideal, um Service und Unterstützung für die Arbeiten in Kiruna zu bieten. Nordkust Maskin AB leitete dieses Projekt in enger Zusammenarbeit mit Bobcat Sverige AB und Bobcat Company und konnte so den stark modifizierten Bagger E88 pünktlich an den Kunden Bergteamet AB liefern. Nordkust Maskin arbeitet derzeit an einem weiteren E88, der für den Bergbau angepasst wird und auch für Bohrarbeiten eingesetzt werden soll.


Weitere Informationen: Doosan Bobcat EMEA | © Fotos: Bobcat
