Doka Schalung für neues KTM Museum

Maisach, August 2017 - Am KTM Hauptsitz in Mattighofen entsteht noch bis Ende 2018 auf rund 9.500 m² das neue KTM Museum. Die Schalung für das außergewöhnliche Gebäude in Ellipsenform stammt von Doka.

Bauforum24 Artikel (27.11.2015): Selbstkletterschalung am World Trade Center

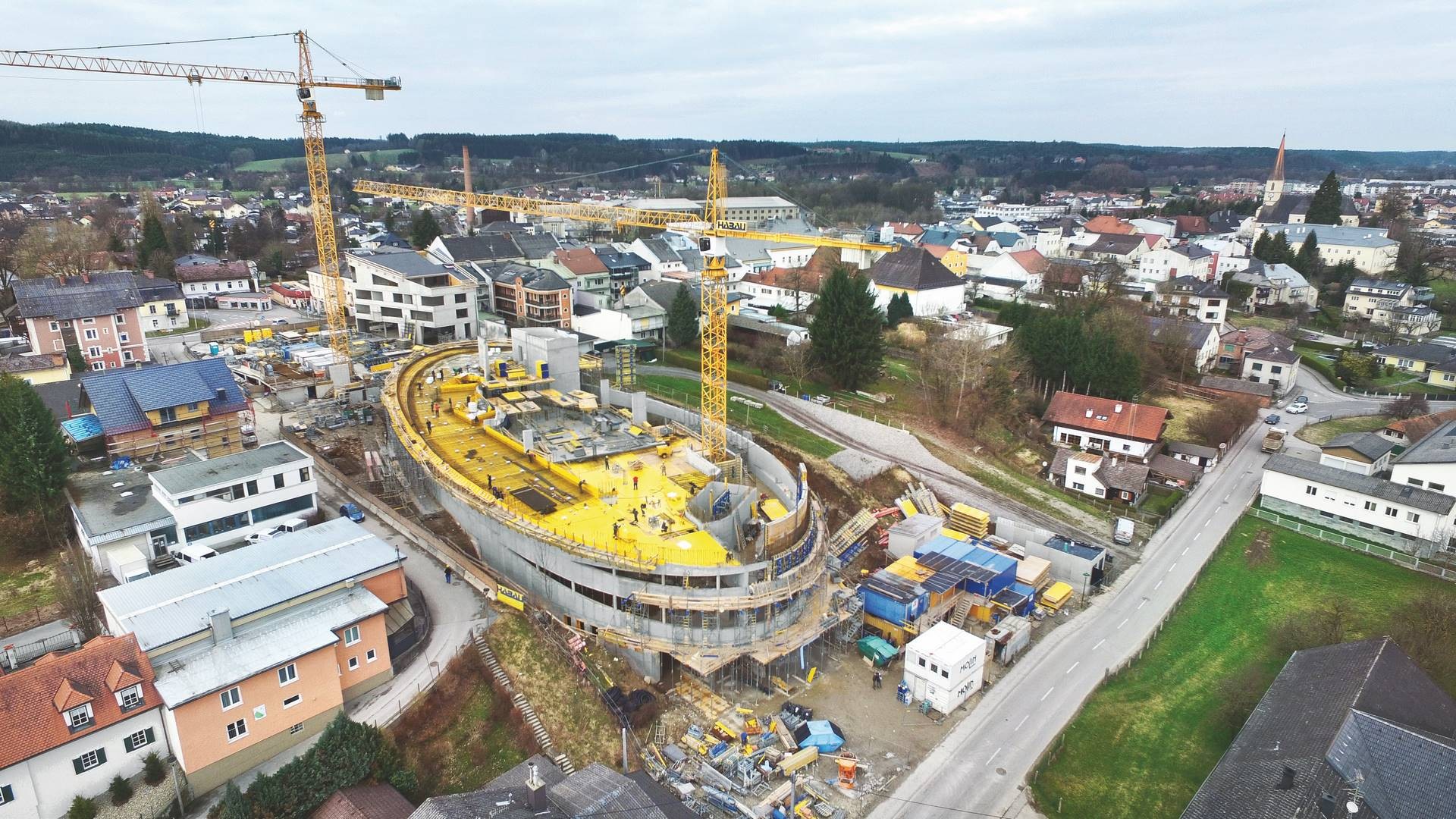

Der Neubau des KTM Museums ist wie eine Rennbahn gestaltet. So gibt es bis auf Fluchtstiege auch kein Treppen, sondern nur Rampen zwischen den sechs Ebenen

Bereits beim Anblick des Gebäudes dürften künftig die Herzen von Motorradfans höherschlagen. Der runde Museums-Neubau, ein Entwurf der Büros „X Architekten“ und „Hofbauer:Architect“ ist wie eine Rennbahn gestaltet. Auch die Innenarchitektur ist alles andere als gewöhnlich. Denn mit Ausnahme der Fluchtstiegen wird komplett auf Treppen verzichtet und Besucher erreichen alle sechs Ebenen über eine Rampe. Zentrales Gestaltungselement des Projekts sind die ansprechenden Sichtbetonflächen. Um die hohen architektonischen Anforderungen zu erfüllen, kombiniert die ausführende HABAU die Beton-Sensortechnologie Concremote mit Schalungstechnik von Doka.

Mit 4 % Neigung in den Decken auf allen Ebenen ist das KTM Museum wortwörtlich schräg. Um diese Schrägen und den nötigen Highspeed für die insgesamt 14.400 m² großen Deckenflächen zu erreichen, setzt das Bauunternehmen HABAU auf den Dokamatic Tisch. Laut Hersteller können die Deckentische als komplette Einheit mit bis zu 12,5 m² von nur einer Person umgesetzt werden und das ganz ohne Kran. Dazu wird beim Bau des KTM Museums das Umsetzgerät DoKart plus verwendet.

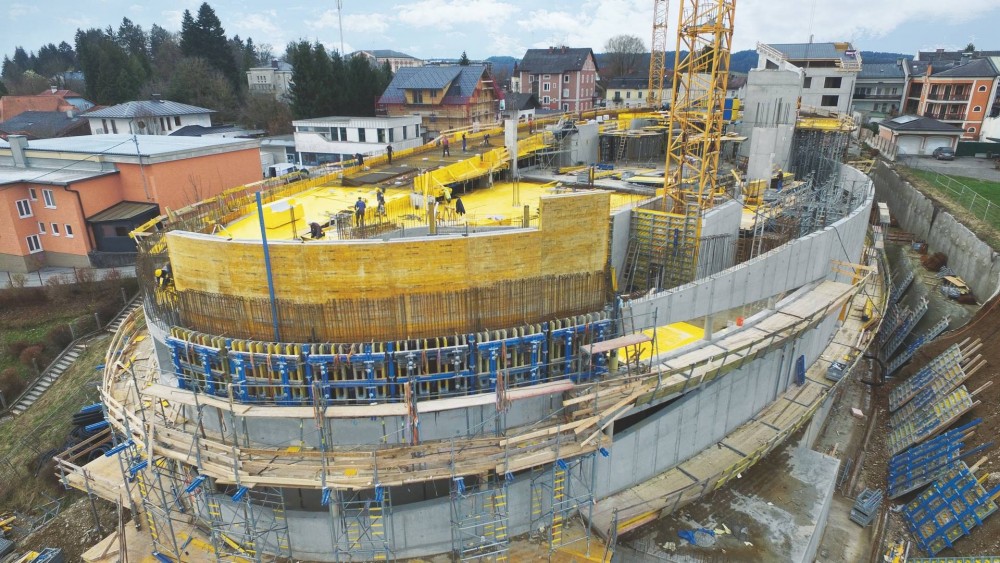

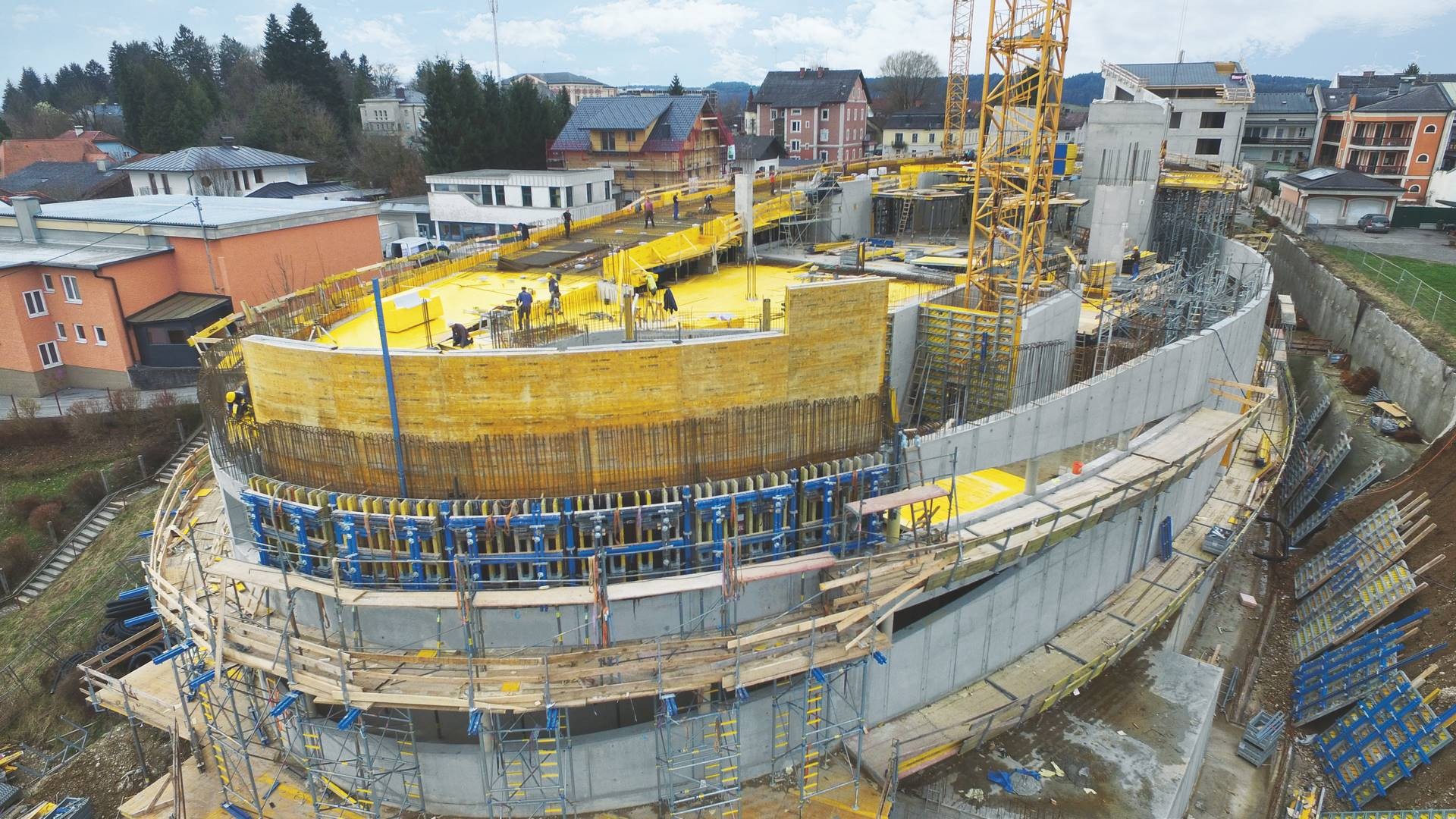

Die elliptische Gebäudeform entsteht mittels Trägerschalung Top 50, die mit 3-SO Schalungsplatten belegt ist

Um die gewünschte Neigung zu erreichen, werden die Stützen mittels Spindel auf unterschiedliche Höhen eingestellt. Für die gekrümmten Wandflächen konzipiert Doka eine Schalungslösung aus Framax Rahmenschalung und Trägerschalung Top 50. So wird die elliptische Außenwand in 12 Abschnitten betoniert, deren Schalung sich jeweils aus drei verschiedenen Schalungssätzen der Trägerschalung Top 50 zusammensetzt. Um die wirtschaftliche Vorhaltemenge von einer viertel Ellipse - das entspricht ca. 50 Laufmetern - zu erreichen, wurde die Schalung so konstruiert, dass sie für die gegenüberliegenden Teile der Ellipse auf den Kopf gestellt werden kann.

Für den besonderen Charakter des KTM-Museums sorgen die Wände und Decken in Sichtbetonoptik. Um dem Beton die gewünschte Struktur zu geben, setzt Doka auf die Schalungsplatte 3-SO, mit der sowohl die Framax-Rahmenschalung als auch die Deckentische belegt werden. Diese Schalhaut aus der gelben Dreischichtplatte soll ein Betonbild mit feiner Holzmaserung und horizontalen Abdrücken der Schaltafeln erzeilen. Eine Herausforderung für die Baustellenmannschaft ist die Herstellung eines gleichmäßigen Betonbildes für alle Abschnitte bei unterschiedlichen klimatischen Bedingungen – gearbeitet wird nämlich im Sommer und im Winter.

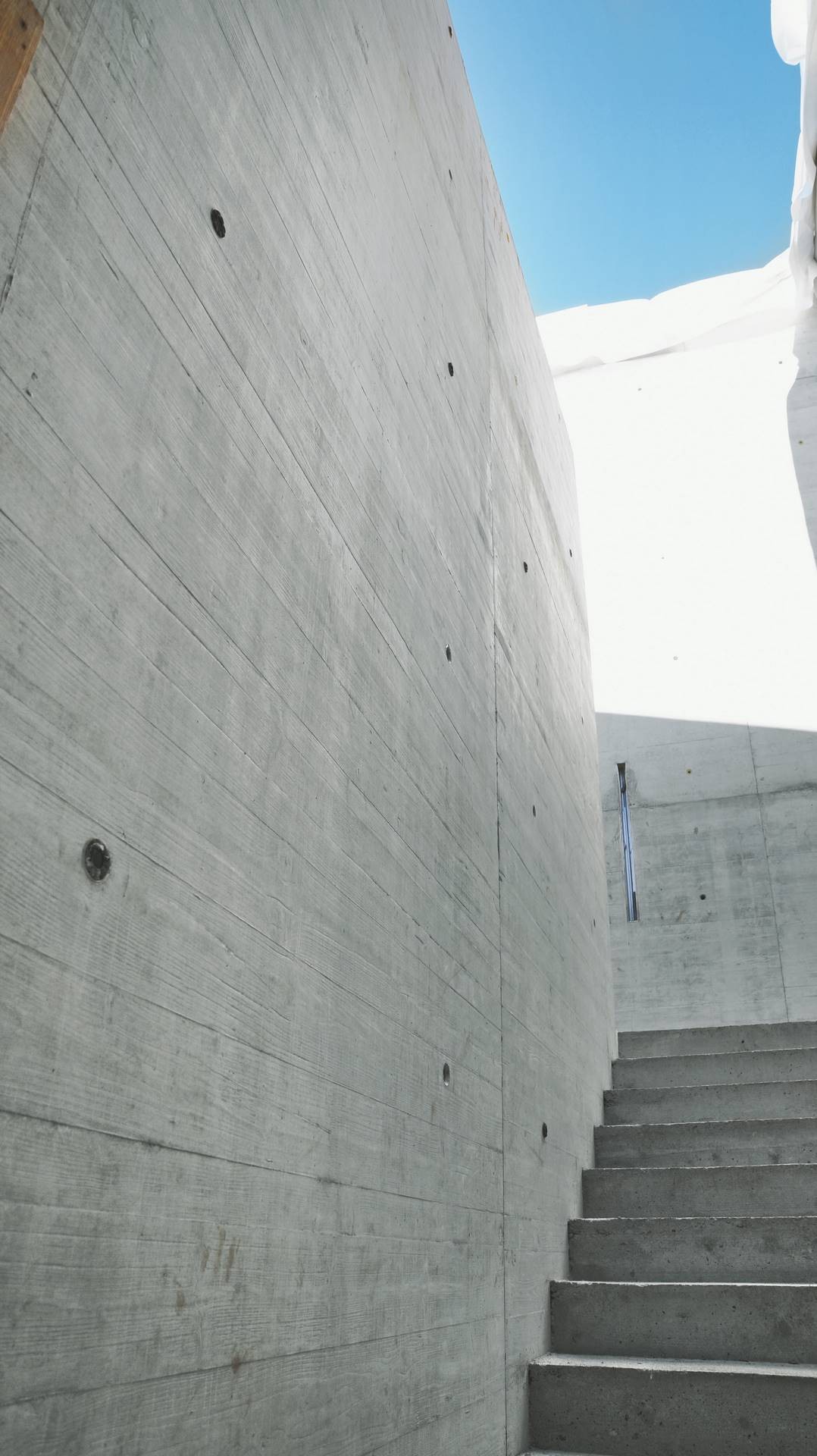

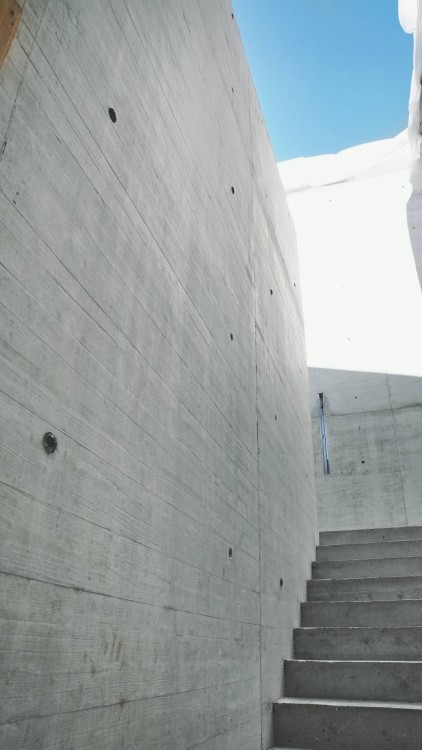

Für das gewünschte Sichtbeton-Ergebnis setzt die Baustellenmannschaft mit Concremote auf den perfekten Ausschalzeitpunkt. Die Schalungsplatte 3-SO sorgt für eine ansprechende Struktur mit Holzmaserung

Die Betonfarbe wird vom Ausschalzeitpunkt mit beeinflusst und der wiederum hängt vom erzielten Aushärtungsgrad ab. Der Beton reift bei sommerlichen Temperaturen schneller als im Winter. Laut Doka wird durch den Einsatz des Betonmonitoring Concremote der „Blick in die Schalung“ möglich und so sichergestellt, dass über alle Abschnitte beim selben Ausreifegrad ausgeschalt und somit ein einheitliches Erscheinungsbild erzielt werde. Durch die Übermittlung von Echtzeitdaten zur Temperatur- und Festigkeitsentwicklung des Betons soll Concremote sozusagen ein „Feintuning“ der Schalungsarbeiten möglich machen. Laut Doka können die Messdaten von den Baustellenverantwortlichen jederzeit über ein gesichertes Webportal via Notebook, Tablet und Smartphone abgerufen werden.

Bis zum Bauende sind über 3.300 m² Schalung von Doka im Einsatz. Doka unterstützt das Projekt nach eigenen Angaben aber auch mit seinem Knowhow. Die Leistungen reichen von Schalungsplanung der Doka-Techniker, über Montage der Schalungselemente auf der Baustelle durch den Doka Fertigservice, bis hin zur Vor-Ort-Einweisung der Baustellenmannschaft in die korrekte Bedienung der Schalungssysteme durch den Doka Richtmeister und der regelmäßigen Baustellenbetreuung durch Außendienstmitarbeiter.

Projektdaten von Doka:

Projekt: KTM Museum, Mattighofen, Österreich
Bauzeit: 2015 bis 2018
Sichtbetonfläche: ~ 13.600 m²

Schalungssysteme: Schalungsplatte 3-SO, Trägerschalung Top 50, Rahmenschalung Framax Xlife, Traggerüst Staxo 100, Dokamatic Tisch, DoKart plus

Dienstleistungen: Concremote, Schalungsplanung, Richtmeister, Schalungsvormontage, Fertigservice

Bauausführung: HABAU Hoch- und Tiefbau
Bauherr: Wohnbau-west Immobilienverwaltung GmbH
Architekten: X Architekten | Hofbauer:Architect
Schalungsplanung: Doka Österreich

Doka auf der NordBau 2017

Doka wird mit einem eigenen Stand bei der NordBau 2017 vor Ort sein. Vom 13. bis 17. September sollen sich Messebesucher auf der Standnummer N910 (Freigelände) selbst davon überzeugen können, warum Framax Xlife plus, Dokadek 30 und Dokaflex 30 tec zu den Bestsellern von Doka gehören. Worauf es bei der Planung und Umsetzung von Sichtbeton-Schalungen ankommt, erklärt der Doka-Ingenieur Stephan Hacker auf einer der begleitenden Fach- und Verbandstagungen im Rahmen des jährlich stattfindenden NordBau-Kongresses.

Weitere Informationen: Doka Website | © Fotos: Doka
