Elektro-Umschlagbagger MH22

München, Juni 2019 - Alternative Antriebe waren eines der Innovationsthemen der bauma. Welche Alternativen zum klassischen Dieselantrieb Caterpillar und Zeppelin auf Lager hatten, zeigten sie anhand einer ganzen Bandbreite von Modellen, ob Bagger mit Kabelversorgung oder Akkutechnologie. Eine Baumaschine haben wir herausgepickt, um diese im Detail vorzustellen, nämlich den in enger Zusammenarbeit zwischen Zeppelin und Caterpillar exklusiv für den deutschen Markt entwickelten Elektro-Umschlagbagger MH22. „Der kabelelektrische MH22 mit Kabeltrommel stieß bei unseren Kunden auf großes Interesse. Wir konnten bereits einige Geräte davon verkaufen“, freute sich Stefan Besendorfer, Leiter Produktmanagement Materialumschlag/Recycling und Sonderlösungen bei Zeppelin, über die Nachfrage.

Bauforum24 Artikel (16.05.2019): Feuerwehr für Forstwege

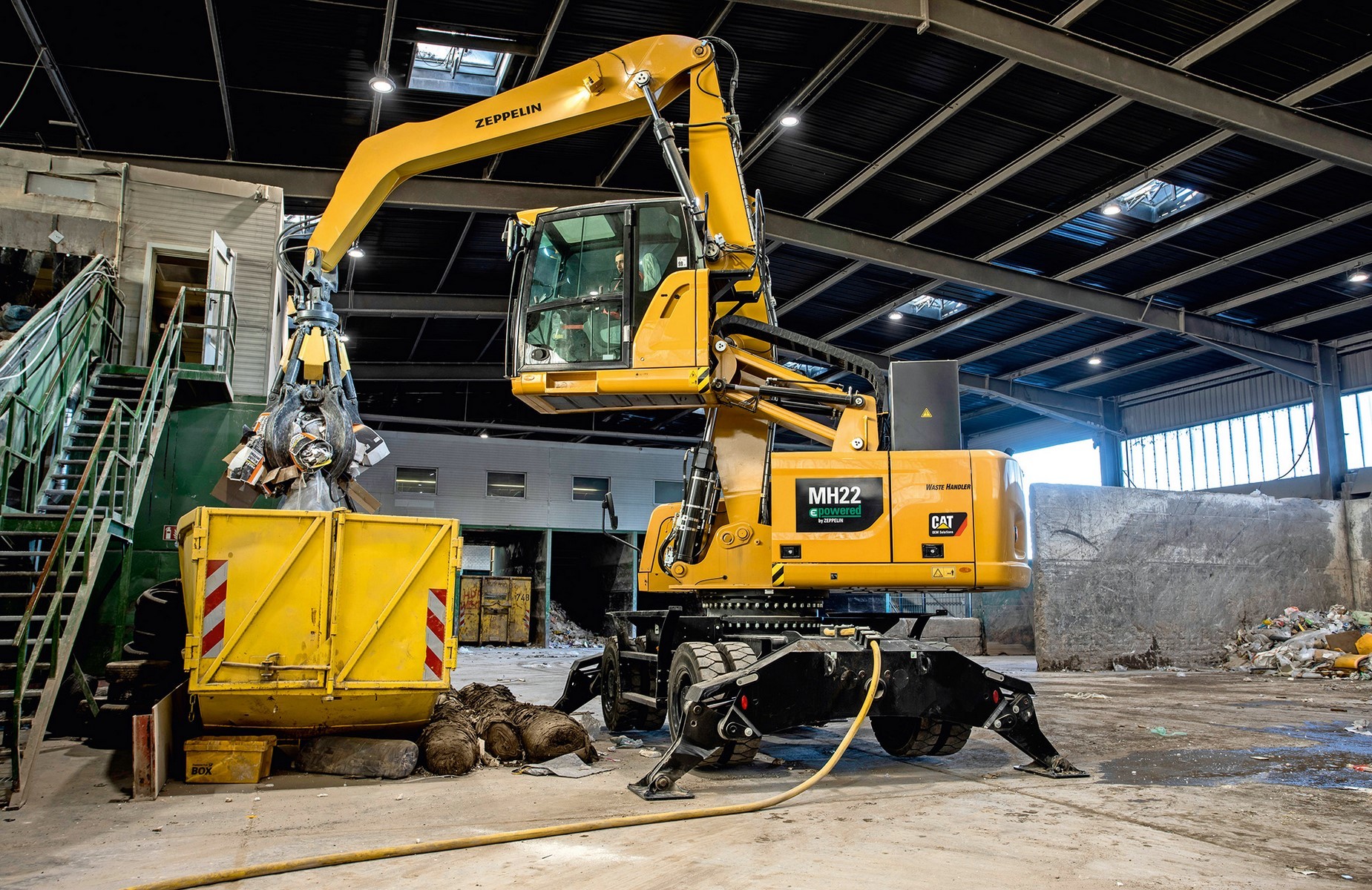

Der neue Elektro-Umschlagbagger MH3022, der von Zeppelin zusammen mit Caterpillar exklusiv für den deutschen Markt entwickelt wurde

Der MH22 mit 22 Tonnen Einsatzgewicht basiert auf dem konventionell angetriebenen Umschlagbagger MH3022 von Cat. Für Kunden, die noch eine Nummer größer gehen wollen, wurde außerdem ein MH24 mit 24 Tonnen auf Basis des MH3024 entwickelt. „Umschlagbagger von Cat mit klassischem Dieselantrieb überzeugen grundsätzlich schon durch eine hohe Kraftstoffeffizienz. Durch das elektrohydraulische Antriebskonzept ist es gelungen, die Betriebskosten um bis zur Hälfe gegenüber herkömmlichen Dieselmotoren zu senken“, erklärt Stefan Besendorfer weiter.

Ausgerichtet wurde der MH22 auf eine hohe Leistung im Halleneinsatz, wo er seine Vorteile ausspielen kann: eine hohe Arbeitsgeschwindigkeit durch schnelle Taktzeiten bei keinerlei Abgasemissionen. Die elektrische Leistung gelangt über einen großzügig dimensionierten Schleifringkörper vom Unterwagen in den Oberwagen. Der Elektromotor stellt eine hohe Leistung ohne Zeitverzug sofort bereit. Vor allem aber ist der MH22 dank seines bürstenlosen Elektromotors mit einer Leistung von 90 kW deutlich leiser. „Das Thema Lärmemissionen wird für Unternehmen der Recyclingbranche immer wichtiger, wenn ihr Betriebsgelände an Wohnbebauung angrenzt und sie Emissionen vermeiden müssen“, weist Besendorfer hin.

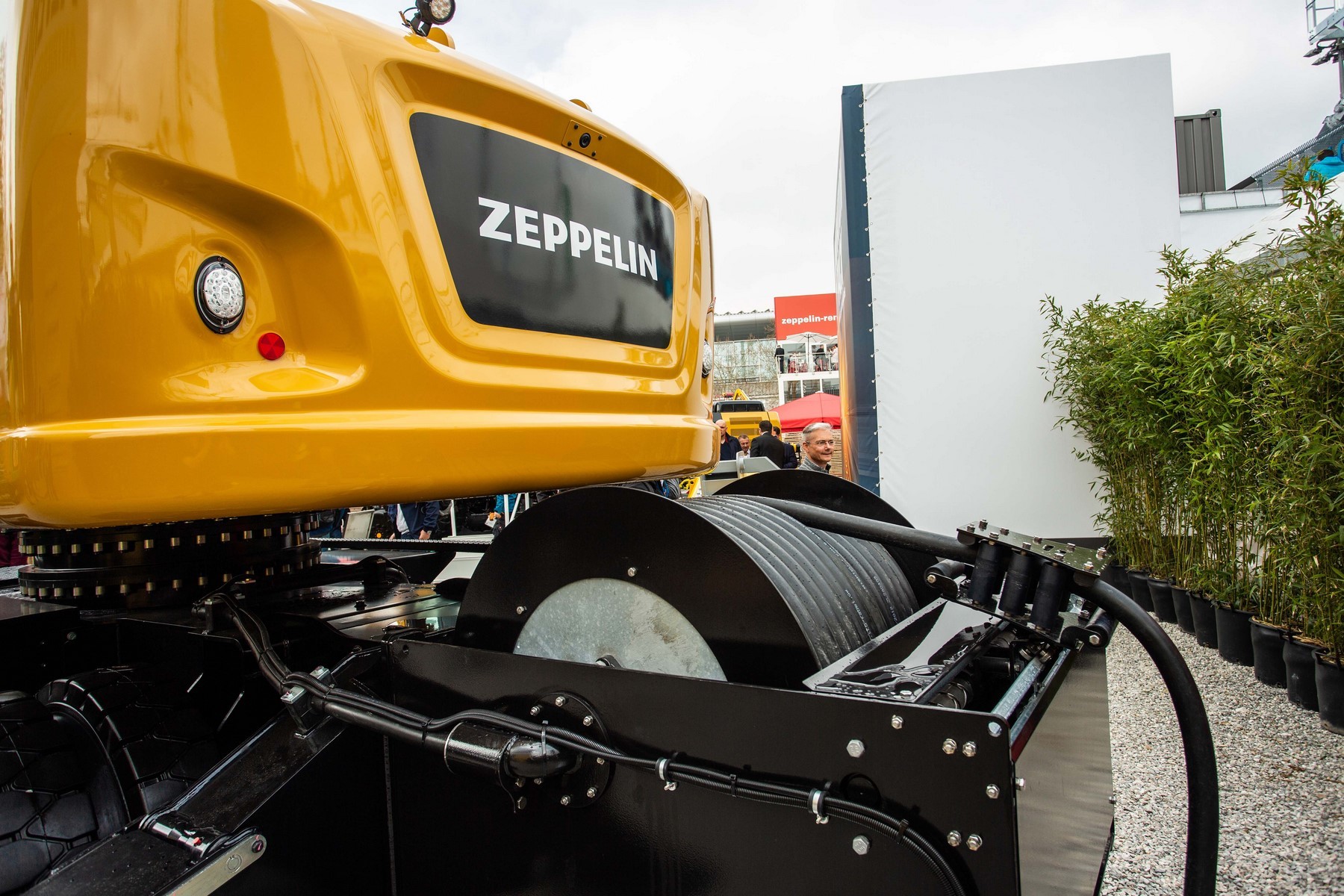

Der MH22 mit Kabeltrommel und bis zu 73 Meter Kabellänge. Damit ist die Maschine ausreichend mobil und kann per Steckerverbindung auch an wechselnden Orten eingesetzt werden

Der Elektro-Umschlagbagger arbeitet abgasfrei und bedarf somit keiner aufwendigen Frisch- und Abluftsysteme im Halleneinsatz. Die Kabine verfügt standardmäßig über einen Frischluftfilter. Der Filter befindet sich auf der Seite der Fahrerkabine, damit er leicht zugänglich ist. Er wird durch eine verschließbare Klappe geschützt, die mit dem Geräteschlüssel geöffnet werden kann. Wem das nicht ausreicht, der kann optional das Cat Advanced Cab Filtration System wählen. Dies beinhaltet eine Kabinenbelüftung, die zusätzlich einen Überwachungsmonitor umfasst, um Kabineninnendruck und Lebensdauer der Filter nach BGI 581 zu kontrollieren. Dazu gehört außerdem eine externe Alarmleuchte sowie ein integrierter Luftvorfilter, der auch die Lebensdauer des Filters verlängert. Gegen Gerüche und Gas schützt den Fahrer ein Frischluftfiltersystem mit AEBK1/H13-Filtern. Ein Umluftfiltersystem mit einem H13-Filter rundet das Paket ab.

Außerdem erzeugt der MH22 laut Hersteller keinen Funkenflug und kaum Abwärme, womit er sich für Einsätze eignet, bei denen leicht entzündbare Materialien umgeschlagen werden. Durch sein Schleppkabel oder eine optional verfügbare Kabeltrommel mit bis zu 73 Meter Kabellänge kann der MH22 auch mobil eingesetzt werden. Steckerverbindungen ermöglichen den flexiblen Einsatz an verschiedenen Orten auf dem Betriebsgelände.

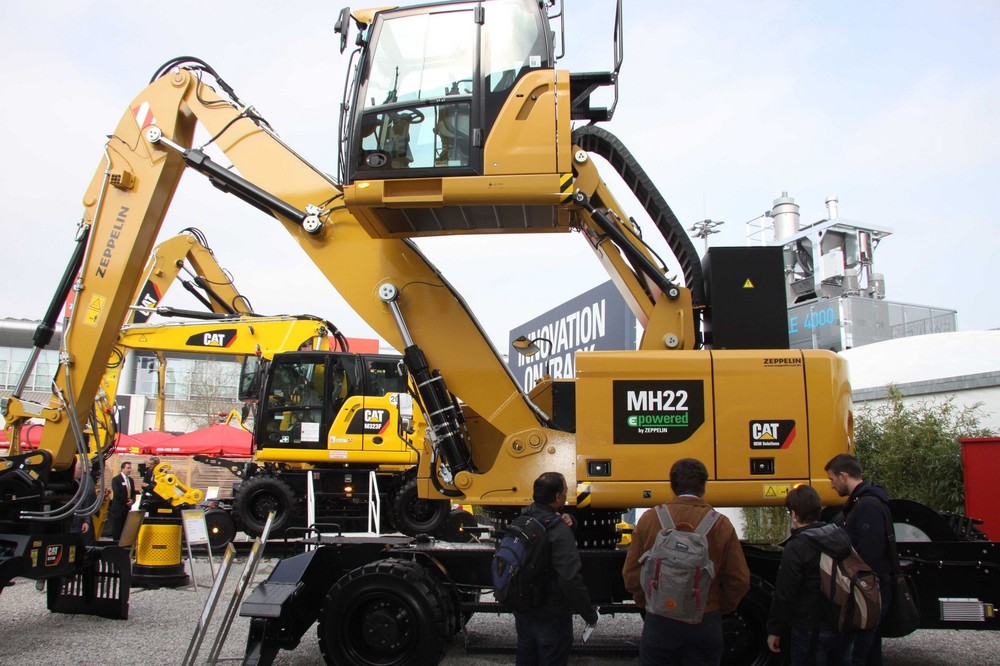

Premiere auf der bauma 2019: Der elektrisch betriebene MH22 bietet Idealvoraussetzungen für den Halleneinsatz in der Recycling-Industrie und stieß sofort auf großes Interesse

Der Wegfall des Verbrennungsmotors reduziert den Wartungs- und Reparaturaufwand deutlich. Durch längere Serviceintervalle ergeben sich laut Hersteller auch geringere Wartungskosten. Die Steuerungselektronik ist in einem separaten Schaltschrank angeordnet. Das Kühlsystem ist vollständig vom Motorraum getrennt, um den Elektromotor entsprechend zu kühlen und die Geräuschentwicklung zu reduzieren. Alle Kühler sind im gleichen Bereich zusammengefasst und besitzen leicht zu reinigende Elemente, die ohne Werkzeuge herausgeklappt werden können. Bereits im Standard verfügen sowohl der MH22 als auch der MH24 über ein feinmaschiges Sieb für verbesserten Kühlerschutz und zwei elektrisch angetriebene, automatisch geregelte Umkehrlüfter mit einstellbaren Intervallen. Optional wird noch ein vibrierendes Schutzgitter angeboten, dessen Schwingungen in Kombination mit dem umgekehrten Luftstrom die angesammelten Partikel und Staub aus dem Sieb rütteln.

Die Bedienung und Überwachung des Elektroantriebs erfolgt über einen zusätzlichen Touchscreen-Monitor in der Fahrerkabine. Zum Einschalten genügt ein Tipp mit dem Finger auf den Bildschirm und der Fahrer kann mit der Arbeit loslegen.

Weitere Informationen: Zeppelin Baumaschinen GmbH | © Fotos: Caterpillar/Zeppelin
