Caterpillar Universalscheren MP300

München, August 2018 - Mit den Typen MP332, MP345 und MP365 stellt Caterpillar neu entwickelte Universalscheren vor, die für den Einsatz an Trägergeräten von 32 bis 90 Tonnen Einsatzgewicht geeignet sind.

Bauforum24 TV Video (11.05.2018)  Brückenabbruch in einer Nacht - Wettlauf gegen die Zeit auf der A3

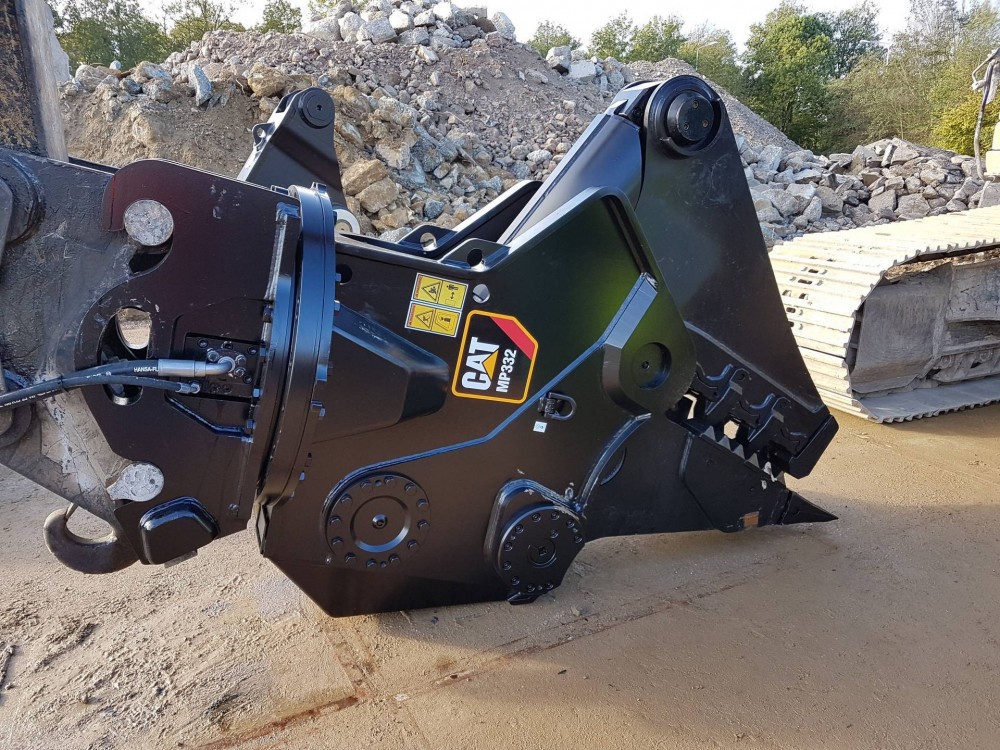

Neue Universalschere Cat MP332, hier mit Pulverisierbacken ausgerüstet

Die Universalscheren zeichnen sich laut Hersteller durch leicht austauschbare Backensätze aus. Die neuen Universalscheren sollen die schon seit einiger Zeit lieferbaren überarbeiteten Modelle MP318 und MP324 ergänzen – somit ist die Cat Baureihe MP300 nun wieder komplett auf einem einheitlichen Stand der Technik, so der Hersteller.

Ein einziges Grundgerät kann mit bis zu sechs verschiedenen, leicht austauschbaren Backensätzen bestückt und daher optimal an die momentan durchzuführenden Abbrucharbeiten angepasst werden. Zum Patent angemeldete neue Entwicklungen wie das Verriegelungssystem der Backensätze und der SpeedBooster sollen Handling und Arbeitstempo verbessern und zugleich die Vorhalte- und Betriebskosten senken.

Alle MP300-Universalscheren sind laut Hersteller kompakt gebaut und zeichnen sich durch ein hohes spezifisches Leistungsgewicht aus. Trotz ihrer Schließ- und Brechkräfte sollen sie die Beanspruchung der Trägermaschinen minimieren. Zu den Grundgeräten gehören Endlos-Drehvorrichtungen in HD-Bauweise, mit denen man die Scheren bei allen Abbruchsituationen im optimalen Winkel positionieren kann.

Die Backen werden bei den neuen Typen generell im Schnellgang geschlossen, bis der erste Schneidwiderstand den SpeedBooster-Modus aktiviert – eine neue Technik, die den Einbau von Hydraulikzylindern mit verringertem Durchmesser erlauben soll. Die Kombination aus SpeedBooster und kleinerem Zylinder reduziert laut Hersteller die Öffnungs- und Schließzeiten gegenüber der früheren Serie auf fast die Hälfte, sodass sie nun nur noch im Bereich zwischen einer und zwei Sekunden liegen. Gleichzeitig habe sich die Schließkraft je nach Backensatz um bis zu 19 Prozent erhöht, so der Hersteller.

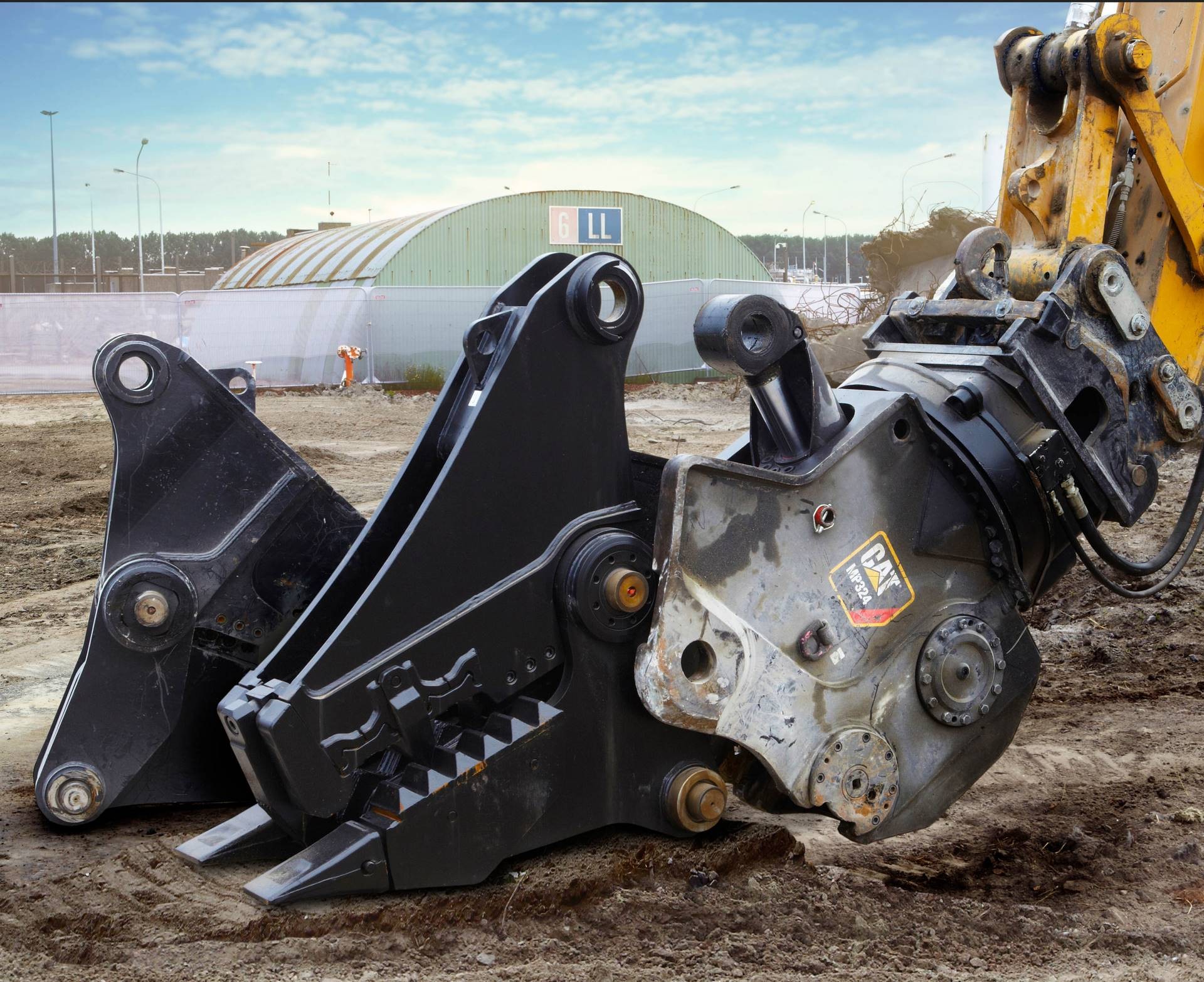

Bei den Cat Universalscheren wird ein einziges Grundgerät mit bis zu sechs verschiedenen Backensätzen bestückt

Das neu konzipierte Verriegelungssystem soll das Installieren bzw. Austauschen der Backen auf weniger als 10 Minuten verkürzen. Bei den größeren Modellen der MP300-Reihe verbleibt der Zylinderbolzen während des Wechsels im Backensatz, sodass sich der Austausch noch leichter und sicherer vornehmen lassen soll.

Zudem wurde bei den neuen Backen die Anzahl der Schweißnähte reduziert (weniger Spannungszonen) und die überwiegend bolzenmontierten Verschleißteile sind laut Hersteller mühelos vor Ort zu erneuern. Abbruch-, Kombi- und Pulverisierbacken weisen diverse Gleichteile auf. Darüber hinaus ist der Pulverisierbackensatz mit Cat Schneidwerkzeugen ausgerüstet, während Abbruchbacken und Kombibacken ab Werk mit demselben Befestigungssystem wie für die Cat Schneidwerkzeuge geliefert werden.

Laut Hersteller bietet die Konstruktion der neuen Universalscheren den Hydraulikkomponenten einschließlich Schläuchen bestmöglichen Schutz. So wurde der Hydromotor vollständig innerhalb des Grundgerätes untergebracht. Die Kolbenstange des direkt zugänglichen Hydraulikzylinders soll optimal vor äußeren Einwirkungen geschützt sein. Im Vergleich zu den früheren Scheren hat sich die Anzahl der Schmierstellen deutlich vermindert. Die tägliche Wartung reduziert sich laut Hersteller auf Abschmieren, Verschleißkontrolle und Verschleißteilersatz. Mithilfe der Standard-Anschlagöse sollen sich die Backensätze problemlos transportieren oder in die für den Wechselvorgang erforderliche Position bringen lassen.

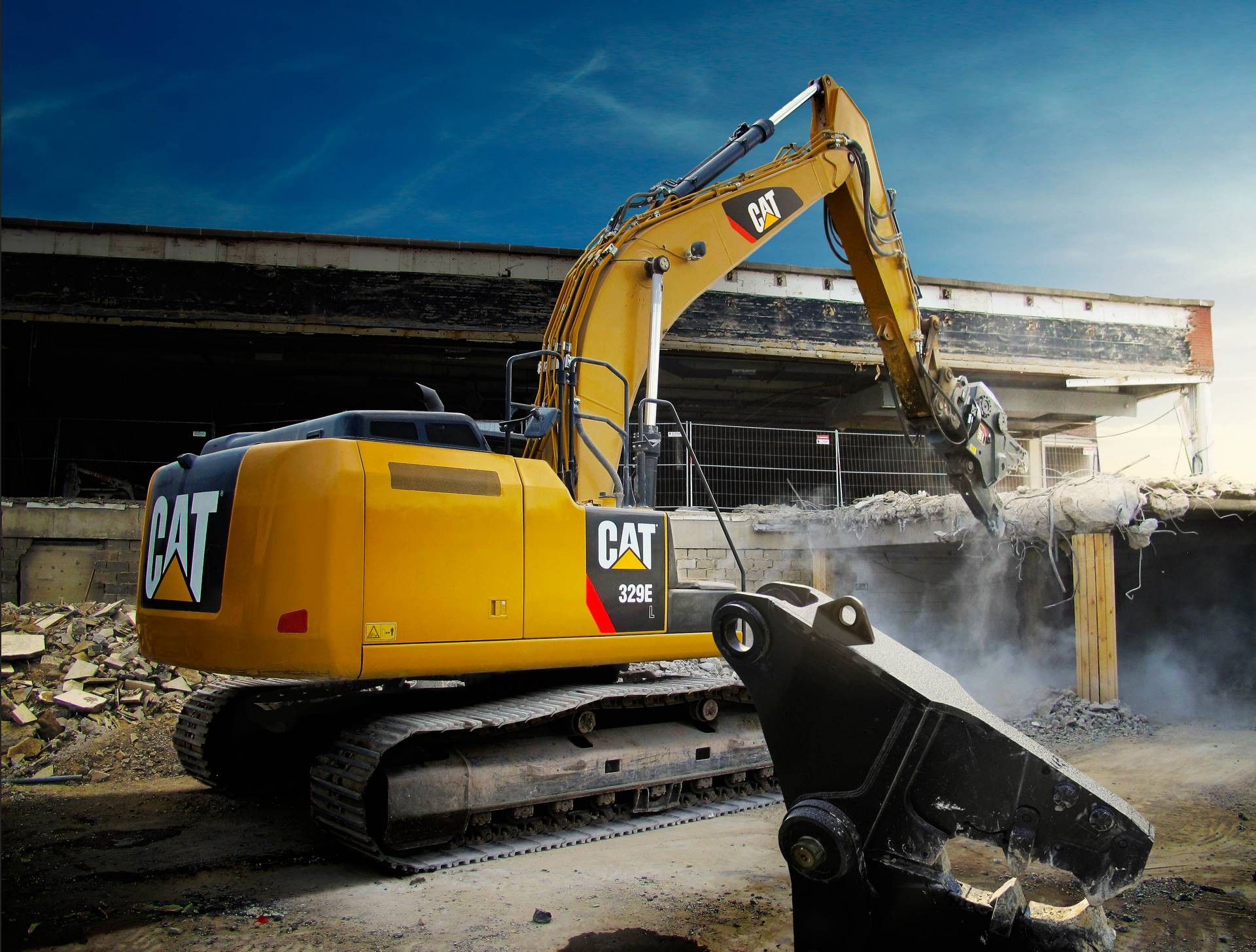

Die neuen Cat Universalscheren überzeugen mit hohem Arbeitstempo und vereinfachtem Backenwechsel

Für die Grundgeräte gibt es bis zu sechs verschiedene Backensätze. Dabei handelt es sich um Kombi-, Abbruch-, Pulverisier-, Schrott-, Universal- und Stahlblechbacken:

Kombibacken – Für gleichzeitiges Schneiden und Abbrechen von großen Betonbrocken mit dicht gepacktem Bewehrungsstahl. Auch zum Abbrechen von schweren Beton- und Stahlträgern vorgesehen.

Abbruchbacken – Dank großer Maulweite ideal zum Schneiden und Abbrechen von Schwerbeton sowie von Konstruktionen mit mittelstarker Bewehrung und Bewehrungsstahl geeignet. Überwiegend im Primärabbruch eingesetzt, um das Bauwerk in Brocken zu zerlegen.

Pulverisierbacken – Zum Abbrechen und Zerkleinern von Beton in einem einzigen Schritt, zum Trennen des Bewehrungsstahls vom Beton und Zerschneiden von Beton in kleine, recycelbare Brocken.

Schrottbacken – Zum einfacheren Schneiden und Zerkleinern von Metallteilen, die auf Abbruchbaustellen häufig zu finden sind. Mit Schneidspitze und Verschleißmesser in der Oberbacke sowie Quermesser mit zusätzlichem Führungsmesser in der Unterbacke. Ober- und Unterbacke bewirken gemeinsam, dass der Schrott vor dem Schneiden zusammengedrückt und abgeplattet wird.

Universalbacken – Bei Primär- und Sekundär-Abbruch zum Schneiden von Stahlbeton in kleine handliche Brocken und zum Trennen von Bewehrungsstahl.

Stahlblechbacken – Für exakten Streifenschnitt von Stahlblech, Schiffen, Wagons, Getreidesilos, Öl- und Kraftstofftanks, Hallen, Schuppen sowie anderen Lagerbauten aus Stahlblech.

Um den Service und die Ersatzteilversorgung für die neuen Scheren kümmert sich Zeppelin, so dass die Anwender wie gewohnt alles für Anbaugerät und Trägermaschine aus einer Hand erhalten. Die Unterstützung der Kunden reicht dabei von der Auswahlberatung und Fahrerschulung über das Maschinen-Management bis zu Finanzierungs- und Versicherungsangeboten.

Weitere Informationen: ZeppelinCat Website | © Fotos: Caterpillar/Zeppelin
