Cat Großgeräte im Kalksteinabbau

Bernburg - Stellen Sie sich vor, der Tacho Ihres Dienstwagens hat schon Tausende Kilometer auf der Uhr und Sie bekommen den Schlüssel zu einem brandaktuellen Firmenwagen in die Hand gedrückt. So ging es den Maschinisten im Kalksteintagebau von Bernburg, in dem die Wieden & Partner GmbH tätig ist. Umgestellt wurde dafür nicht nur das Ladegerät, sondern auch die Flotte an Transportgeräten, mit denen auf vier Sohlen gesprengter Kalkstein verladen und zum Brecher zur Weiterverarbeitung befördert wird.

Bauforum24 Artikel (28.10.2024): Cat Maschinen beim Steinsalz Einbau

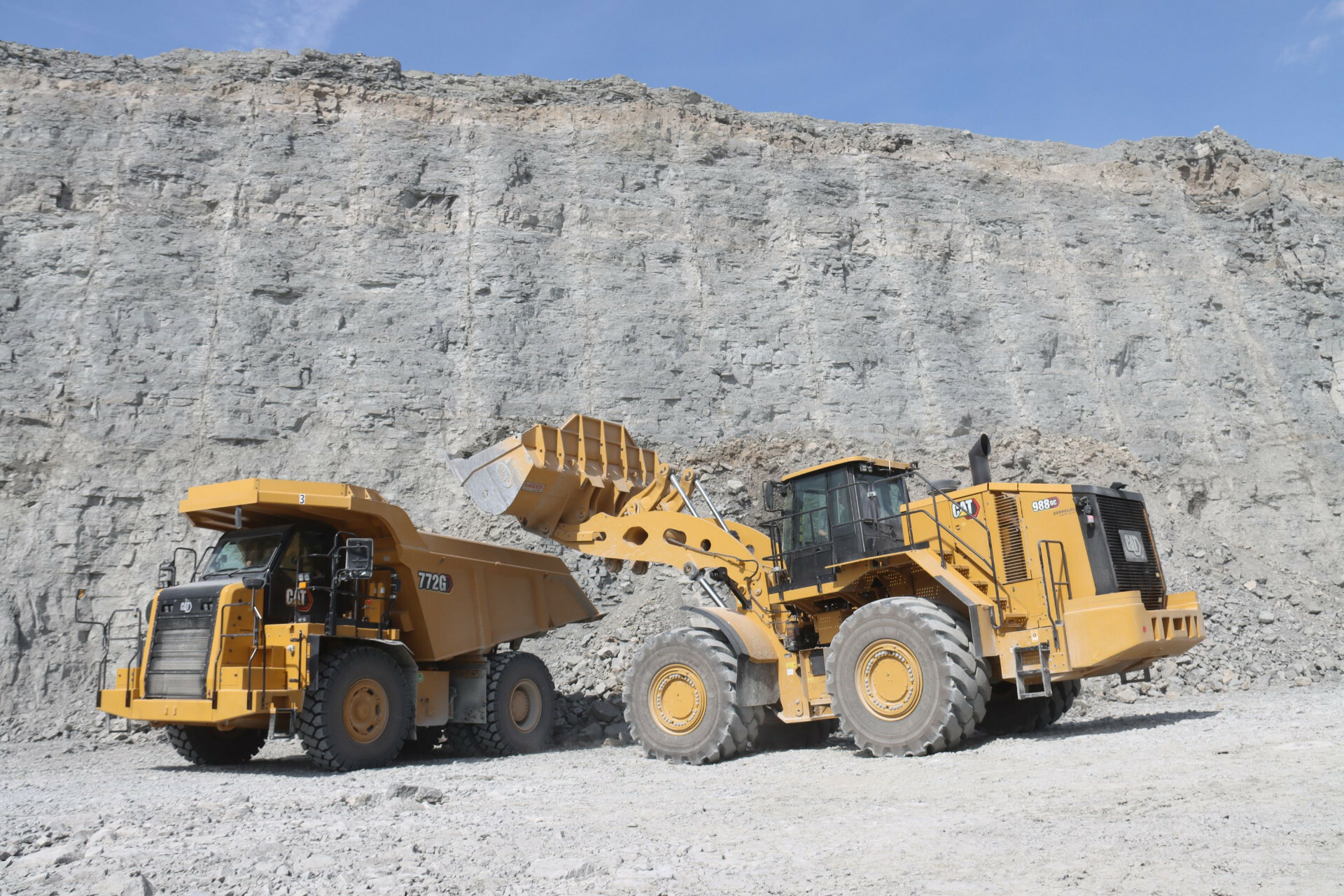

Sägezähn trifft auf Kalkstein - Seine Premiere hatte er vor knapp einem Jahr auf der steinexpo: Der Cat Radlader 988 der Baureihe GC wurde bei der Maschinendemo erstmals dem Messepublikum vorgestellt. Inzwischen ist die Baumaschine im aktiven Rohstoffabbau angekommen. In Bernburg setzt die Firma Wieden & Partner GmbH auf die Radlader-Technik in Verbindung mit einer 6,9 Kubikmeter großen und weit ausgeschnittenen Trapez-Schaufel mit Sägezähnen von Resch-Ka-Tec. Die Schütthöhe des Ladegeräts liegt bei 3,9 Metern und ermöglicht eine effiziente Beladung des auf vier Sohlen gesprengten Kalksteins auf Cat Muldenkipper 772G. Das alles soll dazu beitragen, die gesteckten Produktionsziele zu erreichen. Mit der Umstellung auf die neue Technologie gehen auch Veränderungen einher, weil Prozesse neu ausgerichtet werden müssen.

Bislang erfolgte das mit einem Cat Radlader 988K und Cat Muldenkippern 775G – ab sofort stemmen die Aufgabe ein Cat Radlader 988 GC sowie drei Skw vom Typ 772G. Mit der Umstellung auf moderne Technik gehen auch Veränderungen einher, weil Prozesse neu ausgerichtet werden müssen. Darauf muss sich nicht nur der Gewinnungsbetrieb, sondern auch das Team der Maschinisten einstellen – Transformation ist angesagt.

Es gehört zu den Gesetzmäßigkeiten eines Steinbruchs, stetig im Wandel zu sein. Zum einen, weil sich der fortschreitende Abbau flächenmäßig immer weiter ausdehnt, zum anderen, weil wie im Fall von Wieden & Partner neue Technologien helfen sollen, den Rohstoffabbau produktiver zu gestalten. Jeder Maschineneinsatz muss daher wohlüberlegt sein, damit das Laden und Transportieren so wirtschaftlich wie möglich erfolgen kann. Um das zu gewährleisten, unterstützte Matthias Sowada, Zeppelin Projekt- und Einsatzberater, zusammen mit Thomas Krüger, Zeppelin Verkaufsrepräsentant der Niederlassung Magdeburg, in Abstimmung mit dem Zeppelin Produktmanagement den Steinbruchbetrieb dabei, die beste maschinentechnische Lösung zu finden. Sie gipfelt nun in einer Neuausrichtung und Verjüngung der Großgeräteflotte. Dazu trägt besonders das Maschinenkonzept des Cat 988 GC bei, der hohe Produktionsziele effektiv erreichen kann. „Wichtig ist uns, dass wir Geräte einsetzen, die dem neuesten technischen Stand entsprechen. Hier entwickeln wir uns kontinuierlich weiter“, erklärt Geschäftsführerin Beate Wieden – sie hat seit 2006 den Betrieb in Bernburg von ihrem Vater übernommen.

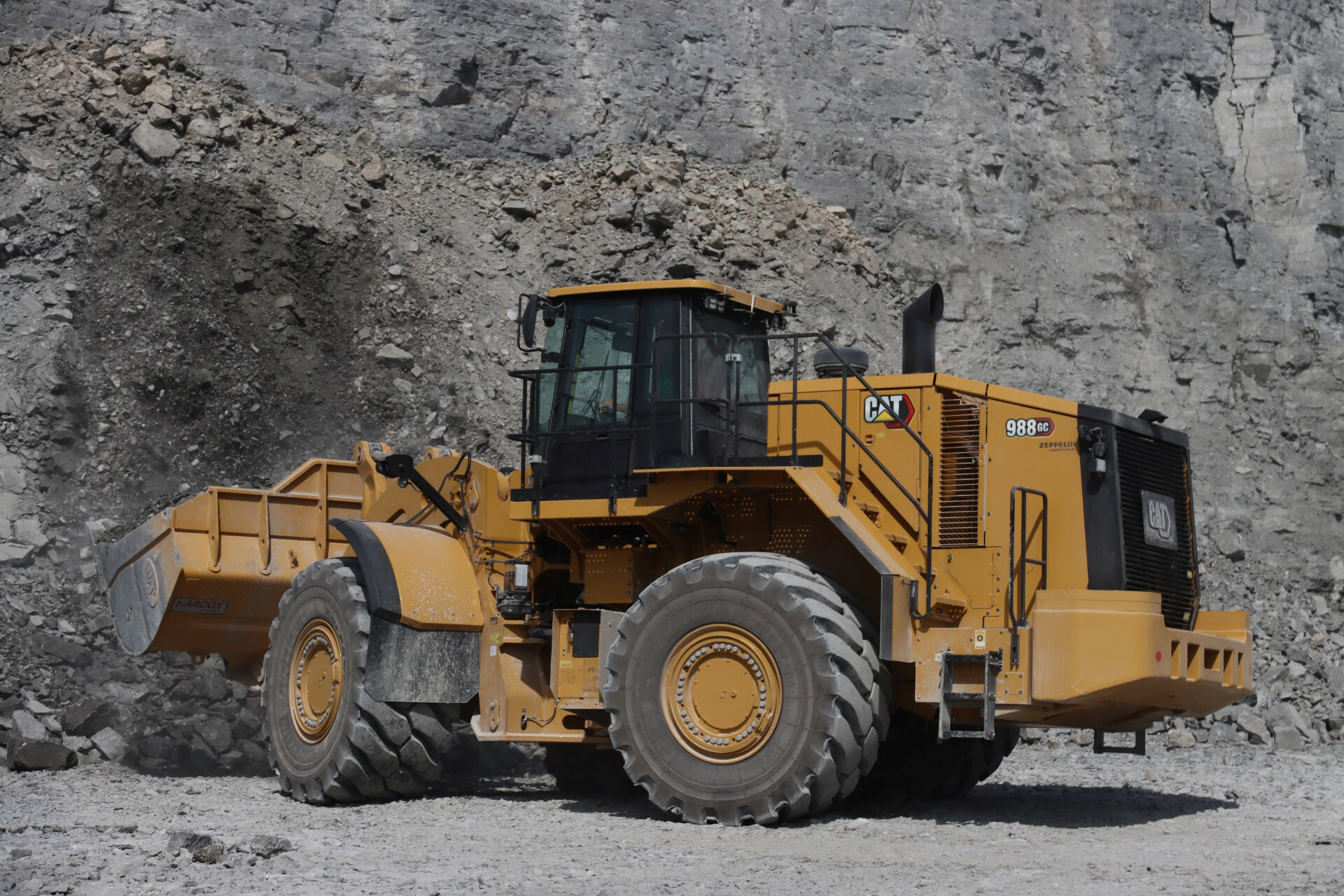

Für den 50-Tonnen-Lader hat Resch-Ka-Tec extra eine 6,9 Kubikmeter große und weit ausgeschnittene Trapez-Schaufel mit Sägezähnen gefertigt, um die Aufnahme des Rohstoffs zu erleichtern.

Für den 50-Tonnen-Lader hat Resch-Ka-Tec extra eine 6,9 Kubikmeter große und weit ausgeschnittene Trapez-Schaufel mit Sägezähnen und mit Überlauf gefertigt, um die Aufnahme des Rohstoffs zu erleichtern. „Beim Vorgänger, dem Cat 988K, hatten wir eine Schaufel mit Zähnen im Einsatz, doch es bestand die Schwierigkeit, damit ins Haufwerk einzudringen. Immer wieder brachen Zähne ab“, schildert Beate Wieden die Folgen. Das führte dann dazu, diese nicht nur zu ersetzen, sondern Mitarbeiter mussten explizit darauf achten, dass Zahnspitzen nicht im Brecher landeten. Das kann bei der Sägezahnschaufel kaum passieren – sie wurde aus hochverschleißfestem Stahl gebaut, um eine lange Lebensdauer zu gewährleisten. Doch damit sind ihre Vorteile noch nicht ausgeschöpft, wenn das in Bernburg gesprengte Material von der Schaufel aufgenommen wird. „Die gezackten Kanten der Schaufel und der Sägezähne helfen, das lose Material besser zu greifen und beim Transportieren zu halten. So wird der Ladevorgang beschleunigt und die Produktivität gesteigert“, erklärt Uwe Rehor von Resch-Ka-Tec.

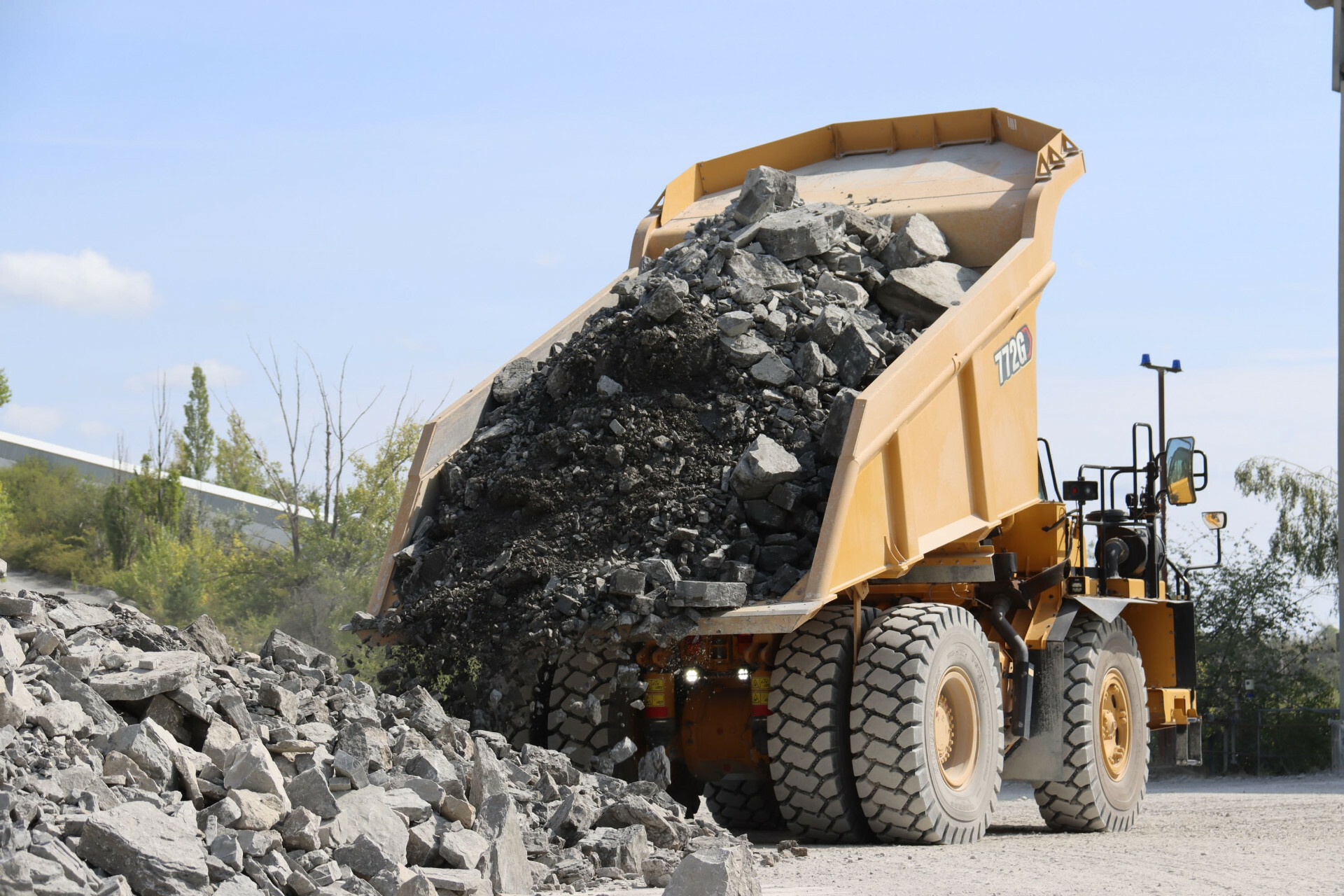

Dank Bordwanderhöhung und Schüttverlängerung bei den Muldenkörpern der neuen Skw lässt sich das maximale Ladevolumen vollumfänglich ausschöpfen.

Einher ging der Modellwechsel im Maschinenpark mit einer Veränderung der Maschinengröße der Skw, was sich jedoch nicht auf das Ladespiel mit dem Cat 988 GC auswirkte. Denn dessen Vorderwagen und Hydraulik sind so konstruiert, dass damit eine höhere Nutzlast und Auskipphöhe erzielt werden kann. Der neue Radlader hat eine Schütthöhe von 3,9 Metern. „Wir haben bei den Muldenkippern das kleinere Modell 772G gewählt, sodass auch der bereits im Bestand befindliche Radlader Cat 982M effektive Beladungen vornehmen kann. Somit können wir flexibel auf kurzfristige Anfragen unseres Auftraggebers reagieren und den Produktionsfluss mit nunmehr drei Skw absichern“, begründet Beate Wieden die Entscheidung.

Ob die Umstellung der richtige Schritt ist, wurde intern mit den Mitarbeitern besprochen – Wieden & Partner beschäftigt nicht nur Fahrer, sondern auch eine Fahrerin, die bislang einen Cat 775G steuerte. „Alle sind hier eingespielt, doch für sie bedeutet so ein Gerätewechsel auch, die Fahrweise an die neue Maschinengröße anzupassen und sich auf neue Technik einzulassen. Das ist zu Beginn immer eine Herausforderung für das gesamte Team. Nicht nur wegen der technischen, sondern auch aufgrund der logistischen Abläufe“, so Beate Wieden. Eine wesentliche Veränderung betraf den Sitz. Dieser war beim 775G auf der linken Seite positioniert – bei den neuen 772G ist dieser in Richtung Mitte gerückt. „Das wirkt sich beispielsweise aus, wenn man dann hinter dem Steuer Abstände neu einschätzen muss“, meint Thomas Krüger. Aber auch beim Radlader muss sich der Fahrer des 988 umstellen: Während die K-Serie mit Konstant-Gas gefahren wird, sorgt beim GC das speziell für Steinbruchanwendungen konzipierte Getriebe von Cat für einen gleichmäßigen, sanften Schaltvorgang sowie Produktivitäts- und Effizienzsteigerungen. Vorwärtsdynamik und Drehmoment bleiben beim Schalten erhalten und sorgen so für mehr Schwung an Steigungen.

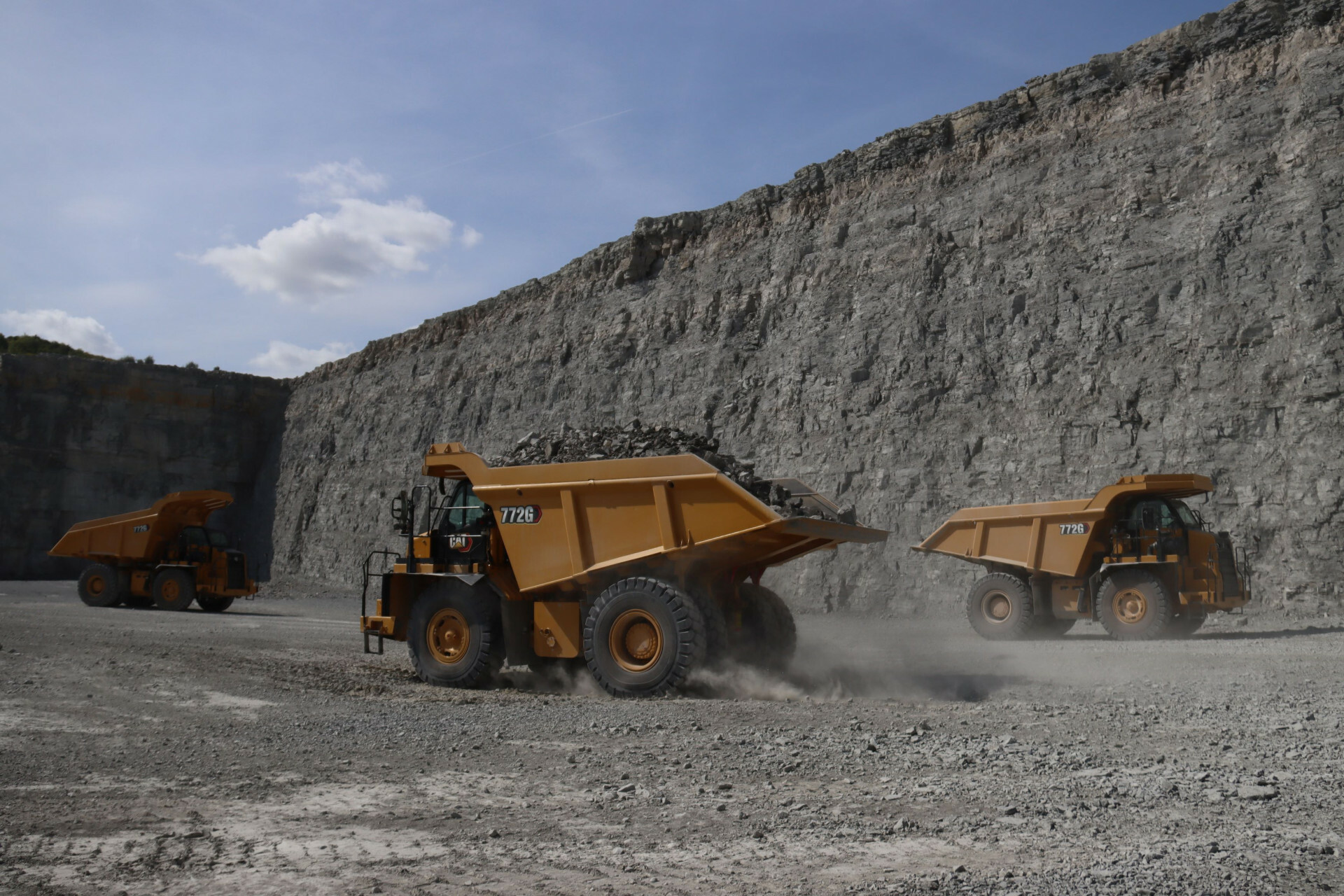

Drei neue Cat Muldenkipper 772G sorgen für kontinuierliche Rohstoffproduktion.

Unterstützung erhielt das Team der Maschinisten von Uwe Wieduwilt, Leiter der Zeppelin Projekt- und Einsatztechnik, der die Einweisung in die Arbeitsgeräte übernahm und ihnen dabei Tipps für den Umgang mit der neuen Technik an die Hand gab, um sie auf den Arbeitseinsatz bestmöglich vorzubereiten.

Doch damit nicht genug der Anpassungen: Der Service der Zeppelin Niederlassung Magdeburg sorgte für eine Bordwanderhöhung und Schüttverlängerung bei den Muldenkörpern der neuen Skw. „Damit lässt sich das maximale Ladevolumen vollumfänglich ausschöpfen. Aber es erfüllt noch einen anderen Zweck: Fährt die Mulde von einer Sohle zur nächsten, kann es passieren, dass Material herunterfällt“, erklärt Serviceleiter Robert Gellert, der das Unternehmen beim Umbau beraten hatte. Auch wenn regelmäßig Wegebau betrieben wird, bleibt es nicht aus, dass kantige Steine auf den Fahrwegen landen. Werden diese nicht sofort weggeräumt, besteht die Gefahr, dass das Reifenprofil in Mitleidenschaft gezogen wird. Bordwanderhöhung und Schüttverlängerung verhindern das und tragen somit auch zu einer höheren Sicherheit bei.

Transporte sind das Kerngeschäft der Wieden & Partner GmbH – das Unternehmen ist in Bernburg seit 1990 im Güternah- und Fernverkehr mit Flüssigkeits- und Kippertransporten zu Hause. Hinzu kommt der Transport von Gefahrgut sowie der Handel von Straßenbaustoffen. Das Flottenmanagement in der Disposition gehört dabei schon lange zum betrieblichen Alltag.

Gemeinsam nimmt Beate Wieden (Fünfte von links) mit ihrem Team und Vertretern von Resch-Ka-Tec und der Zeppelin Niederlassung Magdeburg die neue Großgeräteflotte in Betrieb.

Aber auch bei seinen Cat Baumaschinen setzt das Unternehmen inzwischen seit der bauma 2022 auf VisionLink, um Daten wie Leerlauf, Kraftstoffverbrauch und Betriebsstunden zu erfassen. Alles kreist dabei um die Frage: Wie können Maschinen so eingesetzt und Arbeitsabläufe verbessert werden, um den Betrieb effizient auszurichten? Erste Anhaltspunkte, dass der Schritt, in eine moderne Flotte zu investieren, der richtige war, bestätigt Beate Wieden. Ihr erster Eindruck: „Die Vorteile der neuen Geräte sind bereits nach kurzer Zeit zu erkennen.“
