Terex TC 20 Schwenkantrieb

[schnädderle 490]

Pos. 13 ist ein WDR,allerdings müsste das der Dichtring von der Schwenkritzelwelle sein......mir kommt das zweite Bild mit den zwei verschiedenen Ausführungen komisch vor,wie wenn die rechte Abbildung ein Turasantrieb wäre........kannst du mal ein Foto vom Schwenkgetriebe machen?........Denke schon,dass der 4. Schlauch die Bremse ist,kann man ja mal rausmessen.......Mess-Stutzen dazwischen mit nem Manometer und schwenken.......wenn dann schlagartig Druck ansteht,ist das die Ansteuerung Schwenkbremse.

[alex323 0]

Ich werde heute abend schon mal die zwei Sachen prüfen und bei der Gelegenheit dann auch mal ein Foto machen.



Grüße

[alex323 0]

Weiß noch nicht genau ob ich heute noch zum Ausbau komme.

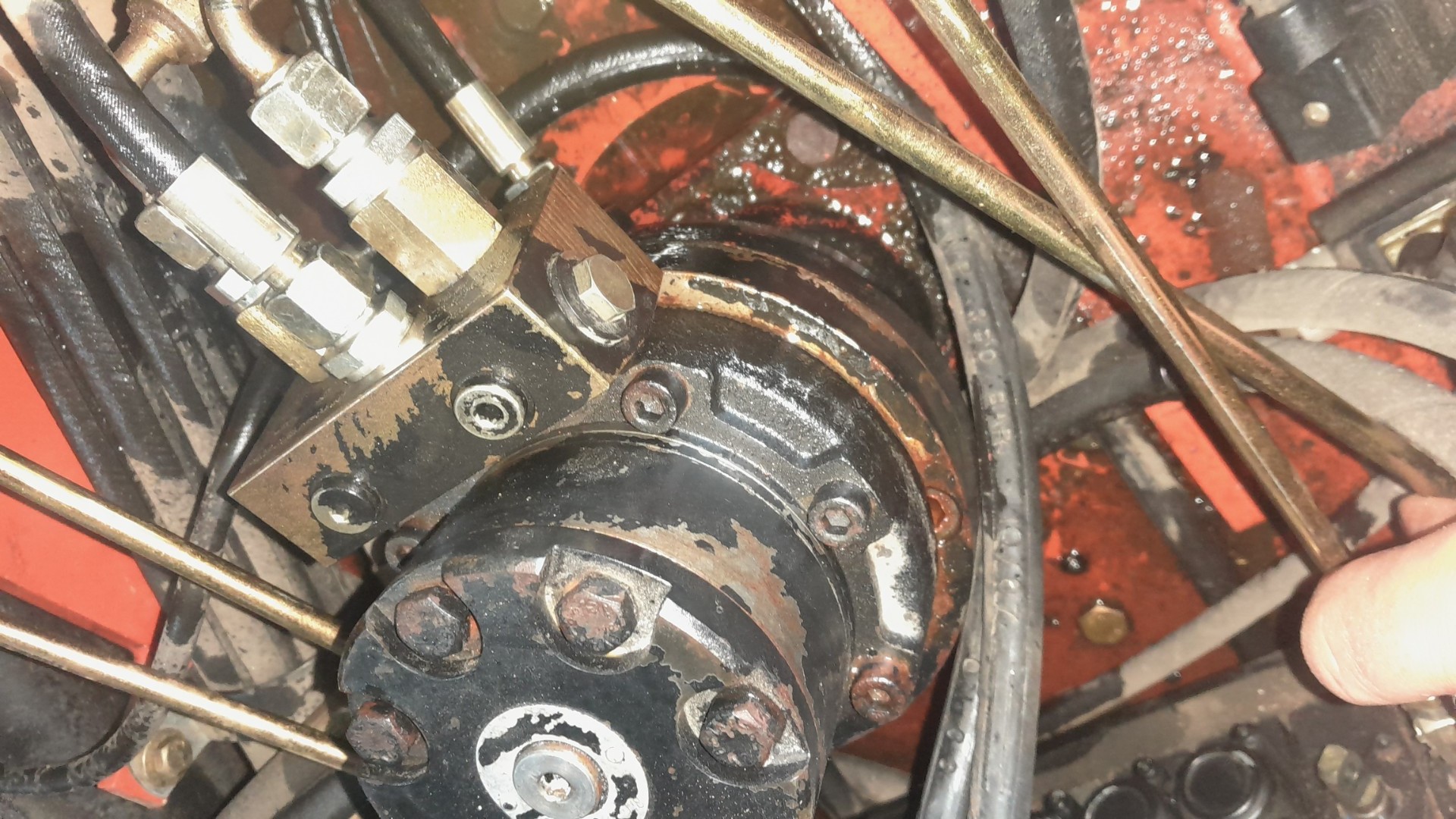

Aber habe mal versucht ihn eingebaut zu fotografieren.

Was ich auf die schnelle rausfinden konnte ist das die untere Leitung für die Bremse ist.

Und auf der oberen kleineren die ja dann wahrscheinlich die Leckölleitung ist, ist unmittelbar nach dem Start der Maschine druck drauf... ohne das ich den drehantrieb angesteuert habe.

Das müsste doch aber eigentlich der Rückschlag verhindern oder habe ich da jetzt einen Denkfehler?

Grüße

[alex323 0]

Ich habe jetzt mal an dem Anschluss T gemessen.



Aus dem Motor kommt kein öl aus dem anschluss raus.

Aus dem Schlauch sind es 15 Bar... Und wenn ich eine Funktion ansteuer geht es auf <25 Bar.

Kein Wunder das es den Wellendichtring raus drückt.

Aber warum hab ich da so hohen Druck?

Der Hydraulikplan den du geschickt hast paßt leider nicht zu meiner Seriennummer. Da gab es wohl mal eine Änderung.

Deswegen ist das schwenkgetriebe bei mir auch nicht angeflanscht. (Das falsche Bild lösche ich gleich)



Grüße
