Latil Zugmaschine

[swiss-kobelco-driver 5]

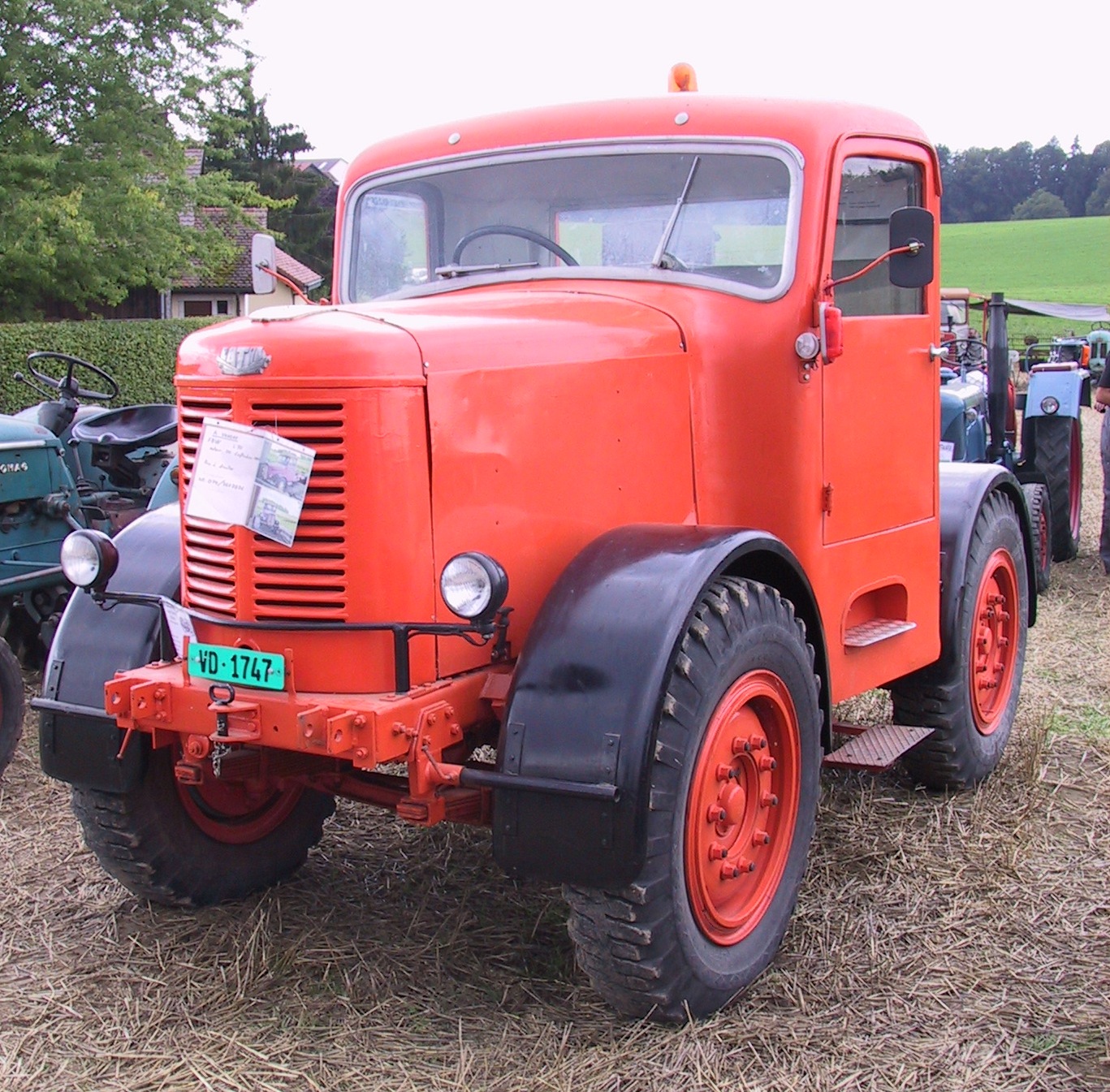

Und heute kam mir an einem Oldie Treffen noch diese schöne französische Latil Zugmaschine vor die Linse


Allradantrieb mit Vierradlenkung und 65 PS 4 Zylinder Latil Dieselmotor

Der Achsantrieb liegt über dem Blattfederpacket wird in einer Portalbauart in die Radnabe geführt , dort wird die ganze Kraft mit einem Ritzelantrieb untersetzt.

[swiss-kobelco-driver 5]

da ging jetzt wohl was schief das dieser Beitrag zweimal im Forum ist , das kommt wenn mein Kater immer noch seine schlafenden Pfoten auf die Tastatur legt.

[gradall1000 1]

Hallo Manuel,

endlich kennt jemand in diesem Forum den LATIL.

http://forum.bauforum24.biz/forum/index.php?show...c=4905&hl=latil

Dann bin ich auf Deine Bilder gespannt.

Gruss, Beat

[swiss-kobelco-driver 5]

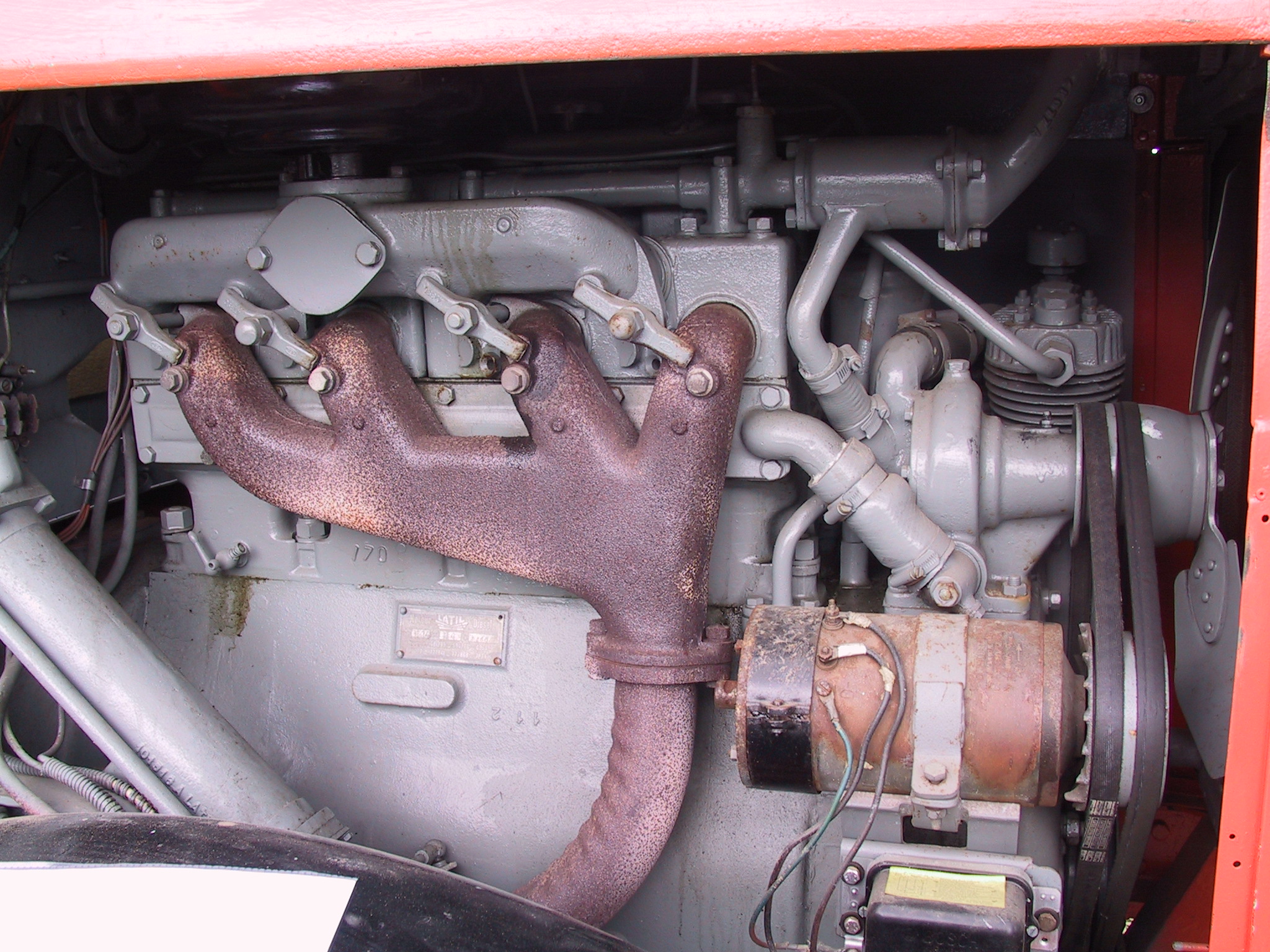

Latil Schlepper mit 65 PA Dieselmotor

[swiss-kobelco-driver 5]

Eine interssante Konstruktion ist bei den Latil Zugmaschinen die anordnung der Lenkungs-Spurstangen. Die Verbindung von Vorder und Hinterachse für die Lenkung geschieht mit einer Welle die sich verdreht. Dazwischen ist eine Art Getriebe damit die Hinterachslenkung gesperrt werden kann. Diese Bauart wurde übrigens auch beim Schweizer Traktor Schilter UT 7200 angewandt.

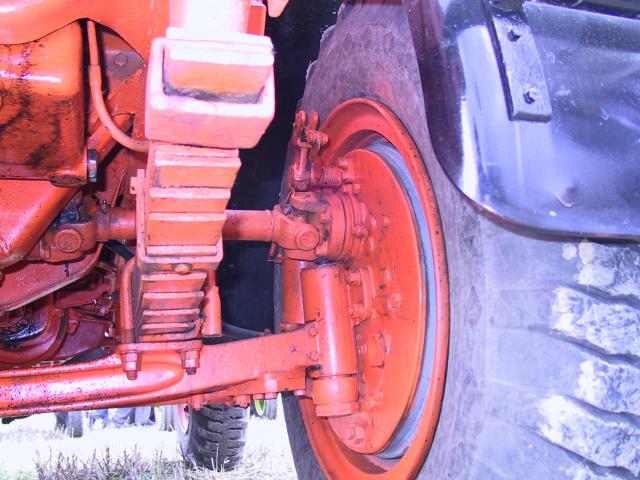

Beim letzten Foto sehen wir schön den Achsantrieb , der Portalmässig angeordnet ist und in der Radnabe mit einem Ritzelantrieb untersetzt wird.



gruss Manuel
