Ballastplatten Liebherr Obendreher - Fremdfabrikate?

[Torsten K 56]

Wenn du ein Bild vom Oberkran hast, kann ich dir genau sagen, um was für einen Typ es sich handelt.

Turm ist jedenfalls ein 16 HC nach der neuen Bezeichnung. Sollte also ein 112 EC-H oder 140 EC-H sein.

[Afa 4]

Huhu,

auf Deinem Bild sieht man , die "Hochtief" Platte ist die 5 Tonnen A-Platte. Die Anderen B-Platten(2,96 to) sind die normalen Trapezplatten.

Die letzte oben rechts im Bild ist aber anders hergestellt ausgeführt im Bereich Aufhängungspunkte.Da haben die Kollegen ganz einfach Distanzhölzer zwischengelegt,damit sie fest aufliegen . Sollte bei einem staionären Kran kein Problem sein, wäre er schienenfahrbar nicht wirklich optimal.

Grüßle👋

[Aka 1.764]

...bin mal der Vermutung von @Torsten K gefolgt und hab in die BA von nem 140EC-H6 Litronic geguckt.

2x 5,13 Tonnen (A) + 16x 2,906 Tonnen (B) = 56,756 Tonnen Zentralballast... mit der Ecklast-/Zentralballasttabelle (volle 60m Ausladung, 120HC-System, Spur 4,5 oder 4,6m, Unterwagen + 2 Grundturmstücke + 8 Turmstücken mit 2,50m) komme ich da auf eine (beachtliche) Höhe von 46,20m... max. Eckdruck in Betrieb: 644kN / außer Betrieb: 691kN.

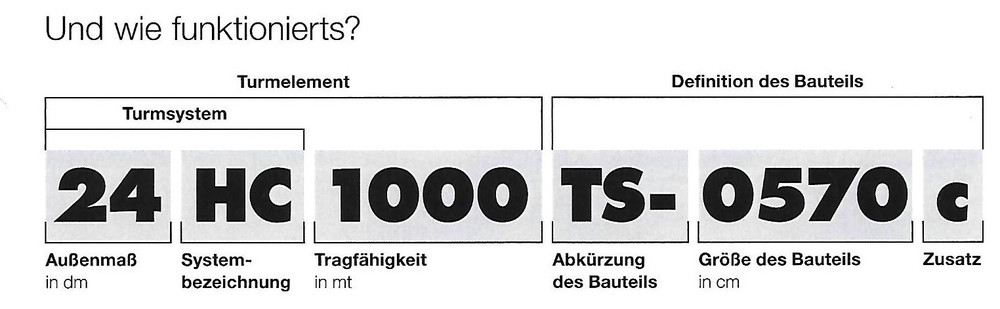

PS: ... nach der neuen Bezeichnung bedeutet 16HC ja 1,60 x 1,60m und HC System... ich hab in den Datenblättern kein Turmsystem mit der Außenmaßen gefunden... daher nehme ich an, dass das mit 1,80 x 1,80m angegebene 120HC System gemeint ist.

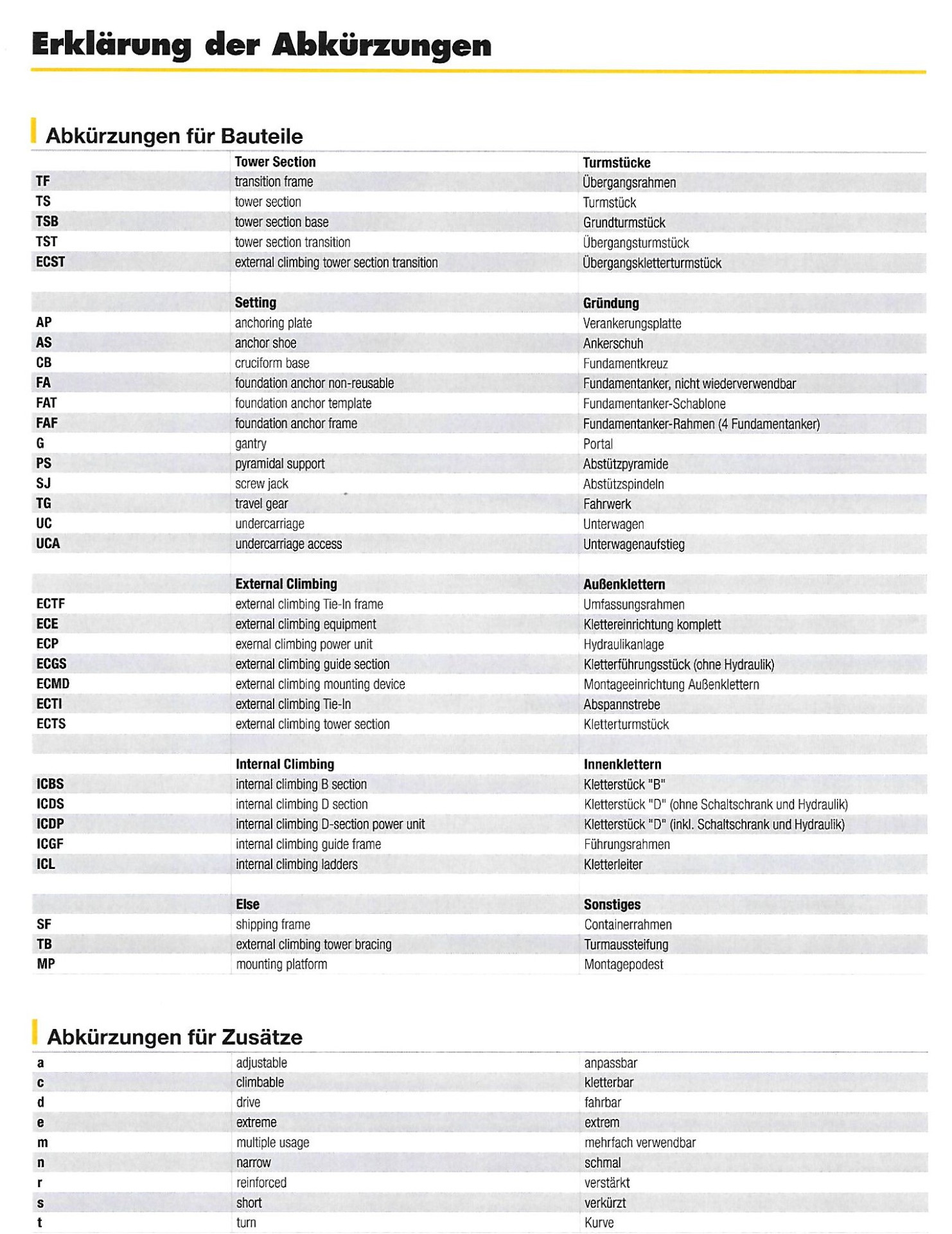

Aus dem 256HC (bzw. geometrisch identischem 185HC-System) ist ja auch das 21HC System geworden... aus den im Datenblatt angegebenen 2,30m x 2,30m Maßen über Alles wurde 2,10m zu 2,10m.

Es werden bei den neuen Bezeichnungen mit der Maßangabe in dm von Eckstiel zu Eckstiel die außen aufgesetzten Verschraubungen wohl nicht berücksichtigt.



Hier ein wenig (informative) "Werbung" von / für die Fa. Liebherr...

bearbeitet 5. Januar 2022 von Aka

[Holger1974 34]

Hab mal die Datenblätter angeschaut. Es Könnte tatsächlich 112 EC-H sein, für einen 140 EC-H kommt mir der etwas klein vor. aber ich mach noch Fotos in den kommenden Tagen vom Oberkran. Mir scehint, dass der auch nicht voller Auslegerlänge aufgebaut wurde.

bearbeitet 6. Januar 2022 von Holger1974

[Holger1974 34]

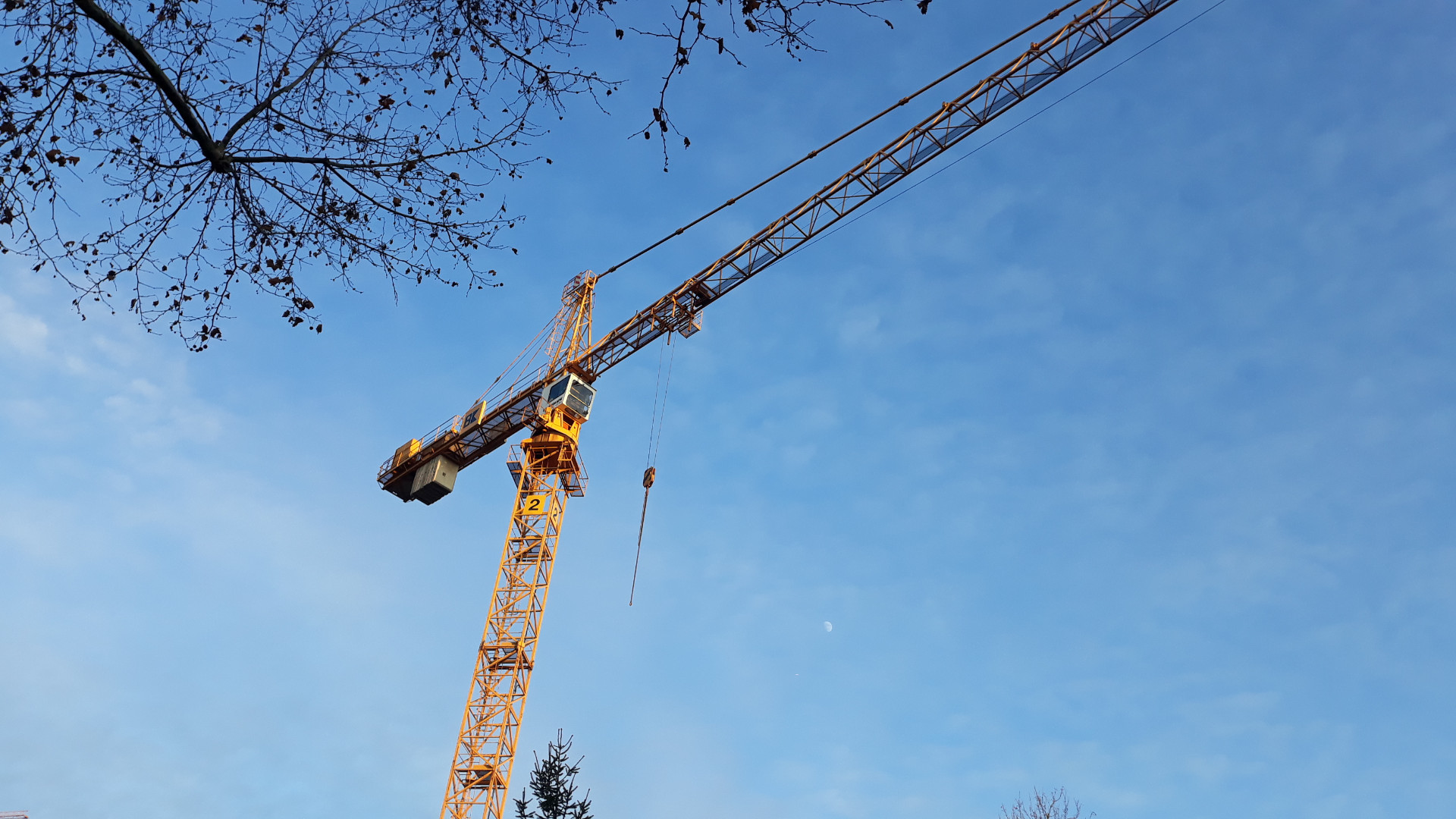

Das ist der Kran, zu dem die Ballastplatten gehören. Ich hoffe, die Experten erkennen, was für einer das ist. Ein EC-H, das dürfte klar sein, aber welcher Typ?
