HR14 Schwenklöffel Anschluss

[Alex123 0]

Hallo

ich habe mal eine Frage, wo, an welche Leitung schließe ich den Schwenklöffel an?

und wofür sind denn die Ventile? muss ich da noch was umstellen?

Ich habe in der Bedienungsanleitung nichts gefunden oder übersehen.

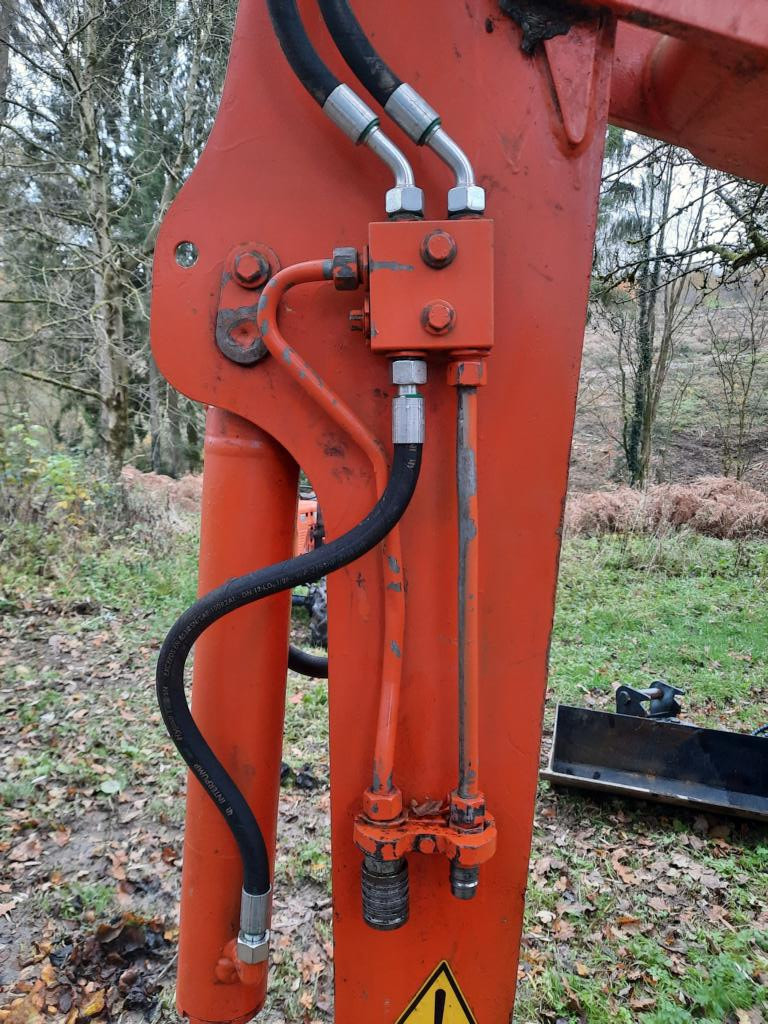

ich habe mal zwei bilder beigelegt, rechte und linke seite

danke für die antworten.



mfg

alex

bearbeitet 16. November 2021 von Alex123

[StuMan92 0]

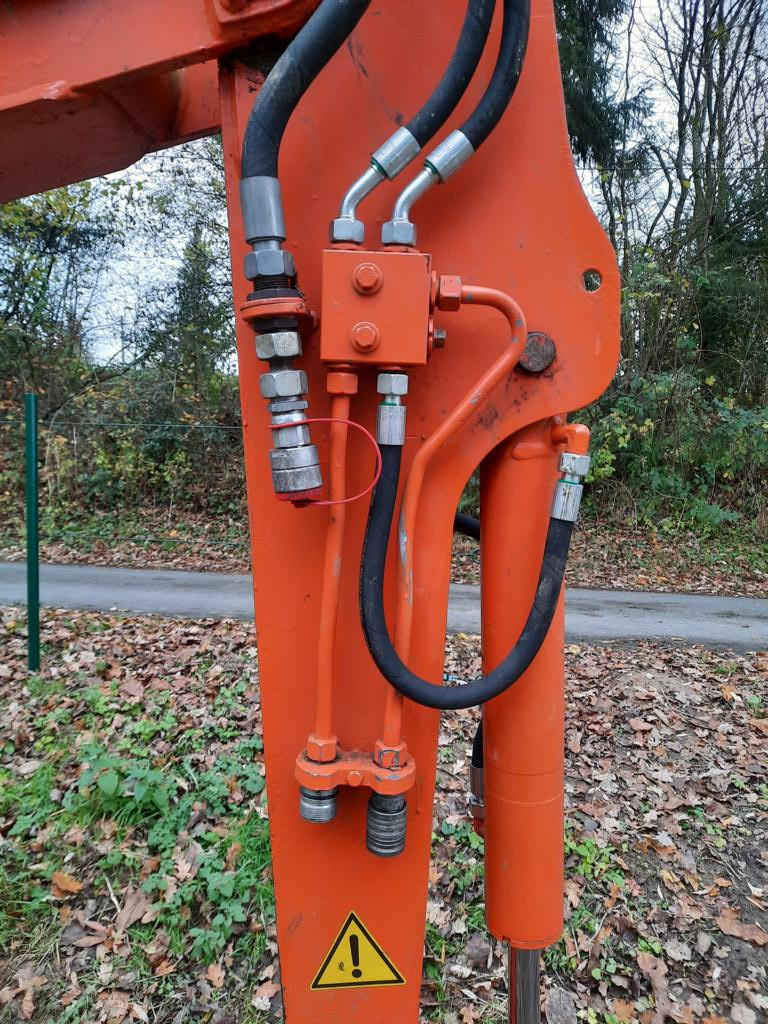

Also auf dem 1. Bild der dicke is da Drucklose Rücklauf.



Die "kleinere" Kupplung is fürn Grabenräumlöffel, kannst aber auch für d Druckseite für an Specht hernehmen.



De "größere" Kupplung nimmst z. B. bei an Penedelgreifer her, da musst aber vorher durch des Ventil den vorderen Zylinder am Stiel sperren.



Hab de selbe Hydraulik am TC 48

[Alex123 0]

Danke für die Antwort



mfg



Alex

[mangusta 0]

Hallo,



ich habe ganz aktuell ein sehr ähnliches Problem an einem Terex TC35.



Es soll ein hydraulischer Grabenräumlöffel anngeschlossen werden.



Bei meinem Bagger ist aber der vordere Zylinder mit Winkelstücken am identisch aussehenden, oberen seitlichen Ausgang des Verteilerblocks angeschlossen - da wo auf dem obigen Bild mit der gebogenen Leitung die "grössere" Kupplung angeschlossen ist:



https://up.picr.de/42487853un.jpg



Warum wurde das möglicherweise so geändert und wie schliesse ich jetzt am besten die Geräte an?



Am Zusatzsteuerkreis ist aktuell ein hydraulischer Schnellwechsler angeschlossen.



Meine Idee war, den hydraulischen Grabenräumlöffel an den Zusatzsteuerkreis anzuschliessen und den hydraulischen Schnellwechsler dann aber wie?





Vielen Dank für alle Tips



Rolf

bearbeitet 21. November 2021 von mangusta

[Okuvator 165]

Da hat wohl wer einen hydraulischen SW nachgerüstet und es sich sehr einfach gemacht. Da könnte  man eventuell einen Umschalthahn wie bei der Greifersteuerung mit zusätzlichen Kupplungen/Leitungen nachrüsten.
