Neubau Rheinbrücke Duisburg-Neuenkamp

[Staalbauer 332]

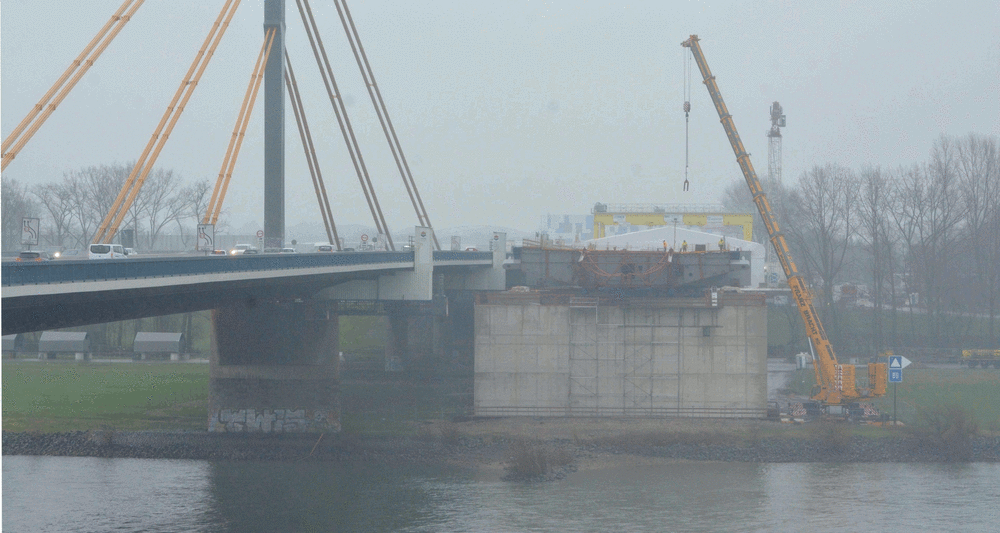

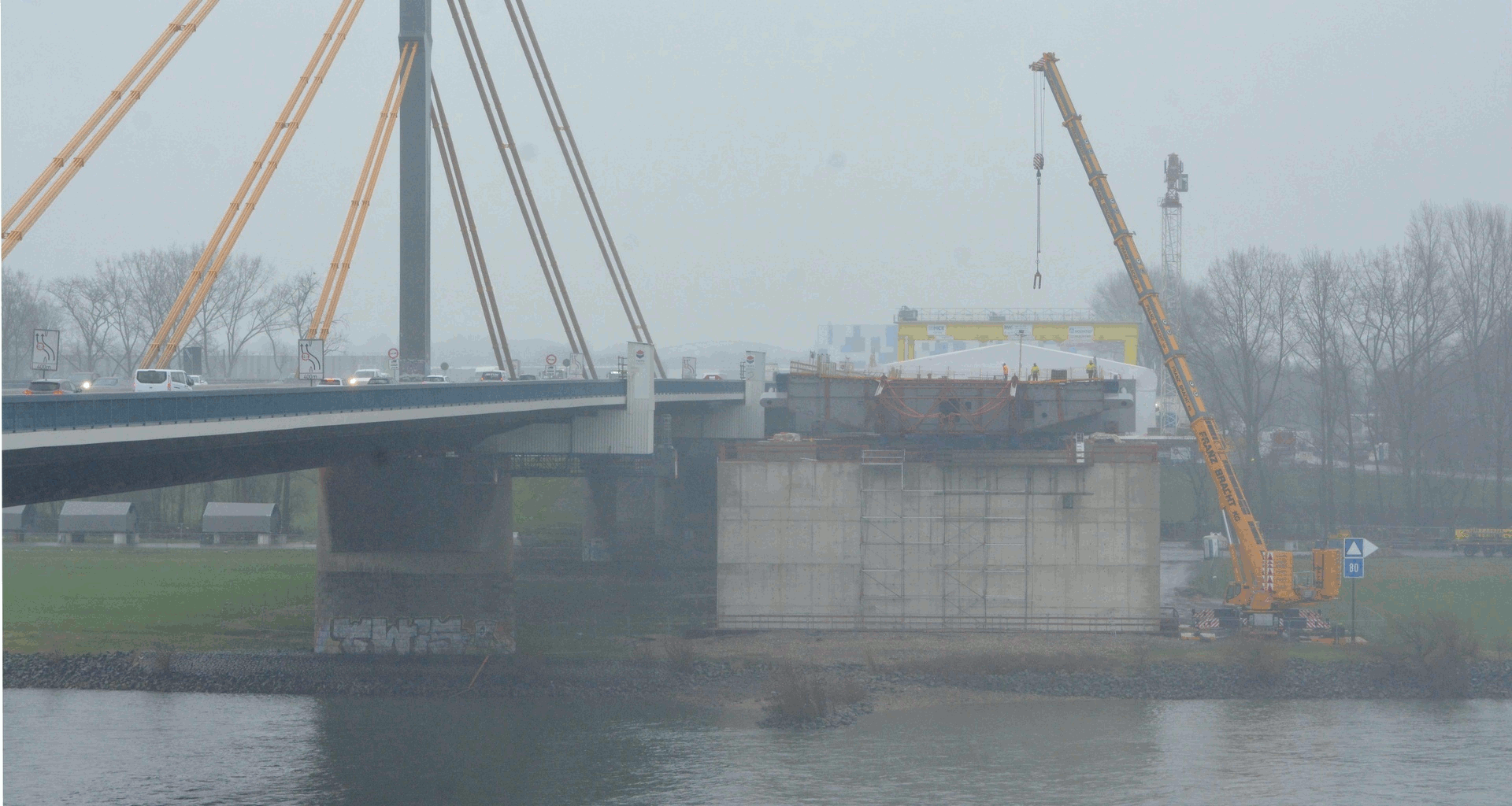

Hier übrigens mal eine kleine GIF-Animation, in der man die Belastung der Altbrücke schön sehen kann. Daß die überhaupt so lange gehalten hat!



bearbeitet 28. Januar 2022 von Staalbauer

[AlterKranFan 97]

Wow das ist ja Krass. Na etwas biegen die sich ja durch bei Belastung denke ich mal? Aber so?

Tolle Aufnahme.

[Staalbauer 332]

Das Entscheidende ist ja, daß die Brücke vor 52 Jahren für 30.000 Fahrzeuge täglich gebaut wurde. Anzahl LKW damals ?

Heute 100.000 Fahrzeuge täglich, davon 11.000 LKW. Die zulässigen Achslasten gingen in den Jahren auch von 8 auf 10-11,5 to hoch.

Diese starken Durchbiegungen finden also 11.000 mal am Tag statt.
Kein Wunder, daß die Schweißer auf dem Ding ihren festen Wohnsitz angemeldet haben! 😉

bearbeitet 28. Januar 2022 von Staalbauer

[tino27 554]

Schöne Animation die gut zeigt, was Brücken an nur einem Tag so mitmachen. Und warum die Schweißarbeiten teilweise nur mit Verkehrssperrungen möglich sind.

Die Schwingungen sind schon normal - es ist halt Stahl. Wenn man nur mal grob überschlägt, dass die Pylonen 50m hoch sind, dann sind die längsten Seile etwa 70m lang. Bei nur einem Prozent Längung unter Belastung sind das schon 0,7m.

Dennoch muss der Körper der Brücke bzw. der verwendete Stahl immer den Spagat zwischen Stabilität und Schwingung hinbekommen. Am Ende ist das System aber auch nur eine Büroklammer, die man immer wieder hin und her biegt.

Dazu sei auch noch mal auf das Vierte-Potenz-Gesetz hingewiesen.

https://de.wikipedia.org/wiki/Vierte-Potenz-Gesetz#Rechenbeispiel

[Staalbauer 332]

Die zulässige elastische Dehnung  dieser Seile liegt im Bereich der Dauerfestigkeit eher im 0,1xx %  bis 0,0xx % Bereich!

Die Bewegung, die man da sieht, ist hauptsächlich die Torsionsbewegung  um die Längsachse der Brücke.  Der Brückenkörper ist ja nur in der Mitte aufgehängt.
