Hitachi EX-15 - Wechsel Hydraulikschlauch für Planierschild

[alex78 1]

Hallo zusammen,

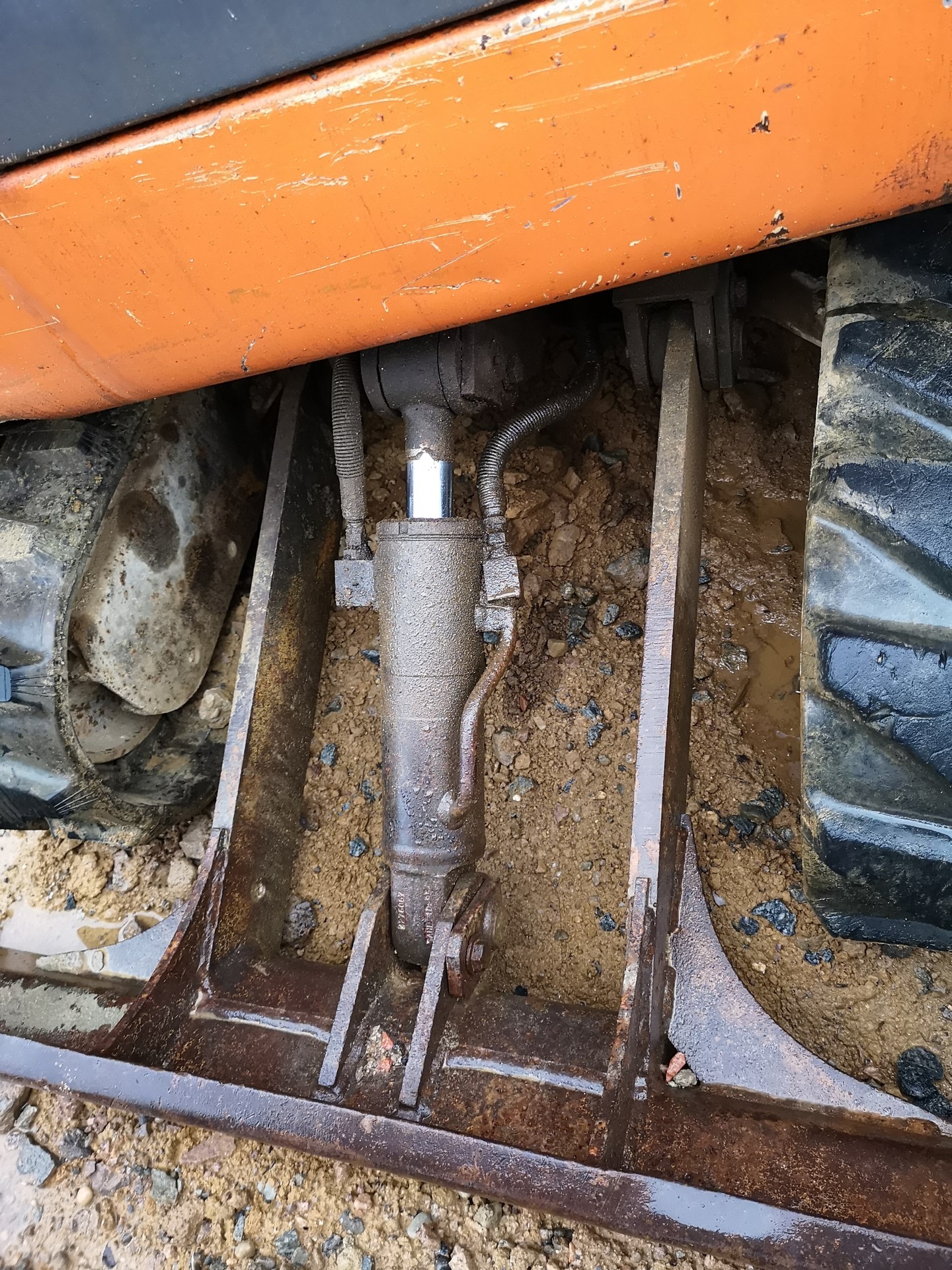

am Wochenende kam es zum einem Riß in einem der beiden Hydraulikschläuche, welche das Planierschild bewegen (der rechte Schlauch auf Bild2)

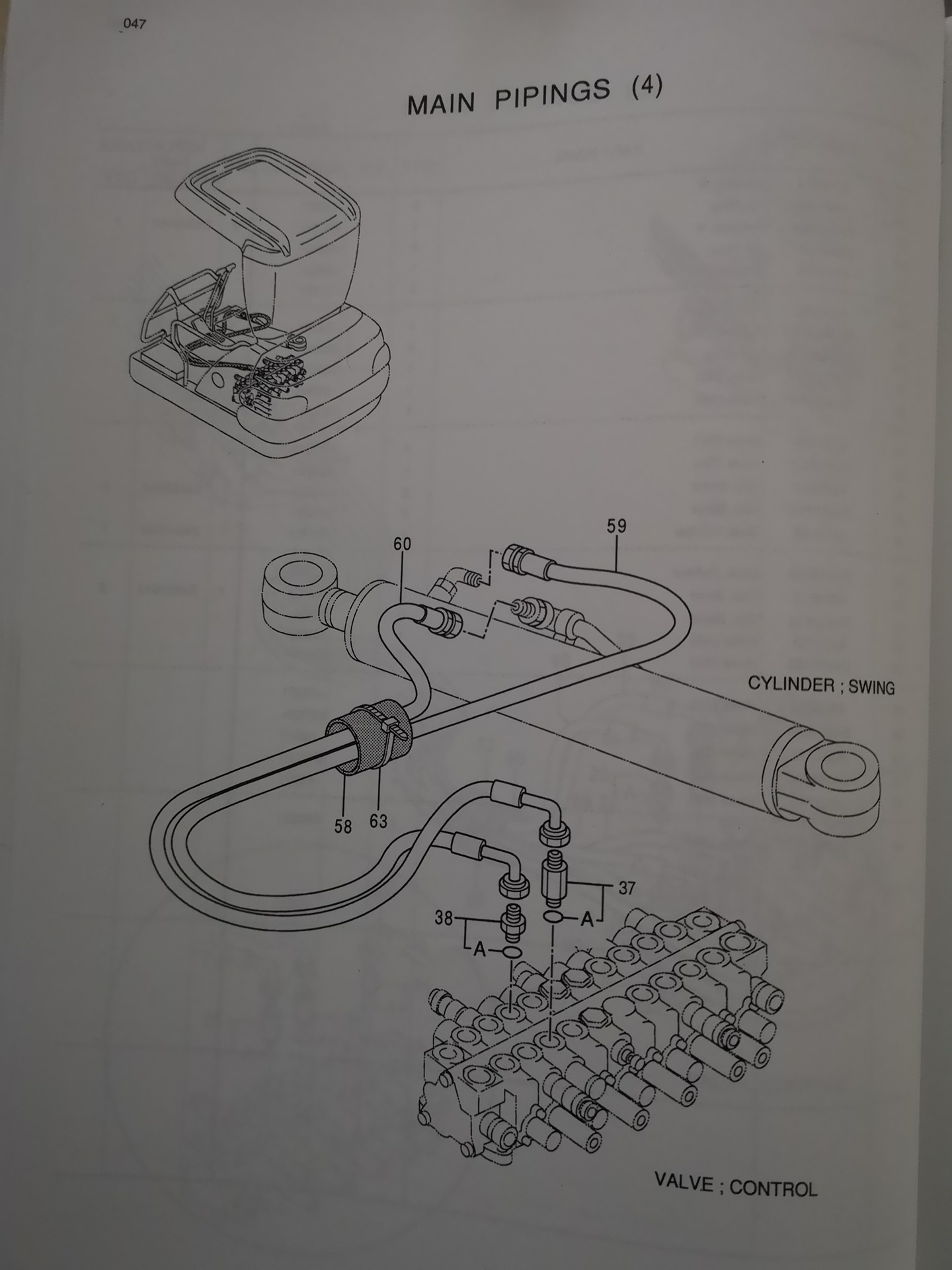

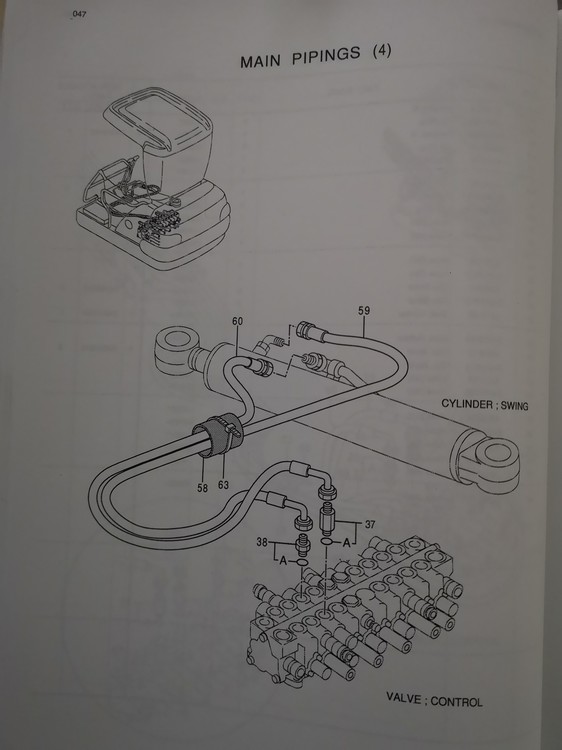

Aus der Betriebsanleitung (Bild1) geht leider nicht hervor, an welche Stelle der Schlauch hinführt.

Kann mich jemand unterstützen bei der Frage, wie ich das andere Ende des Hydraulikschlauchs finde?

Leider steht der Bagger mitten im Gelände und ist von unten nur schwer zugänglich.

Freue mich auf wertvolle Tipps.

[Schachtmeister 814]

Den kaputten Schlauch am Schild abschrauben, eine stabile Schnur am Ende befestigen und dann mal an den Schläuchen ziehen. Wenn er nirgends mehr befestigt ist, sollte er kommen. Den neuen Schlauch mit der Schnur wieder einziehen. Theoretisch müsste es der vierte von links sein.

Habe mir das Bild nochmal genau angeschaut, bist du dir sicher, dass es der Schlauch und nicht das viereckige Kistchen ist? Das Ding ist verdammt krumm.

bearbeitet 21. Mai 2019 von Schachtmeister

[Okuvator 164]

Der Schlauch geht doch sicherlich unten an die Drehdurchführung, da geht nur drunter krabbeln, Deckel ab und abschrauben.

[alex78 1]

Danke für die Hinweise.

Auf der Unterseite gibt es eine Abdeckplatte, die würde ich abschrauben. Dort finde ich dann einen Verteiler, an dem der Schlauch befestigt ist? Oder wie kann ich mir das vorstellen?

Dann geh ich das an und berichte über mein Erfolg.

Nochmals danke

[Gast Hump]

Manchmal kommt man an die gewünschte Verschraubung in der Drehdurchführung nur mit einem gekürzten schlankeren Gabelschlüssel ran, weil die Verschraubungen so eng liegen.

Oder mit einer geschlitzten Nuss, wenn oben Platz für die Knarre ist.
