Liebherr R 954 Monoblock, Maße gesucht

[Gast Deep Throat]

guten Morgen

Beim Liebherr 954C ist der Monoblock standartmäsig ja 6,70m (laut PDF auf der Liebherr-HP )

nun meine Frage(n) an euch

von wo bis wo wird das eigentlich gemessen

Desweiteren suche ich noch Maße vom eben diesem Monoblock, da wären die Breite, die Durchmesser der Bolzen und die Durchmesser von den Hydraulikzylindern und den Kolbenstangen

weshalb ich so komische fragen stelle ich möchte den 954C als Modell bauen, mit 6,70m Monoblock und 2,35m Löffelstiel, und da benötige ich in der Planungsphase noch einige Informationen und Maße

Ich habe nämlich leider keinen 954C hier in der Umgebung stehen

wenn jemand mir da etwas behilflich sein könnte wird mein Dank euch ewig verfolgen

PS: auch Bilder nehm ich gerne

[nico 4]

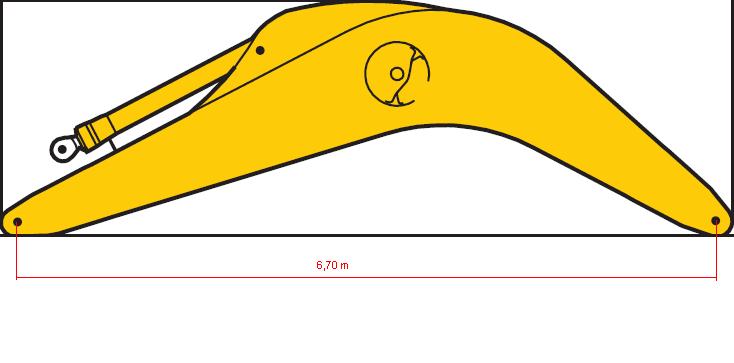

Die 6,70 m beim Monoblock werden von Mitte Verbolzungzloch Löffelstiel bis mitte Verbolzungsloch Oberwagenmontage gemessen.

bearbeitet 25. Juni 2005 von nico

[fallenLORD 0]

kann zwar keine ech. Daten nennen, bin aber mal gespannt auf das fertige Modell!!!
hoffe auf bilder!

[Gast Deep Throat]

Danke nico für die Super Zeichnung

@fallenLORD:

Im Moment bin ich noch am Anfang der Planungsphase, aber wenns dann soweit ist werde ich natürlich auch Bilder hier zeigen

Kennt jemand noch andere Maße von den oben gefragten

[Lamster 5]

hätte ein großes Muster am Lagerplatz rumstehen

wenn du mir eine Zeichnung schickst was du brauchst, könnte ich eventuell Nachmessen,

woher kommst du ?
bzw. wenn du nach Österreich in den Urlaub mal fährst, unserer steht meistens am Lagerplatz
für Probefahrt und nachmessen

ich habe letzte Woche den Löffelstiel (2,35m) und die Schaufel montiert,
(2 Tages Arbeit) da wir gleich die Schmierleitungen neu Angefertigt haben

zum Reparieren eine Katastrophe, alles ist schwer, egal was du montieren willst, alles dauert doppelt so lange,
Hydrauliköl nachfüllen kann etwas dauern - gleich mit dem 200l Fass direkt in den Filter (wenigstens Trichter benötigt man dann nicht)


war eine heiden Arbeit, vor allem die Bolzen reinzukriegen (hatten mit dem Kompaktlader nachgeholfen, was sehr gut ging)

ich suche noch einen längeren Löffelstiel (5m währe ideal), weiß wer eventuell ob jemand einen verkauft ? bearbeitet 6. Dezember 2015 von Lamster
