Fachwerke bei Krantürmen / Masten

[skynyrd 0]

Hallo zusammen

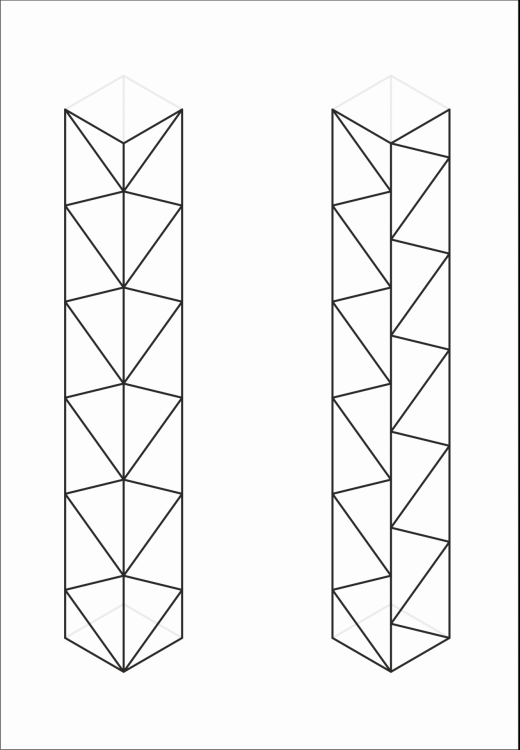

Mir ist schon oft aufgefallen, dass bei Krantürmen, aber auch bei Masten von Gittermastkranen verschiedene Arten von Fachwerken verwendet werden (siehe Grafik).

Meine Frage ist nun, welches die Vor- und Nachteile der beiden in der Grafik gezeigten Arten von Fachwerken sind.

Mir persönlich gefällt die linke Variante besser und ich dachte auch immer, dass es stabiler ist. Man sieht aber bei den grossen Kranen von Liebherr (z.B. den Raupenkranen) oft die andere Variante.



Grüsse Beat

[Maurermichl 7]

Hallo Beat,

ich will mal versuchen, die Statik dahinter in Worte zu fassen. Beginnen wir mit dem rechten System. Hier handelt es sich um Turmabschnitte, die in der Regel nicht auf Biegung, sondern auf Druck (Statiker sprechen von Normalkraft) beansprucht werden. Die Kräfte werden hierbei von den Eckstielen abgetragen. Schlanke Druckstäbe sind aber gegen Ausknicken gefährdet,weshalb sie von den Fachwerkdiagonalen gehalten werden. Diese Halterung läuft je unterschiedlich von den Seiten an, damit die freien Eckstäbe nicht zu lang werden.

Der linke Turm wird dort eingesetzt, wo neben der Normalkraft auch Biegung und Querkräfte zu übertragen sind (klassisch bei Obendrehern). Hier dienen die Diagonalstäbe nicht nur der Stabilisierung der Eckstiele, sondern werden durch die äußeren Lasten direkt an der Kraftweiterleitung beteiligt. Dann ist es auch sinnvoll, wenn alle schrägen Stäbe an einem Punkt zusammenlaufen, damit die dort stattfindende Kraftumlenkung (Fachwerkstäbe können nur Kräfte in Stablängsrichtung aufnehmen) geschlossen werden kann.

Das ist in Schriftform vielleicht etwas schwer verständlich, wenn ich Zeit habe, mach ich mal eine Skizze dazu.

[skynyrd 0]

Hallo Maurermichl

Besten Dank für die absolut verständlichen Erklärungen!

Eigentlich bleiben kaum Fragen offen, trotzdem bin ich an der von Dir angesprochenen Skizze interessiert.



Beste Grüsse

Beat

[Maurermichl 7]

Hallo Beat,

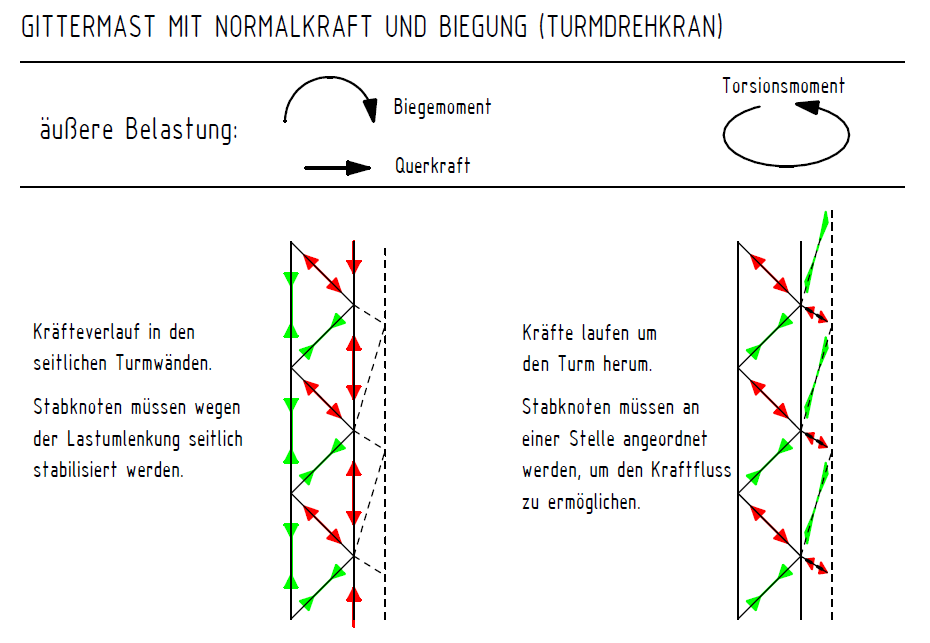

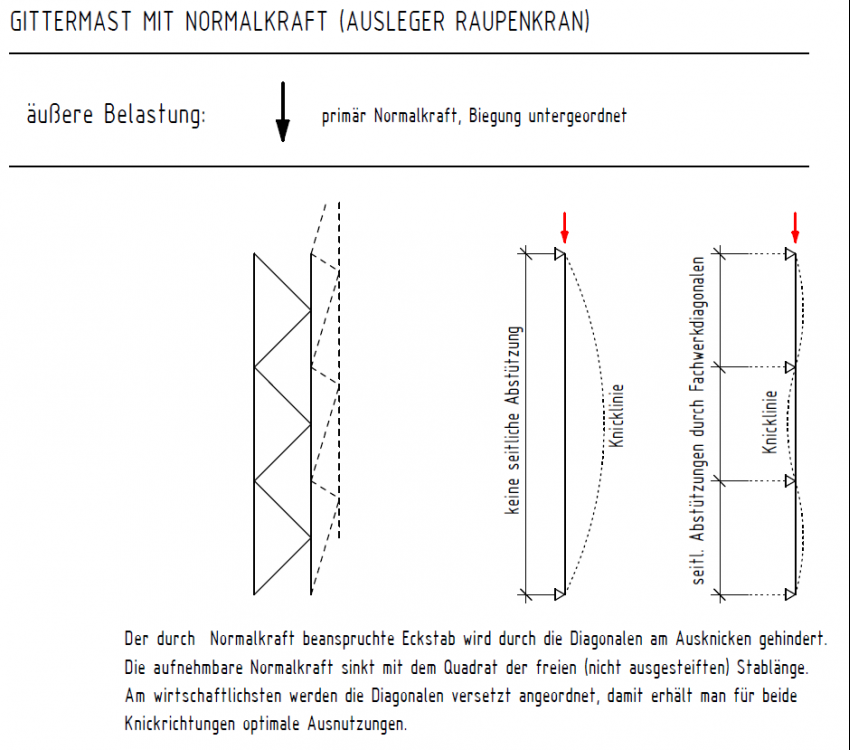

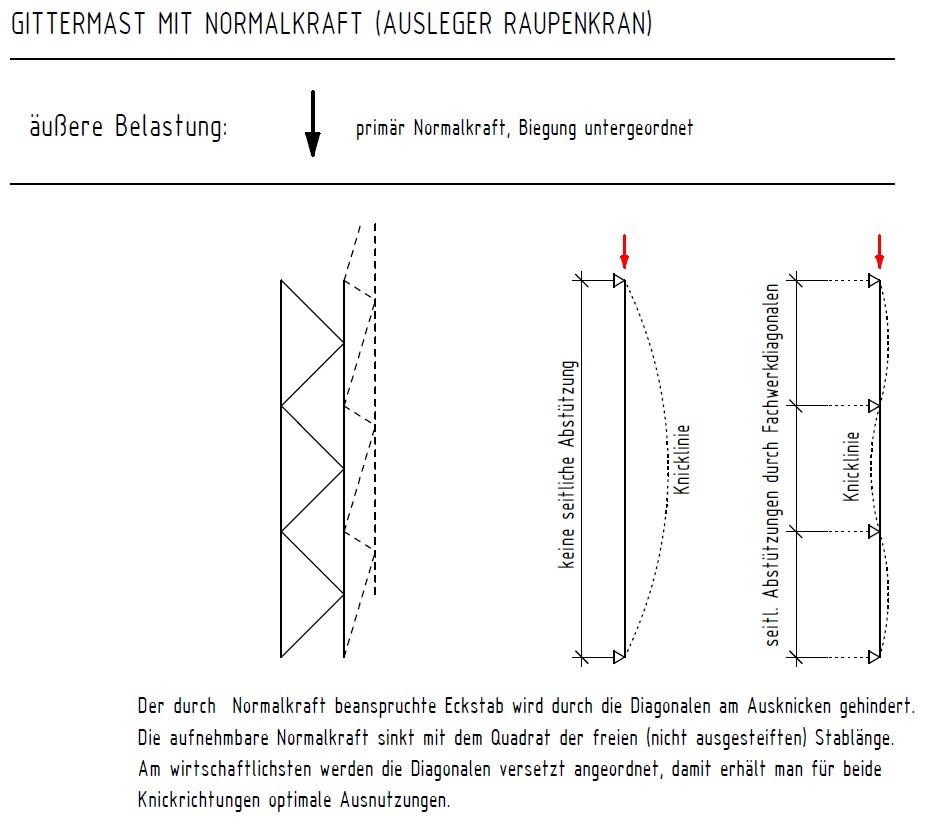

nachstehend die versprochenen Skizzen. Vielleicht kann dadurch die Thematik verdeutlicht werden.

[skynyrd 0]

Besten Dank für die Interessanten Informationen und Deine Mühe!

Gruss Beat
