Zweites Cat GH800B Strebbau-Hobelsystem für Bergwerk Ibbenbüren

[Bauforum24 1.286]

Ibbenbüren.Aufgrund der positiven Erfahrungen mit der ersten Cat GH800B, investiert die RAG, Betreiberin des Kohlebergwerks in Ibbenbüren, nun in ein zweites Strebbau-Hobelsystem gleichen Typs. Damit sollen die Kohleflöze mit einer Mächtigkeit von maximal 104 Zentimetern in möglichst wirtschaftlicher Weise abgebaut werden.


Bauforum24 Artikel (20.07.2015): Caterpillar: Standort-Schließung in Hamm und Stellenabbau in Lünen

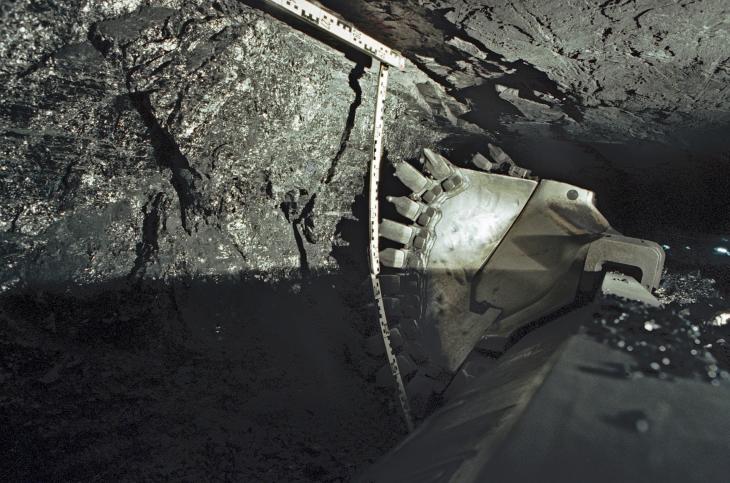

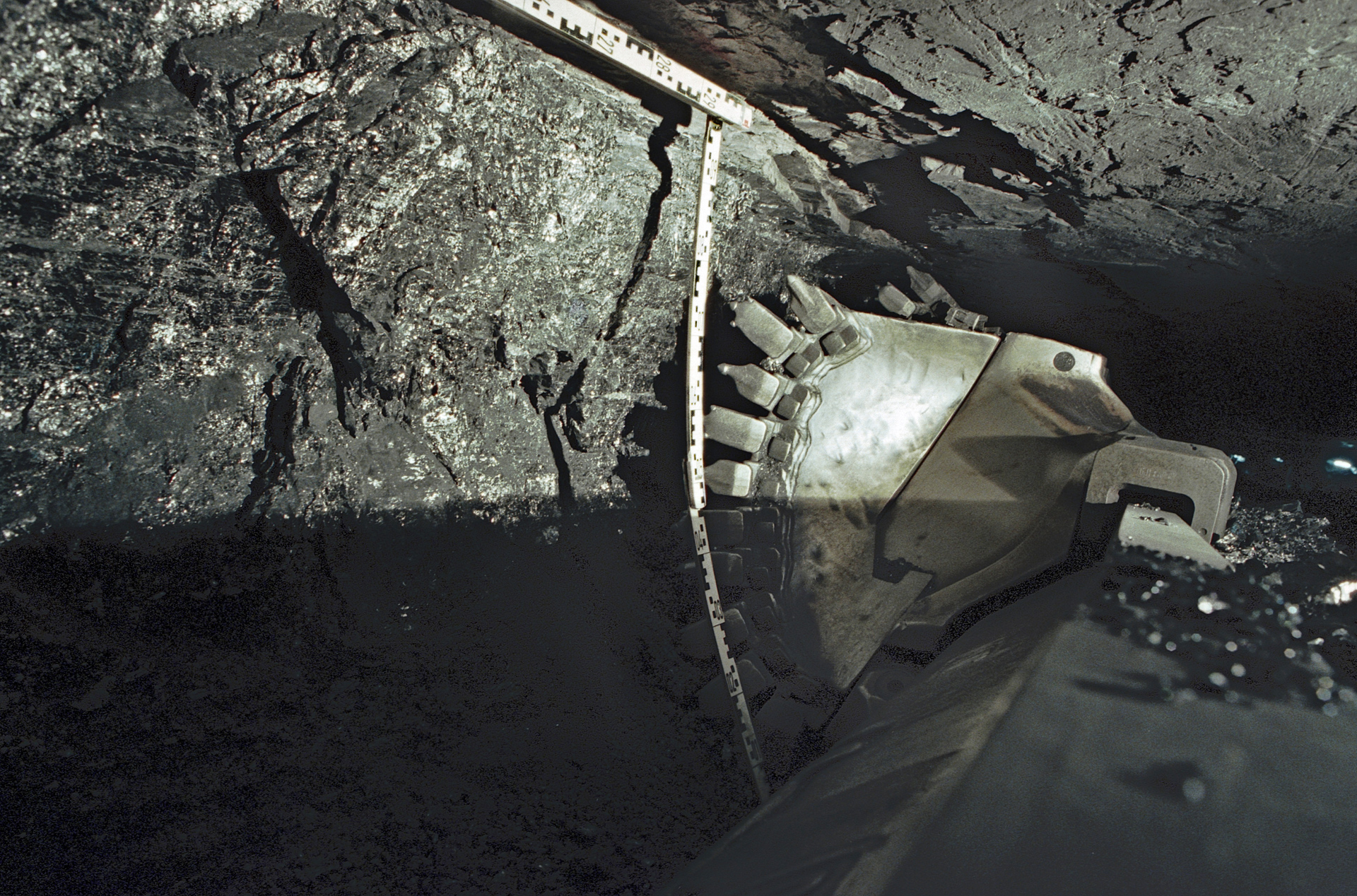

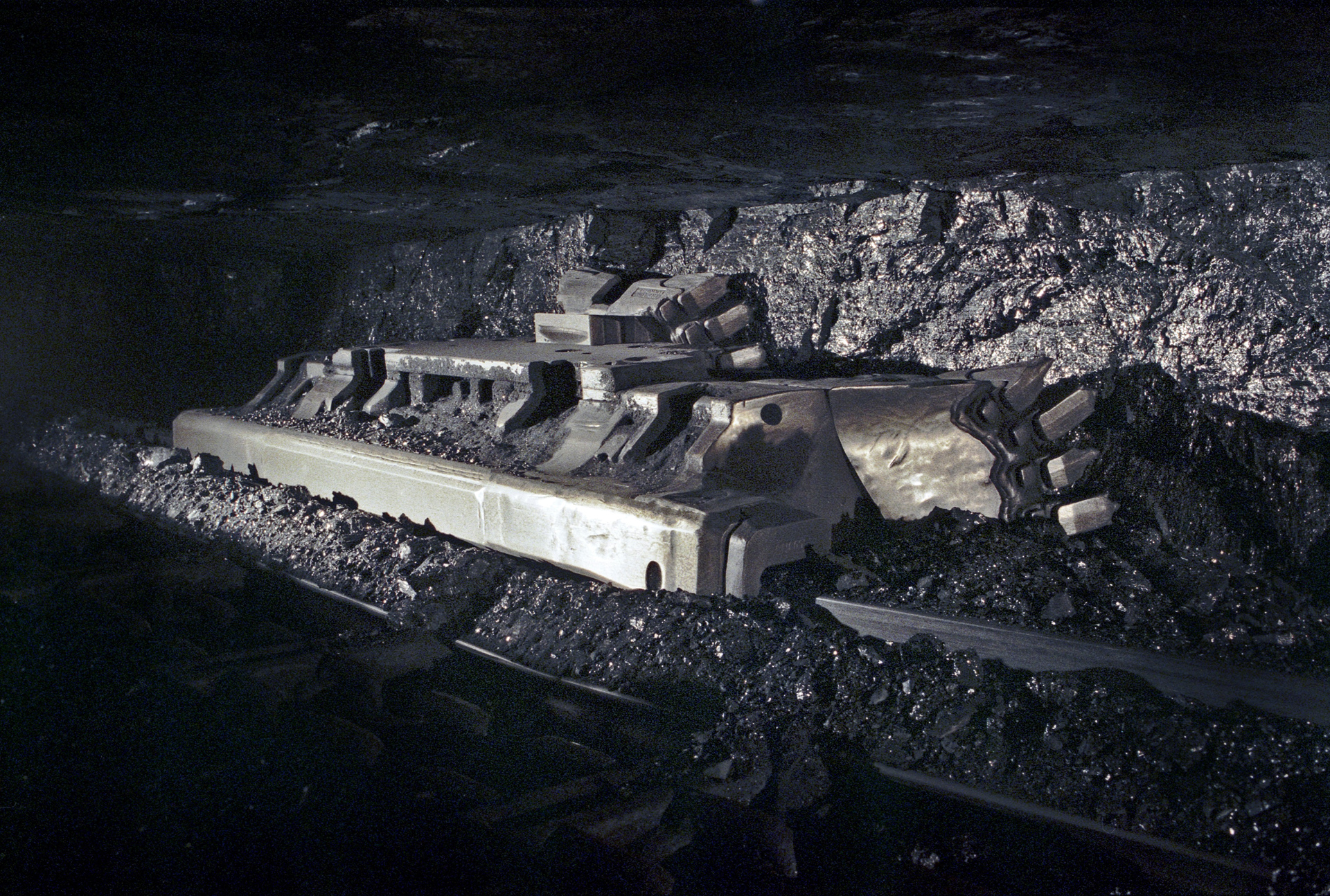

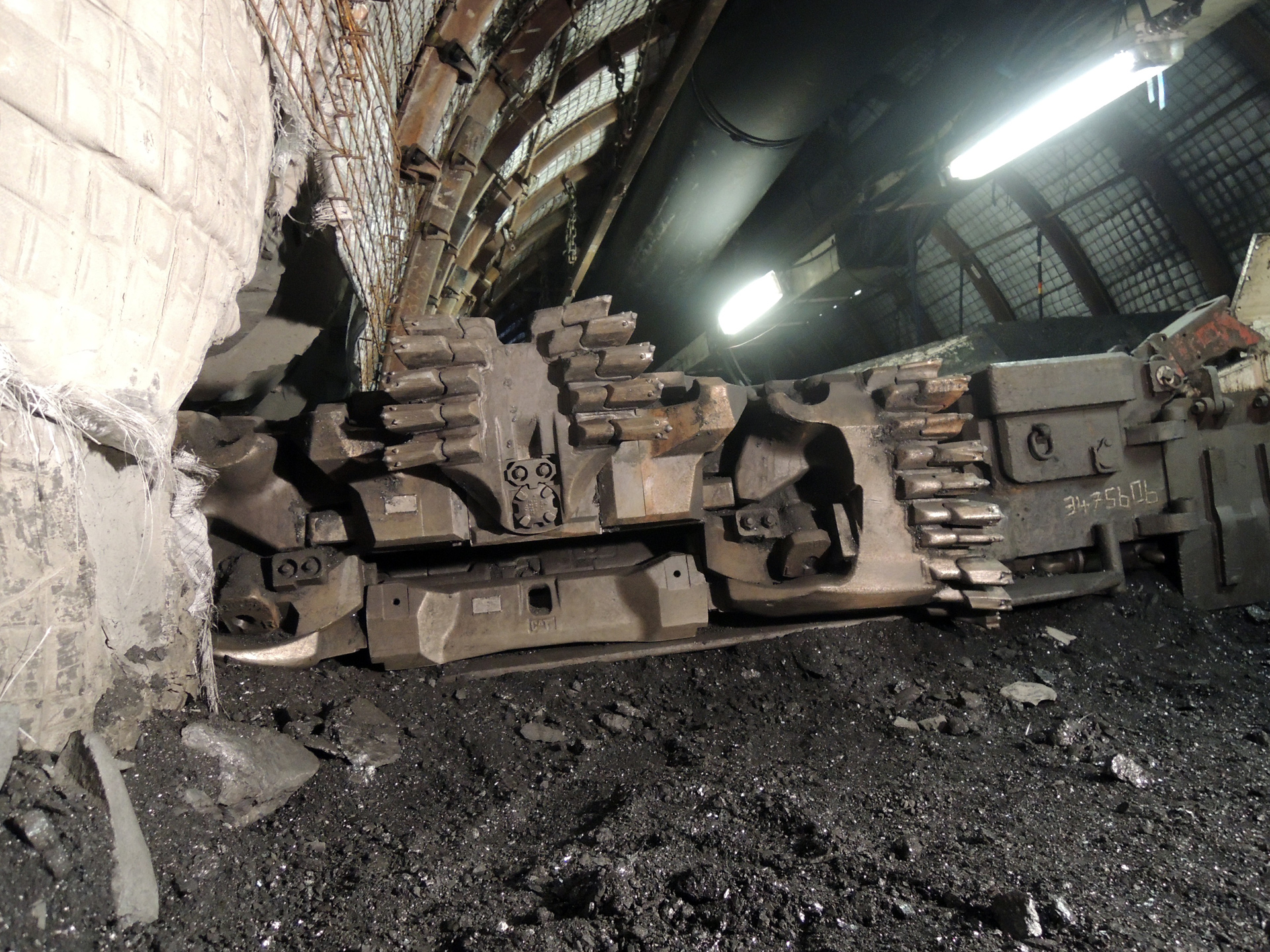

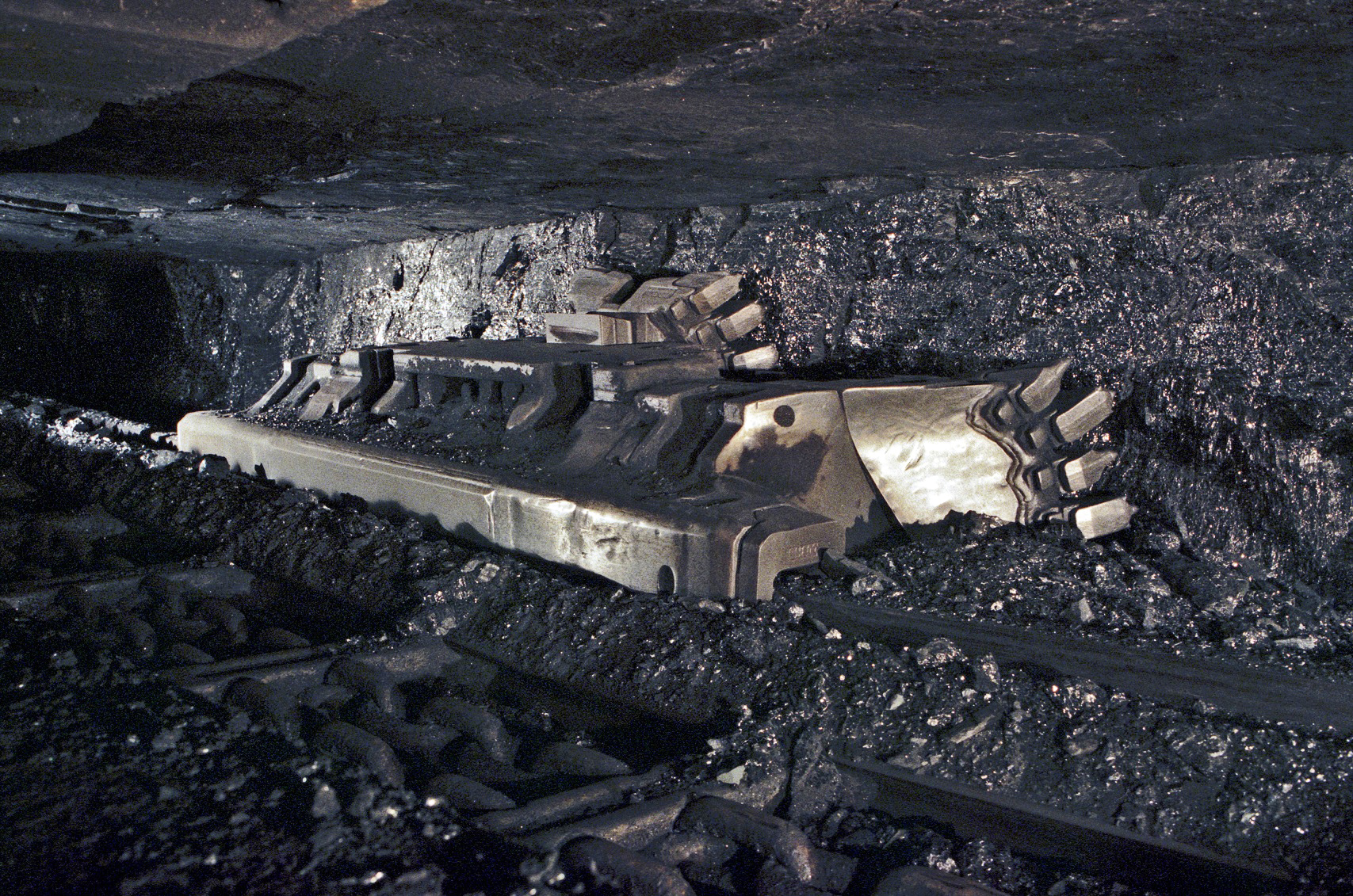

Der Hobel GH800B mit zugehörigem Strebbausystem im Bergwerk Ibbenbüren

Caterpillar hat das für den schnellen Abbau von Kohleflözen sehr geringer Mächtigkeit konzipierte Cat-Strebbau-Hobelsystem GH800B entwickelt. Ausgehend von den Merkmalen des bewährten Hobelsystems GH1600 konzipierte und baute das Strebbau-Team in Lünen in Zusammenarbeit mit dem deutschen Bergwerk Ibbenbüren eine Anlage zum Abbau eines im Mittel nur 0,85 m mächtigen Anthrazitflözes.

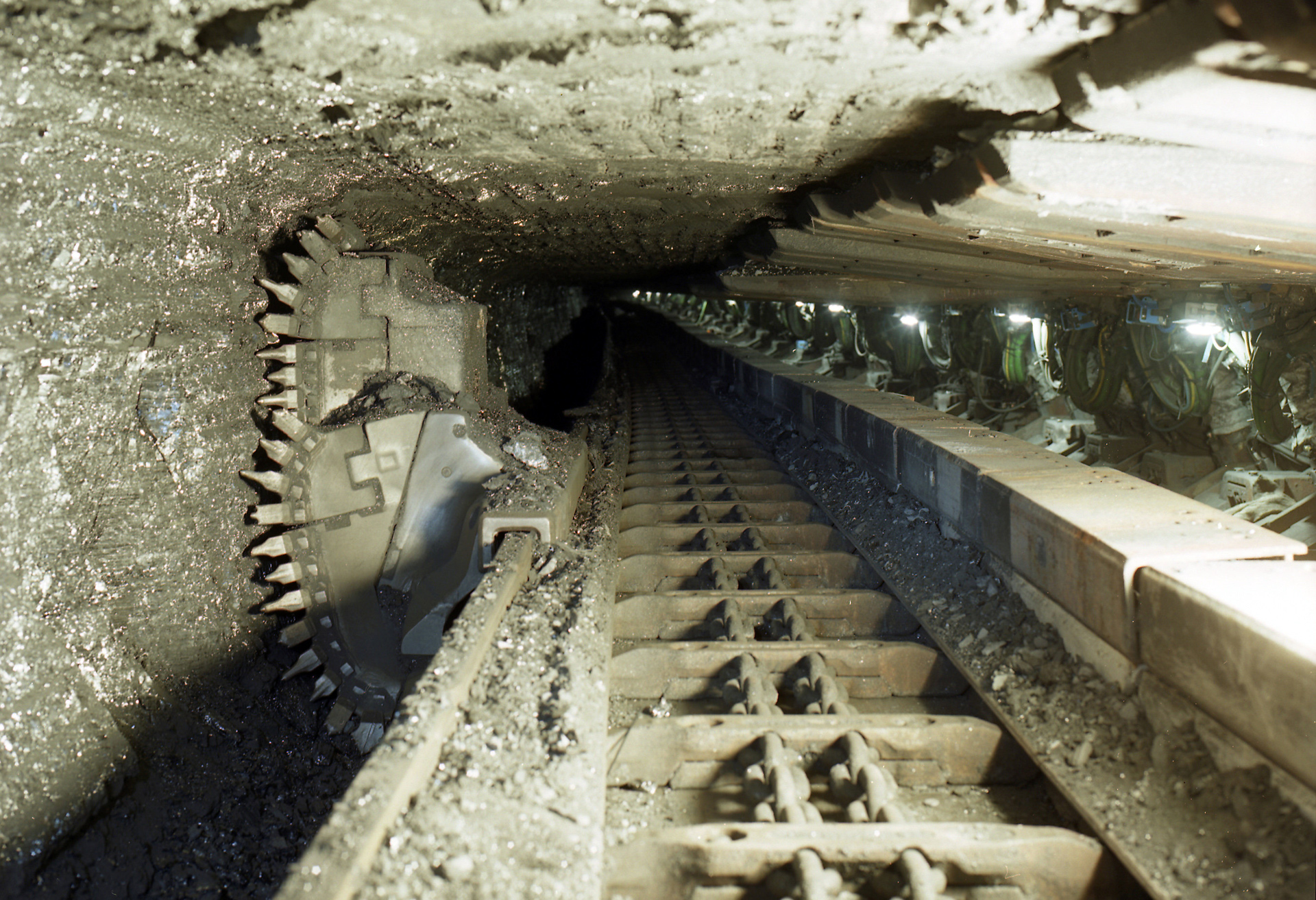

Die Flözmächtigkeit beträgt hier weniger als 1 m

Der Cat-Hobel GH800 mit einer installierten Leistung von zweimal 400 kW war der bevorzugte Hobel für Flözhöhen von 0,9 bis 2,0 m, unabhängig von Flözneigung oder Kohlenhärte. Aber je geringmächtiger der Kohleflöz, desto schwieriger das Gewinnungsverfahren. Für höchste Produktivität bei einer so geringen Mächtigkeit mussten Flexibilität, Zuverlässigkeit, Effizienz und Servicefreundlichkeit des gesamten Systems verbessert werden. Mehrere wesentliche Veränderungen haben schließlich zum Erfolg geführt.

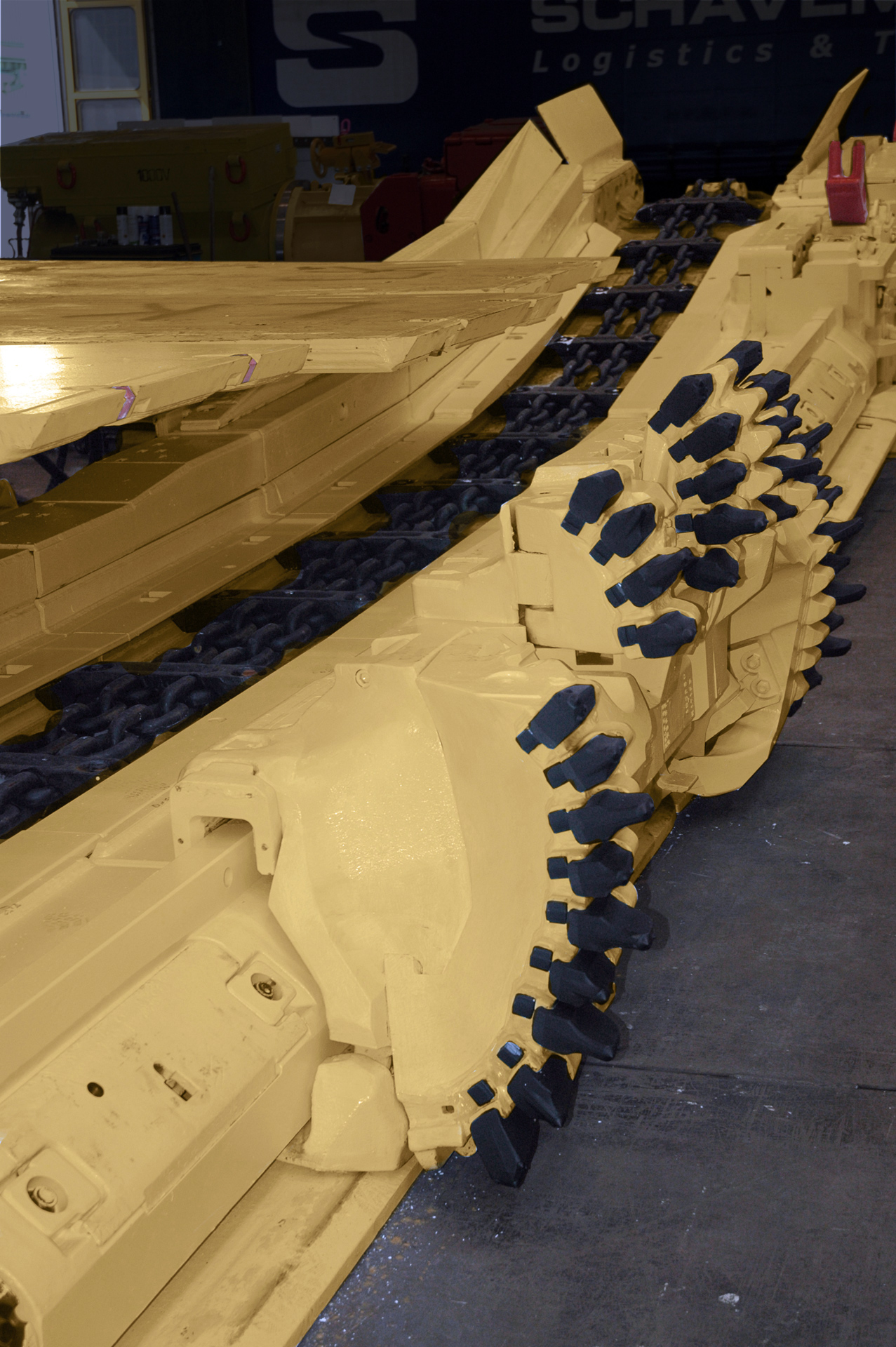

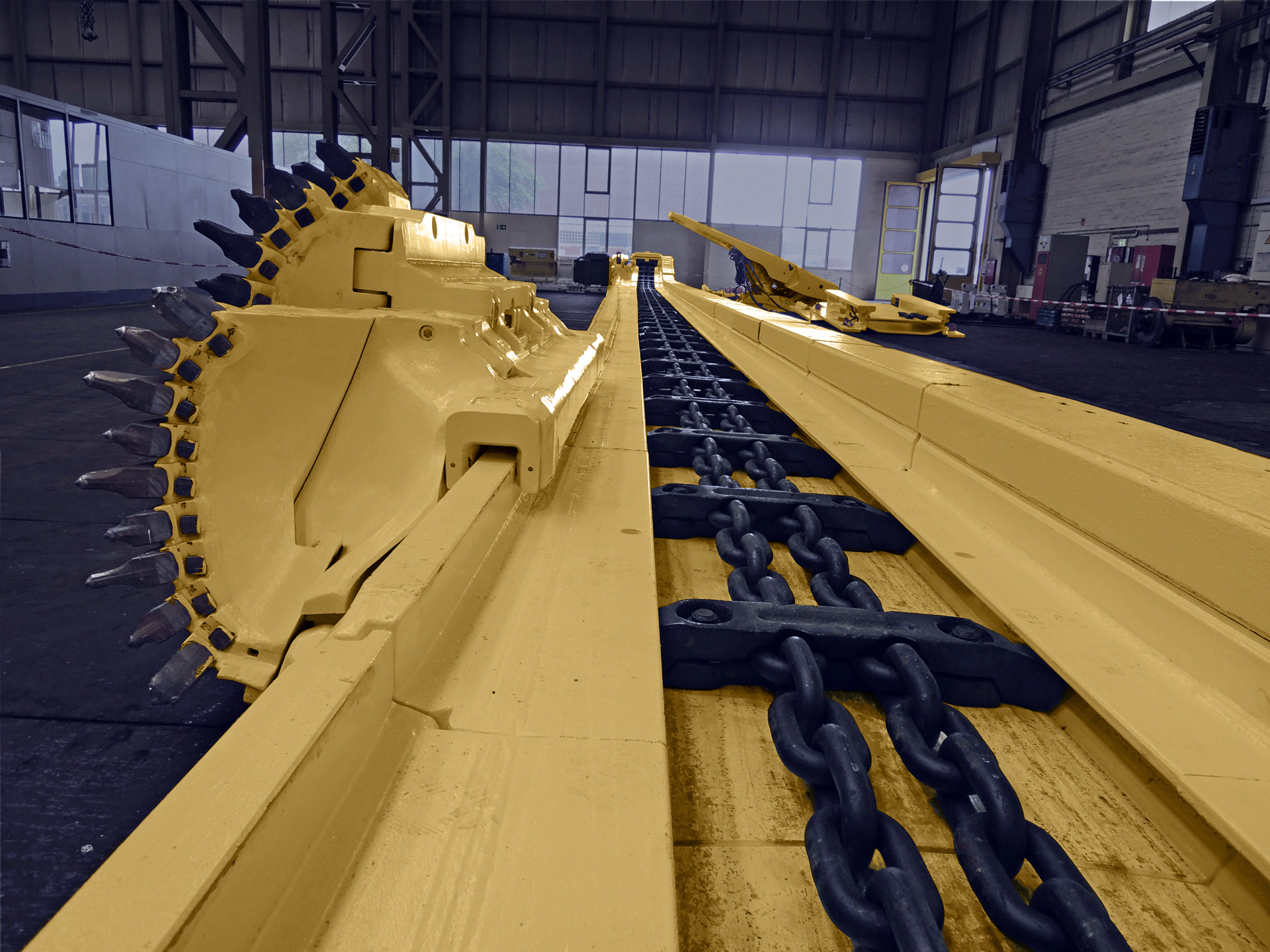

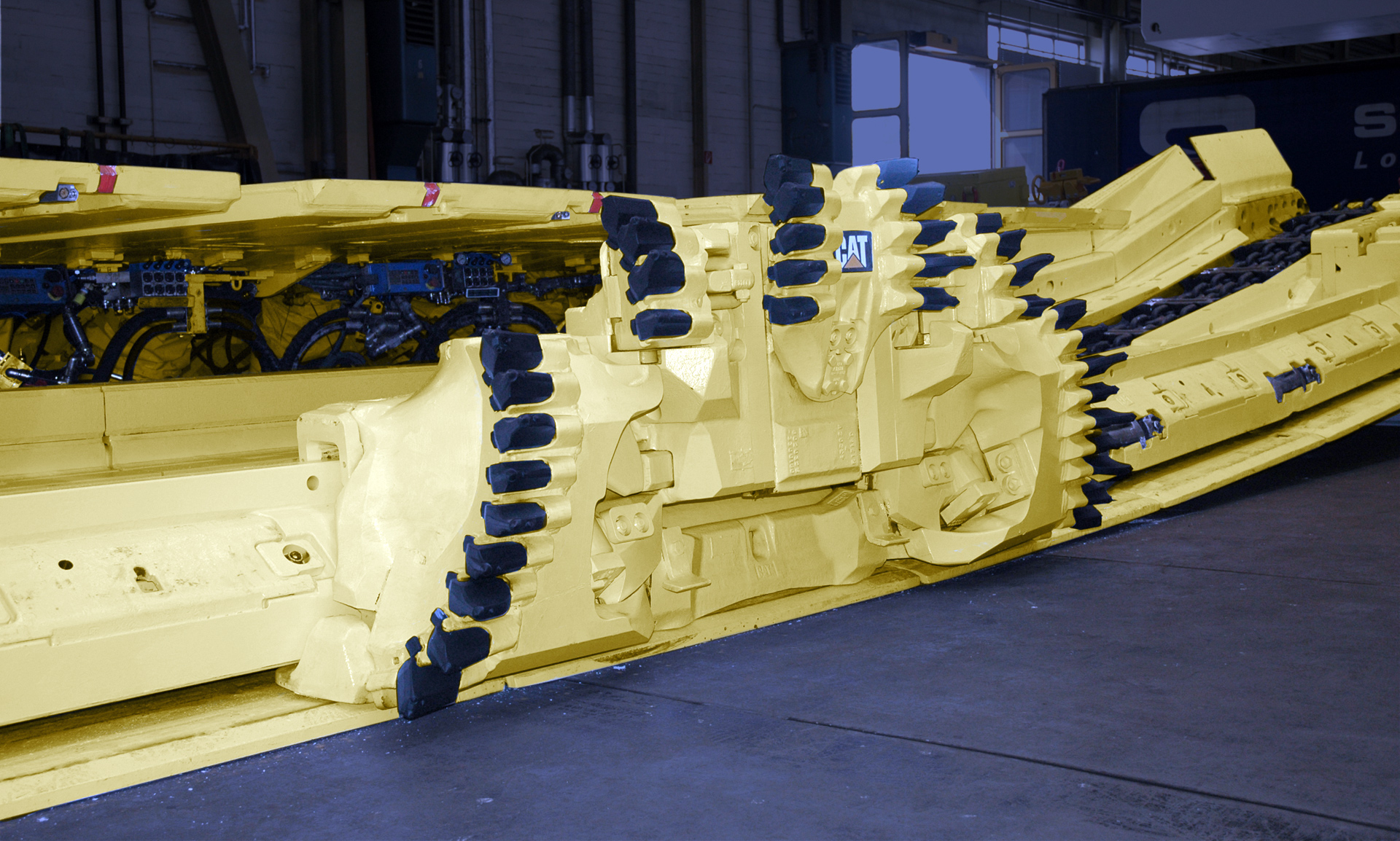

Die Cat GH800B aus dem Caterpillar-Werk in Lünen

Zu den Veränderungen beim Strebförderer für das Hobelsystem GH800B zählen Hobel-Förderrinnen PF4 mit auswechselbarer oberer Mulde sowie eine neue Hobelführung aus einem einteiligen Gussstück, die für zusätzliche Festigkeit und Haltbarkeit sorgt und gleichzeitig deutlich niedriger als die alte geschweißte Ausführung ist.

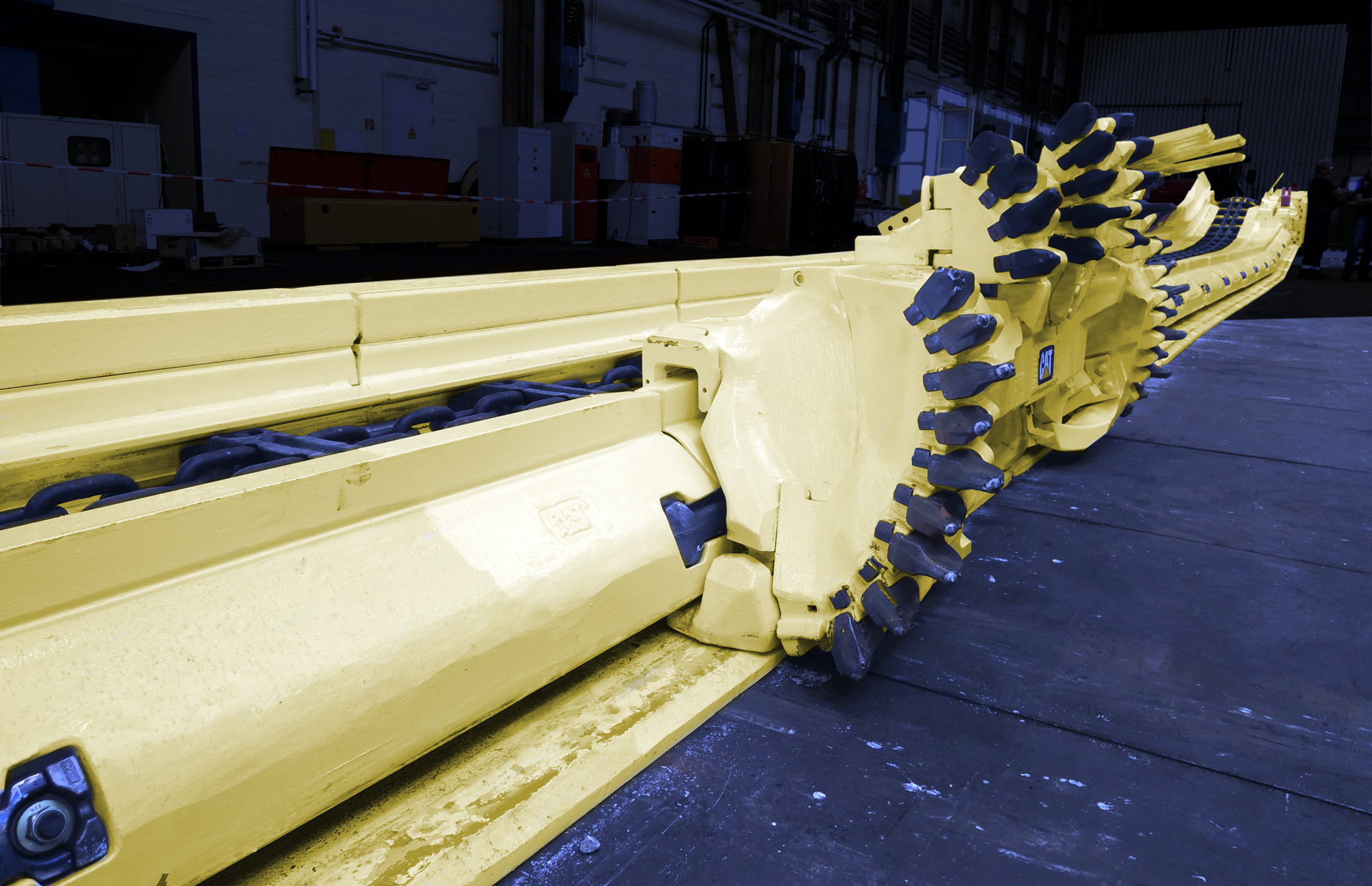

Neue Hobelführung aus einem einteiligen Gussstück

Externe Dogbone-Verbinder zwischen den Förderrinnen sowie eine sehr starke und flexible Abrückstange zwischen Strebförderer und Schildausbauten (Schilden) passen den Förderer zusätzlich an den Betrieb in geringmächtigen Flözen an. Zur Steigerung des Kohlendurchsatzes vergrößerte das Team mit erweiterten Seitenplatten den Fördererquerschnitt.

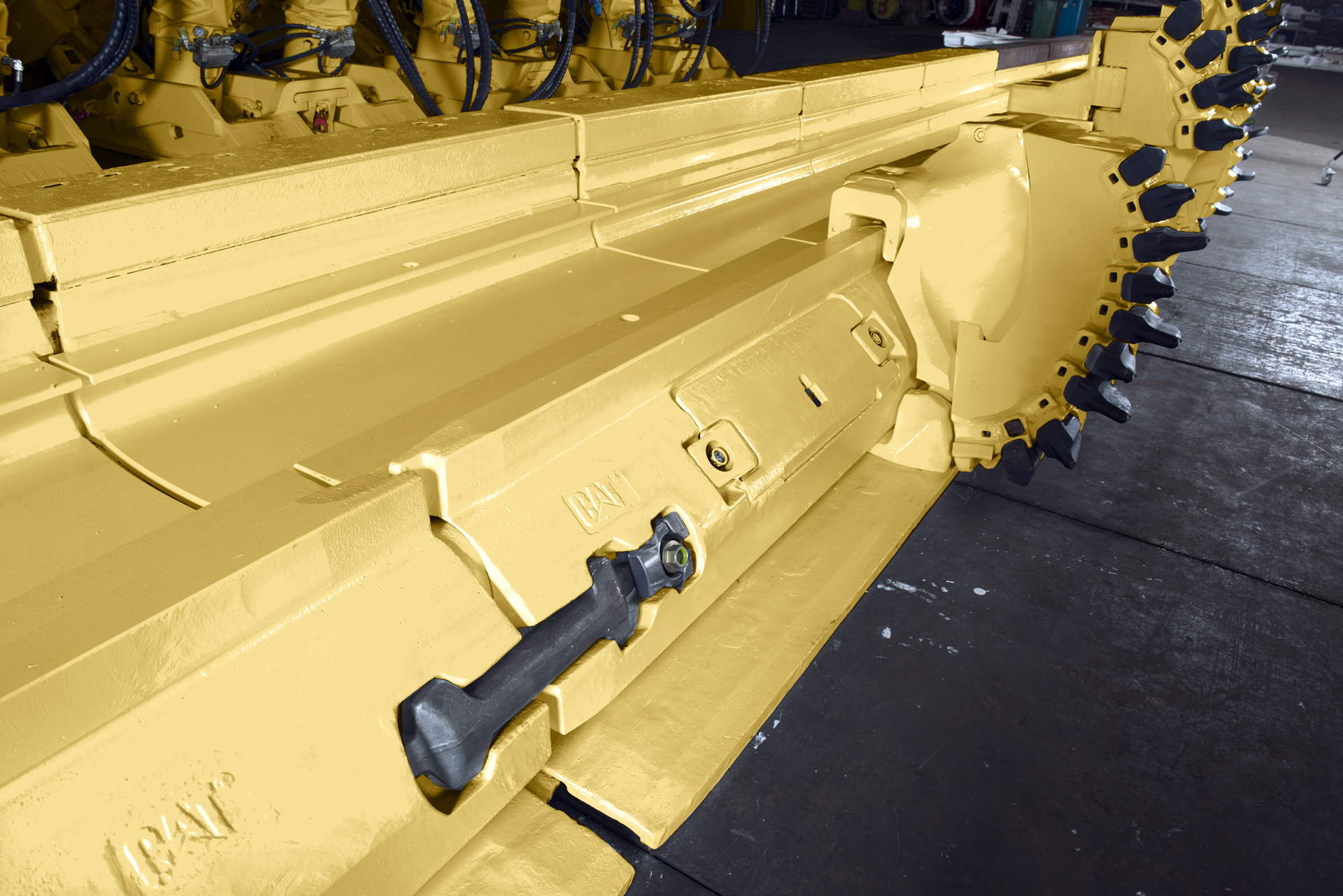

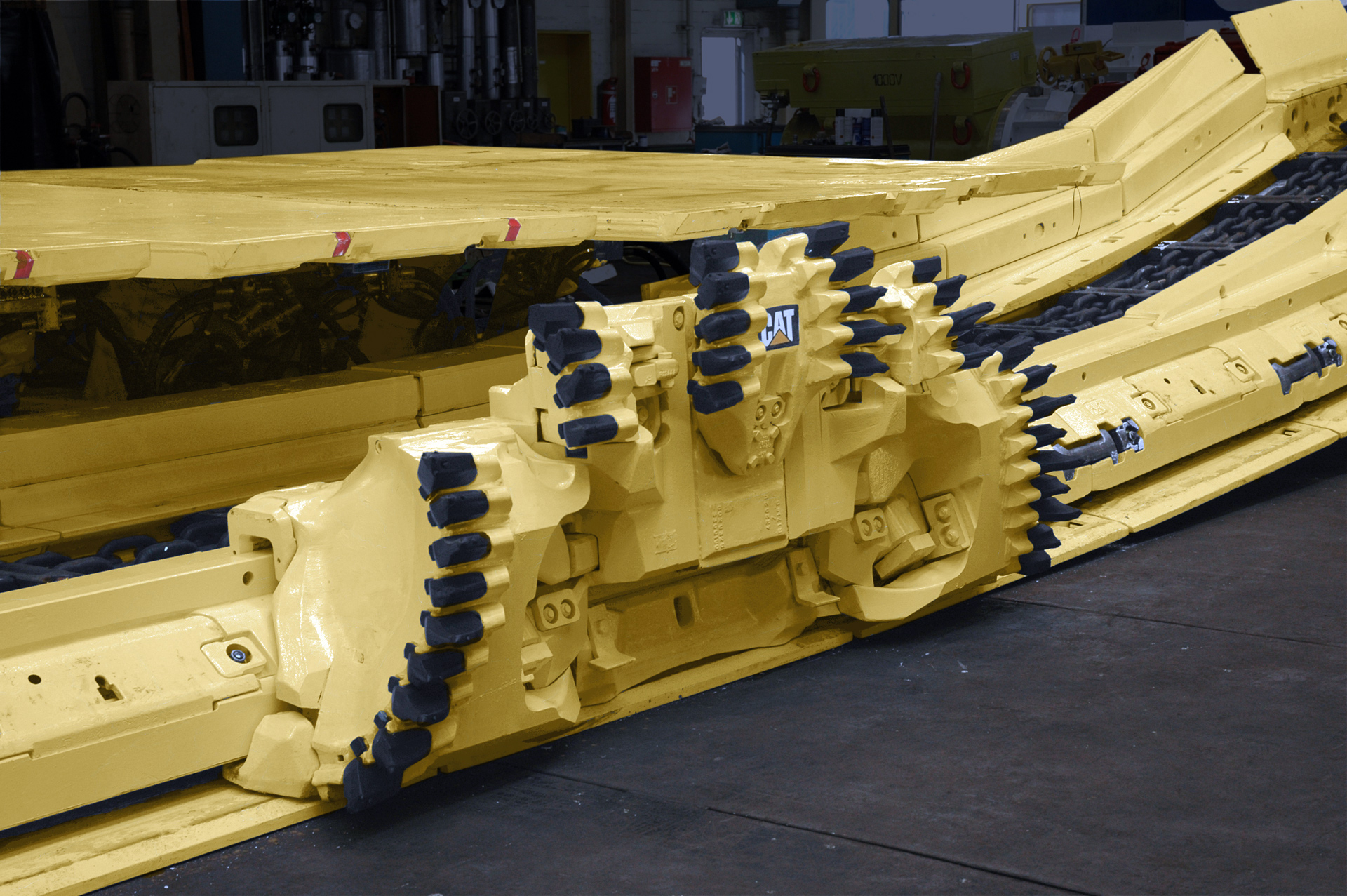

Dogbone-Verbinder zwischen den Förderrinnen

Der Hobelkörper des GH800B-Systems wurde an Schnitthöhen von maximal 1,55 m bis minimal 0,75 m angepasst. Durch eine optimierte Konstruktion an den beiden Enden des Hobelkörpers kann mehr Kohle auf den Strebförderer geladen werden, wobei dieser Prozess weniger Schneidleistung verbraucht. Der Cat-Hobel GH800B ermöglicht eine effektive Horizontsteuerung, durch die er dem Flöz folgen kann, ohne Nebengestein zu schneiden.

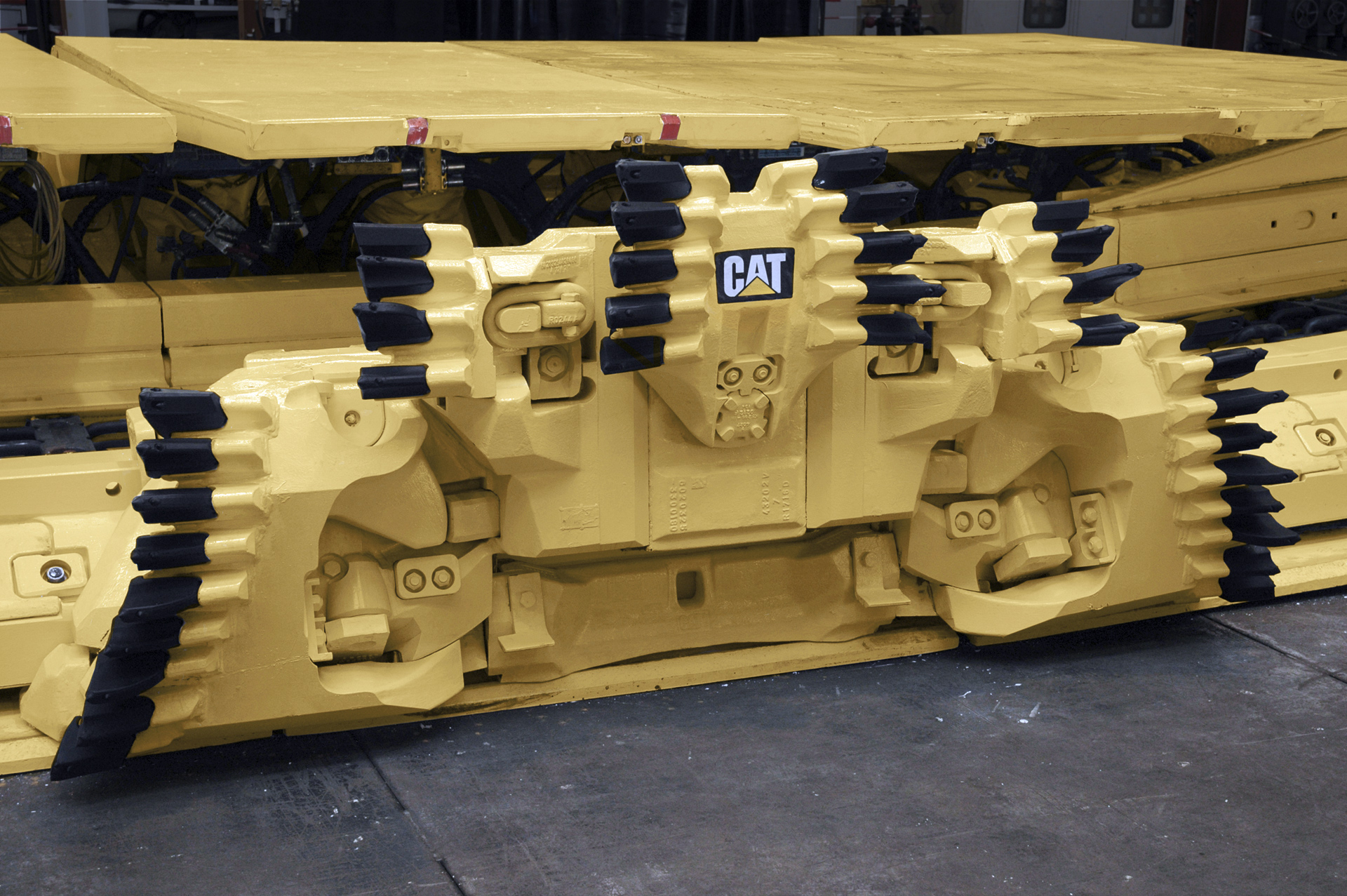

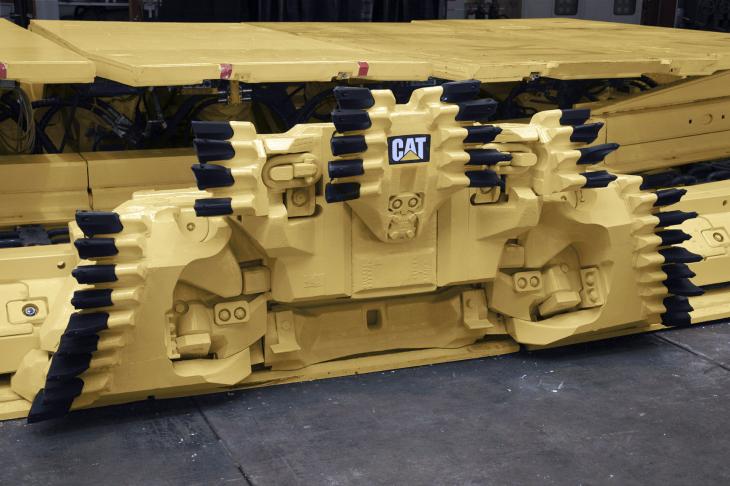

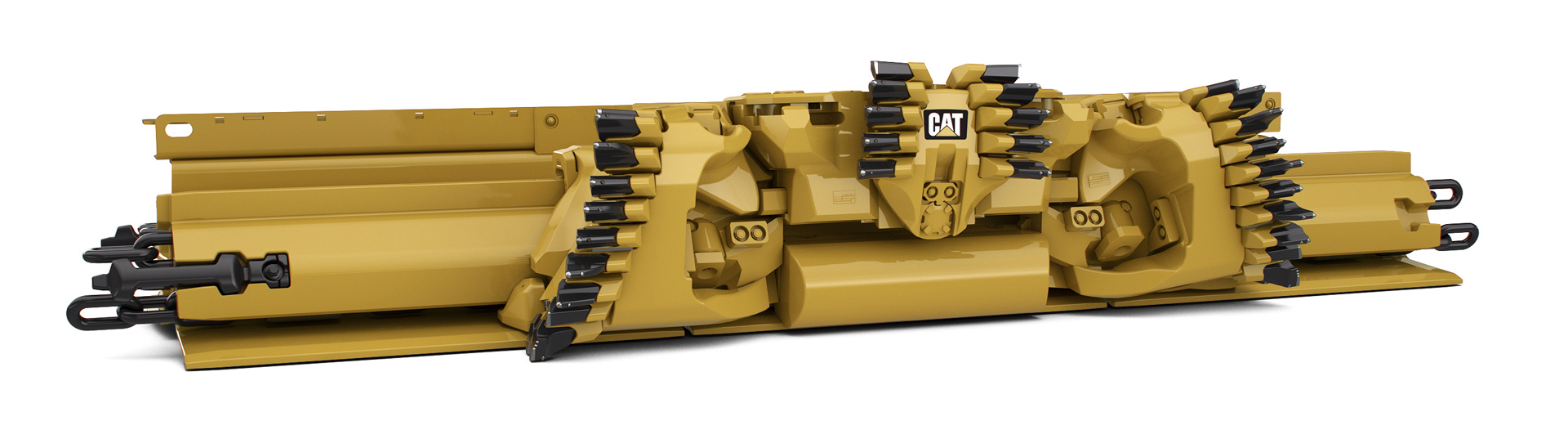

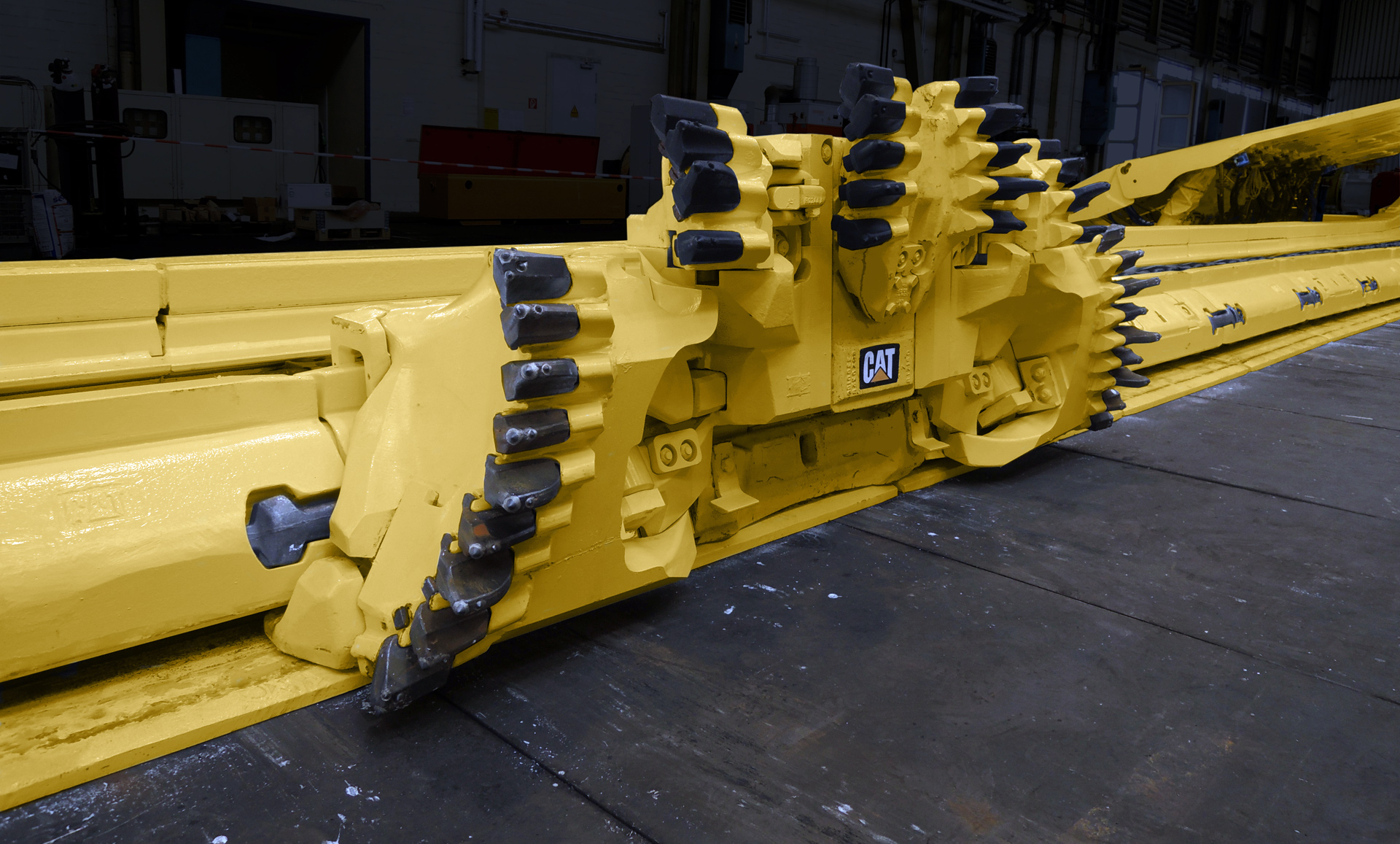

Cat GH800B Hobelkörper

Die Cat-Schildausbauten wurden ebenfalls speziell für diesen Einsatzfall konzipiert. Durch verkürzte Schildkappen wird selbst in der tiefsten Position eine Kollision mit dem Hobel vermieden, und die Schildkappen sind 8 cm (3") dünner, um ein ergonomischeres Arbeitsumfeld für die Streb-Mannschaft zu schaffen. Mit dem fahrenden Hobel synchronisierte Schildkappen-Wassersprühsequenzen bekämpfen die Staubentwicklung.

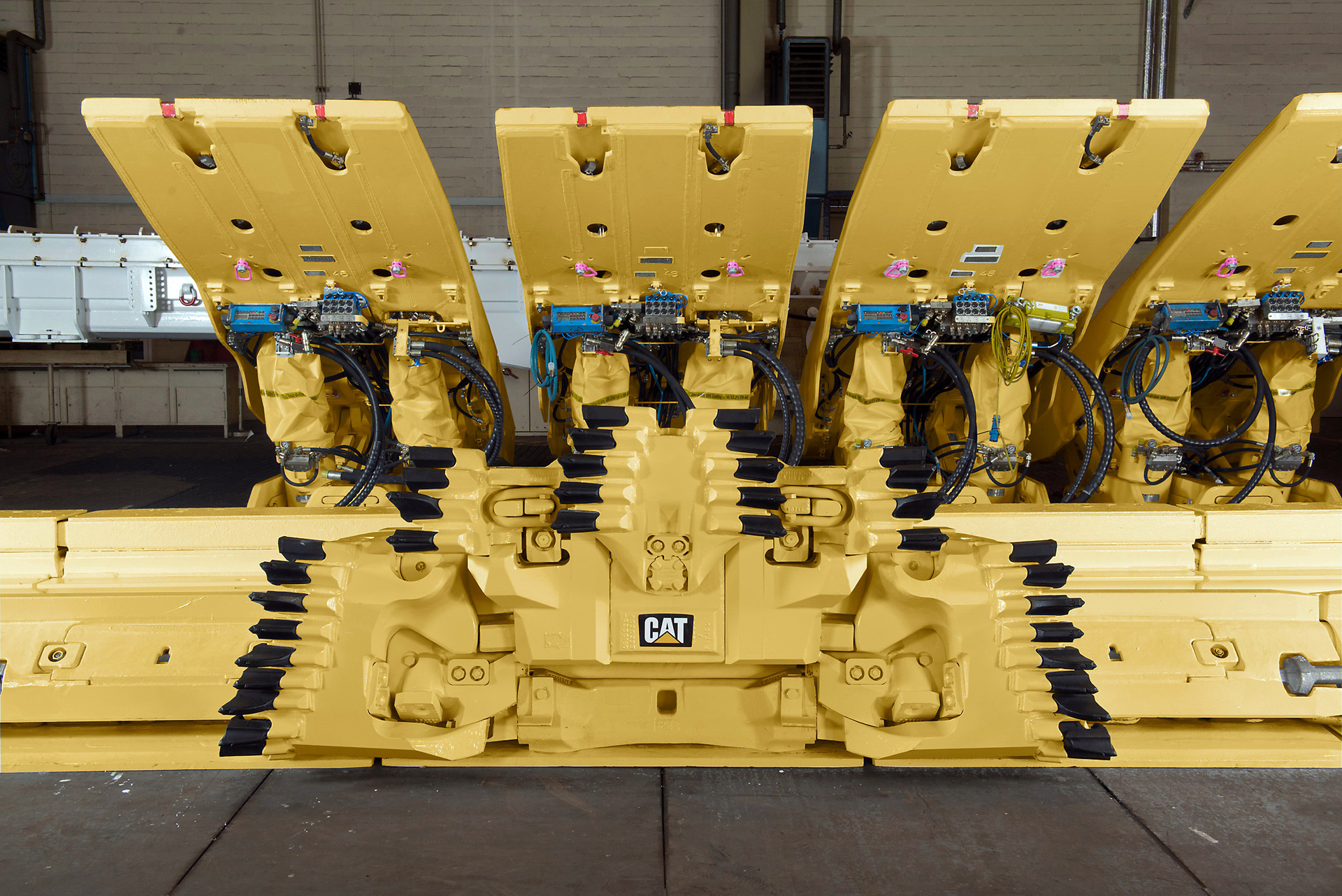

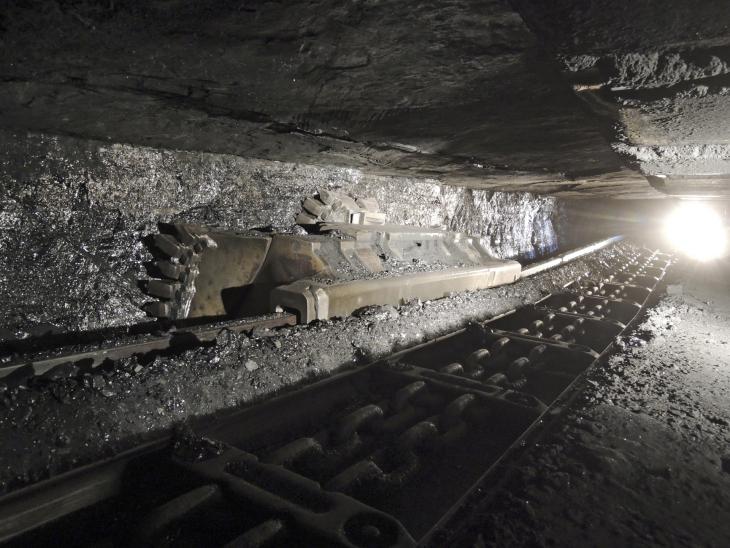

Passende Schildausbauten für geringmächtige Flöze

Die Cat-Automatisierung des kompletten Hobel-Strebbaus sowie die Fernsteuerung aller Funktionen und Einstellungen ermöglicht eine hohe Produktionsleistung ohne Personal im Streb. Das System erhöht die Sicherheit und minimiert die Betriebskosten.

Im vierten Quartal des vergangenen Jahres ging das erste GH800B im Bergwerk Ibbenbüren unter Tage in Betrieb. Ein Abbaufortschritt von bis zu 10 m pro Tag zeigt das enorme Leistungsvermögen des Systems. Es soll in fünf aufeinander folgenden Strebbaufeldern des Bergwerks Ibbenbüren betrieben werden. Die Kohle wird in Ibbenbüren in einer Tiefe von 1.300 Metern unter der Erdoberfläche gefördert. Die Abbaumenge im Jahr 2015 soll 1.630.000 Tonnen betragen.

Technische Daten des CAT GH800B Strebbau-Hobelsystems:

• Plow length: 2.636 mm
• Plow heights: 750-1.030 mm / 1.000-1.285 mm / 1.270-1.550 mm
• Plow heights with gob-side support: 1.535-1.700 mm / 1.685-1.965 mm
• Mechanical height adjustment: 180-280 mm
• Cutting depth: 205 mm
• Weight (single plow): 4.385-5.625 kg
• Bottom bit positions : Position 1 = +19 mm / Position 2 = -9 mm / Position 3 = -22 mm / Position 4 = -39 mm
• Maximum drive power: 2 × 400 kW (2 × 536 PS)
• Maximum plow speed: 3.0 m/sec
• Coal hardness : Soft to hard coal
• Maximum seam inclination: 60°

YouTube-Video: Cat GH800B Longwall Plow System in der Ibbenbürener Kohlemine


Weitere Informationen: Caterpillar GH800B

(© Fotos: Caterpillar)
