Herrenknecht Tunnelbohrmaschinen am Crossrail-Projekt in London

[Bauforum24 1.291]

London. Mit dem Durchbruch des Herrenknecht-Tunnelbohrers Victoria haben acht Herrenknecht-Tunnelbohrmaschinen eines von Europas größten Infrastruktur-Projekten abgeschlossen. Die britisch-europäischen Baucrews navigierten die Bohrer in drei Jahren mitten durch das Londoner Zentrum, insgesamt wurden 42 Kilometer Tunnel erstellt. Crossrail wird pro Jahr schätzungsweise 200 Millionen Passagiere befördern.


Bauforum24 TV präsentiert: Video: Herrenknecht Entwicklungen im Tunnelbau ? VDBUM 2015

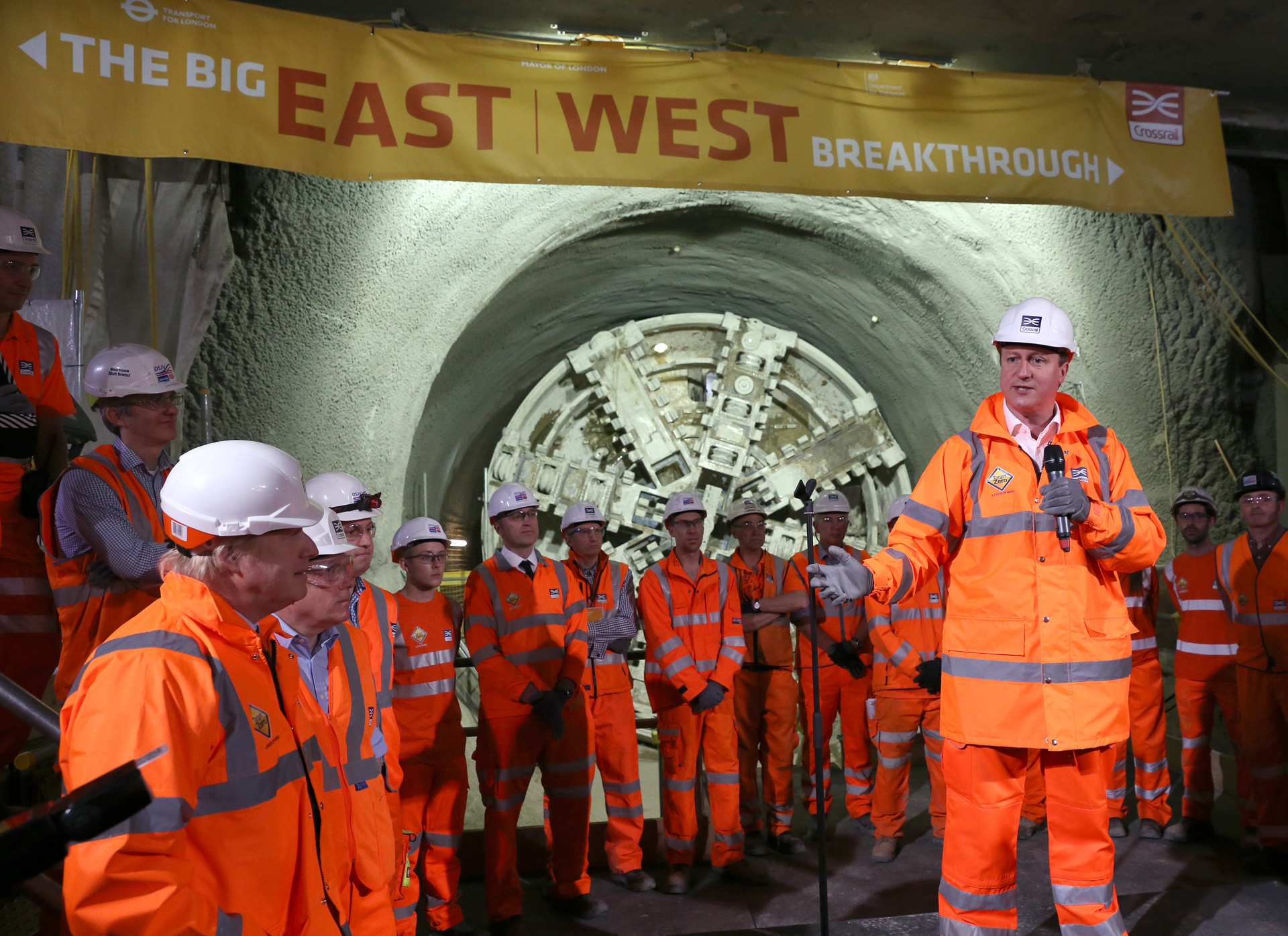

Der britische Premierminister David Cameron erschien persönlich zur offiziellen Durchbruchsfeier am 4. Juni 2015

Bei der offiziellen Durchbruchsfeier am 4. Juni sagte Großbritanniens Premier Minister David Cameron: ?Crossrail stellt eine ingenieurstechnische Höchstleistung dar, die dazu beitragen wird, die Lebensqualität der berufstätigen Bevölkerung in London und den umliegenden Gebieten zu verbessern. Darüber hinaus ist das Projekt wesentlicher Teil unseres auf lange Sicht angelegten Plans für den Aufbau einer widerstandsfähigeren Wirtschaft, in dem Unternehmen in ihrem Wachstum, ihrer Wettbewerbstfähigkeit und bei der Schaffung von Arbeitsplätzen über die gesamte Lieferkette hinweg unterstützt werden.?

Crossrail bildet eine neue, bedeutende West-Ost-Verbindung durch die 8-Millionen-Einwohner Metropole. Fünf zweiröhrige Tunnel von insgesamt 21 Kilometern Länge mit zehn neuen Stationen verbinden die vorhandenen Ost- und Westlondoner Bahnnetzte. Die neue Bahnstrecke wird sich von Reading und Heathrow im Westen durch das Londoner Zentrum bis nach Shenfield und Abbey Wood im Osten erstrecken.

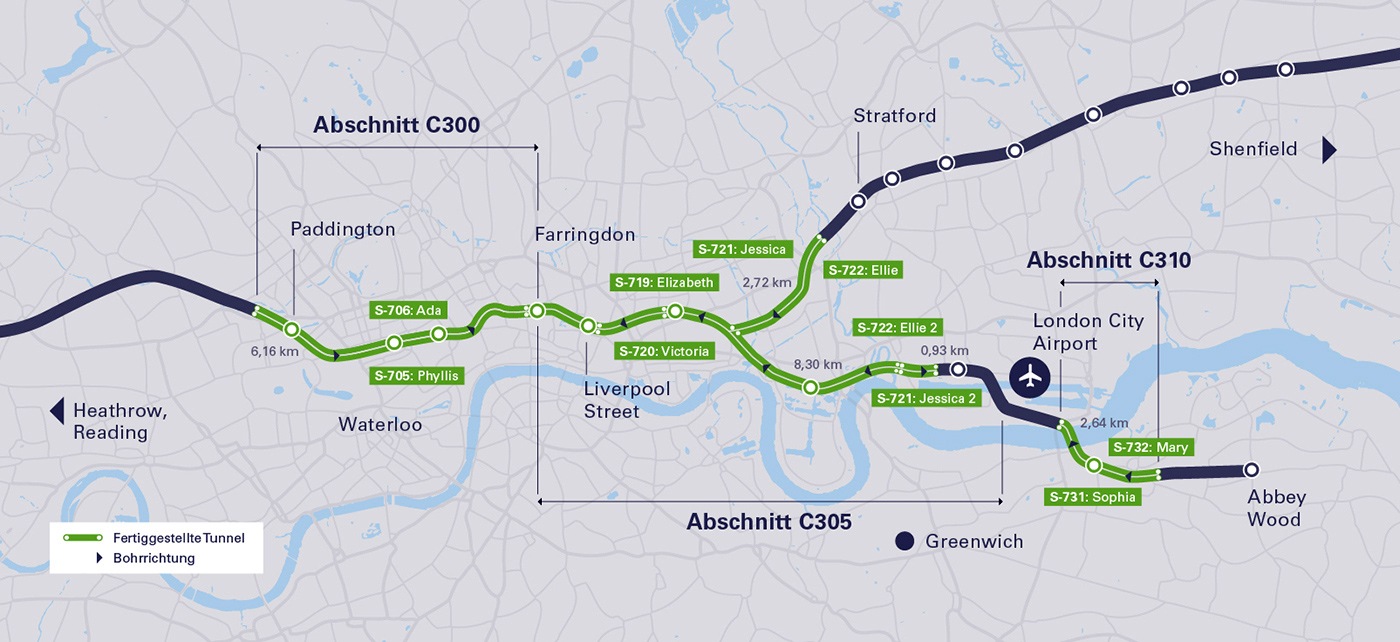

Das Crossrail-Projekt in London: Drei Joint Ventures bauten insgesamt fünf Tunnelstrecken in drei Abschnitten

London ist die eigentliche Wiege des modernen Tunnelbaus. Hier begann 1825 die erste erfolgreiche Flussunterquerung mithilfe einer mechanischen Vortriebskonstruktion. Um dem sandig weichen Boden unter der Themse Herr zu werden, entwarf der Architekt Marc Brunel mit seinem Sohn Isambard Kingdom Brunel ein spezielles Stahlgerüst. In dessen Schutz gruben Arbeiter den Tunnel, während gleich dahinter Maurer die Wände mit Ziegeln verstärkten. Das war die Geburtsstunde der Schildvortriebsmaschine. Bis zur Fertigstellung des Themse-Tunnels brauchte es 18 Jahre ? damals eine außerordentliche Pionierleistung.

Das Prinzip, in weichen Böden die Ortsbrust abzustützen und im Schutz eines Schildes den Tunnel auszubauen, ist geblieben. Doch bohren sich heutzutage Tunnelvortriebsmaschinen mit Durchmessern von bis zu 19 Metern durch das Erdreich. Mit moderner Vortriebstechnik entstehen Pionierbauwerke ganz anderer Dimension. Ganz vorneweg steht dafür das Crossrail-Projekt in London, ein dreijähriger Tunnelbaumarathon, der jetzt erfolgreich abgeschlossen werden konnte.

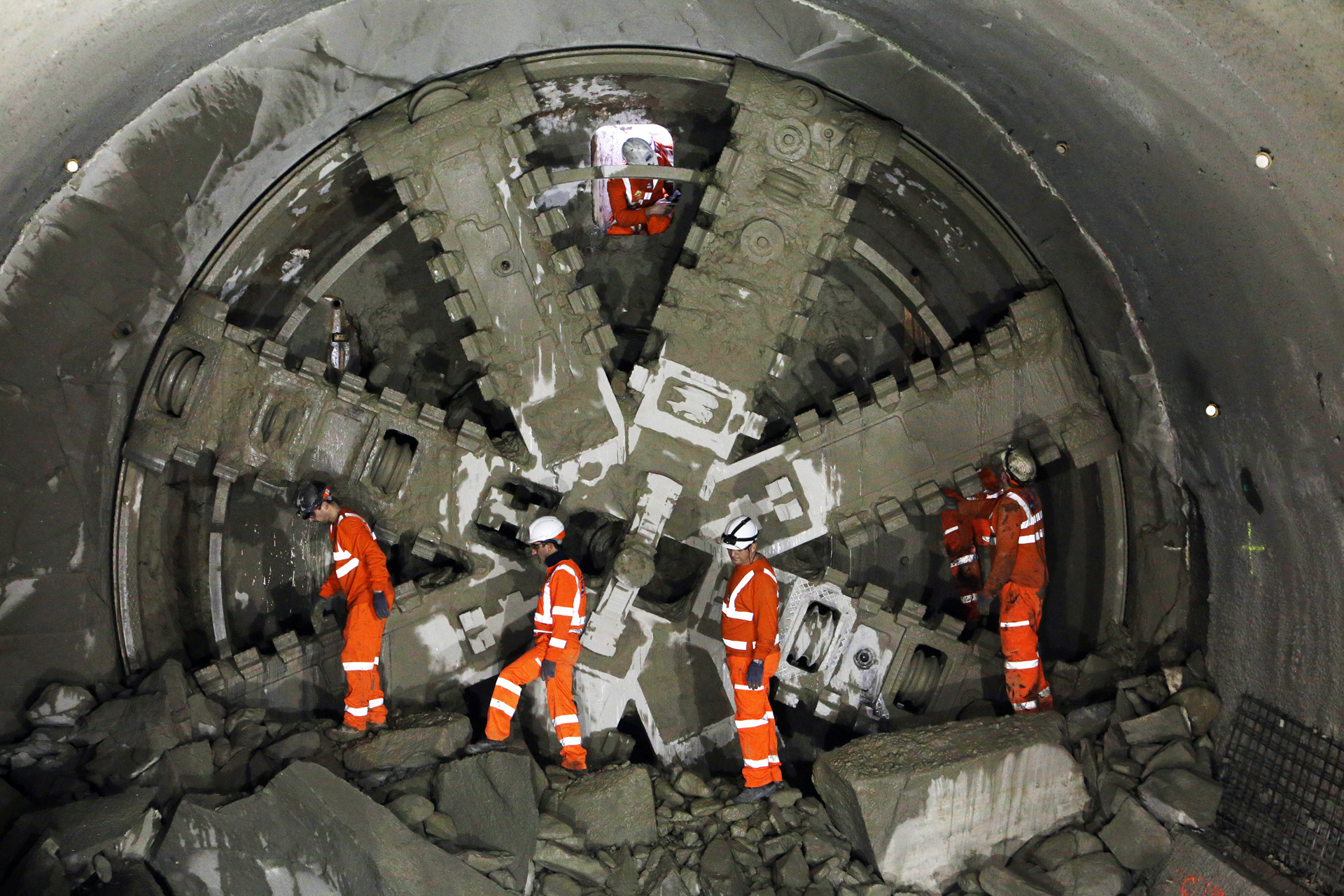

Durchbruch für die Herrenknecht-Tunnelbohrmaschine "Victoria" am 23. Mai 2015

Mit dem Durchbruch der auf den Namen ?Victoria? getauften Herrenknecht Tunnelbohrmaschine (TBM) am 23. Mai schreibt London erneut Tunnelbaugeschichte. Victoria ist die letzte von acht Herrenknecht TBM, die gemeinsam 42 Tunnelkilometer mitten durch das Herz von London gegraben haben. Das Team aus Victoria, Elizabeth, Phyllis, Ada, Jessica, Ellie, Sophia und Mary hat dabei enorm Tempo gemacht.

Andrew Wolstenholme OBE, Crossrail Chief Executive, lobte die Teams zum Abschluss der Arbeiten: ?Crossrail wurde innerhalb des vorgegebenen zeitlichen und finanziellen Rahmens ausgeführt. Es wird das Verkehrsverhalten der Menschen in London verändern. Unser hoch qualifiziertes Team hat in den letzten drei Jahren unermüdlich gearbeitet, um die neuen Haupttunnel unter eine der verkehrsreichsten Städte der Welt zu bauen. Neue Herausforderung wird nun die komplizierte und umfangreiche Aufgabe sein, den Tunnel und die Stationen für die Inbetriebnahme von Crossrail auszubauen.?

Der Bauherr, die Crossrail Ltd (CRL), hatte drei Joint Ventures mit dem Bau der fünf Tunnelabschnitte beauftragt: Bam/Ferrovial/Kier JV mit dem Western Tunnels, Dragados/SISK JV mit den drei Abschnitten der Eastern Tunnels und Hochtief /Murphy JV mit dem Thames Tunnel. Alle drei Joint Ventures vertrauten zu 100 Prozent auf Technologie von Herrenknecht, den führenden Anbieter von ganzheitlichen Lösungen im maschinellen Vortrieb.

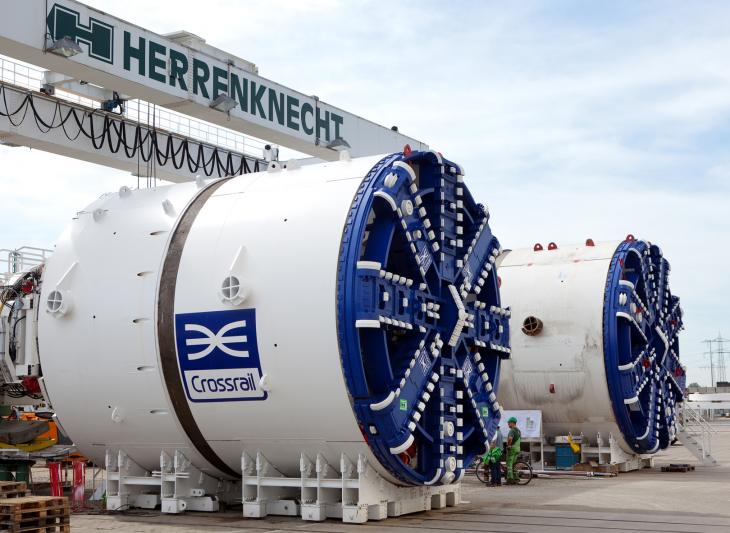

Die Tunnelbohrmaschinen S-719 und S-720, später bekannt unter den Namen Elizabeth und Victoria, im Herrenknecht-Werk in Schwanau

Herrenknecht lieferte sechs Erddruckschilde (EPB) für den Bau der Eastern- und Western Tunnels durch Londoner Ton, Sand und Kies. Zwei Herrenknecht Mixschilde fuhren den Thames Tunnel bis zu 15 Meter tief unter dem Flussbett auf. Die Tunnelbohrmaschinen bahnten sich bis zu 40 Meter tief ihren Weg vorbei an vorhandenen Metrolinien, Abwasser-, Ver- und Entsorgungskanälen sowie Gebäudefundamenten. Die Maschinen mit einem Schilddurchmesser von 7,08 Metern sind 147 Meter lang, wiegen bis zu 1.100 Tonnen und haben eine Antriebsleistung von bis zu 1.920 kW.

Maschinentyp: 6 x EPB, 2 x Mixschild

• Schilddurchmesser: 7.08 mm
• Antriebsleistung: EPB: 1.600 KW ? 1.920 KW / Mixschild: 1.120 KW
• Drehmoment: EPB: 5.850 kNm ? 9.800 kNm / Mixschild: 3.709 kNm
• Gesamtgewicht: 850 - 1.100 to
• Gesamtlänge: 109 - 147 m

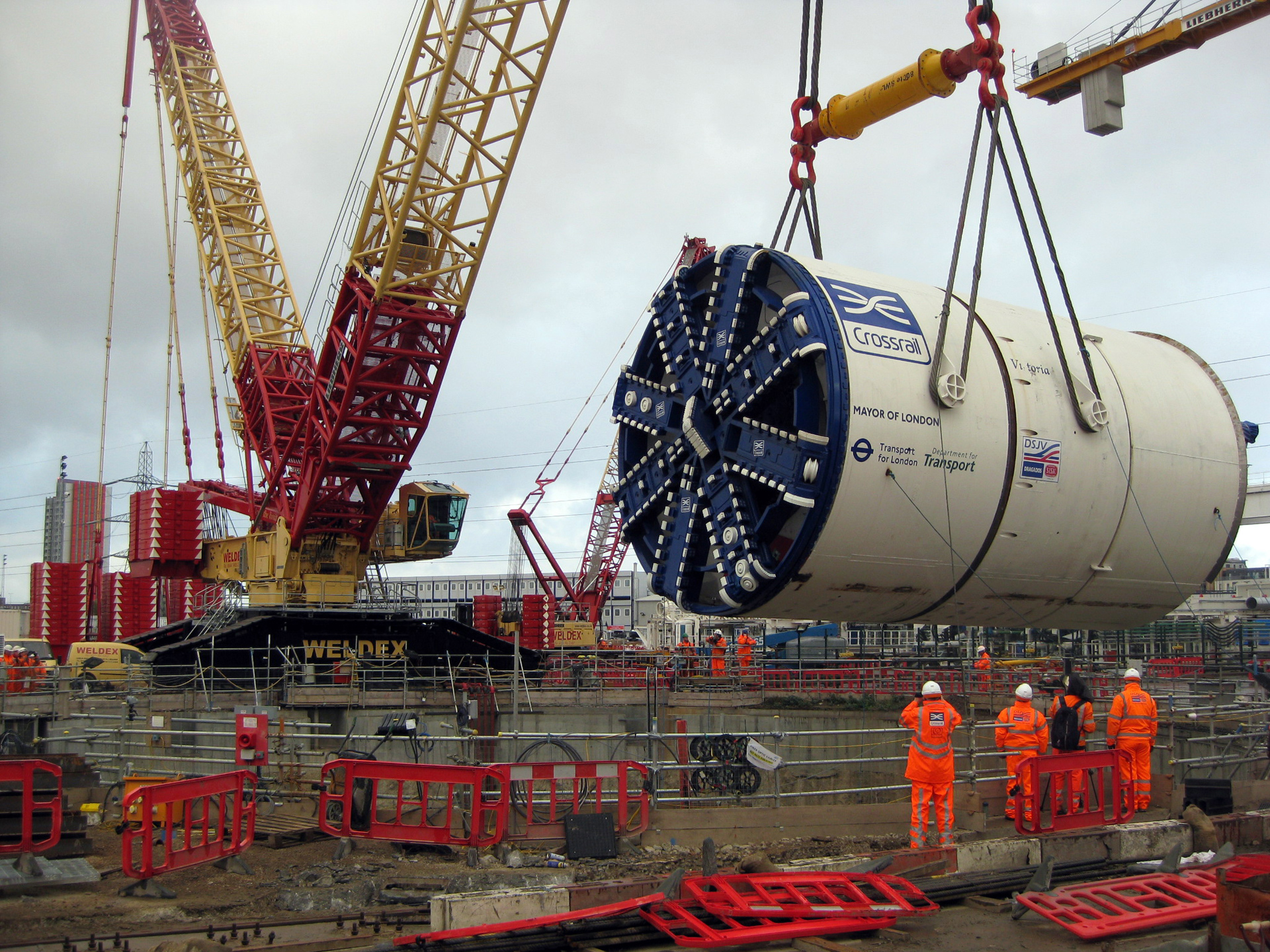

Die Tunnelbohrmaschine Victoria beim Einheben in den Startschacht Limmo Peninsula. Von hier bohrte sich die Vortriebsmaschine von Herrenknecht von Ost nach West durch das Londoner Zentrum. Auf einer Strecke von 8,3 Kilometern unterfuhr sie unter anderem Europas größtes Bankenviertel Canary Wharf

Für die zielgenaue Steuerung waren alle acht Maschinen mit Navigationssystemen der Herrenknecht-Tochter VMT ausgestattet. Betrieben von maximal 20 Mann pro Schicht - zwölf Mann auf der TBM, acht auf dem Nachläufer und über Tage - fuhren die Maschinen 24 Stunden am Tag, sieben Tage die Woche. Sie erreichten beeindruckende Vortriebswerte von bis zu 72 Metern (45 Tübbingringen) am Tag.

Solche Leistungen basieren auf der perfekt abgestimmten Zusammenarbeit zwischen allen Projektbeteiligten. ?Herrenknecht verkauft nicht einfach eine Maschine und hinterlässt lediglich eine Telefonnummer. Die Herrenknecht-Leute sind vielmehr immer auf der Baustelle: Ich habe zu jeder Zeit Ansprechpartner.? stellte Roger Escoda, Tunnel Manager Dragados/SISK Joint Venture fest.

Herrenknecht lieferte die Maschinen samt umfassenden Service-Leistungen. Dazu gehörten die Assistenz bei der Montage und Demontage der TBM auf den Baustellen, die Beistellung von Baustellen-Personal zur Vortriebsbegleitung und die Lieferung von Abbauwerkzeugen und Ersatzteilen. Darüber hinaus entwickelte Herrenknecht mit seinen Kunden individuelle Lösungen, beispielsweise für die Demontage in engen Schachtverhältnissen, für das Durchziehen von Maschinen durch Stationen sowie die Transportplanung für den zweiten Einsatz zweier TBM an einem anderen Abschnitt.

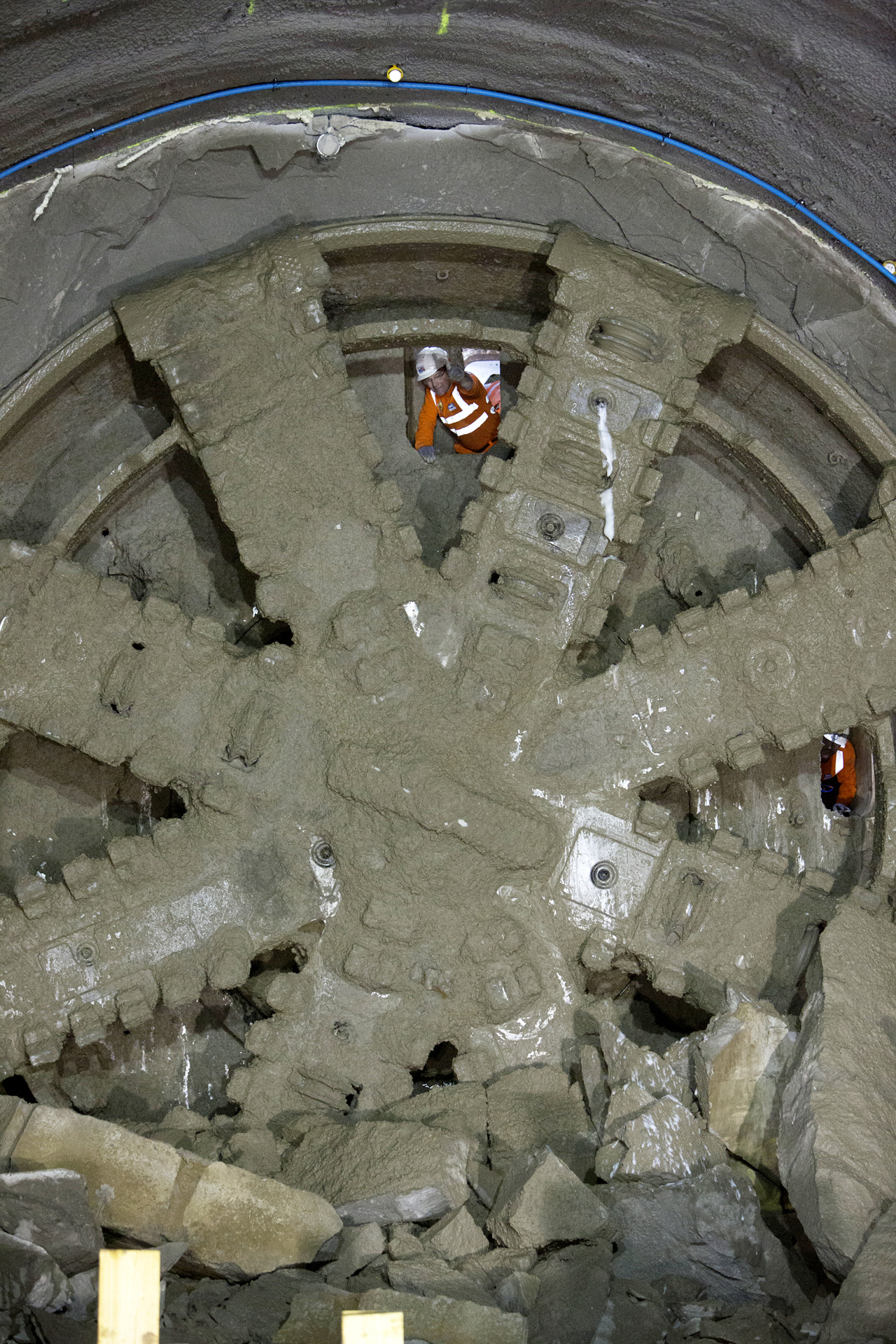

Am 10. Mai 2015 hatte TBM Elizabeth, die Schwestermaschine von Victoria, Durchbruch. Gemeinsam haben die beiden EPB-Schilde die 8,3 Kilometer lange Zwillingsröhre von Limmo Peninsula bis Farringdon aufgefahren. Auf ihrem Weg durchfuhren sie die Canary Wharf station box, Stepney Green shaft, Whitechapel station und Liverpool Street station

?Das Crossrail-Projekt zeigt, wie sehr gute Organisation und die enge Zusammenarbeit der einzelnen Spezialisten es ermöglichen, Projekte dieser enormen baulogistischen Komplexität innerhalb sehr anspruchsvoller Zeitvorgaben und verbindlicher Budgetpläne mit maximaler Sicherheit umzusetzen?, so das Fazit von Dr.-Ing. E. h. Martin Herrenknecht, Gründer und Vorstandvorsitzender der Herrenknecht AG, zum erfolgreichen Abschluss der Tunnelvortriebe.

Crossrail - Europas größte Infrastruktur-Baustelle

Crossrail schafft eine neue 118 Kilometer lange Bahnverbindung von Reading und Heathrow im Westen über das Londoner Zentrum bis nach Shenfield und Abbey Wood im Osten. Die Strecke verbindet 40 Stationen, zehn davon sind neu. Die Fahrzeit von London Heathrow bis zum Finanzzentrum in der Londoner City (Liverpool Street) verkürzt sich von 55 auf 32 Minuten. Es wird mit 200 Millionen Passagieren im Jahr gerechnet.

Für das Crossrail-Projekt sind auf über 40 Baustellen bis zu 10.000 Arbeiter tätig. Die Bauarbeiten starteten 2009, die Inbetriebnahme erfolgt voraussichtlich Ende 2018. Die Gesamtkosten belaufen sich auf ca. 20,8 Milliarden ?.

Projektdaten:

• Anwendung: Eisenbahn
• Tunnellänge: 2 x 21.000 m
• Geologie: Kalk/Kreide und Schichten von Feuerstein, London Clay (schluffiger bis sandiger Ton mit Sand und Schluff und Einbettungen von kalkhaltigen Tonstein)
• Bauherr: Crossrail Ltd (CRL)
• Kunde: Hochtief - Murphy Joint Venture, Dragados ? SISK Joint Venture, Bam - Ferrovial - Kier (BFK) Joint Venture

Die Herrenknecht-Maschinen beim Crossrail-Projekt:

• S-705: EPB Phyllis ? Western Tunnel; X Royal Oak to Farringdon west - Bam/Ferrovial/Kier JV
• S-706: EPB Ada ? Western Tunnel; X Royal Oak to Farringdon west - Bam/Ferrovial/Kier JV
• S-719: EPB Elizabeth - Eastern Tunnels; Y Limmo to Farringdon east - Dragados/SISK JV
• S-720: EPB Victoria - Eastern Tunnels; Y Limmo to Farringdon east - Dragados/SISK JV
• S-721: EPB Jessica - Eastern Tunnels; Z Pudding Mill Lane to Stepney Green - Dragados/SISK JV
• S-722: EPB Ellie - Eastern Tunnels; Z Pudding Mill Lane to Stepney Green - Dragados/SISK JV
• S-721: EPB Jessica - Eastern Tunnels; G Limmo to Victoria Dock Portal - Dragados/SISK JV
• S-722: EPB Ellie - Eastern Tunnels; G Limmo to Victoria Dock Portal - Dragados/SISK JV
• S-731: Mixschild Sophia - Thames Tunnel; H Plumstead to North Woolwich - Hochtief /Murphy JV
• S-732: Mixschild Mary - Thames Tunnel, H Plumstead to North Woolwich - Hochtief /Murphy JV

Weitere Informationen: Herrenknecht und Crossrail

(© Fotos: Herrenknecht)
