Mecalac AX-Serie - Knicklader-Baureihe in neuem Design

[Bauforum24 1.272]

Technisch komplett überarbeitet und mit einem frischen Design ausgestattet ? so präsentiert Mecalac seine bewährte AX-Baureihe. Die drei kompakten Radlader haben ein Schaufelvolumen von 0,7 bis 1,6 m³. Das intelligente Motor- und Fahrantriebskonzept, ein zentrales Multifunktions-Display, die Mecalac MDrive-Funktion und die Auswertung von Maschinendaten über das Diagnosesystem Mecadiag erleichtern die tägliche Arbeit.


Bauforum24 Artikel (21.05.2015): Fotostrecke: Mecalac auf der Intermat 2015

Monoboom mit Z-Kinematik: Der neue Mecalac Knicklader AX 700

Mit einer Bauhöhe von unter 2,47 m sind alle AX-Radlader für niedrige Durchfahrthöhen geeignet und können auf einem Abrollkipper transportiert werden. Das Markenzeichen der AX-Baureihe ist der Monoboom ("Mecalac Single Arm Power"). Er ermöglicht eine optimale Sicht auf die Anbaugeräte und schützt die innenliegenden Hydraulikkomponenten vor Steinschlag und Witterung. Die kraftvolle Z-Kinematik mit zwei Hubzylindern sorgt für hohe Reißkräfte, schnelle Arbeitsspiele und eine exakte Parallelführung der Anbaugeräte. Der markenkompatible Schnellwechsler mit der serienmäßigen elektro-hydraulischen Verriegelung bietet einen hohen Sicherheitsstandard.

AX-Radlader passen sich durch ihre unterschiedlichen Schaufelarm-Varianten (Standard oder Highlift-Ausführung als Option) an die individuellen Bedürfnisse der Kunden an. Sie erreichen eine Ausschütthöhe von bis zu 2,53 m beim Standard-Schaufelarm bzw. max. 2,83 m für die Highlift-Ausführung. Somit können auch hochbordige 3-4-achsige Lkw problemlos beladen werden.

Großzügige Panorama-Komfortkabine

Die Fahrerkabine "Mecalac Panorama Cab" bietet dem Bediener einen angenehmen Arbeitsplatz. Für eine exzellente Rundumsicht sorgen große, getönte Glasscheiben. Das Panoramadach ermöglicht eine exakte Kontrolle nach oben, beispielsweise beim Beladen von Lkw. Der mehrfach verstellbare Komfortschwingsitz, reichlich Stauraum, großzügige Ablagefächer und eine leistungsfähige, 3-stufige Lüftungs- und Heizungsanlage machen die tägliche Arbeit zum Vergnügen. Eine Hubwerksfederung und ein luftgefederter Fahrersitz erhöhen als optionale Ausstattungsvarianten den Komfort für den Bediener zusätzlich.

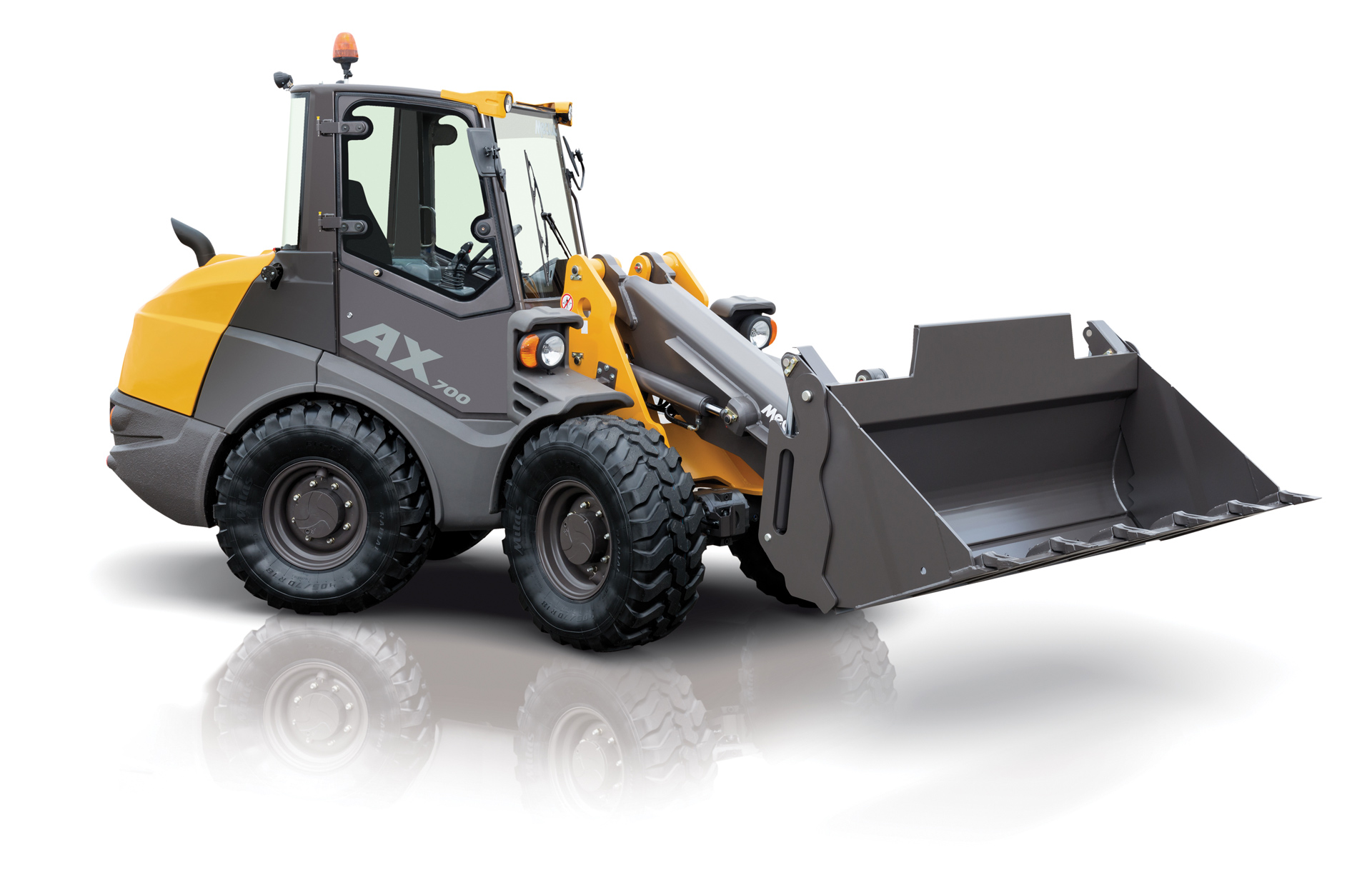

Mecalac AX 700

Die neue AX-Baureihe verfügt über eine zentrale Multifunktionsanzeige mit integriertem Bordcomputer zur Maschinenüberwachung. Durch das Diagnosesystem Mecadiag wird die Auswertung der Maschinendaten vereinfacht. Es ermöglicht eine schnelle Diagnose und optimiert die Wartung, da der Service-Techniker die notwendigen Service-Maßnahmen schneller erkennen kann.

Wenn die Maschinenüberwachung ein Warnsignal mit einem entsprechenden Code ausgibt, kann der Bediener diesen direkt im Display ablesen, ohne ein Servicetool zu benutzen. Weist der Code auf eine notwendige Wartung hin, kann der Bediener die Störung sofort ohne Servicetechniker beheben. Bei einer größeren Störung kann der Code direkt an den Mecalac Service Partner zur Diagnose übermittelt werden. Dadurch entfällt der kostenträchtige Umweg des Auslesens der Fehlercodes durch den Service. So werden Wartungskosten deutlich reduziert, eventuell notwendige Ersatzteile sind deutlich schneller verfügbar und die Maschine ist schneller wieder voll einsatzbereit.

Intelligentes Motor- und Fahrantriebskonzept

Die neuen AX Radlader sind mit wassergekühlten, 50 bzw. 55 kW starken Deutz Turbo-Dieselmotoren ausgestattet, die den Anforderungen der EU Abgasstufe IIIB entsprechen. Der Dieseloxidationskatalysator (DOC) ermöglicht einen wartungsfreien Betrieb. Eine optimale Ausnutzung der Motorleistung bei niedrigem Kraftstoffverbrauch wird durch das leistungsstarke Common Rail Einspritzsystem und die elektronische Motorregelung mit intelligenter Anbindung an den Fahrantrieb gewährleistet.

Die AX-Baureihe ist mit einem automotiven, hydrostatischen Fahrantrieb ausgestattet. Zwei unter Last schaltbare Schaltstufen ohne spürbare Schaltvorgänge ermöglichen eine Anpassung an die Arbeitssituation. Die optionale MDrive-Funktion (Mecalac Drive) erlaubt das Einstellen der gewünschten Motordrehzahl (Handgas). In der zweiten Funktion wird das Fußgaspedal zum Fahrpedal für die Fahrgeschwindigkeitsregelung (Kriechgang) des Laders. Dadurch wird das Arbeiten mit hydraulisch angetriebenen Anbaugeräten, wie z. B. Asphaltfräse, Plattenverdichter oder Kehrmaschine deutlich vereinfacht.

Ein weiteres Highlight der AX-Baureihe ist die hydraulische, bedarfsorientierte Lüftersteuerung. Sie sorgt für minimalen Kraftstoffverbrauch und niedrige Geräuschemissionen.

Mecalac AX 850

Das selbststabilisierende Knick-Pendelgelenk (Mecalac Self Stabilizing Concept) erhöht die Standsicherheit und perfektioniert die Fahreigenschaften. Die darauf abgestimmte, zuschaltbare 100-%-Differenzialsperre in der Vorder- und Hinterachse sorgt für bedingungslose Traktion auf allen Rädern, auch bei Arbeiten in schwerem Gelände.

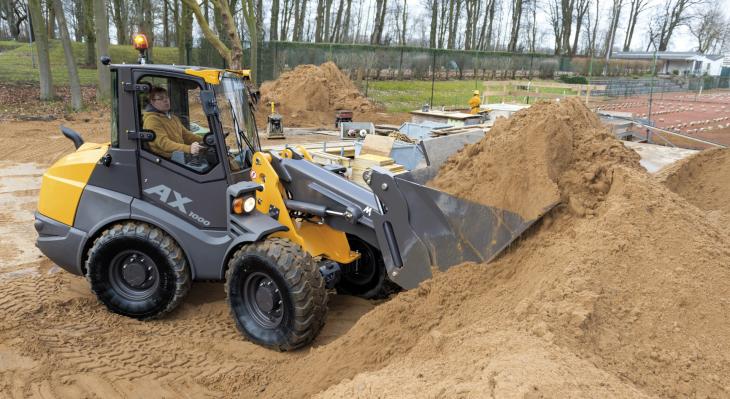

Mecalac AX 1000 beim Sportplatzbau

Auch der Wunsch einiger Kunden nach einer Schubkrafterhöhung beim AX 1000 wurde erfüllt. Der Knicklader erfährt eine deutliche Leistungssteigerung bei der Schubkraft um 8% auf 4100 daN und wird dadurch deutlich agiler im Fahrverhalten.


Technische Daten AX 700:

• Betriebsgewicht: 4975 kg
• Motorleistung: 50/68 kW/PS
• Fahrgeschwindigkeit max.: 20/30 km/h
• Länge/Breite/Höhe: 5345/1600/2470 mm
• Schaufelvolumen: 0,7?1,2 m³
• Max. Ausschütthöhe, Ausschüttwinkel 46° (mm): 2535/2835 mm
• Stapelhöhe max.: 2825 mm
• Hubkraft: 4100 daN
• Reißkraft: 4100 daN
• Kipplast mit Standardschaufel, frontal gemäß ISO 14397: 3400 kg
• Max. Nutzlast auf Palettengabel, frontal gemäß EN 474-3: 2500 kg

Technische Daten AX 850:

• Betriebsgewicht: 5175 kg
• Motorleistung: 50/68 kW/PS
• Fahrgeschwindigkeit max. : 20/30 km/h
• Länge/Breite/Höhe: 5395/1950/2470 mm
• Schaufelvolumen: 0,85-1,5 m³
• Max. Ausschütthöhe, Ausschüttwinkel 46°: 2490/2790 mm
• Stapelhöhe max.: 2825 mm
• Hubkraft: 4300 daN
• Reißkraft: 4300 daN
• Kipplast mit Standardschaufel, frontal gemäß ISO 14397: 3850 kg
• Max. Nutzlast auf Palettengabel, frontal gemäß EN 474-3: 2750 kg

Technische Daten AX 1000:

• Betriebsgewicht: 5475 kg
• Motorleistung: 55/75 kW/PS
• Fahrgeschwindigkeit max.: 20 km/h
• Länge/Breite/Höhe: 5440/1950/2455 mm
• Schaufelvolumen: 1,0-1,6 m³
• Max. Ausschütthöhe, Ausschüttwinkel 46°: 2430/2730 mm
• Stapelhöhe max.: 2810 mm
• Hubkraft: 4450 daN
• Reißkraft: 4300 daN
• Kipplast mit Standardschaufel, frontal gemäß ISO 14397: 4100 kg
• Max. Nutzlast auf Palettengabel, frontal gemäß EN 474-3: 2950 kg

Weitere Informationen: Mecalac Schwenklader und Kiesel

(© Fotos: Mecalac)
