Max Streicher liefert Kraft-Wärme-Kopplungs-Anlage für Erdgasspeicher

[Bauforum24 1.290]

Jemgum. Die Max Streicher Anlagentechnik GmbH & Co. KG liefert eine Anlage zur Kraft-Wärme-Kopplung (KWK) für den Erdgaskavernenspeicher der Astora GmbH & Co. KG. Die technische Lösung bietet eine effiziente Nutzung der betrieblich anfallenden Restgasmengen, hier: die Sperrgase der Turboverdichter. Die KWK-Anlage wird seit April im Probe-Betrieb getestet.


Bauforum24 Artikel (08.01.2015): Max Streicher und Bilfinger - Joint Venture zum Bau von Erdgas-Anlagen

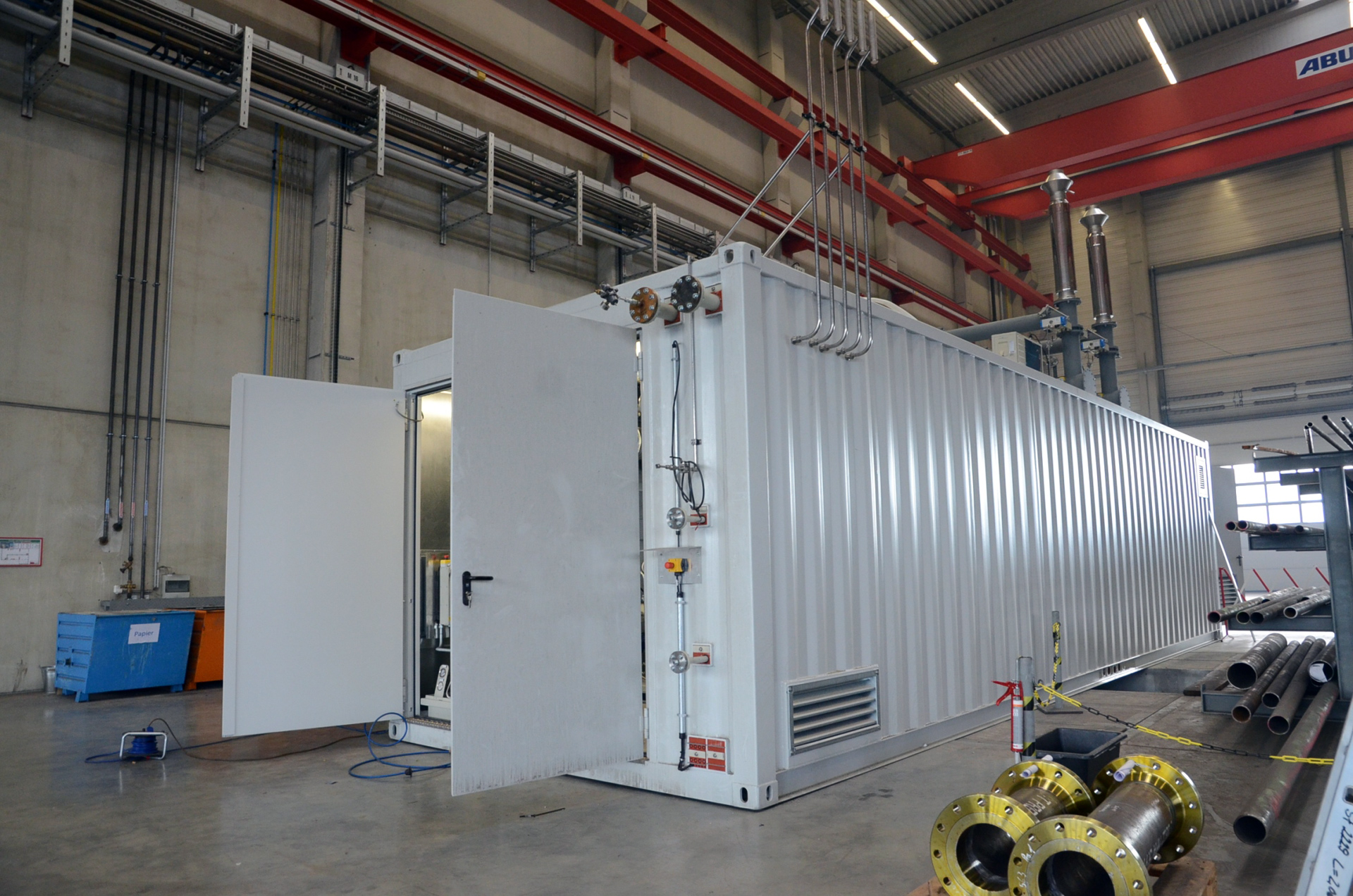

Die komplette KWK-Anlage von Max Streicher findet in einem Stahlcontainer Platz. Das Gesamtgewicht beträgt 22 Tonnen

Die Erdgasspeichergesellschaft Astora GmbH & Co. KG errichtet im ostfriesischen Jemgum einen der größten Erdgaskavernenspeicher Deutschlands. Das geplante Arbeitsvolumen beträgt bis zu 1 Milliarde m³ Erdgas. Zur Einlagerung des Erdgases in den unterirdischen Kavernen wird dieses mit Hilfe von Verdichtern auf einen Druck von bis zu 200 bar komprimiert. Dabei fällt vorgenanntes Sperr- oder Sealgas an, das bisher unter hohem Energieaufwand nochmals verdichtet und in den Speicher eingebracht wurde.

Google Maps: Der Erdgasspeicher in Jemgum (Niedersachsen)


Streicher hat nun eine KWK-Einheit geliefert, die eine effizientere Nutzung dieser Sperrgase eröffnet. Mit der Anlage, die sich in einem 3,5 Meter hohen und 12 Meter langen Container befindet, kann das anfallende Gas nun in Strom und Wärme umgesetzt werden. Anschließend kann es in die bestehende Infrastruktur der Verdichtungs- und Gasaufbereitungsanlage rückgeführt und dort verwendet werden.

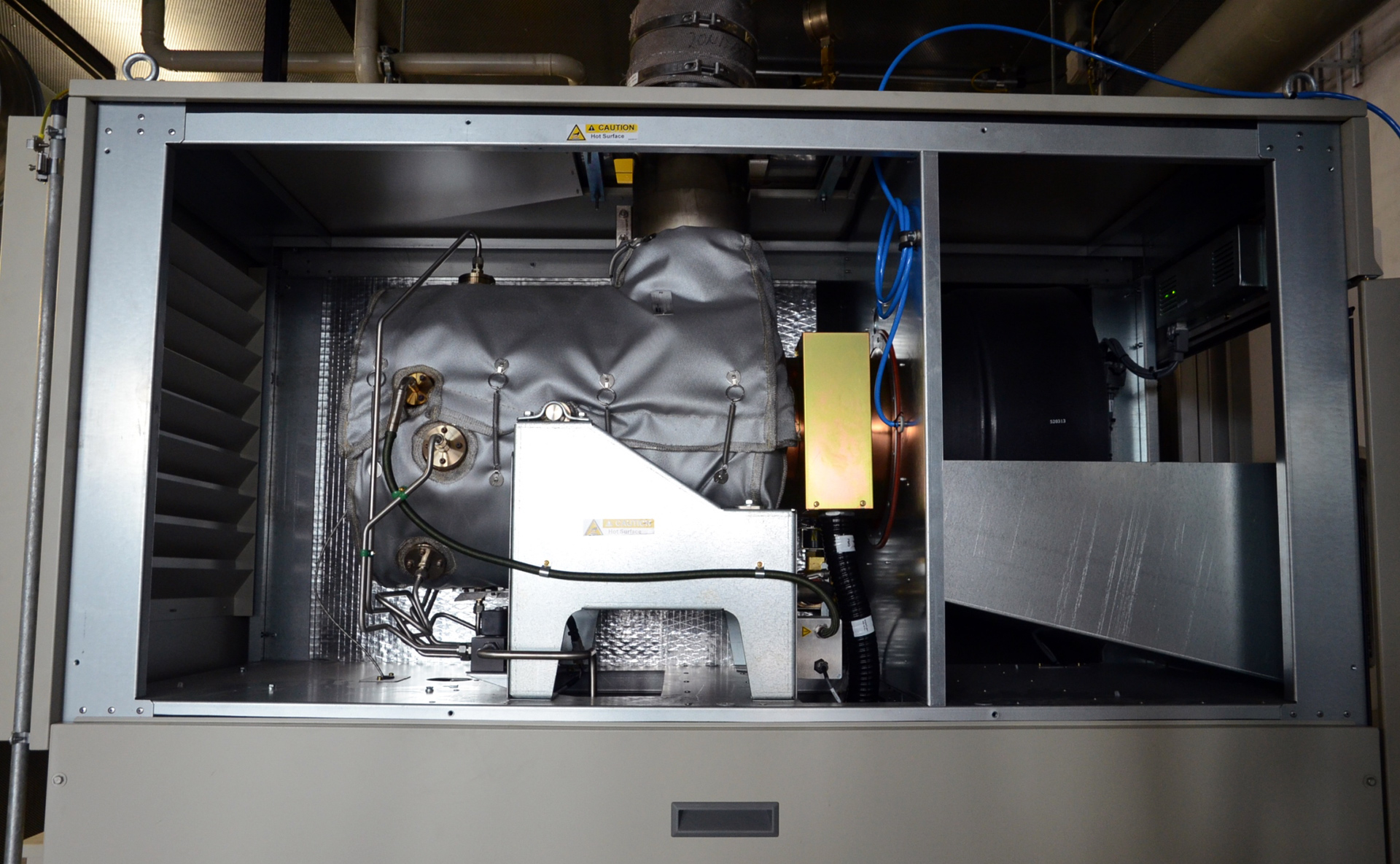

Die Mikrogasturbine ist nur 1,0 mal 0,6 Meter groß und speziell verpackt, um die Wärmeverluste zu vermindern

Die KWK-Einheit ist mit zwei Mikrogasturbinen ausgestattet. Mikrogasturbinen wurden ursprünglich in den 90er-Jahren in den USA als mobiler Stromerzeuger entwickelt. Gegenüber einem herkömmlichen Gasmotor bietet die Mikrogasturbine wesentliche Vorteile: So ist sie kleiner, kompakter und kommt ohne Hilfssysteme wie Öl- und Wasserversorgung aus. Hinzu kommt, dass das einzige rotierende Bauteil luftgelagert und somit praktisch wartungsfrei ist. Außerdem bietet das Gerät ein breites Anwendungsspektrum: Es kann sowohl unterschiedlich zusammengesetzte Gase von niedrigen bis hohen Brennwerten verwerten als auch mengenmäßige Schwankungen problemlos bewältigen.

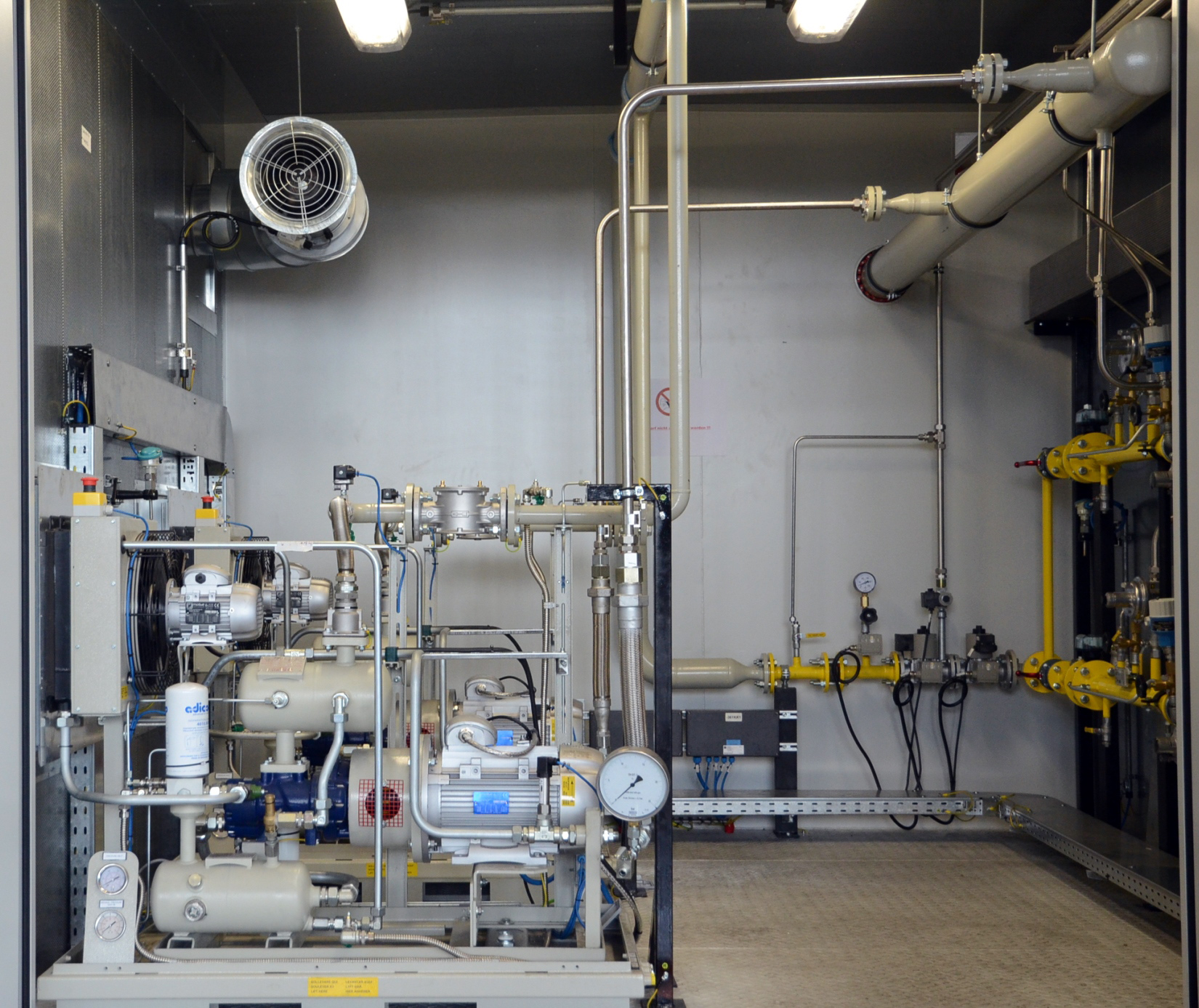

Brenngasaufbereitung und Verdichter im vorderen Teil der Containeranlage

Das Konzept für die maßgeschneiderte Anlage des Erdgasspeichers in Jemgum hat ein dreiköpfiges Planungsteam von Streicher in Niederwinkling gemeinsam mit dem Kunden entwickelt. Im Februar 2015 begann die Montage der Bauteile in den Niederwinklinger Fertigungshallen, bevor ein Spezialtransport den 22 Tonnen schweren Stahlcontainer nach Jemgum brachte. Streicher sieht in der ersten KWK-Anlage mit Mikrogasturbine ein zukunftsweisendes Referenzprojekt mit großem Potenzial, da viele Kunden weltweit für die sinnvolle Verwertung von Sperr- und Begleitgasen eine innovative Lösung suchen.

Die KWK-Anlage in Jemgum wurde im April an den Kunden übergeben und läuft seitdem im Testbetrieb.

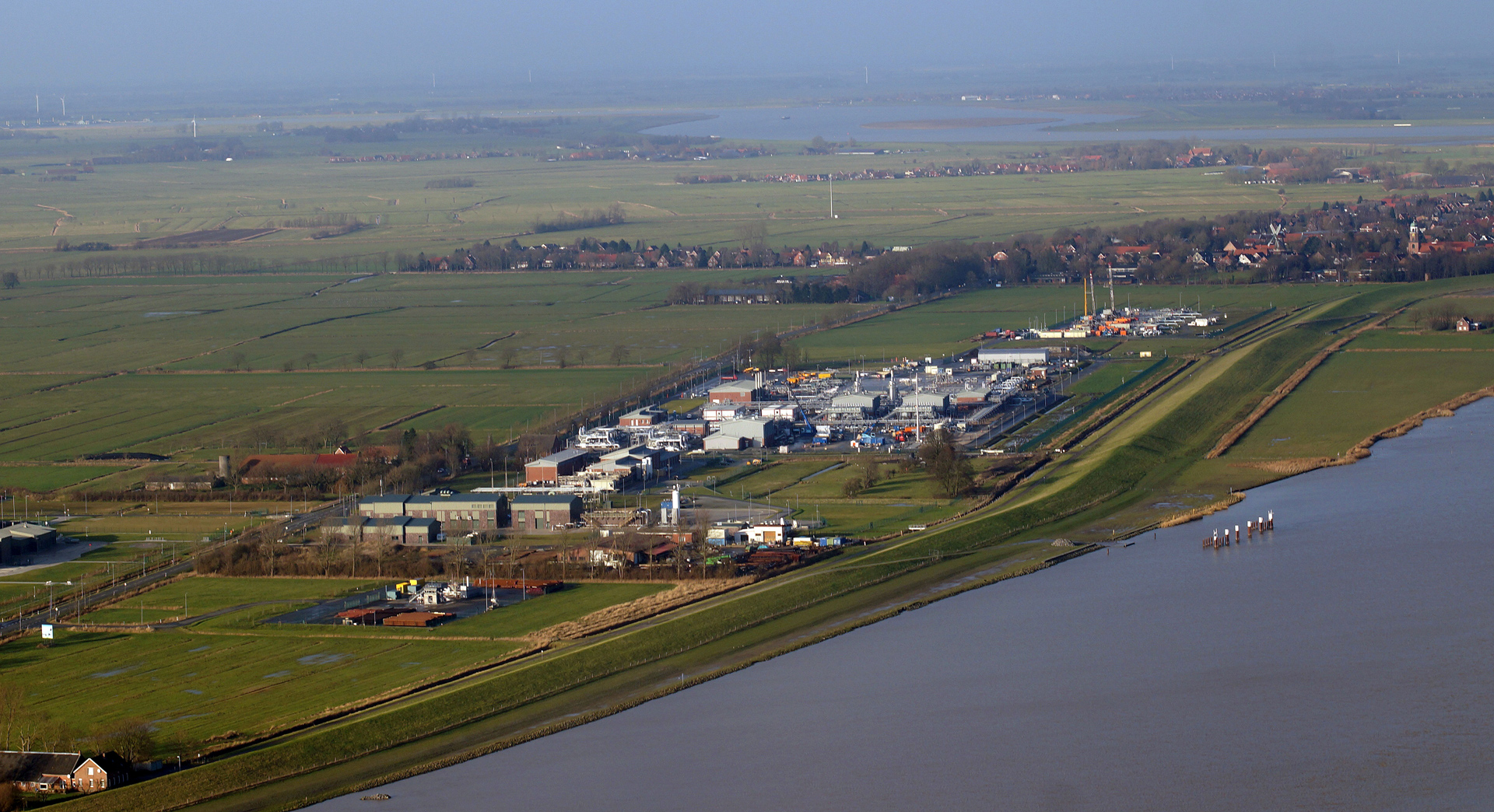

Luftbild des Erdgasspeichers in Jemgum


Über Astora:

Die Astora GmbH & Co. KG mit Sitz in Kassel zählt zu den größten Erdgasspeicherbetreibern in Europa. Im norddeutschen Rehden verfügt das Unternehmen über den größten Erdgasspeicher Westeuropas ? mit einem Volumen von über vier Milliarden Kubikmetern Arbeitsgas. Zudem hält die Speichergesellschaft Kapazitäten am zweitgrößten Speicher Mitteleuropas in Haidach, Österreich. Zur sicheren Versorgung Europas mit Erdgas wird derzeit zudem der Erdgasspeicher Jemgum an der deutsch-niederländischen Grenze errichtet.


Weitere Informationen: Max Streicher Rohrleitungs- und Anlagenbau und Erdgasspeicher Jemgum

(© Fotos: Max Streicher/Astora)
