Liebherr-Verstellauslegerkran 710 HC-L und 24 HC Turmsystem

[Bauforum24 1.308]

Liebherr präsentiert seinen neuen Verstellauslegerkran in der 700 mt-Klasse: Der 710 HC-L ist in zwei Traglast-Varianten erhältlich. Das schlanke Turmsystem ist innen und außen kletterbar. Bei der Konstruktion wurde zudem darauf geachtet, dass die Bemaßung aller Einzelteile den Anforderungen des Containertransports gerecht wird.


Bauforum24 TV präsentiert: Video: Liebherr 710 HC-L Nadelausleger-Kran - Intermat 2015

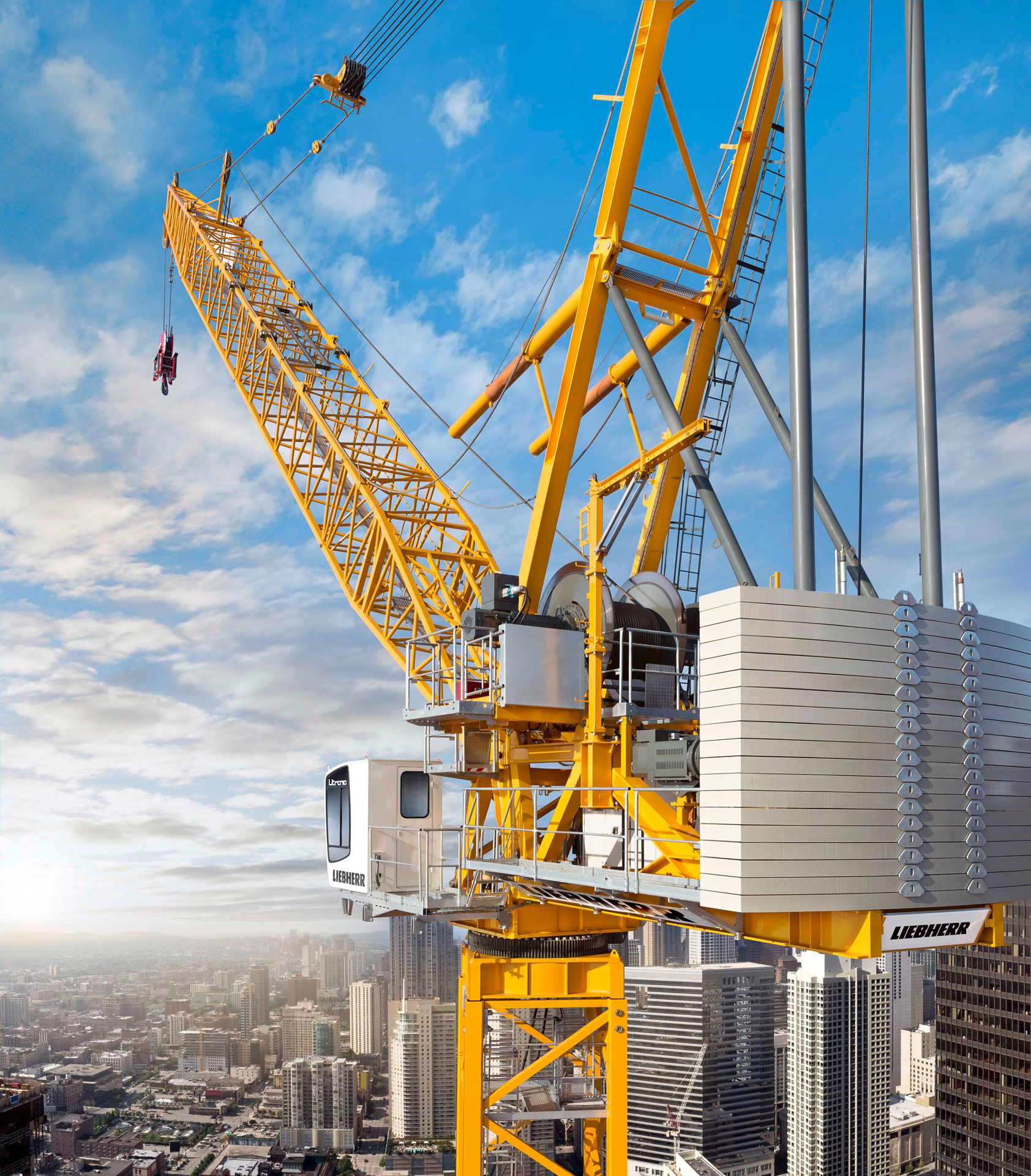

Der neue Liebherr-Verstellauslegerkran 710 HC-L erweitert die Baureihe nach oben

Der Verstellauslegerkran 710 HC-L von Liebherr stellt eine Neuentwicklung in der 700 mt-Klasse dar und ist in zwei Traglast-Varianten erhältlich: In einer 50-Tonnen-Version und in der Variante mit 64 Tonnen maximaler Traglast. Er wartet mit Topwerten bei Traglast und Hubgeschwindigkeit auf. Hakengeschwindigkeiten von bis zu 218 m/min überzeugen beim Einsatz. Zusammen mit der kraftvollen 220 kW-SD.shift-Antriebseinheit ist die Umschlagleistung für diese Krangröße herausragend. Gerade an hohen Gebäuden zahlt sich die Kombination von hoher Last und Geschwindigkeit aus.

Bei der Neukonstruktion wurde besonders auf Detaillösungen geachtet. Schnellverbindungen für die Drehbühne, Kabine und Ausleger, sowie elektrische Steckverbindungen zu den Antrieben und der Schaltanlage erleichtern die Montage. Die Bolzen für die Schnellverbindungen sind leicht zu stecken, schnell gesichert und vereinfachen die Montage deutlich. Sehr anpassungsfähig zeigt sich der neue 710 HC L bei der Montage der Krankabine. Je nach Anforderung der Baustellenplanung lässt sich die Kabine beim außenkletternden Aufbau links oder rechts an der Drehbühne montieren.

Bauforum24 TV präsentiert:

Video: Liebherr 710 HC-L Nadelausleger-Kran - Intermat 2015

Außerdem hat Liebherr für diese Kranklasse ein neues, schlankes Turmsystem entwickelt, das 24 HC. Es bietet eine hohe Steifigkeit durch die sich hohe, freistehende Hakenhöhen von bis zu 74,8 m realisieren lassen. Mit seinem geringen Außenmaß von lediglich 2,45 m bietet es bei eingeschränkten Platzverhältnissen zudem große Vorteile. Mit der bewährten Konusbolzenverbindung von Liebherr ist eine einfache, schnelle Montage und Demontage gewährleistet. Mit diesem Turmsystem kann man sowohl im Aufzugsschacht als auch außen am Gebäude klettern.

Alle Bauteile des Kranes, inklusive Turmsystem sind für die Demontage mit dem Liebherr Derrick 200 DR 5/10 Litronic optimiert. Die Bauteile lassen sich auf ein Montagegewicht von lediglich 10 t reduzieren.

Noch während der Entwicklungsphase des größten Liebherr-Verstellauslegerkrans aus der HC-L-Baureihe wurde das Krankonzept auf der Conexpo 2014 in Las Vegas (USA) der Öffentlichkeit vorgestellt. Der 710 HC-L kam bei den Kunden so gut an, dass bereits im Vorfeld zwei Geräte verkauft wurden. Weitere Projekte wurden verhandelt und beauftragt. Zwei Kundengeräte kamen im ersten Quartal 2015 zur Auslieferung und werden anschließend bei Projekten auf dem nordamerikanischen Markt eingesetzt.

Technische Daten 710 HC-L 25/50:

• Max. Traglast bei 50 m-Ausleger: 50 t
• Traglast an der Spitze bei 50 m-Ausleger: 15,4 t
• Knickpunkt bei 50m Ausleger: 37,30 m (25 t)
• Hubwerk: 220 kW / 130 kW
• Einziehwerk: 110 kW / 160 kW

Technische Daten 710 HC-L 32/64:

• Max. Traglast bei 50 m-Ausleger: 60 t
• Traglast an der Spitze bei 50 m-Ausleger: 15,1 t
• Knickpunkt bei 50m Ausleger: 29,30 m (32 t)
• Hubwerk: 220 kW / 130 kW
• Einziehwerk: 110 kW / 160 kW

YouTube-Video: Liebherr - 710 HC-L Luffing Jib Crane


Weitere Informationen: Liebherr Turmdrehkrane

(© Foto: Liebherr)

Mehr News aus der Baubranche...

Bauforum24 Artikel (23.12.2015): Vier Liebherr-Turmdrehkrane bauen Kingdom Tower in Jeddah
Bauforum24 Artikel (02.12.2014): Liebherr Flat-Top-Kran 1000 EC-B 125 Litronic errichtet Enercon E-101
Bauforum24 Artikel (31.10.2014): Zwei Liebherr 200 EC-H 10 FR.tronic für Werfteinsatz in Indien
Bauforum24 Artikel (16.10.2014): Liebherr-Flat-Top-Kran 172 EC-B 8 Litronic
Bauforum24 Artikel (12.05.2014): Rund 40 Liebherr-Turmdrehkrane bei aspern+ in Wien

Bauforum24 TV präsentiert: Video: Liebherr LiUP Kranaufzug für Turmdrehkrane - Intermat 2015
Bauforum24 TV präsentiert: Video: Liebherr 85 EC-B 5i Tower Crane - BC India 2014
Bauforum24 TV präsentiert: Video: Liebherr CAD Kranplaner 3D für Baustellen-Planung ? VDBUM 2015
Bauforum24 TV präsentiert: Video: Liebherr Schnelleinsatzkran 53 K - Nordbau 2014

[Jollyjumper 135]

Die ersten 710 HC-L für Morrow Equipment gehen anscheinend auf die Baustelle des neuen Nordstromtower ( 541 Meter ) in Downtown Manhattan am Centralpark. Es sind vor kurzen jedenfalls 2 Liebherr Grundturmstücke auf Fundamentanker gesetzt worden

[tobiwan 0]

Danke für die Info mit der Baustelle. Da kann man sich mal auf die Suche nach einer Webcam machen.

Laut Datenblatt muss der Kran ja riesig sein und dann das Ganze konsequent in 1- und 2-Strang - Respekt, das Ding wird schnell sein.
Es wird ja auf die Demontage mit einem Derrick-Kran hingewiesen, den man bei einem innenkletternden Kran braucht - habt Ihr das schon einmal gemacht? Ich kenne von der Praxis nur Außenklettern. Deshalb würd´s mich interessieren, auf was man dabei achten muss.
Gruss!
