Atlas Radlader - Knochen für Hubwerk

[der Mike 1]

nabend,
Frage an die Spezis,
bin gerade dabei mein Radlader Atlas AR 50 von 1972 zu Restaurieren.
Was ich neu machen muss ist der "Knochen" für das Hubwerk.

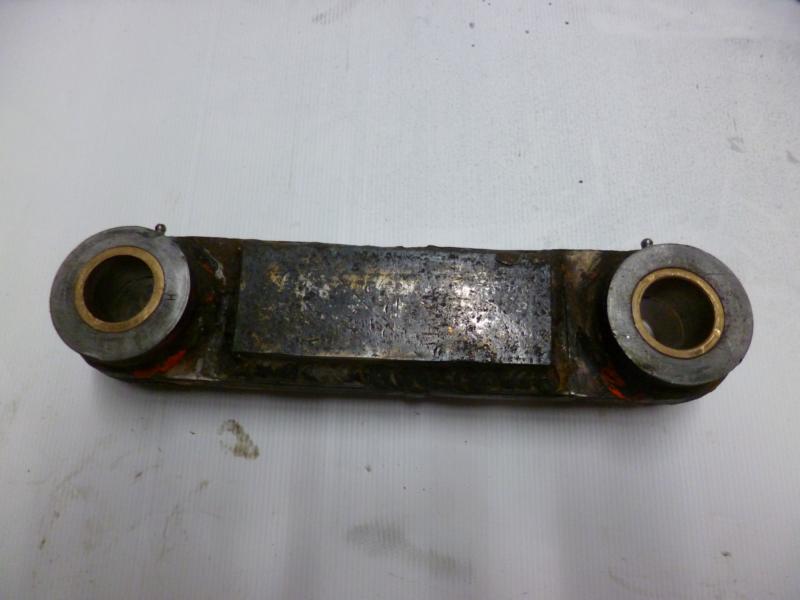

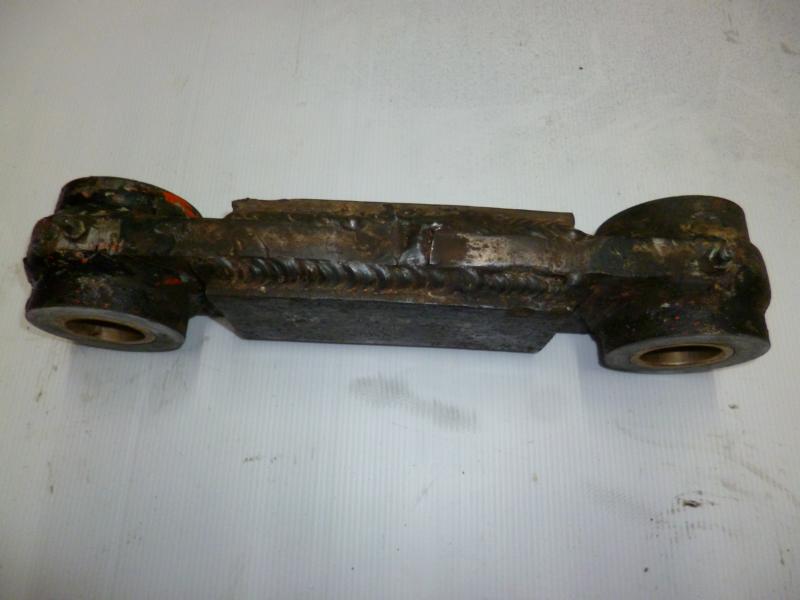

Den hat wohl mein Vorbesitzer mal zusammengeschweißt, leider ist das Teil zu
kurz.
Man kann die Schaufel nicht richtig auskippen und der obere Hydraulikzylinder knallt
auf den Hubarm.
Hab mal aus dem Ersatzteilkatalog (Danke Baumadoc/Ronny ) 2 Seiten Kopiert.
Ist die Nummer 5, Bezeichnung "Hebel" , leider ohne Maße.

Atlas.pdf

Atlas_2.pdf

Evtl. hat ja jemand noch so einen alten Lader rumstehen und könnte mal messen

Danke,
der Mike

Atlas.pdf

Atlas_2.pdf
