Vögele Super 1600-3i Kettenfertiger und Super 1603-3i Radfertiger

[Bauforum24 1.304]

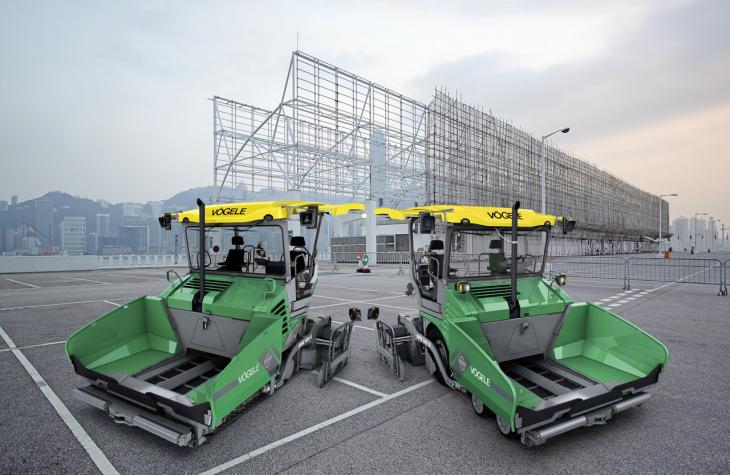

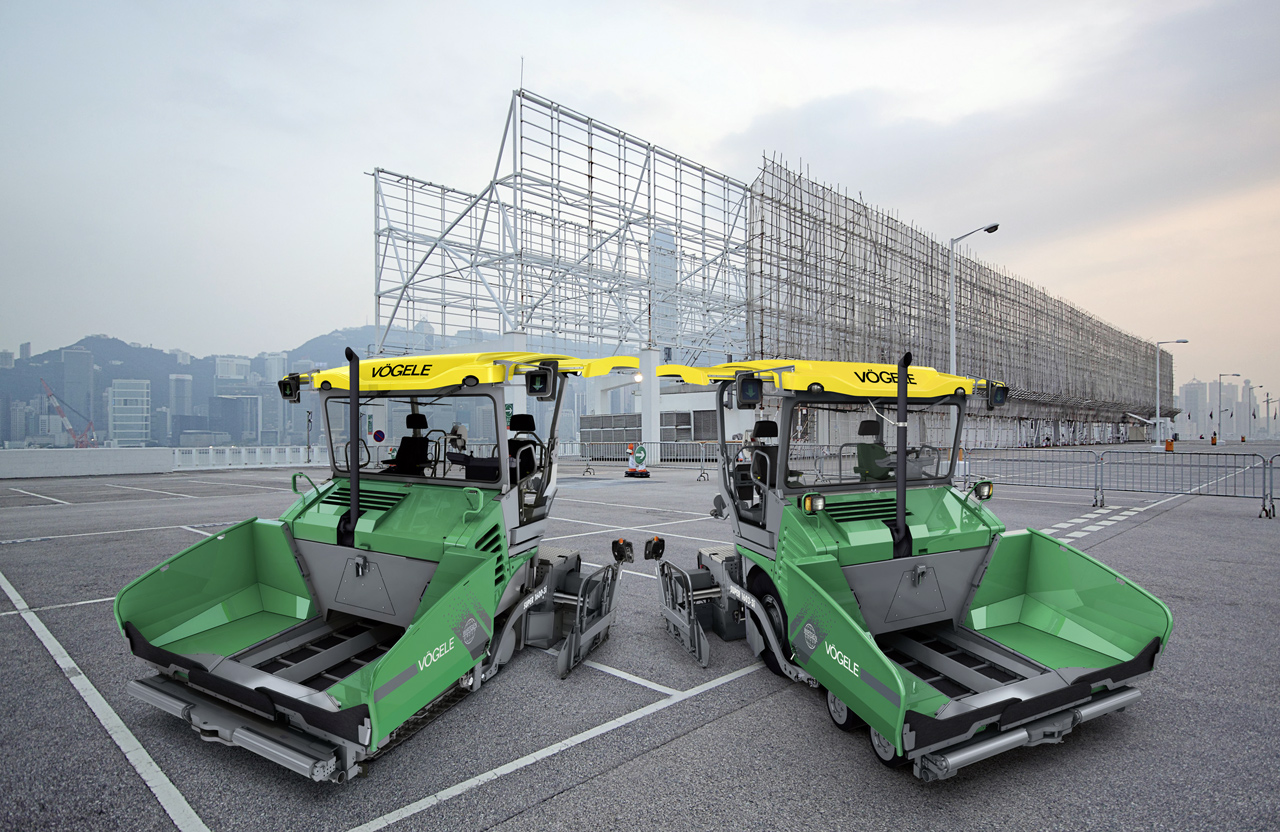

Vögele bringt seine neuen Fertiger der "Strich-3"-Serie auf den Markt: Der Kettenfertiger Super 1600-3i und der Radfertiger Super 1603-3i Vertreter sind wendiger und vielseitiger als ihre Vorgänger. Sie bewältigen Einbaubreiten bis 7,5 m (Raupenfertiger) bzw. 7 m (Radfertiger) mühelos und bieten eine exzellente Manövrierfähigkeit.


Bauforum24 Artikel (10.12.2014): Vögele Straßenfertiger Super 1900-3 bei Straßenbau in Antalya

Höchste Prozesssicherheit, weniger Kraftstoffverbrauch, mehr Bedienkomfort ? das kennzeichnet die brandneuen "Strich-3"-Fertiger von Vögele

Das Maschinenkonzept der Strich 3-Generation steht unter dem Motto "Weniger Verbrauch ? weniger Emissionen ? weniger Kosten". Konkret werden im Emissionsreduktionspaket Vögele EcoPlus eine Reihe von Einzelmaßnahmen zusammengefasst, die den Kraftstoffverbrauch und die Schallemissionen der "Strich 3"-Fertiger deutlich senken:

Wenn der Fertiger, z. B. bei Wartezeiten, stillsteht, werden alle Hydraulikpumpen für fahren, fördern und verdichten automatisch nach rund einer Minute abgeschaltet. Diese neue Funktion reduziert den Kraftstoffverbrauch erheblich. Dank der Schlepplastreduzierung wird auch das Starten des Fertigers bei niedrigen Außentemperaturen deutlich verbessert.

Der drehzahlgeregelte Lüfter passt seine Drehzahl automatisch der Motorlast und der Außentemperatur an. Der Lüfterantrieb wird mit Hilfe einer schlupfbehafteten Kupplung realisiert. Diese neue Art des Antriebs zeichnet sich im Gegensatz zu hydraulisch angetriebenen Lüftern durch die wesentlich bessere Energieeffizienz aus. Außerdem ist sie deutlich leiser.

Eine Bypass-Schaltung ermöglicht es, sehr schnell die optimale Betriebstemperatur des Hydrauliköls zu erreichen. Das wiederum erlaubt ein schnelles und kraftstoffsparendes Arbeiten mit dem Fertiger. Übersteigt das Öl die optimale Temperatur von 50 ? 70°C, führt eine Bypass-Schaltung das Öl durch den Mehrkreiskühler.

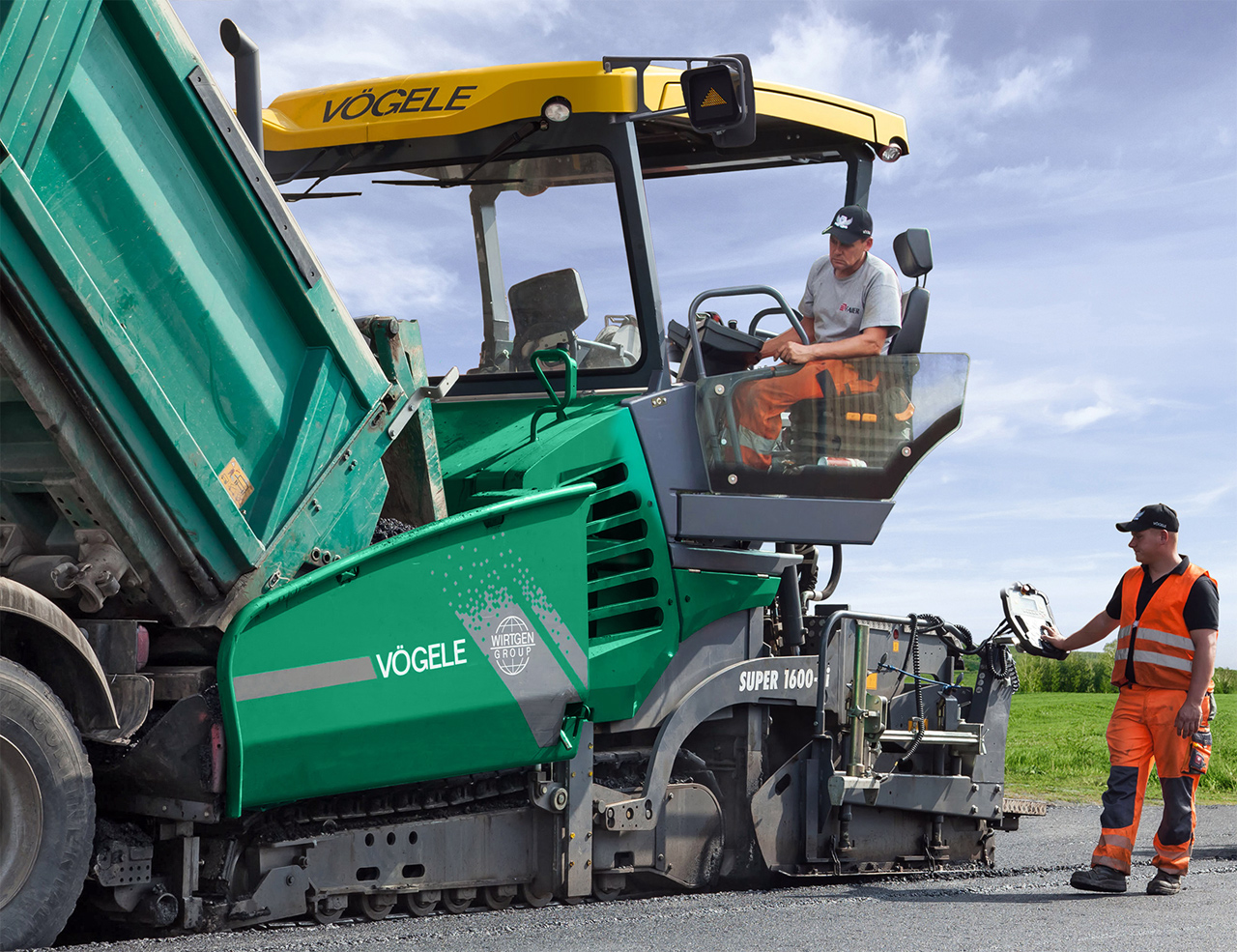

Der Super 1600-3i ist ein extrem wendiger und vielseitig einsetzbarer Raupenfertiger der Universal Class

Eine konstante Materialbeschickung ist die Voraussetzung für einen qualitativ hochwertigen und ebenen Einbau. Deshalb hat Vögele für die ?Strich 3?-Fertigergeneration den PaveDock Assistant entwickelt ? ein äußerst effizient arbeitendes System, welches die Kommunikation zwischen Fertiger- und LKW-Fahrer erheblich erleichtert und eine besonders sichere und stoßfreie Übergabe des Mischgutes ermöglicht.

Kernelemente des PaveDock Assistant Kommunikationssystems sind die Ampelanlage am Fertiger und die zugehörigen Bedienelemente auf der ErgoPlus 3 Fahrer-Bedienkonsole. Der Fertiger verfügt über zwei Signalampeln, die rechts und links am Dach befestigt sind. Mit ihrer Hilfe kann der Fertigerfahrer unmissverständlich anzeigen, welche Aktionen der Fahrer des Mischgut-LKWs durchführen soll (z. B. Rückwärtsfahren, Stopp, Abkippen). Durch die hohe Anbringung und die doppelte Ausführung ist eine gute Signalsichtbarkeit für den Lastwagenfahrer aus jeder Anfahrtsposition garantiert.

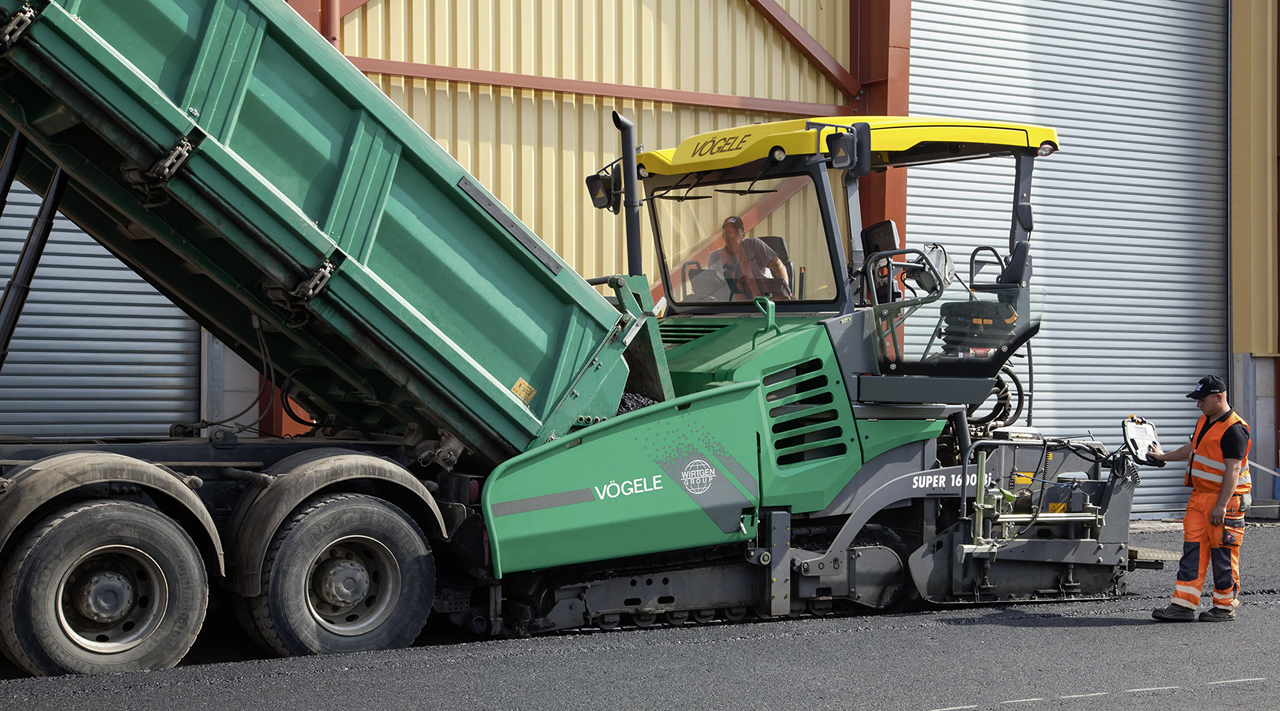

Perfekte Kommunikation bei der Mischgutübergabe: Der Abdruckbalken PaveDock (optional beim Super 1600-3i) leistet in Kombination mit dem PaveDock Assistant einen wichtigen Beitrag zur Prozesssicherheit

Ergänzend zum PaveDock Assistant bietet Vögele für den Super 1600-3i den neuartigen, federnd gelagerten Abdruckbalken PaveDock an. Das besonders robuste System federt Stöße beim Andocken des LKWs effizient ab. Kombiniert man diese beiden Systeme, wird die Prozesssicherheit bei der Mischgutübergabe maximiert: Ein Sensor im gefederten Abdruckbalken PaveDock meldet dem PaveDock Assistant, wenn der LKW an den Fertiger angedockt hat. Automatisch zeigen die Signalampeln das Stopp-Symbol an, der LKW-Fahrer kann sofort reagieren. So ermöglicht der PaveDock Assistant im Zusammenspiel mit dem Abdruckbalken PaveDock eine besonders ruckfreie Beschickung.

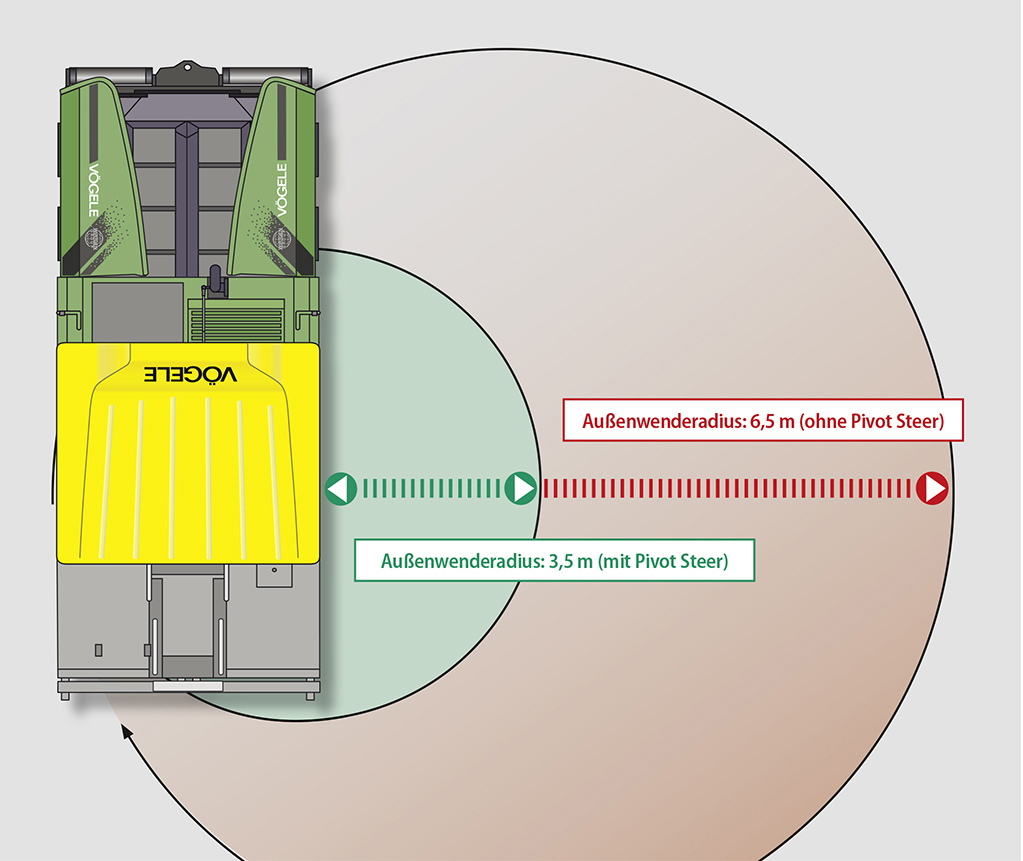

Die Lenkbremse Pivot Steer reduziert bei "Strich 3"-Radfertigern die Drehzahl des hinteren Kurveninnenrades. Dadurch reduziert sich der Außenwenderadius beim Super 1603-3i auf minimal 3,5 m

Die Lenkbremse Pivot Steer reduziert bei "Strich 3"-Radfertigern die Drehzahl des hinteren Kurveninnenrades. Dadurch reduziert sich der Außenwenderadius beim Super 1603-3i auf minimal 3,5 m. Die Funktion ist aktivierbar im Umsetzmodus für Vorwärts- als auch Rückwärtsfahrt und bietet eine deutlich bessere Maschinenwendigkeit auf engen Baustellen.

ErgoPlus wurde um eine Vielzahl zusätzlicher ergonomischer und funktionaler Features zur Version
ErgoPlus 3 weiterentwickelt

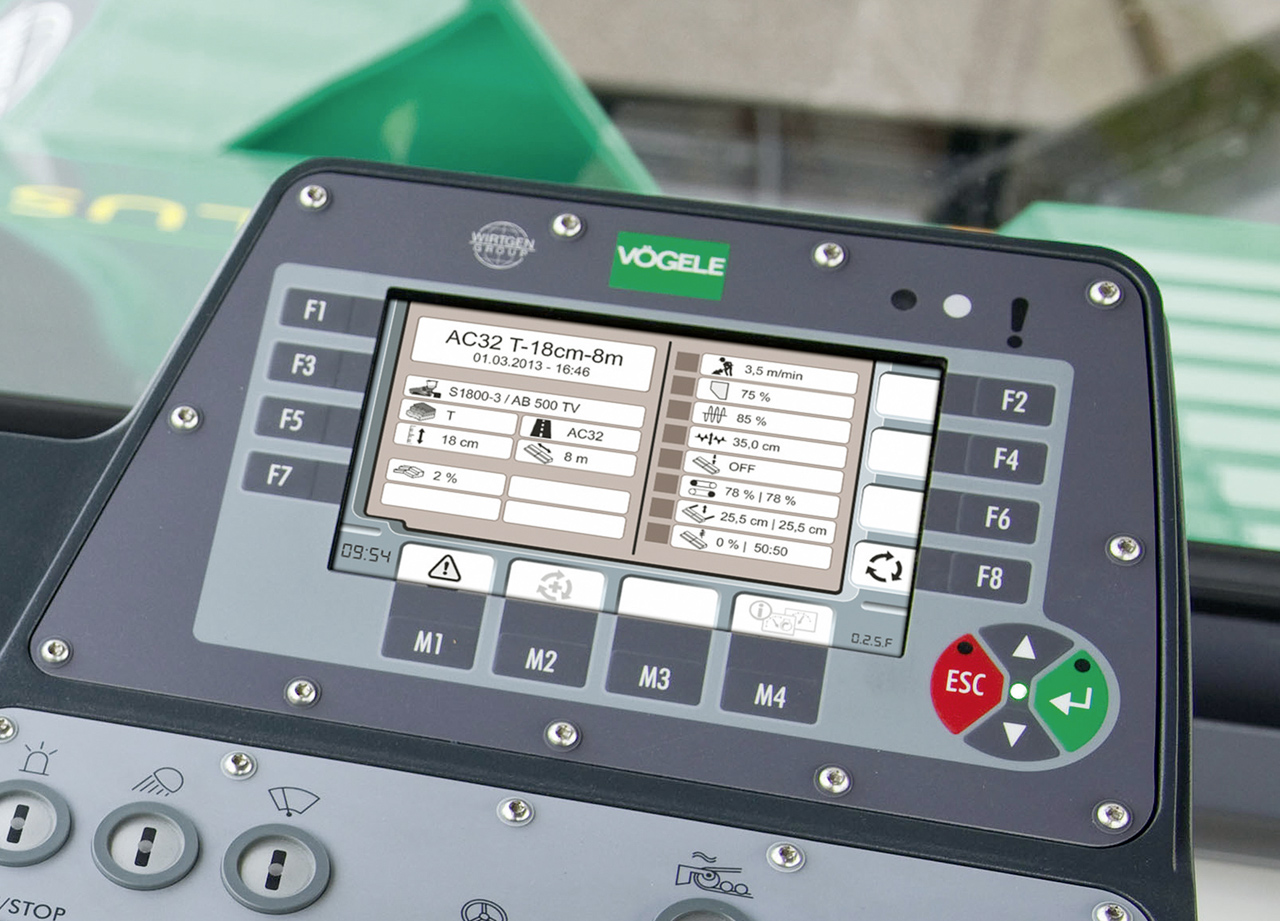

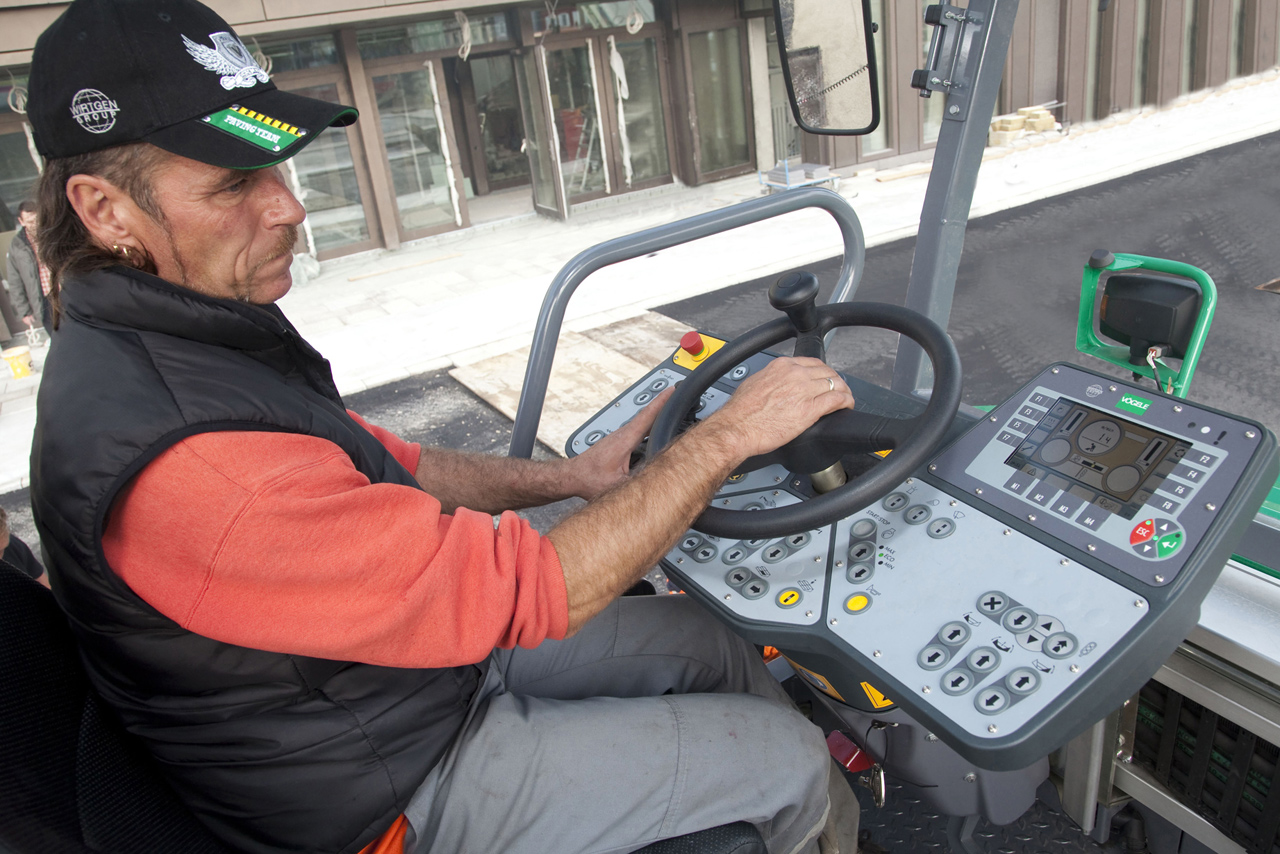

Für die neue "Strich 3"-Generation wurde das benutzerfreundliche und baustellenbewährte Bediensystem ErgoPlus weiterentwickelt und mit zusätzlichen nützlichen Features versehen. Beispielsweise verfügt das neu gestaltete Farbdisplay über eine kontrastreiche Oberfläche, die auch bei schlechten Lichtverhältnissen eine brillante Sicht ermöglicht. Die grafische Gestaltung der Oberfläche und aller Symbole entspricht modernsten Anforderungen des Produktdesigns. Die leicht verständlichen, sprachneutralen Symbole erlauben es dem Bediener, intuitiv zu arbeiten. Des Weiteren lassen sich der Sitz und die Konsole auf der Bedienplattform sowie die Bohlen-Bedienstände noch einfacher auf die Wünsche des Fahrers einstellen. Eine seitliche Verkleidung schützt den Fahrer wirksam vor Wind und Regen.

Mit den Automatikfunktionen von AutoSet Plus lassen sich wiederkehrende Funktionen automatisieren und sorgen so für mehr Qualität und Komfort beim Einbauprozess

AutoSet Plus verfügt über zwei praktische Automatikfunktionen. Die Umsetz- und Transportautomatik erleichtert dabei das Fortsetzen der Arbeit beim Wechsel von Bauabschnitten oder nach einem Transport des Fertigers. Abhängig vom Fertigertyp können folgende Funktionen mit nur einem Knopfdruck auf die Execute-Taste ausgeführt werden: Einbaubohle, Verteilerschnecken, hydraulische Frontklappe, Kratzerbänder und die Raupenvorabstreifer werden in Transportposition gebracht. Kurzzeitiges Reversieren der Kratzerbänder verhindert, dass Mischgut vom Fertiger auf die Baustelle fällt. Nach dem Umsetzen wird auf erneuten Tastendruck wieder alles in die zuvor gespeicherte Arbeitsposition gebracht. So geht beim Wechsel zwischen Einbau und Transport keine Einstellung verloren. Außerdem werden Beschädigungen an den Verteilerschnecken und den Raupenvorabstreifern wirksam verhindert. Jede Funktion kann separat über das ErgoPlus 3 Menü deaktiviert werden.

Die Automatikfunktion für Einbauprogramme wiederum ermöglicht es dem Bedienpersonal, bestimmte Einbauprogramme aus dem Einbauprozess heraus zu speichern. Am Display der Fahrer-Bedienkonsole lassen sich dafür die Werte der Verdichtungsaggregate (Tamper- und Vibrationsdrehzahl, Pressleistendruck), die Höhe der Verteilerschnecke, die Position der Nivellierzylinder, die Einstellung der Bohlenentlastung und die Einbaugeschwindigkeit sichern. Außerdem werden das eingestellte Dachprofil und die Temperatur der Einbaubohle erfasst. Mit weiteren Angaben zum eingesetzten Mischgut, zur Einbaudicke und Einbaubreite werden die Informationen vervollständigt. Das so archivierte Programm kann dann auf Wunsch immer wieder abgerufen und verwendet werden.

Der Super 1603-3i ist ein Allround-Talent und als Radfertiger problemlos mobil unterwegs. Dank seiner kompakten Abmessungen und der neuen Lenkbremse Pivot Steer ist der Fertiger besonders wendig

Jeder "Strich 3"-Fertiger ist mit einem modernen, leistungsstarken und absolut zuverlässigen Dieselmotor ausgestattet. Er stellt sicher, dass die Maschinen ihre perfekten Einbauleistungen auch genau in der definierten Einbaugeschwindigkeit auf die Straße bringen. Aufgrund der weltweit unterschiedlichen Abgasgesetzgebungen gibt es die "Strich 3"-Fertiger auch als "Strich 3i". Der i-Zusatz steht für intelligent emission control und bezeichnet alle Maschinen der Wirtgen Group, die mit besonders abgasarmen Motoren ausgestattet sind. Sie erfüllen die strengen Abgasrichtlinien, die seit 2011 für mobile Maschinen in EU-/EFTA-Staaten, USA, Kanada sowie Japan gelten. Für alle anderen Staaten stehen die Fertiger der ?Strich 3?-Kategorie mit einem Dieselmotor zur Verfügung, der die europäische Emissionsstufe COM 3a und die US-Norm EPA Tier 3 erfüllt.


Weitere Informationen: Vögele Universal Class Straßenfertiger

(© Fotos: Vögele)
