Kaltenegger Rüttelplatte, welches Hydrauliköl?

[matze133 0]

Die Umschaltung erfolgt mit einem "Schieberventil".
Die Rücklaufleitung vom Hydraulikmotor geht auf dieses "Schieberventil". Von diesem gehen drei Leitungen weg. Eine zum Rücklauffilter direkt am Tank und je eine nach rechts und links am Erregerkasten im Bereich der zweiten Welle. Hiermit wird - nach meinem Verständnis - die zweite Unwuchtmasse mit Hilfe des Öldrucks verschoben, so dass eben eine Vor- oder Rückwärtsbewegung entsteht.

Ölablass- und auffüllschraube ist vorhanden.
Den Tipp mit dem Abschrauben des Motors werde ich am Wochenende mal umsetzen. Dass ich da nicht selbst drauf gekommen bin...
Vermutlich weil beim ersten Versuch den Motor ab zu schrauben sofort das Öl gelaufen kam. Klar, da war der Erregerkasten ja noch voll mit Öl.

Habe inzwischen auch einen Motor mit entsprechendem Schluckvolumen (lustiger Begriff) ergoogelt.
Müsste einer derer mit 11ccm/U von hier sein, muss nur noch die Drehrichtung und die Wellenform rausfinden, was aber beim Test ja zum Nulltarif zu schaffen sein sollte...

Danke.

[EX35 222]

Aha...so funktioniert die Umsteuerung bei dem Teil.
Ja die kann auch nach innen undicht sein.
Da kannst du ja mal die Leitungen abschrauben und blind machen.

[matze133 0]

So, heute Öl abgelassen, Motor abgeschraubt und offen betrieben. Motor drehte ohne zu lecken, aber aus des Öffnung im Erregerkasten ist nach kurzer Zeit Öl ausgelaufen. Also ist es eine der beiden Betätigungszylinder, (oder Membrane?) defekt. Kann mir zwar kaum vorstellen, dass da Membrane verbaut sind, aber der Deckel sieht irgendwie danach aus.

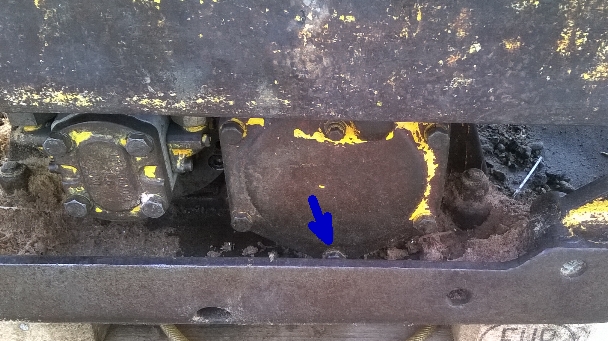

Habe mir auch gedacht, dass ich mal einen Schlauch nach dem anderen blind lege. Aber ich bekomme die Verschraubungen nicht auf. So habe ich mir vorgenommen den Deckel von der Betätigung mal zu öffnen, aber eine der M10 Schrauben hat wegen Steinschlag nen runden Kopf, keine Chance nen Schlüssel oder ne Zange anzusetzen. Ich hätte jetzt entweder den Kopf abgeschnitten (Winkelschleifer) , oder was aufgeschweißt. Aber was ist mit der Hitze? Hat jemand sonst noch ne Idee? Abbohren geht schlecht, weil der Rand der Platte im Weg ist.
Querloch bohren und Hebel ansetzen? Das wäre noch ne Möglichkeit..

[EX35 222]

Mach mal Bilder....

[matze133 0]

Hallo,

heute ist wieder Samstag, das heißt Zeit für die Rüttelplatte!
Schraube habe ich mit Brachialmethode "lösen" können. Einfach Kopf abgeflext. Der Zweck heiligt die Mittel!

Als der Deckel ab war, war auch schon klar, wo der Fehler liegt.

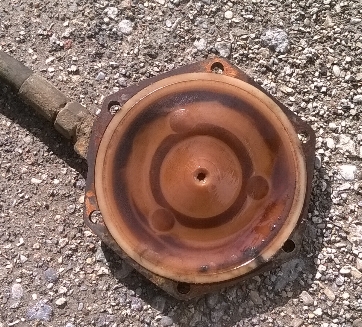

Zu dem Bild muss ich nicht mehr sagen, oder? (Das in der Mitte ist ein Loch.)

Mich wundert nur, dass die überhaupt ein paar Minuten in beide Richtungen gelaufen ist...

Nun muss ich erst mal das Google-Orakel befragen, wo ich eine solche Membrane her bekomme. Leider ist die Anleitung die ich hier erhalten habe über ein anderes Modell, was den Vibrator betrifft.
