Herrenknecht Tunnelbohrmaschine beim Bau des Fildertunnels

[Bauforum24 1.288]

Stuttgart/Schwanau, Deutschland - Die 2.000 Tonnen schwere Tunnelbohrmaschine der Herrenknecht AG nimmt die Arbeit auf. Zwei eingleisige Tunnelröhren wird sie durch die Hochebene Filder, die sich im Süden der baden-württembergischen Landeshauptstadt Stuttgart erstreckt, graben. Jede Röhre ist 9.468 Meter lang. Der Fildertunnel wird den neuen Stuttgarter Hauptbahnhof mit der Filderebene und dem Stuttgarter Flughafen verbinden. Die Tunnelbohrung ist Teil des großen Infrastrukturprojektes Stuttgart 21. Der Einsatz der Tunnelbohrmaschine ermöglicht den An- und Abtransport des Materials über die Autobahn abseits der Innenstadt. Dadurch werden Stuttgart und seine Bürger entlastet.


Bauforum24 TV präsentiert: Video: Herrenknecht S568 Einfachschild Tunnelbohrmaschine



Die fertigaufgebaute Tunnelbohrmaschine "Suse" (Abkürzung von: Stuttgart-Ulm schneller erreicht), eine Woche vor dem Start. (Foto: Arnim Kilgus)

Eine neue Phase beim Bau des Stuttgarter Tiefbahnhofs hat begonnen. Politik und Wirtschaft feierten am Donnerstag gemeinsam den Baubeginn des Fildertunnels. Bei der Veranstaltung erklärte der Vorstandsvorsitzende der Deutschen Bahn AG, Dr. Rüdiger Grube: "Der Bau des Fildertunnels ist eine technische Meisterleistung, die deutsche Ingenieurskunst weltweit sichtbar macht"

Der Finanz- und Wirtschaftsminister des Landes Baden-Württemberg, Dr. Nils Schmid, sagte: "In Baden-Württemberg gehen Tradition und Innovation Hand in Hand. Die Tunnelbohrmaschine ist ein stählerner Superlativ und ein technisches Meisterwerk"





Dr.-Ing. E.h. Martin Herrenknecht, Unternehmensgründer und Vorstandsvorsitzender Herrenknecht AG, mit Tunnelpatin Tülay Schmid bei der Taufe der Fildertunnel-TBM am 10. Juli 2014.

Der Unternehmensvorsitzende Dr.-Ing. E.h. Martin Herrenknecht ist stolz auf die 120 Meter lange Tunnelbohrmaschine mit einem Schilddurchmesser von 10,82 Metern: "Jetzt können wir alle gemeinsam zeigen, wie mit High-Tech-Tunnelbohrtechnik aus Baden-Württemberg präzise und sicher leistungsstarke Top-Infrastrukturen in Baden-Württemberg entstehen, absolut umweltschonend. Es macht unsere Mitarbeiterinnen und Mitarbeiter stolz, dass wir quasi vor der Haustür zeigen können, was unsere Technik drauf hat."

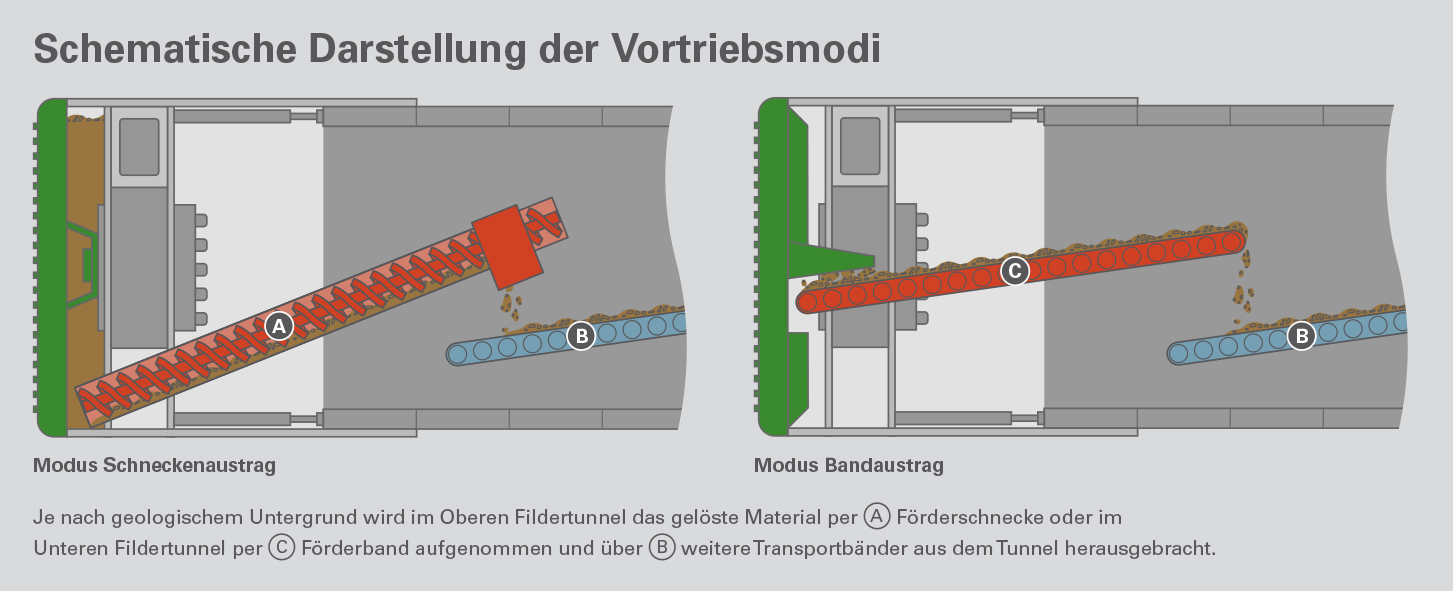

Die Multi-Mode TBM ist umbaubar. Sie kann, je nach geologischer Anforderung, im geschlossenen Modus mit Schneckenförderung oder im offenen Modus mit Förderbandaustrag fahren.

Die Tunnelbohrmaschine ist eine Multi-Mode-Maschine. Das bedeutet, dass die Maschine umbaubar ist. Im oberen Abschnitt des Fildertunnels arbeitet sie im geschlossenen Modus mit Schneckenförderung, im unteren Fildertunnel im offenen Modus mit Förderbandaustrag. Der Grund dafür sind die unterschiedlichen Gesteinsschichten: Die Maschine muss Stubensandstein und Knollenmergel sowie unausgelaugten Gipskeuper durchdringen. Die Tunnelbohrmaschine überwindet eine Höhendifferenz von 155 Metern bzw. eine Steigung von bis zu 2,5 Prozent. Nur in der Mitte des Tunnels, in der geologischen Übergangszone, kommt die Maschine nicht zum Einsatz. Dort werden Mineure das Material mit Bagger und Lockerungssprengungen aus dem Berg lösen.

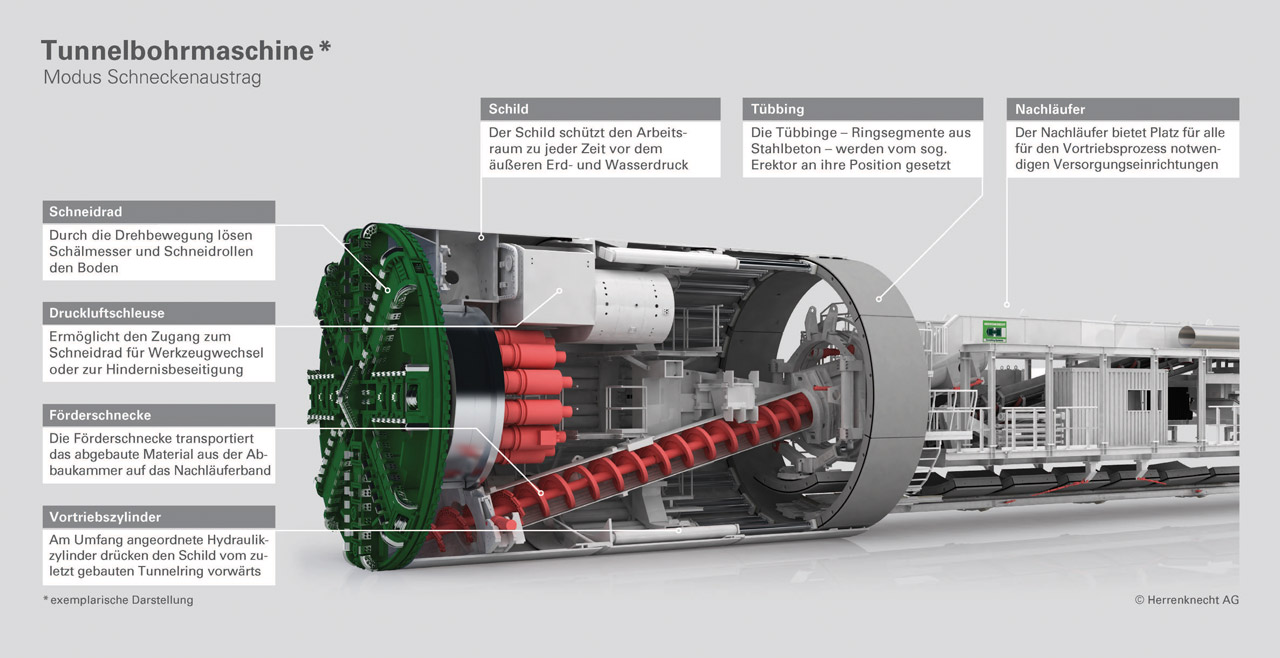

Das Funktionsprinzip einer Tunnelbohrmaschine im Modus Schneckenaustrag vom Schneidrad bis zum Nachläufer.

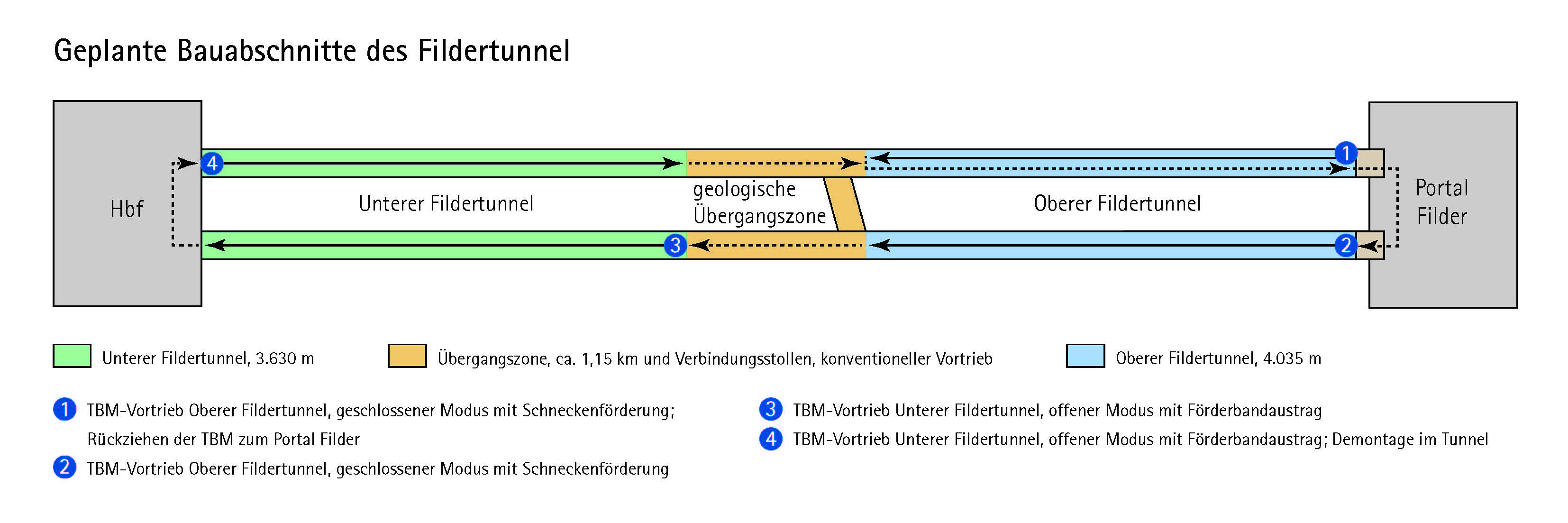

Die TBM fährt den Tunnel in einzelnen Etappen auf. Parallel wird das Mittelstück in der geologischen Übergangszone mit Lockerungssprengungen und Baggern erstellt.

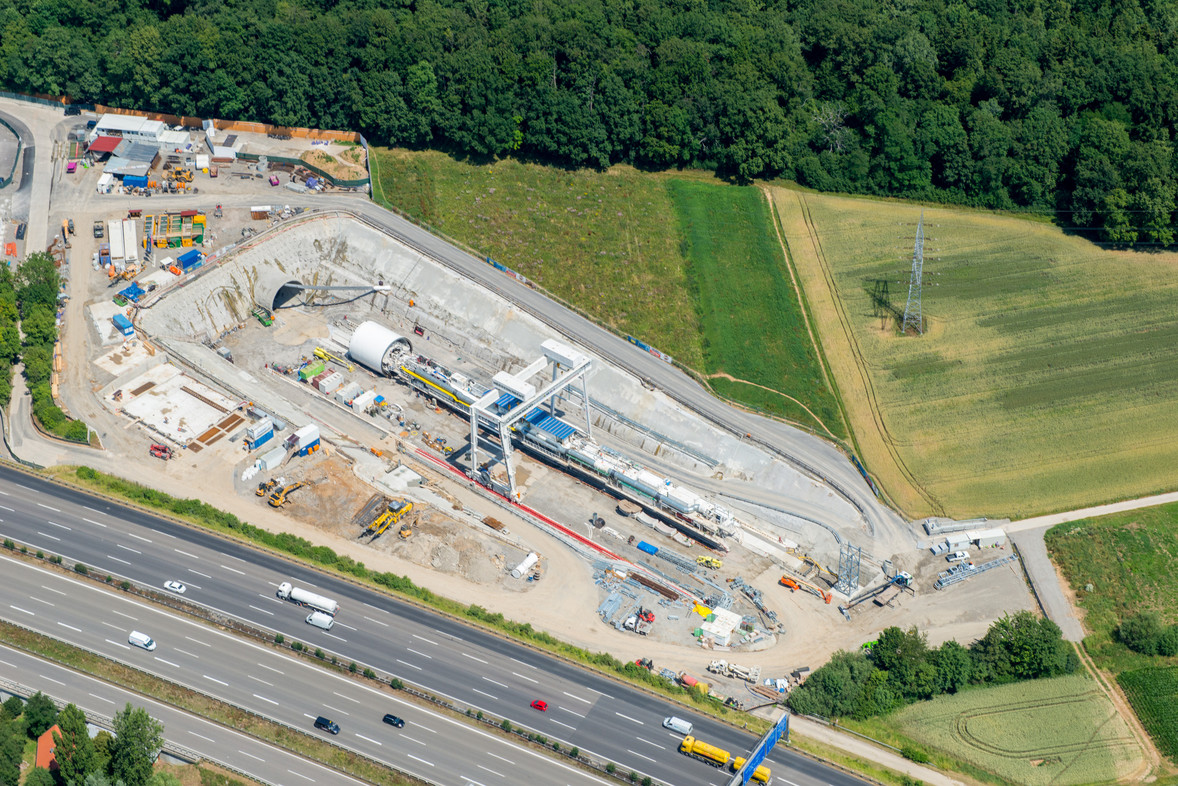

Der Einsatz maschineller Tunnelvortriebstechnik ermöglicht die Anlieferung von Tunnelelementen und den Abtransport von Abraum über die Autobahn abseits der Stadt. Dadurch werden Stuttgart und seine Bürger von einem großen Teil der Lkw-Transporte entlastet.

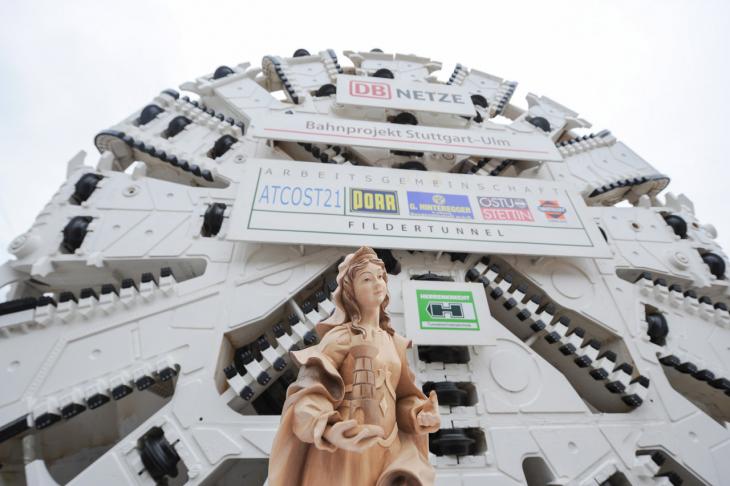

Die heilige Barbara ist die Schutzpatronin der Mineure. Tunnel- Patin Tülay Schmid vertritt sie auf Erden und tauft den Fildertunnel auf den Namen "Tülay-Tunnel".

Vertreter der evangelischen und der katholischen Kirche segneten die Tunnelbohrmaschine und tauften sie auf den Namen "Suse". Das steht für ?Stuttgart-Ulm schneller erreicht?. Gemeinsam mit den Stuttgarter Nachrichten hatte das Kommunikationsbüro von Stuttgart21 eine Medienaktion gestartet, um einen Namen für die Tunnelbohrmaschine zu finden. Tunnelpatin Tülay Schmid, Ehefrau des baden-württembergischen Finanz- und Wirtschaftsministers, taufte den Tunnel für die Bauphase auf den Namen Tülay-Tunnel: ?Der Fildertunnel soll auch die Menschen in unserem Land wieder verbinden", sagte sie. Als Tunnelpatin ist Tülay Schmid die Vertreterin der Heiligen Barbara auf Erden, der Schutzpatronin der Bergleute.


Weitere Informationen: Herrenknecht Firmenprofil | Infos zum Bahnprojekt Stuttgart - Ulm bei Bauforum24









(© Fotos: Herrenknecht)
