Die Wirtgen Group bringt zwei neue Kleinfräsen der Halbmeterklasse auf den Markt: Die neuen W 50 Ri und W 60 Ri bieten Fräsbreiten von 500 bzw. 600 mm und ein beidseitig um 30 Grad schwenkbares Abwurfband. Die Markteinführung ist bereits für Juni 2014 geplant.


Bauforum24 TV präsentiert: Video: Wirtgen W 200 Hi Cold Milling Machine - CONEXPO 2014

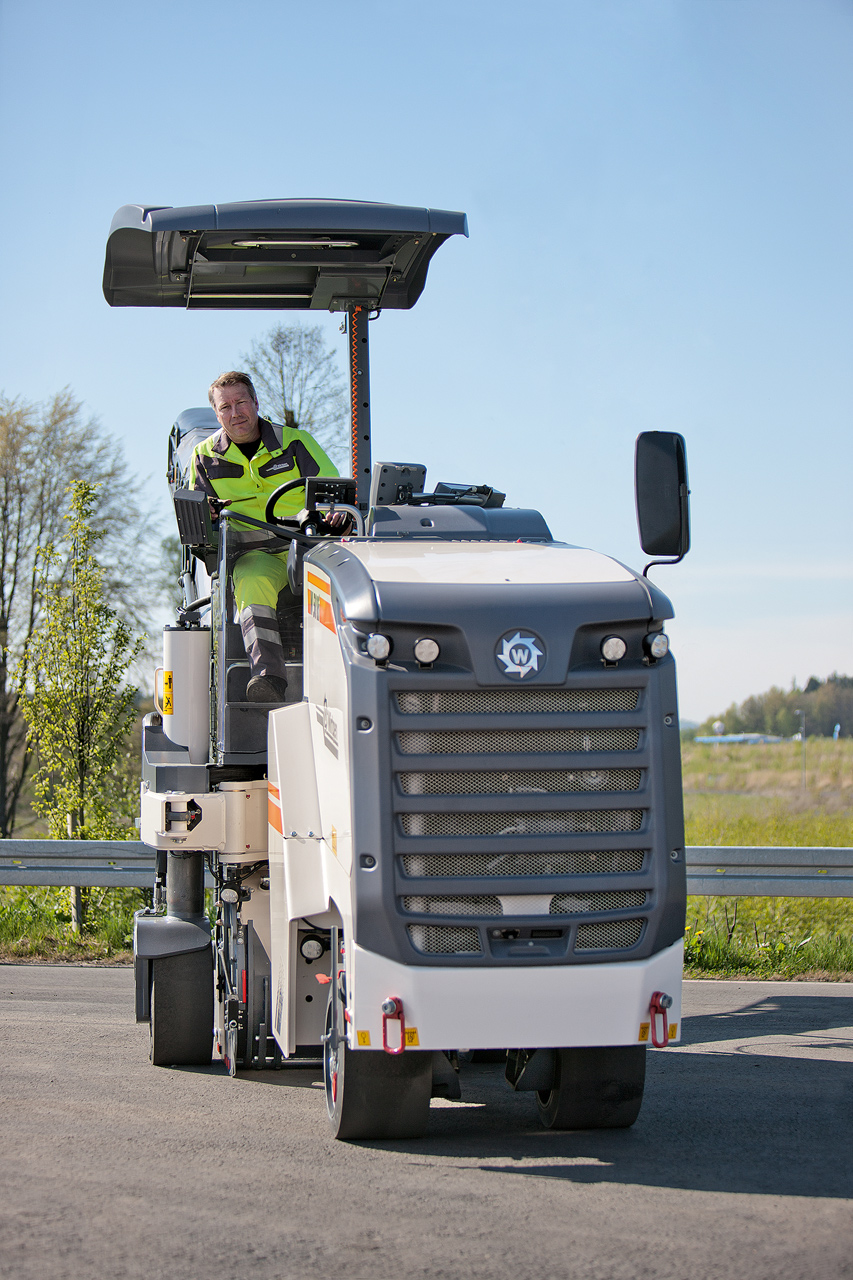

Das Wetterschutzdach gehört zur optionalen Ausstattung der Wirtgen W 50 Ri. Unter der abfallenden Motorhaube steckt der wassergekühlte Deutz-Vieryzlinder-Diesel vom Typ TCD 4,1 L4

Nachdem Wirtgen bereits im Februar 2014 mit der W 200 Hi eine bedeutende Innovation im Fräsmaschinenprogramm vorgestellt hat, rundet man mit den neuen Kleinfräsen das Programm nach unten hin ab. Neben dem neuen Design hebt Wirtgen auch das hauseigene Nivelliersystem Level Pro Plus hervor: Damit sollen die Fräsleistungen maßgeblich verbessert werden. Drei Jahre Entwicklungsarbeit sollen in die neuen W 50 Ri und W 60 Ri hineingeflossen sein, so Wirtgen. Nach zahlreichen Testläufen verspricht der Hersteller eine bis zu 20 Prozent schnellere Baustellenabwicklung - eine starke Ansage.

Das neue Chassis ist schmal konzipiert und bietet freie Sicht auch die vordere Fräskante sowie den rechten und linken Kantenschutz. Zugleich erlaubt die kompakte Ladebandaufhängung eine gute Sicht auf die Fräsfläche hinter der Maschine. Der Maschinenschwerpunkt ist niedrig, die Wasser- und Dieseltanks sind in der neutralen Mitte angeordnet - gut für die Stabilität und Traktion auch bei schwierigen Bodenverhältnissen. Zudem gibt es variable Zusatzgewichte bis 1.000 kg.

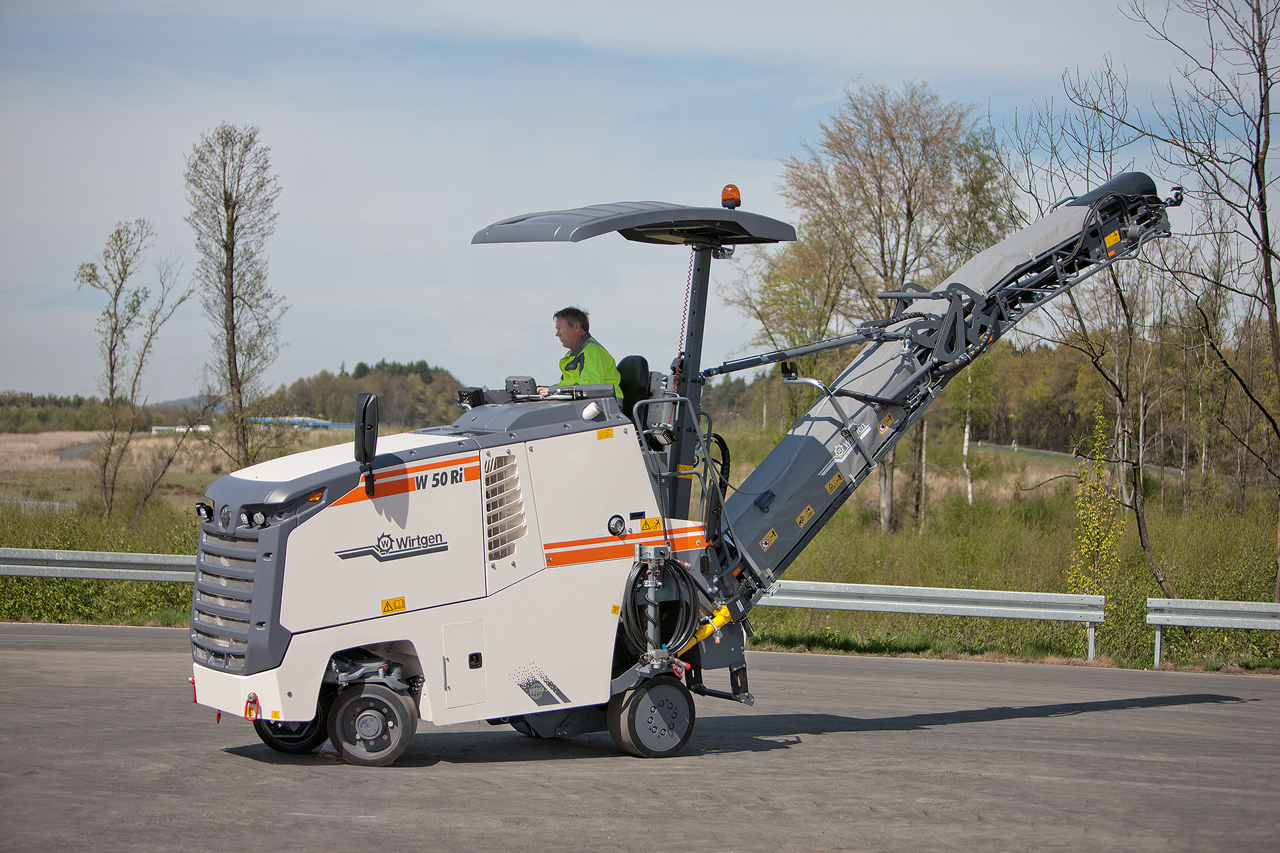

Sie baut ziemlich hoch und schmal, die neue Wirtgen W 50 Ri. Dank des nach rechts verschobenen Bedienstands hat der Fahrer eine gute Sicht auf die rechte Fräskante.

Die Kleinfräsen haben ein komplett neues, mechanisch angetriebenes Fräswalzenaggregat mit 60 bzw. 70 Meißeln. Um einen möglichst breiten Bereich an Untergründen fräsen zu können, gibt es drei variabel schaltbare Fräswalzendrehzahlen. Zum Schutz vor Verkanten oder Versinken in weichem Untergrund gibt es Überlastsensoren und eine aktive Schwimmstellung: Sie hebt Abstreifer, Niederhalter und Kanten automatisch an.

Der Abstreifer ist vom Verladeband entkoppelt und macht sogar beim Fräsen in maximaler Frästiefe die Teilverladung möglich.

Das 5,60 Meter lange und 350 mm breite Abwurfband bietet einen Schwenkwinkel von jeweils 30 Grad nach links und rechts. Vorteil: Eine bessere Materialverladung auch bei schwierigen Baustellensituationen. Unter anderem kann das abgefräste Material erst einmal links oder rechts abgeladen und später per Radlader aufgenommen und wegtransportiert werden. Das Abwurfband wird hydraulisch angetrieben; eine Schnellwechselkupplung für die hydraulischen Verbindungen soll die Montage bzw. Demontage beschleunigen.

Der Fahrantrieb funktioniert hydraulisch. Die neuen Kaltfräsen sind wahlweise mit 3 oder 4 Vollgummirädern erhältlich, wobei die Vorderräder bei der 4-Rad-Variante um 15 cm versetzt angeordnet sind. Vorteil: Bei Lenkeinschlag rechts fahren sie in einer Spur. Dank des großen, beidseitigen Lenkeinschlags sollen kleinste Wenderadien möglich sein - besonders hilfreich bei beengten Arbeitsumgebungen, etwa auf der Autobahn oder im innerstädtischen Bereich.

Die Vorderreifen haben ein Format von 530 x 300 mm. Durch ihre extreme Breite ist die Flächenlast vergleichsweise gering. Zugleich wird der Verscheiß durch Abtrieb reduziert. Hinten sind die Räder höher und schmaler: 559 x 254 mm. Um die Wendigkeit weiter zu verbessern, besitzt das rechte Hinterrad in eingeklappter Stellung eine automatische Nachlenkfunktion.

In der 4-Rad-Version bietet Wirtgen ein optionales Fahrdynamikpaket, womit die maximale Fahrgeschwindigkeit auf bis zu 12 km/h erhöht wird.

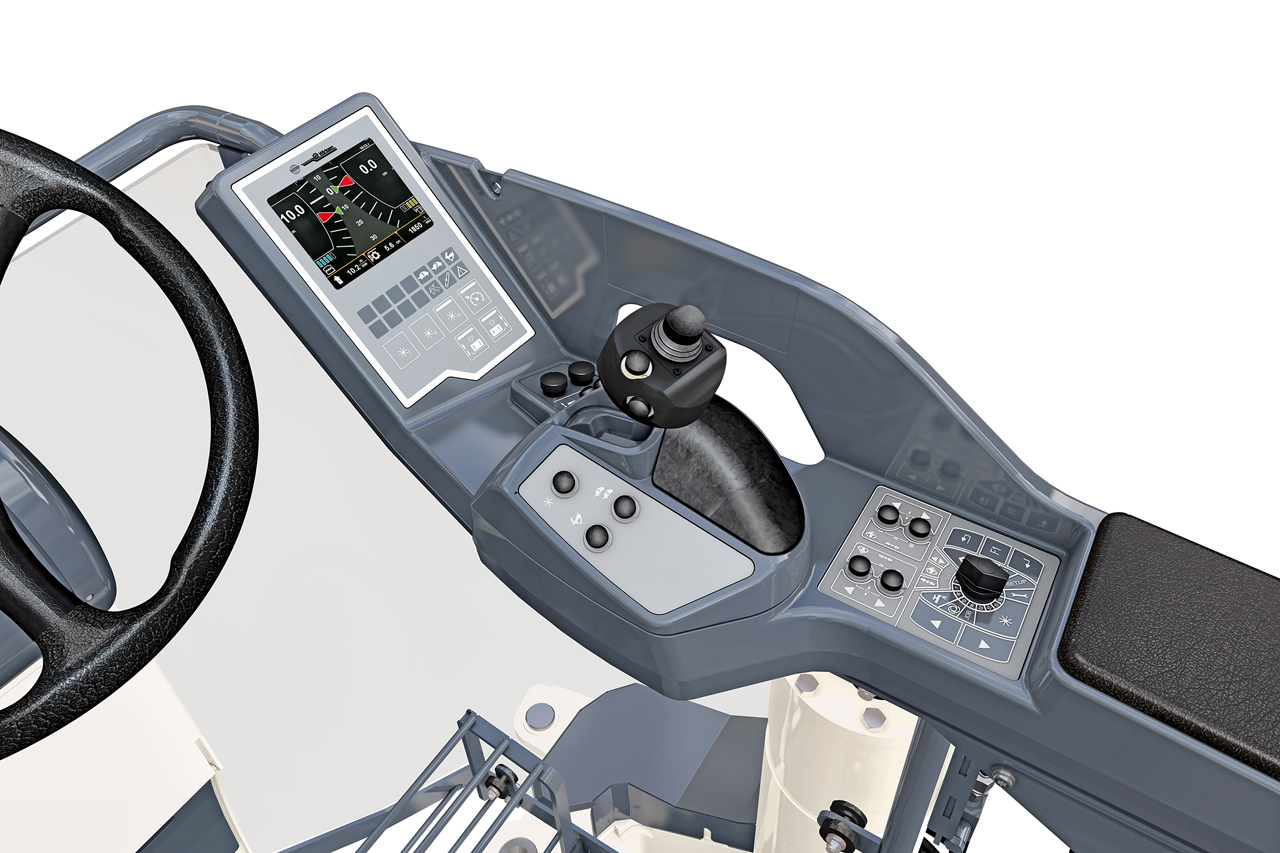

Die Multifunktionsarmlehne mit dem Bediendisplay und mehreren Automatikfunktionen

Wirtgen hat in die neuen Kleinfräsen eine Vielzahl an Zusatz- und Automatikfunktionen implementiert. Hierzu gehört etwa das vollständig in die Maschinensteuerung integrierte Nivelliersystem Level Pro Plus. Die Wirtgen-Eigenentwicklung regelt den voreingestellten Sollfrästiefenwert ? bei beiden Modellen bis zu 210 mm ? durch Wegmesssensoren in den Kantenschutz-Hydraulikzylindern. Der aktuelle Status wird auf einem Farbdisplay links vom Fahrer angezeigt. Mit dem neuen System verspricht Wirtgen "hochwertige, präzise Fräsergebnisse".


Wirtgen W50 Ri - Technische Daten:

• Fräsbreite: 500 mm
• Frästiefe: 0-210 mm
• Linienabstand: 15 mm
• Anzahl der Fräsmeißel: 60
• Schnittkreisdurchmesser: 750 mm
• Motor: Deutz TCD 4,1 L4 mit Wasserkühlung
• Zylinder: 4
• Hubraum: 4.100 ccm
• Leistung: 105 kW / 143 PS
• Abgasstufe: EU Stage 3B / US Tier 4 Interim
• Theoretischer max. Kraftstoffverbrauch: 28,2 l/h
• Praktischer Kraftstoffverbrauch im Baustellenmix: 11,3 l/h
• Elektrische Anlage: 24 V
• Kraftstofftank: 230 l
• Hydrauliköltank: 63 l
• Wassertank: 600 l
• Fräswalzenantrieb: mechanisch
• Fräsgeschwindigkeit: 0-48 m/min (0-2,9 km/h)
• Fahrantrieb: hydraulisch/Allrad
• Fahrgeschwindigkeit Standard: 0-100 m/min (0-6 km/h)
• Fahrgeschwindigkeit Option: 0-200 m/min (0-12 km/h)
• Anzahl Räder: 3 (optional 4)
• Gurtbreite Abwurfband: 350 mm
• Theoretische Abwurfbandkapazität: 80 m3
• Länge x Breite x Höhe: 3.960 x 1.620 x 2.400 mm
• Abwurfband Länge x Breite x Höhe: 6.100 x 817 x 1.300 mm
• Betriebsgewicht: 7.120 kg

Wirtgen W60 Ri - Technische Daten:

• Fräsbreite: 600 mm
• Frästiefe: 0-210 mm
• Linienabstand: 15 mm
• Anzahl der Fräsmeißel: 70
• Schnittkreisdurchmesser: 750 mm
• Motor: Deutz TCD 4,1 L4 mit Wasserkühlung
• Zylinder: 4
• Hubraum: 4.100 ccm
• Leistung: 105 kW / 143 PS
• Abgasstufe: EU Stage 3B / US Tier 4 Interim
• Theoretischer max. Kraftstoffverbrauch: 28,2 l/h
• Praktischer Kraftstoffverbrauch im Baustellenmix: 11,3 l/h
• Elektrische Anlage: 24 V
• Kraftstofftank: 230 l
• Hydrauliköltank: 63 l
• Wassertank: 600 l
• Fräswalzenantrieb: mechanisch
• Fräsgeschwindigkeit: 0-48 m/min (0-2,9 km/h)
• Fahrantrieb: hydraulisch/Allrad
• Fahrgeschwindigkeit Standard: 0-100 m/min (0-6 km/h)
• Fahrgeschwindigkeit Option: 0-200 m/min (0-12 km/h)
• Anzahl Räder: 3 (optional 4)
• Gurtbreite Abwurfband: 350 mm
• Theoretische Abwurfbandkapazität: 80 m3
• Länge x Breite x Höhe: 3.960 x 1.620 x 2.400 mm
• Abwurfband Länge x Breite x Höhe: 6.100 x 817 x 1.300 mm
• Betriebsgewicht: 7.500 kg

Weitere Informationen: Wirtgen W 50 Ri und W 60 Ri Webseite und W 50 Ri und W 60 Ri Broschüre

(© Fotos: Wirtgen)

Mehr News aus der Baubranche...

Bauforum24 Artikel (28.05.2014): Betoneinbau mit Wirtgen SP 1500 und SP 1500 L Gleitschalungsfertiger
Bauforum24 Artikel (13.05.2014): Vögele Super 1600-3i Straßenfertiger
Bauforum24 Artikel (24.04.2014): Fotostrecke: Wirtgen und Vögele - CONEXPO 2014
Bauforum24 Artikel (31.03.2014): Wirtgen Surface Miner 2500 SM: Trassierungsarbeiten beim Hafenbau
Bauforum24 Artikel (25.02.2014): Vögele MT 3000-2 Offset bei Autobahn-Sanierung
Bauforum24 Artikel (17.02.2014): CONEXPO 2014: Wirtgen Group zeigt 40 Exponate
Bauforum24 Artikel (11.02.2014): Neue Wirtgen Kaltfräse W 200 Hi
Bauforum24 Artikel (09.01.2014): Trassierung mit Wirtgen Surface Minern
Bauforum24 Artikel (10.12.2013): Nur 57 Stunden: Schnelle Sanierung des Frankfurter Kreuzes
Bauforum24 Artikel (19.08.2013): Sanierung der Start- und Landebahn am City Airport Bremen
Bauforum24 Artikel (11.03.2013): Vögele erhält iF-Award für Fertiger der Highway Class
Bauforum24 Artikel (07.02.2013): Vögele stellt neue Ausziehbohlen AB 500 und AB 600 auf der bauma vor

Bauforum24 TV präsentiert: Wirtgen Group with innovative products at bauma Africa 2013
Bauforum24 TV präsentiert: Wirtgen Surface Mining - Mineral Technology Days
Bauforum24 TV präsentiert: Wirtgen präsentiert während der bauma sechs Innovationen
Bauforum24 TV präsentiert: Wirtgen Mineral Technology Days Branchentreff 2012
Bauforum24 TV präsentiert: Gastredner Stefan Wirtgen - VDBUM Seminar 2012
Bauforum24 TV präsentiert: Das Wirtgen Servicekonzept ? VDBUM 2012
Bauforum24 TV präsentiert: Wirtgen Technologietage 2011
Bauforum24 TV präsentiert: Wirtgen Surfaceminer 4200 SM - bauma 2010
Bauforum24 TV präsentiert: Wirtgen Großfräsen W 200/W 210 auf bauma 2010

[minibaggerfan 0]

War aber Juni 2014 nicht schon

[Bauforum24 1.304]

Hallo minibaggerfan,
laut Wirtgen-Pressemitteilung ist die "Markteinführung ab Juni 2014". Die Mitteilung selbst wurde am Donnerstag, 3. Juli verschickt.

Beste Grüße,
David Zwadlo
