CAT Großbagger 5000er Serie

[Onkel Hotte 2]

Der dritte wenn man genau hinsieht ist nur angebunden.
Er ist doch für den Löffel zum ein-auskippen.
Der Löffel selbst hat auch noch 2 zum öffnen-schließen

←

Auf dem ersten Bild seht ihr auch noch einen

[s w h 6]

Die Firmen Caterpillar und Hitachi verbauen bei einigen Geräten eine hydraulische Parallelkinematik. Um einen konstanten Stellwinkel der Schaufel gegenüber dem Boden zu erzielen, wird dabei ein Steuerzylinder eingesetzt.
Bei Cat Maschinen ist dieser Steuerzylinder zwischen den Auslegerzylindern angeordnet, bei Hitachi Geräten ist der Steuerzylinder nahe des Stielzylinder zwischen Ausleger und Stiel angelenkt.
Über Ölleitungen sind die Steuerzylinder mit den Schaufelzylindern verbunden.
Die beim Arbeitsspiel enstehenden Ölflüsse zwischen den Zylindern sorgen für die Parallelführung des Schaufel.

Bei der Caterpillar Version der hydr. Parallelführung sind jeweils die Ringräume und die Zylinderräume der Steuer- und Schaufelzylinder miteinander verbunden.

Beim Anheben des Auslegers fährt die Kolbenstange des Steuerzylinders aus, womit sich das Ölvolumen des Zylinder erhöht (beruht auf den unterschiedlichen Volumina der beiden Ölräume doppelt wirkender Hydraulikzylinder)
und es kommt zu einem Ölstrom zwischen dem Steuer- und den Schaufelzylindern. Über die Ölleitung saugt der Steuerzylinder aus dem Schaufelzylinder Öl an, die Kolbenstange des Schaufelzylinder fährt somit ein und der Winkel zwischen Schaufel und Stiel ändert sich beim Anheben des Auslegers automatisch ->parallele Schaufelführung.

Bei einer geeigneten Auslegung der Kinematik kann man so eine winkeltreue Schaufelführung erreichen.
Wie bei der mechanischen Parallelkinematik anderer Hersteller ( z.B. Parallelkinematik bei Liebherr, Parallelkinematik über Gelenkgetriebe Tripower bei Terex-O&K,...) muss der Baggerfahrer die Schaufel beim Eindringen ins Haufwerk und beim Anheben des Auslegers nicht Nachsteuern, der Baggerführer wird entlastet und die Gefahr des back-spill Effektes (Zurückfallen von Gestein aus der Schaufel auf den Stiel bei falscher Schaufelstellung während des Anhebens des Auslegers) minimiert.

Grüsse

s w h

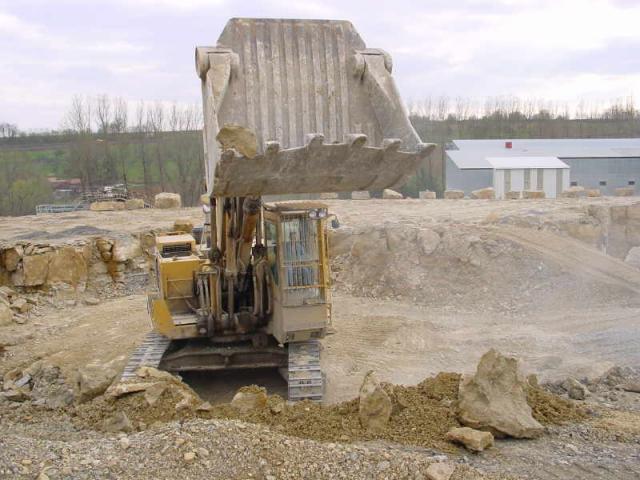

Cat 245B bei der Arbeit

bearbeitet 14. März 2005 von s w h
