Fliegl: Jumbo-Gardinensattel für den Schwermaschinenbau

[Bauforum24 1.347]

Bis zu 39,5 Tonnen schwere Baumaschinen kann Fliegls Jumbo-Sattel SVS 430 (mit Ausnahmegenehmigung) transportieren. Die Fracht ruht auf einem verstärkten Stahlchassis und wird mit einer Planenkonstruktion abgedeckt, die das Be- und Entladen einfach und flexibel gestalten soll.

Bauforum24 TV: Fliegl - Intelligente Fahrzeugkonzepte - IAA Nutzfahrzeuge 2012 Video Beitrag


Die Riedl & Stöcker GmbH transportiert mit diesem Auflieger von Fliegl Spezialmaschinen an Montageorte in ganz Deutschland. Hier stellt der Dienstleister mit Sitz in Hagen und Leipzig Anlagen für die kunststoffverarbeitende Industrie auf, zum Beispiel Pressen und Spritzgusssysteme. Zur Ladungssicherung besitzt der Trailer zahlreiche kräftige Rungentaschen, Ring- und Klappzurrösen, die jeweils bis zu zehn Tonnen belastbar sind.

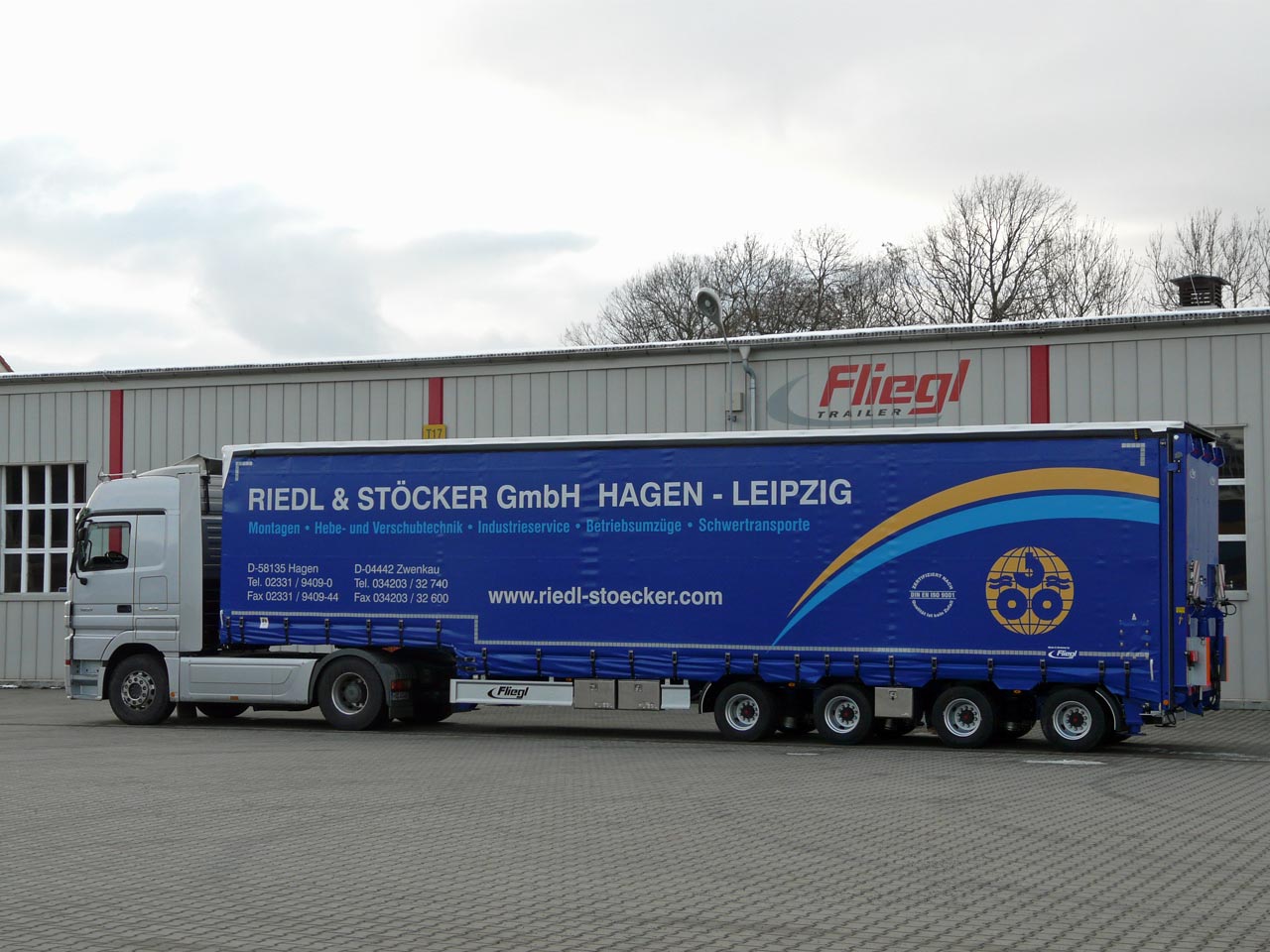

Fliegl Jumbo-Gardinensattel SVS 430 transportiert Baumaschinen mit fast 40 Tonnen Gewicht.

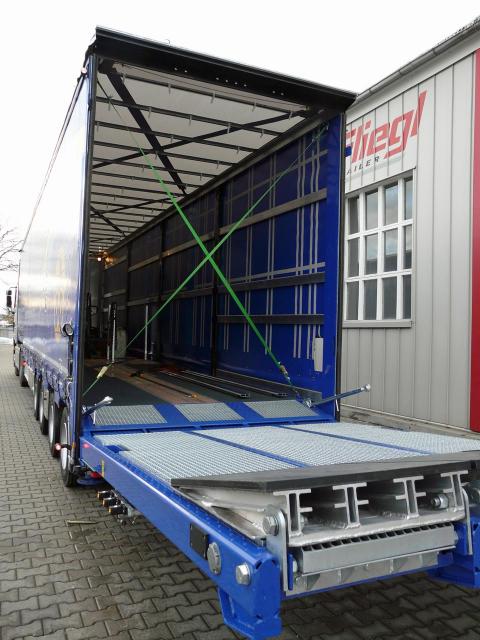

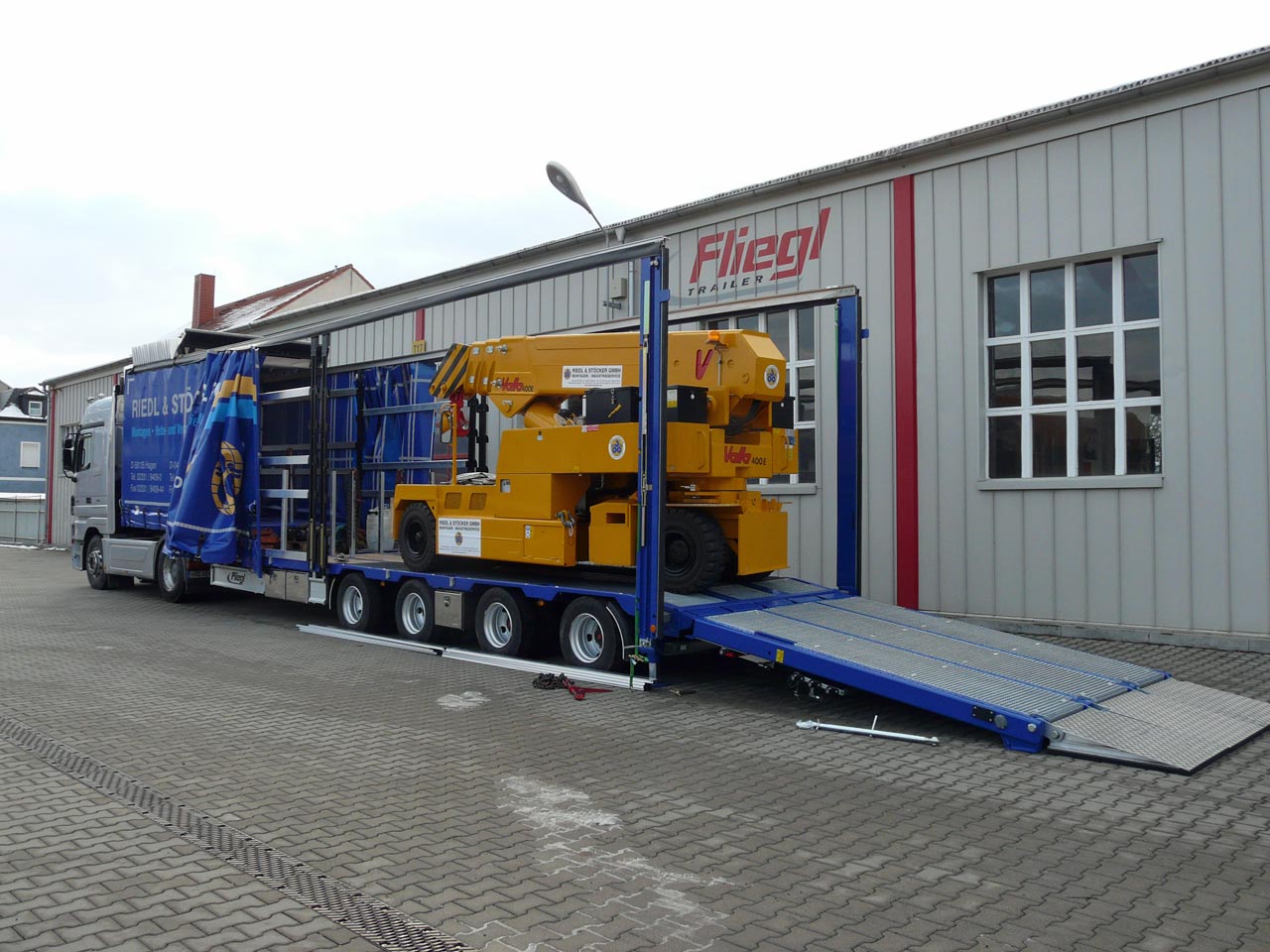

Sie fixieren einen Mobilkran, der über eine verstärkte Stahlrampe auf das Tiefbett rollt. Inklusive ihrer drei Aluminium-Klappkeile hat die hydraulische Rampe eine Länge von 4,10 Metern. Sie reicht über die gesamte Fahrzeugbreite und ist - wie die Heckschräge - mit verzahntem Gitterrost belegt. Auf der Ladefläche wurde 30 Millimeter Hartholzboden verarbeitet, auf dem Schwanenhals sowie im Bereich der Radkästen Stahl-Riffelblech mit Antirutschbeschichtung. Festen Stand beim Verladen gewährleistet eine hydraulische Heckabstützung.

Der SVS 430 von Fliegl.

Der Planenaufbau ermöglicht die seitliche Beladung des Vierachsers ebenso wie den Zugriff von oben. Die Heckrungen lassen sich hydraulisch um jeweils 400 Millimeter verbreitern, ein mechanisches Hubdach schafft zusätzliche 380 Millimeter Spielraum, das Schiebeverdeck kann in beide Richtungen geöffnet werden. Mit Hilfe flexibler Steckrungen verstaut der Fahrer das Kran- und Montagezubehör. Die beiden letzten Achsen des Jumbo-Gardinensattels sind elektrohydraulisch nachlaufgelenkt inklusive Funkfernbedienung. Eine Zentralschmieranlage versorgt die Achsen und die Lenkung.

Hohe Tragkraft, einfaches Be- und Entladen, hohe Sicherheit: das ver-
spricht Fliegl mit seinem SVS 430 als Symbiose von Tieflader und
Schiebegardinen.

Die technischen Daten des Fahrzeugs laut Hersteller im Überblick:

Gesamtgewicht (technisch): 51.000 kg
Nutzlast (technisch): 39.500 kg
Leergewicht ca.: 11.500 kg
Gesamtlänge ca.: 13.750 mm
Gesamtbreite max.: 2.550 mm
Schwanenhalslänge ca.: 4.050 mm
Innenlänge Tiefbett inkl. Heckschräge ca.: 9.500 mm
Innenbreite ca.: 2.480 mm
Seitliche Durchladehöhe Schwanenhals ca.: 2.600 mm
Seitliche Durchladehöhe Tiefbett ca.: 3.000 mm
Innenhöhe Schwanenhals ca.: 2.690 mm
Innenhöhe Tiefbett ca.: 3.090 mm
Ladehöhe im Tiefbett ca.: 920 mm

Weitere Informationen: Fliegl Fahrzeugbau Webseite

(© Fotos: Fliegl)
