Zwei Liebherr-Raupenkrane LR 1750: komplexer Tandemhub in Bremerhaven

[Bauforum24 1.291]

Auf dem BLG Offshore-Terminal ABC-Halbinsel in Bremerhaven wurde das Jacket, die Gründungsstruktur für die Umspannplattform des Offshore-Windparks "Borkum West II", mit zwei Liebherr 750-Tonnen-Raupenkranen montiert. Die Herausforderung bestand dabei nicht nur darin, eine besonders schwere Last gemeinsam zu heben. Vielmehr mussten die beiden Krane mit dieser Last am Haken auch noch 70 m weit verfahren.

Bauforum24 Artikel (17.09.2012): AREVA Wind übernimmt Liebherr-Mobilkran LTM 1400-7.1 in Bremerhaven


Das 600 t schwere Oberteil des Jackets musste auf das 900 t schwere Unterteil aufgesetzt werden. Dazu wurden zwei Liebherr Raupenkrane des Typs LR 1750 gleicher Konfiguration eingesetzt: 42 m Hauptausleger, 28 Wippspitze und 31 m Derrickausleger mit 260 t Schwebeballast.

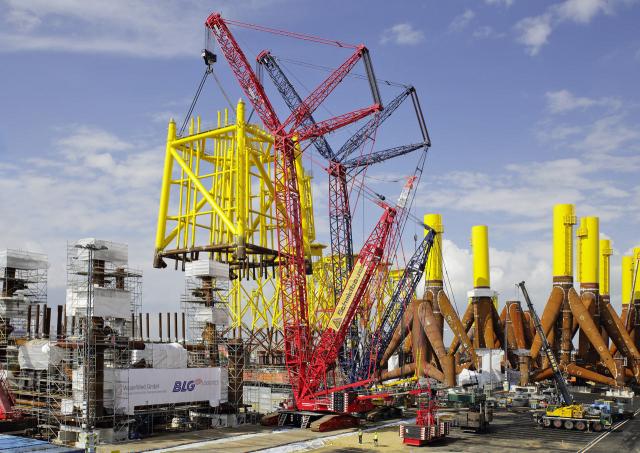

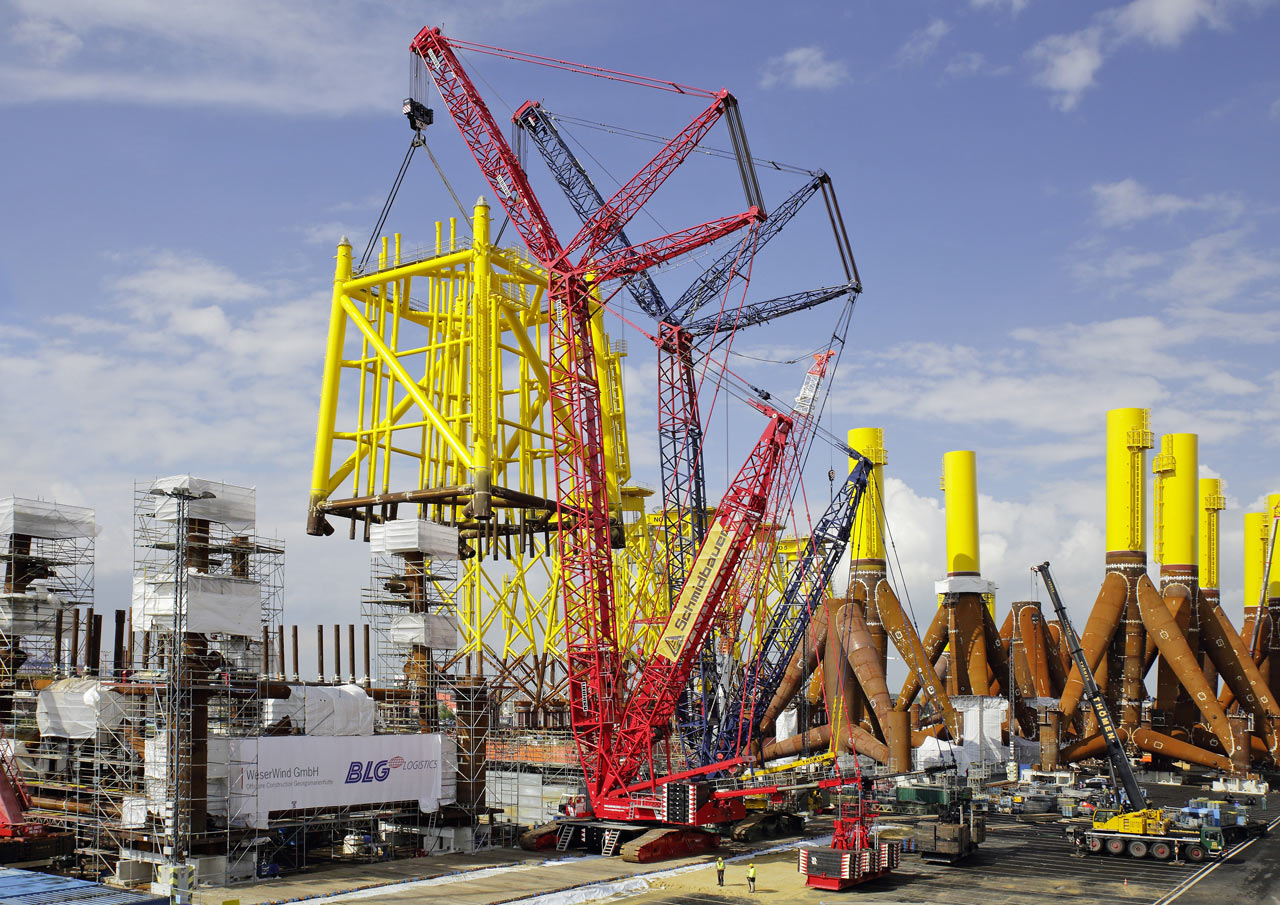

Zwei Liebherr Raupenkrane LR 1750 heben die Gründstruktur der Umspannplattform des
Offshore-Windparks "Borkum West II" nicht nur, sondern verfahren die Last am Haken über eine
Distanz von 70 Metern.

Das gesamte Engineering sowie die Feinabstimmung und Planung des Kraneinsatzes hatten die Spezialisten des Kran- und Schwerlastunternehmens Schmidbauer im Auftrag der BLG übernommen. Eine detailgenaue Kranstudie simulierte den Hub dabei in allen Phasen. Besonderes Augenmerk wurde auf die Störkanten sowie den Bodendruck und die Hakenhöhe gelegt. Nachdem die Krane auf einem speziellen Sandbett mit Last-verteilmatten in Position gefahren waren, erfolgte das An-schlagen mit zwei zusätzlichen Hilfskranen. Auf engstem Raum mussten vier 400-t-Schäkel installiert werden, wobei der Schäkel-Bolzen hierbei bereits 75 kg wiegt.

Das Jacket-Oberteil wurde nun von seiner Montageplattform losgeschweißt und der Hub konnte dank guter Wetterbedingungen sofort beginnen. Die Krane mussten das Jacket absolut synchron aus dem Gerüst herausheben. Dann erfolgte die Querfahrt, wobei hier mittels mehreren Einweisern darauf geachtet wurde, dass der Abstand der beiden Raupenkrane immer gleich blieb. Schon beim ersten Ansetzen wurden die vorgegebenen Positionen zum Absetzen und Anschweißen exakt getroffen und der Zusammenschluss von Ober- und Unterteil konnte beginnen. Im nächsten Schritt musste die Last noch bis zur Beendigung der Schweißarbeiten für zwei volle Tage gehalten werden. Abschießend erfolgte dann das Aushängen der Schäkel und Seile in 50 m Höhe. Dazu kam ein 450 Tonnen Teleskopkran mit Wippspitze zum Einsatz.

Bauforum24 TV: Liebherr Schnelleinsatzkran 65 K im NordBau 2012 Video Beitrag


Aufgrund der Auslastungssituation der Schmidbauer-eigenen Geräte wurden zwei Liebherr-750-Tonner von Mitbewerbern eingesetzt. Auf dem Offshore-Terminal ABC-Halbinsel in Bremerhaven werden Gründungsstrukturen für Offshore-Windparks zwischengelagert und auf Errichterschiffe zur Installation auf See verladen. Hersteller der Gründungsstrukturen ist die WeserWind GmbH Offshore Construction Georgsmarienhütte, die hier mit der BLG Logistics Solutions GmbH & Co. KG im Bereich der Transport- und Lagerlogistik zusammenarbeitet. Die BLG bietet ganzheitliche Logistiklösungen für die Offshore-Windindustrie, von der Beschaffung über die Produktion bis zur Installation auf See.

Herstellerinformationen: Firmengruppe Liebherr Firmenprofil

(© Foto: Liebherr)
