Islisbergtunnel / Schweiz

[tunnelmani 143]

Dann wollen wir mal weiterbohren.
Bilder 35+36

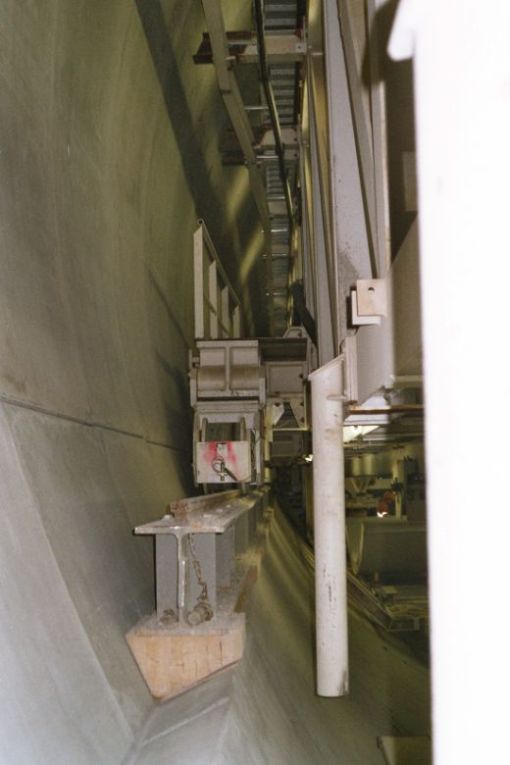

Blick zurück auf Laufrollen des NL 1 welche sich auf fortlaufend versetzte Vorlegegleise abstützen.

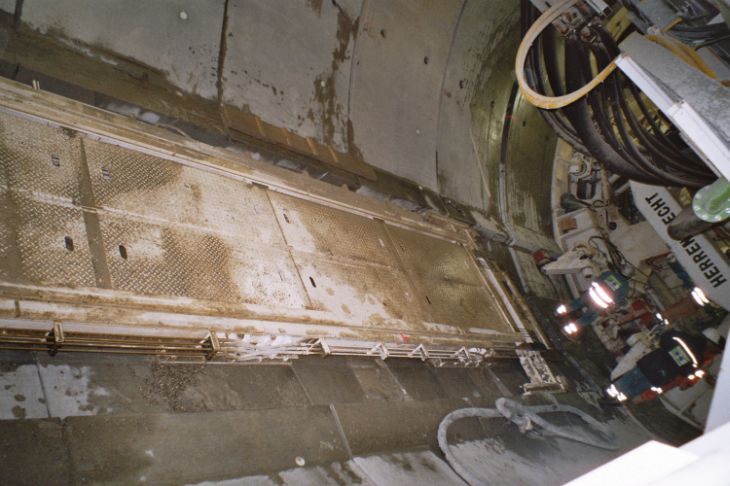

Zufuhr der Tübbinge unter NL 1 mit Vaakumgreifer

[tunnelmani 143]

Bilder 37+38 :

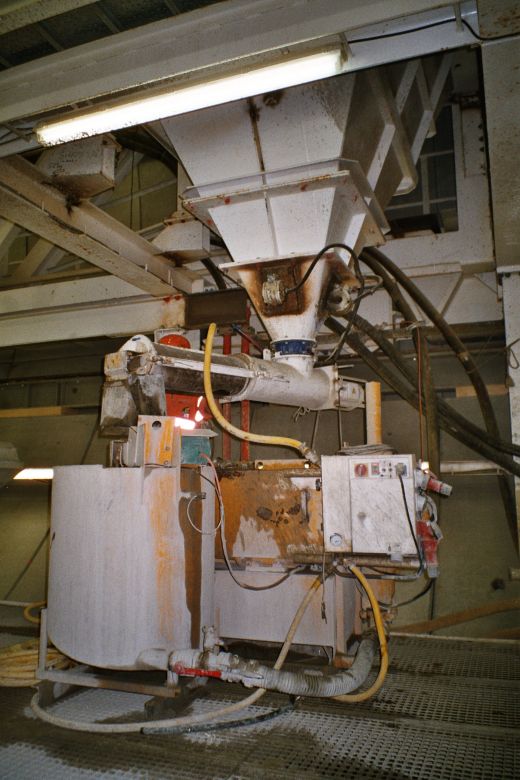

Mörtelpumpe zum Verfüllen des Ringspalts zwischen Fels und Sohltübbing

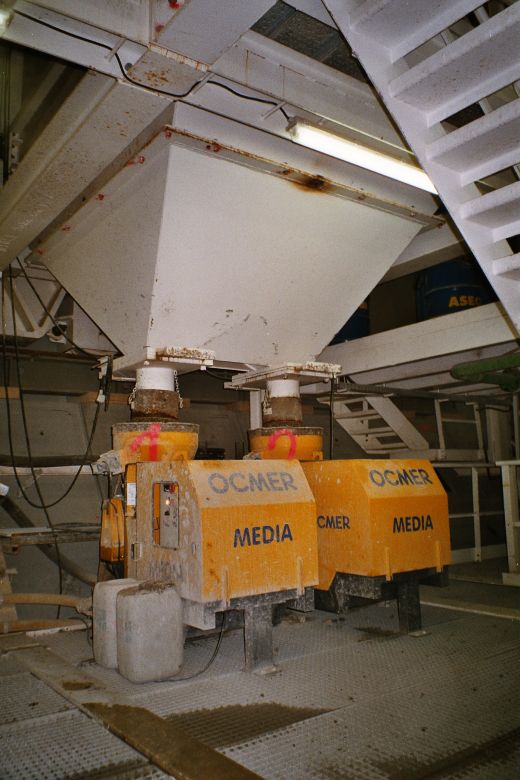

Perlkiesförderer zum Verfüllen des Ringspalts zwischen Fels und Ulmen- sowie Firsttübbingen.

bearbeitet 21. August 2005 von tunnelmani

[tunnelmani 143]

Bilder 39+40 :

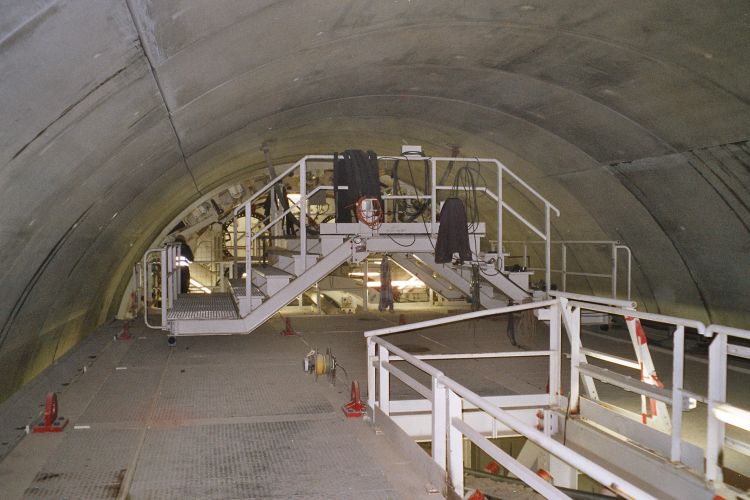

Blick zurück auf Oberdeck des NL 1 mit Podestwagen für die Perlkieshinterfüllung

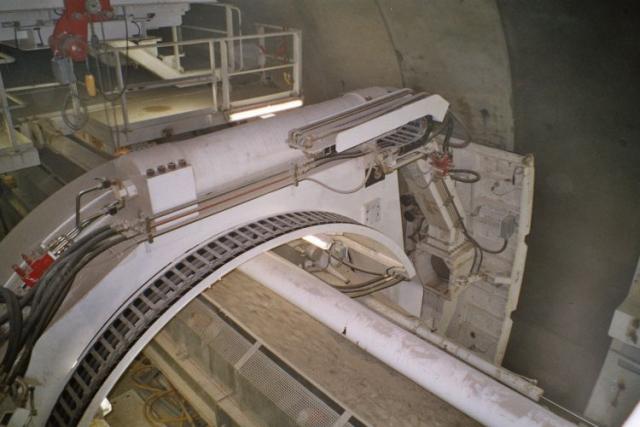

Blick auf das TBM-Förderband sowie das Tübbingversetzgerät ( Erektor )

[tunnelmani 143]

Bilder 41+42 :

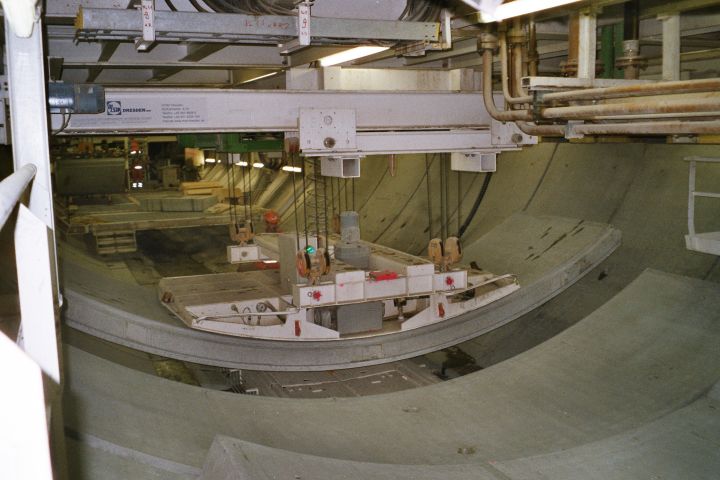

Blick auf untere Tübbingzuführung. ( Schreitwerk )
Blick auf Podestwagen für Perlkieshinterfüllung, Blick Richtung Vortrieb.

[tunnelmani 143]

Bilder 43 + 44 :

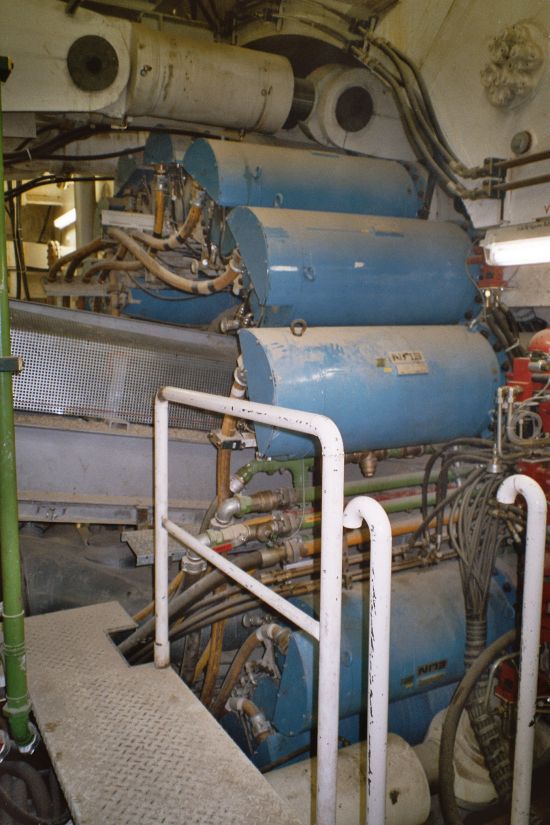

Blick auf die Antriebsmotoren

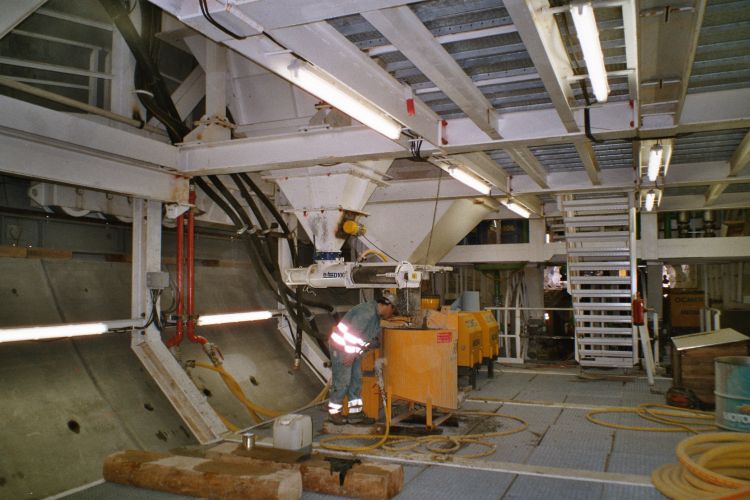

Unterdeck des NL 1 mit Mörtelpumpe und Perlkiesförderer
