Optimierung/Umbau Radladerschaufel

[schnädderle 491]

Hallo zusammen,

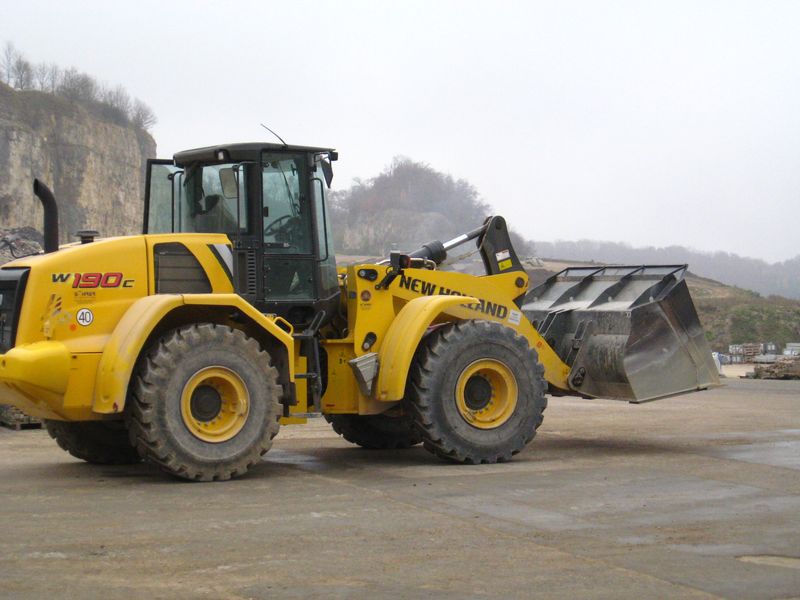

habe erst kürzlich ne Modifizierung einer Radladerschaufel von einem NH W190 C/Fa. SRT-Bader,Hülben durchgeführt.Diese Firma bearbeitet und handelt mit Schüttgut wie Kies,Split,Schotter,aber auch mit Mauer- und Pflastersteine.
Serienmässig ist an der Schaufel ein 3-teiliges Unterschraubmesser angebaut,das beim Steine verladen wegfällt,weil die Steine die Schrauben vom Messer abschlagen.
Kunde hatte 3 Vorgaben gestellt:
-Umbau auf Unterschweissmesser
-Volumenerweiterung um 0,4 m³
-Schaufelrückwand erhöhen,damit bei Schaufel füllen und einkippen kein Schüttgut hinter die Schaufel auf den Hubrahmen/Lagerstellen fällt

Genauerer Angaben seitens des Kunden gabs nicht,er meinte nur,ich solls machen wie ich will,nur muss es nachher passen.....
Alsogutalso........

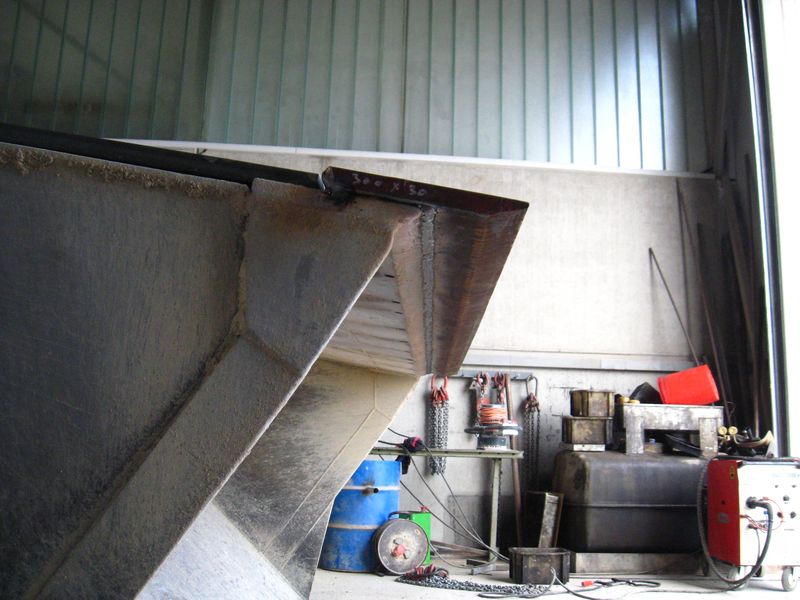

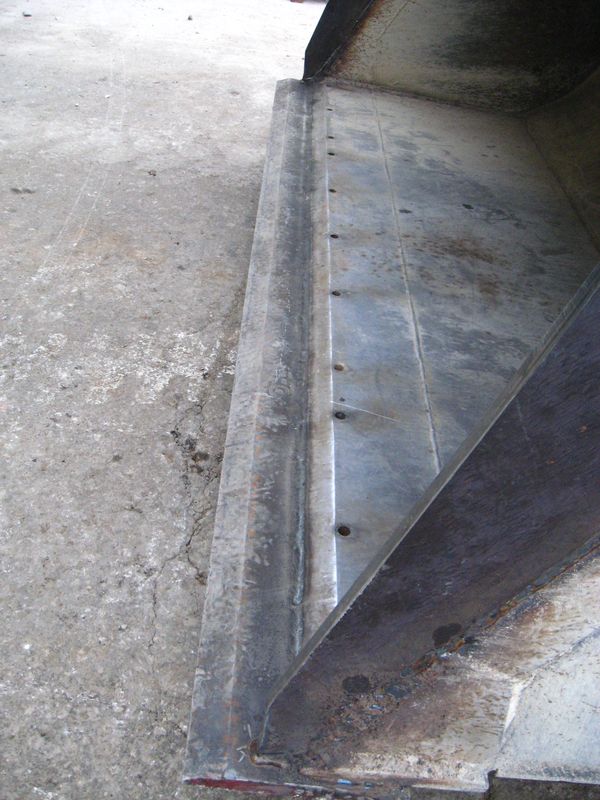

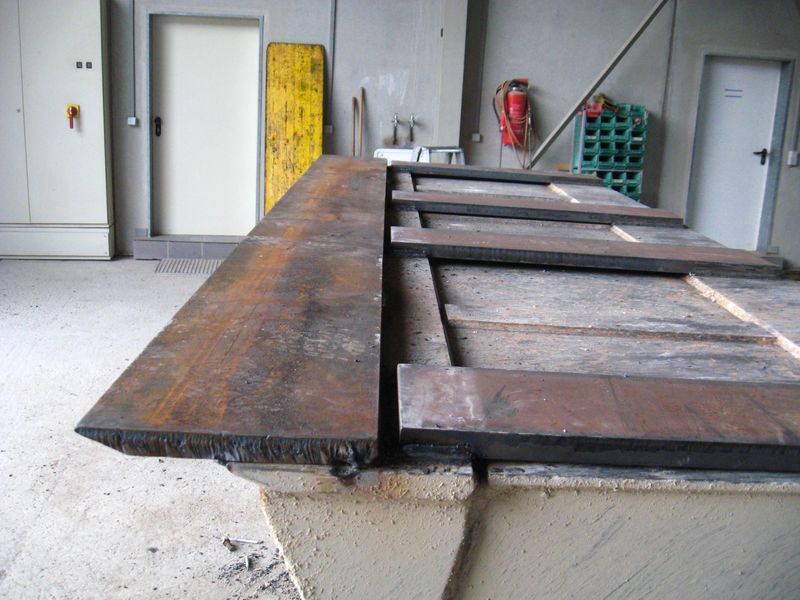

Erst mal ein Hardox-Verschleissmesser 2800x300x30 mm anstelle des alten Unterschraubmessers angeschweisst

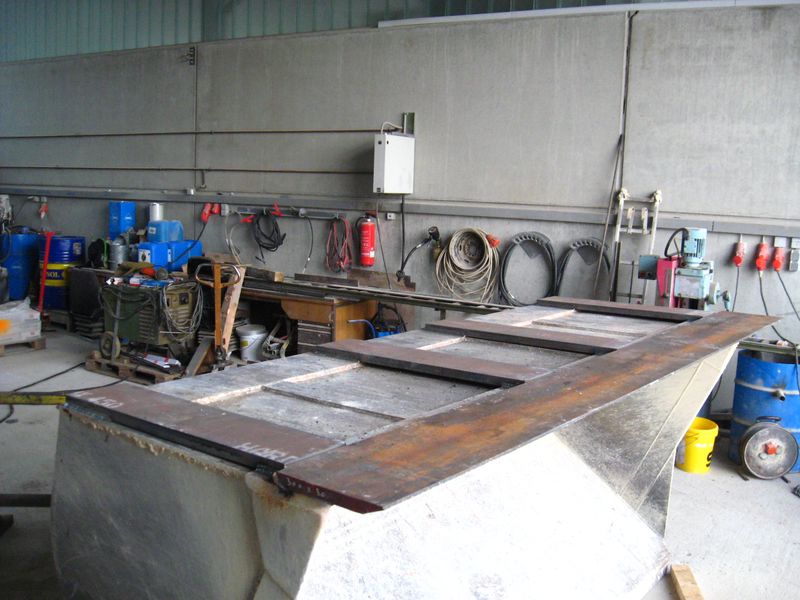

dann 4 Streifen Hardox-Platten 1100x200x30 mm (damit die Schaufel eben auf dem Boden aufliegt)

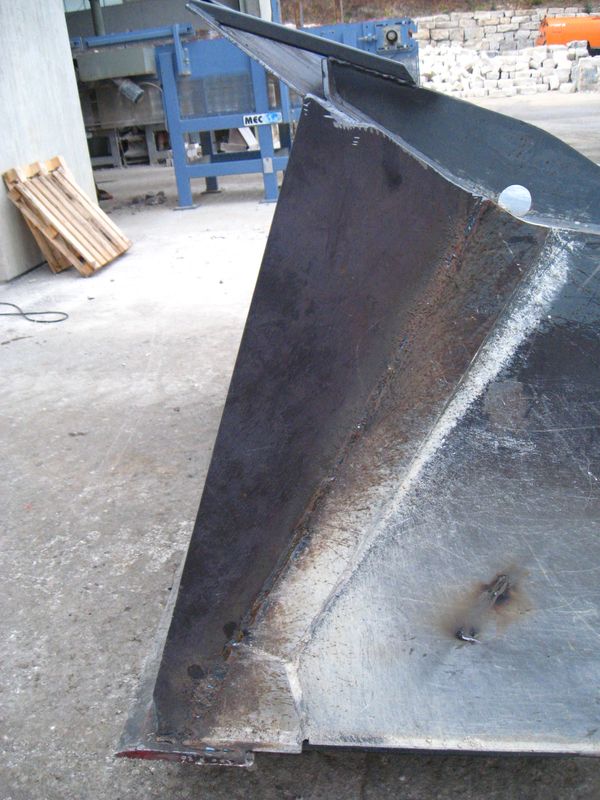

dann sie Seitenwanderhöhung zugeschnitten und eingeschweisst

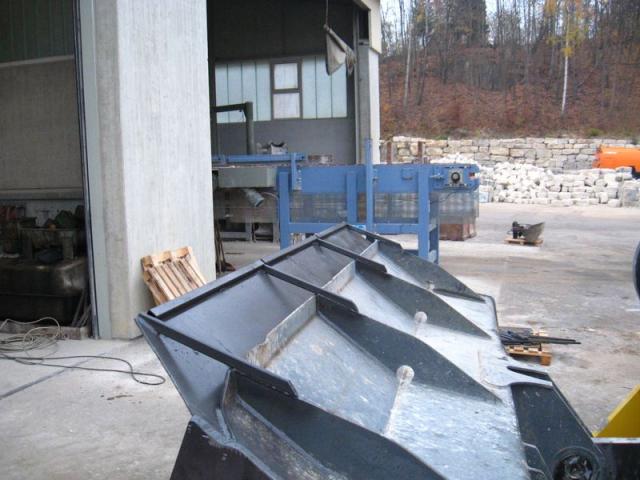

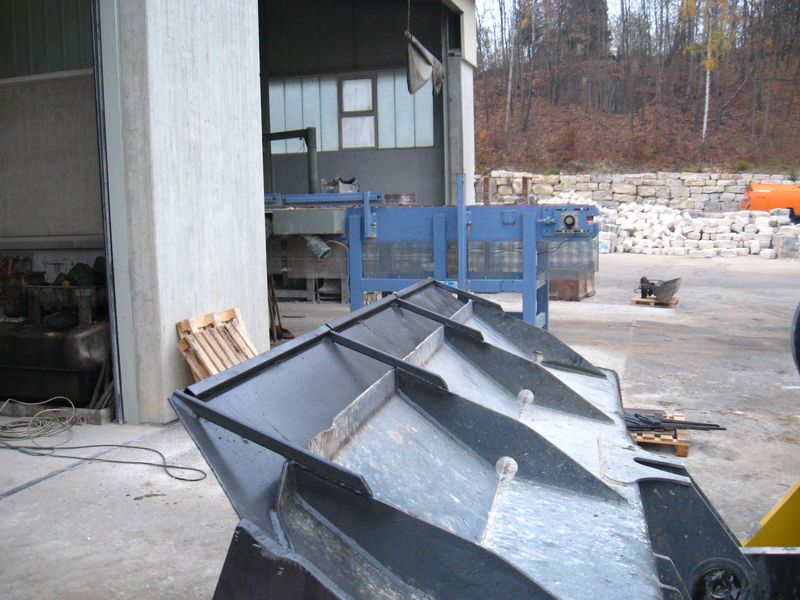

und zu guter letzt die Rückwanderhöhung eingeschweisst und mit Streben verstärkt

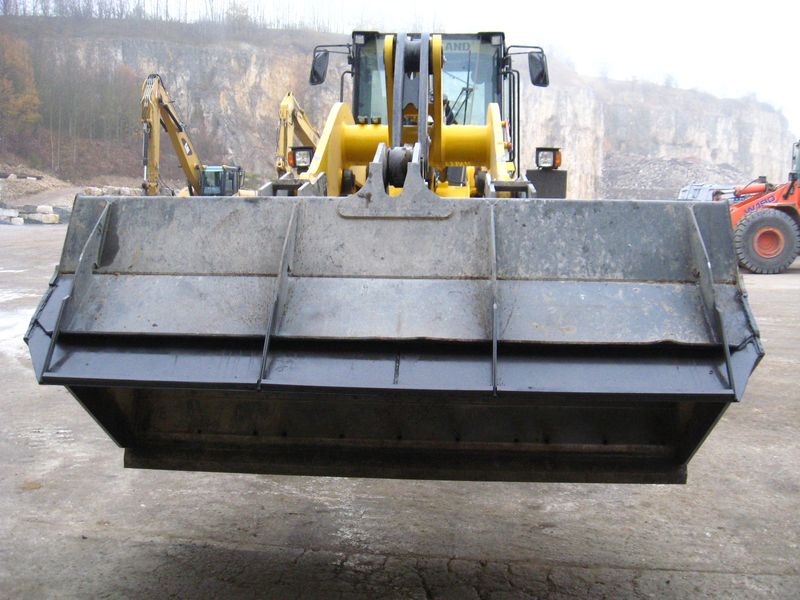

Voilà,Testfahrt bestanden,Kunde zufrieden.

bearbeitet 13. November 2011 von schnädderle

[Raddel 4]

Na ja ich sach mal so, schön is was anderes aber soll ja nur halten und das scheint es mir zu tun.
Mfg Raddel

[Grabmanager 0]

Na ja ich sach mal so, schön is was anderes aber soll ja nur halten und das scheint es mir zu tun.
Mfg Raddel

Jaja die ewigen Motzer....
Zeig mal ne Schweissnaht von dir.Kannst überhaupt schweissen oder nur kleben??

[Raddel 4]

Ich kann schweißen sowohl Schutzgas als auch Elektro und ich will gar nich Motzen, wenn er Bilder einstellt gehe ich davon aus das er Feedback möchte, und nach meinem Empfinden sind die Schweißnähte zwar alle sauber ausgeführt und soweiter, jedoch kann man die übergänge zwischen original und angeschweißtem etwas harmonischer machen, aber ich weiß das das so Schönheitsdinge sind, die in der Praxis oftmals nicht gemacht werden weil es Zeit und somit Kostenaufwändig ist. Vielleicht hätte ich das von Anfang an so schreiben sollen.
Tut mir leid das das für Missverständnisse gesorgt hat und ich habe ja schon geschreiben das ich davon überzeugt bin das die Schippe hält.
Also nochmal, auf die Funktion hin ist das saubere Arbeit, aber ich bin ab und zu jemand der es dann Optisch auch perfekt haben möchte und das ist halt oftmals nicht machbar.
In diesem Sinne
Mfg
Raddel

[Jüno 64]

Hast du die Lücke zwischen Unterschweißmesser und zusätzlichem Verschleißstreifen ausgeschweißt? Wir setzen zu 90% ( es sei denn, unsere Konstruktionabteilung plant was anderes) bei Schwergutschaufen die UMesser auf Stoß und verschweißen dann, weil das die Schubkräfte besser aufnimmt. Aber ansonsten gefällt mir dein Werk schon ganz gut. Sicherlich hast du das Vorwärmen nicht vergessen oder:)
