Im Auftrag der Enercon GmbH errichtete MAXIKraft Kran- und Schwerlastlogistik im mittelhessischen Breidenbach eine Windkraftanlage vom Typ Enercon E-101 mit einer 3-Megawatt-Turbine. Bei der Montage des Rotors setzte MAXIKraft einen Terex CC 6800 Raupenkran ein, der für diesen Hub mit einem Wind-Kit ausgerüstet war, welches Terex in Zusammenarbeit mit MAXIKraft konstruiert hat.

Bauforum24 auf facebook

Das Anbringen des Rotors an der Gondel ist buchstäblich der ?krönende Abschluss" beim Bau einer Windkraftanlage. In Breidenbach forderte dieser Hub dem MAXIKraft-Team höchste Konzentration ab. Schließlich galt es, das 130 Tonnen schwere Windrad mit einem Rotor-Durchmesser von 101 Metern auf eine Höhe von 133 Metern an die Nabe zu heben.

Um den Terex CC 6800 für diese Aufgabe vorzubereiten, kam erstmals bei diesem Krantyp ein Wind-Kit S1 zum Einsatz, mit dem sich ein Standardkran zu einem Spezialkran für Windkraftanlagen umrüsten lässt. ?Der entscheidende Vorteil solch eines Wind-Kits liegt darin, dass sich unser Standardkran damit den immer höher werdenden Windkraftanlagen anpassen lässt ? er wächst quasi mit. Dieses Konzept erhöht nicht nur den Gebrauchsnutzen des Krans, sondern auch dauerhaft die Wirtschaftlichkeit für uns als Betreiber", erklärt Steffen Lehmann, Disponent für Großkräne bei MAXIKraft.

Die Umrüstung zur Nutzung des Wind-Kits beschreibt Terex als weniger aufwändig als bei einer herkömmlichen Mast-Montage. Außergewöhnlich sei demnach nur der erforderliche Superlift-Ballast beim Aufrichten.

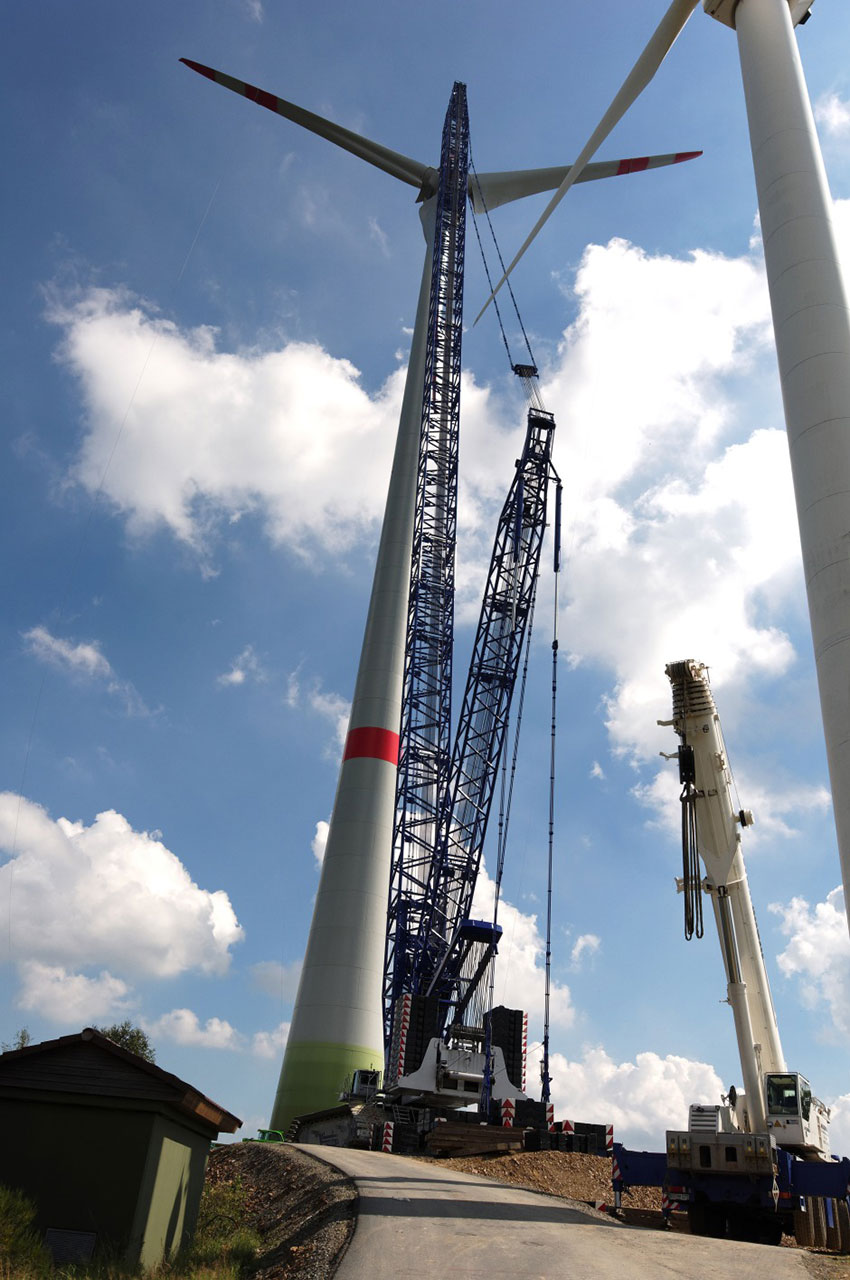

Der Terex CC 6800 hebt mit speziellem Wind-Kit einen
Windkraftrotor auf 133 m Höhe.

Für den Hub in Breidenbach operierte der Terex mit einer Ausladung von 32 Metern. Um das Gewicht sicher in die Höhe zu bringen, war der Kran mit einem Oberwagen-Ballast von 250 Tonnen ausgerüstet und mit einem Zentral-Ballast von 80 Tonnen. Der Superlift-Ballast betrug während des Hubs 120 Tonnen.

Zufrieden mit dem ersten Einsatz eines Wind-Kits am CC 6800 zeigte sich auch der Kranführer Raik Hanisch: ?Die Herausforderung bei solch einem Hub besteht darin, den Rotor in der Luft zu drehen und in die senkrechte Montageposition zu bringen. Da der Mast mit dem Wind-Kit sehr gerade steht, befindet er sich sehr nahe am Drehpunkt des Krans ? das erweist sich beim Manövrieren natürlich als überaus vorteilhaft."
