Terex Raupenkran CC6800: beengter Einsatz im Chemipark Luxi/China

[Bauforum24 1.277]

Am 18. März 2011 kam bei der Luxi Chemical Group Co., Ltd ein Terex CC6800 Gittermast-Raupenkran zum Einsatz ? zum ersten Mal in China. Die Last, ein 462 Tonnen schwerer Reaktor von 35,4 m Höhe und 2,4 m Durchmesser lag deutlich innerhalb der Leistungsgrenzen des Krans.

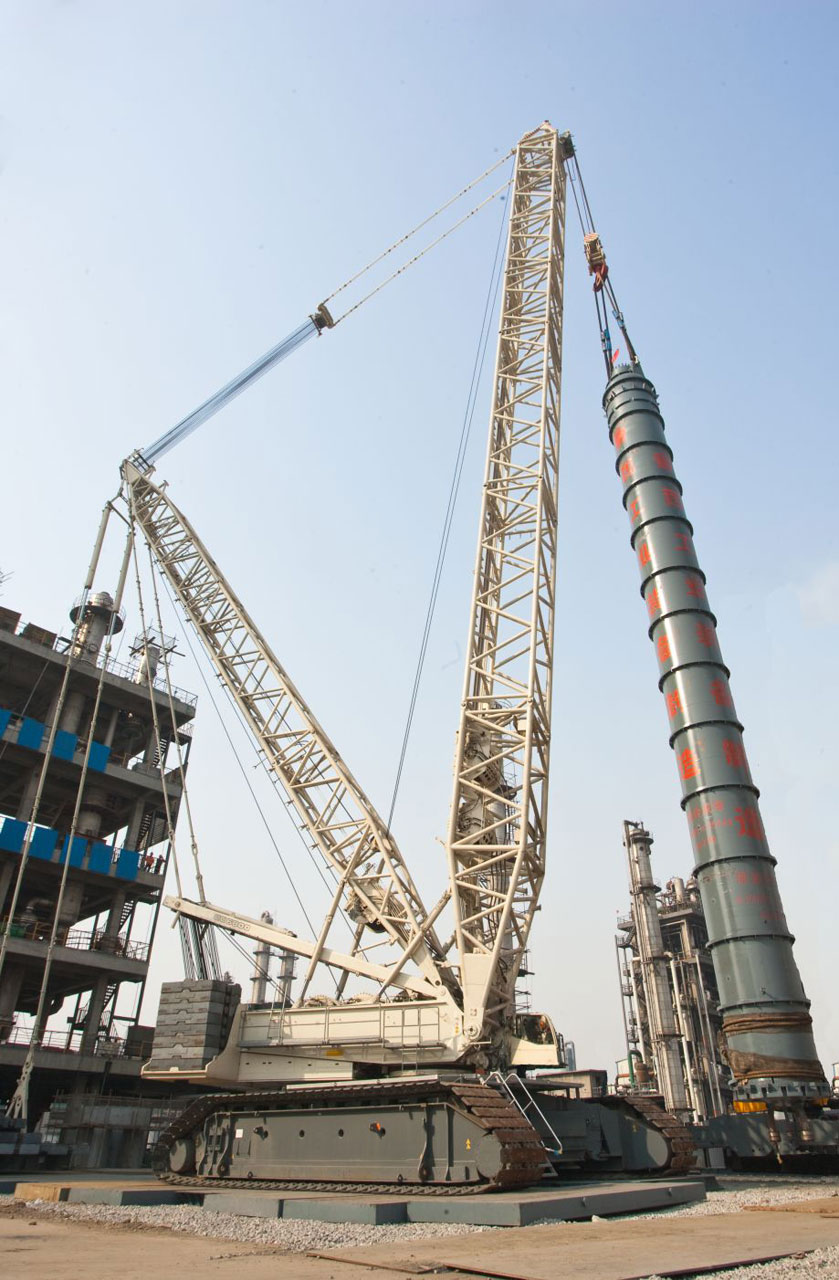

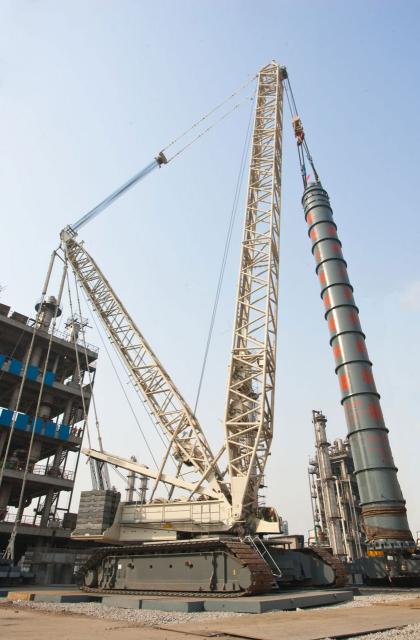

Terex CC6800 im Chemipark Luxi

Die Arbeit begann am frühen Morgen. Anwendungsingenieure von Terex Cranes waren zur Unterstützung der Premiere vor Ort. Der Terex CC6800, dessen Tragfähigkeit 1.250 t beträgt, war mit 60 m Hauptausleger in SSL-Konfiguration ausgerüstet, um den Reaktor auf einen 3,60 m hohen Sockel zu heben. Um die hohen Lastanforderungen innerhalb der beengten Platzverhältnisse erfüllen zu können, wurde ein Superlift-Radius von 18 m bei 100 t Gegengewicht gewählt.

Zaho Yuting, Leitender Ingenieur der Luxi Chemical Group merkte an: ?Der Terex CC6800 ist sehr zuverlässig und überraschend einfach zu bedienen. Der gesamte Hubvorgang lässt sich präzise und klar mittels der beiden integrierten redundanten IC-1 Steuersysteme kontrollieren. Das ?Vario Superlift System", das eine Änderung des Radius der Gegengewichtsplatte während des Hubes erlaubt, sorgte für optimale Bedingungen, da es das Problem der beengten Platzverhältnisse lösen half: So konnte der Reaktor sicher gehoben und präzise auf seinem Sockel abgesetzt werden."
Der Hub wurde in weniger als drei Stunden erfolgreich abgeschlossen. Mit dem Terex CC6800 wurden am selben Standort noch weitere Einsätze durchgeführt, darunter der Hub eines 416 Tonnen schweren Ammoniakkonverters sowie mehrerer Strukturbauteile mit Gewichten von 100 - 200 t. Insgesamt nahm das Luxi Chemieprojekt etwa einen Monat in Anspruch.

Terex CC6800 - Details

Mit laut Terex hohen Tragfähigkeiten in allen Arbeitsbereichen erreicht der CC6800 Gittermast-Raupenkran eine Nenntraglast von 1.250 t, ein Lastmoment von 13.840 t, sowie eine Rollenhöhe von 216 m. Der Superlift-Radius ist einstellbar von 15 m bis 24 m. Dank der stark vereinfachten Montageverfahren lässt sich der Kran in kurzer Zeit aufrüsten, mit den eigentlichen Hubarbeiten kann schnell begonnen werden. Der CC6800 erreicht Fahrgeschwindigkeiten von 1,1 km/h; ein leistungsstarker Quadro-Drive und das hydraulikunterstützte Verbolzungssystem der Auslegerabschnitte gehören zur Serienausstattung - so Terex.

Mehr News aus der Baubranche...

Bauforum24 TV Video: Terex AC 100/4 mit neuer Kabine

Herstellerlink: Terex Cranes

(Fotos: Terex Cranes)

[eraser2704 0]

Beim Lastmoment sind wahrscheinlich "mt" gemeint?
