Kamerasysteme für Turmdrehkrane

[Gast Beat]

Das hört sich so vorwurfsvoll an?!

Ne, ne! Im Gegenteil. Das finde ich sehr gut das hier Leute sind, wo mit Produkten arbeiten, oder in Deinem fall vertreiben. So weis man wen man Fragen muss, wen man wieder mal solch eine Kamera auf einem Kran braucht.

Ich musste ja mein Kamerasystem wieder zurückgeben. Dies war eh nur gemietet. So kann man ja mal auch einen anderen Hersteller berücksichtigen, und von denen was testen

[krani 0]

Stehe für Info's Jederzeit zur Verfügung

Grüße
Krani

[krani 0]

So, ich möchte Euch mal Bilder zeigen, wie ein mögliches Kamerasystem an der Laufkatze aussehen kann.
Das System besteht aus einer Motorzoomkamera/Katzkamera, einem Videofunksender/Datenempfänger, Videofunkempfänger/Datensender, Bedieneinheit zur Steuerung der Motorzoomkamera und dem Display.
Dieses System wird u.a. für Turmdrehkrane und Mobilkrane/Autokrane eingesetzt. Die Spannungsversorgung der Kamera und des Videofunksenders wird bei einem TDK mittels Akku realisiert. Bei dem Mobilkran stehen in der Regel 24V am Auslegerkopf zur Verfügung.
Wie Ihr sehen werdet, habe ich zu den Bildern auch technische Daten beigefügt.
Was das System zu anderen Unterscheidet sind zum einen die Verwendung der neusten verfügbaren Techniken. Der Videofunk arbeitet auf dem 5,8 GHz-Band und bietet bis zu 16 Videokanäle. Die Funkkomponenten stellen selbständig einen Videokanal ein, der zur Verfügung steht. Dies hat den Vorteil, dass ,wenn bereits von diesem System auf einer Baustelle welche im Einsatz sind, automatisch der nächste freie Kanal gewählt wird. Somit hat der Kranführer mit der Kanaleinstellung nix mehr am Hut. Es können bis zu 6 Systeme gleichzeitig in unmittelbarer Nähe betrieben werden. Diese Möglichkeit wird sonst von keinem Anderen geboten. Die aktuell Verfügbaren Kransysteme arbeiten mit dem 2,4 GHz-Band. Auf dieser Frequenz senden auch: Handy, Bluetooth-Geräte, alle stationäre Funkvideoanlagen usw.. Dies führt u.U. zu Bildstörungen.

So, erstmal genug geschrieben. Schaut Euch einfach mal die Bilder an ...

Grüße
Krani bearbeitet 23. März 2008 von Beat

[krani 0]

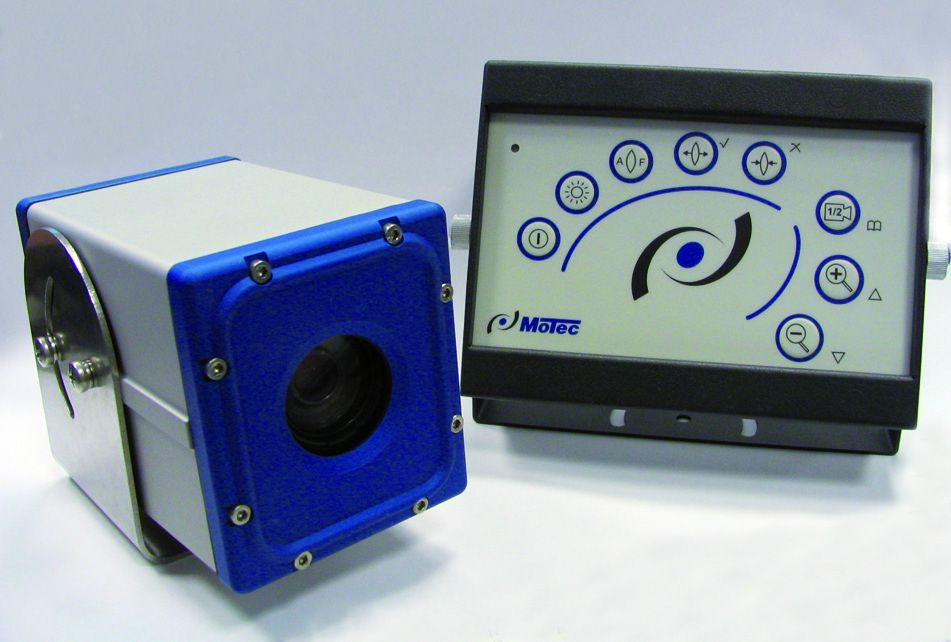

Hier die Motorzoomkamera und Bedieneinheit

[krani 0]

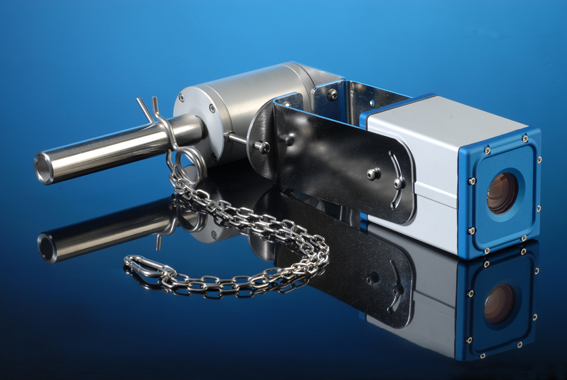

Noch mal die Motorzoomkamera mit Pendelhalterung. Diese wird am Autokran benötigt, damit die Kamera immer im Lot bleibt.
