Terex CC 9800 bei der Montage von E 126 Windenergieanlagen.

[Bauforum24 1.277]

In Stößen bei Naumburg (Sachsen-Anhalt) hat die Enercon GmbH, Aurich, mit Hilfe eines Terex CC 9800 gleich drei Windenergieanlagen (WEA) vom Typ E-126 errichtet.

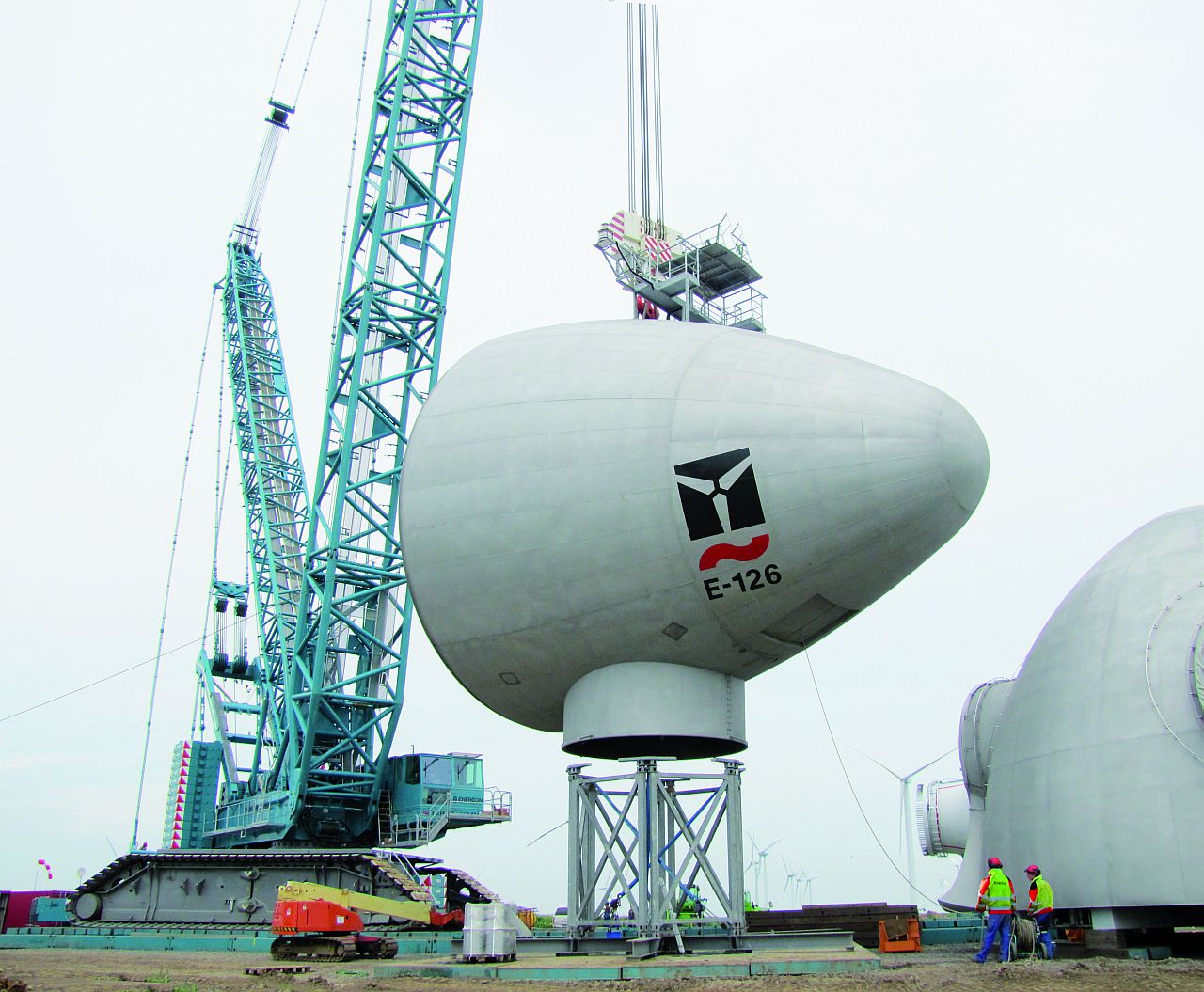

Terex CC 9800 und WEA E-126

Die Enercon WEA E-126 zählen mit 7,5 MW Nennleistung zu den leistungsstärksten Windenergieanlagen der Welt. Entsprechend groß sind die Komponenten dieser Baureihe dimensioniert. Eine der wesentlichen Herausforderungen beim Bau bestand darin, die rund 350 Tonnen schweren Gondeln komplett montiert und damit zeitsparend in nur einem Hub auf eine Höhe von 138 Metern zu heben.

?Wir konfrontierten verschiedene Kranhersteller mit dieser Anforderung. Letztlich fiel unsere Entscheidung zugunsten des Terex CC 9800, nachdem uns der Hersteller im Rahmen der konstruktiven Verhandlungsgespräche zugesichert hatte, diesen Raupenkran mit einem 4-Meter-Hauptausleger zu liefern, " erklärt Ludger Janßen, Geschäftsführer der Energieanlagen-Montage GmbH.

Das verbreiterte Auslegersystem sorgt vor allem für höhere Tragfähigkeiten ? bei 24 Metern Radius und 800 Tonnen Superlift-Gegengewicht beträgt das maximale Lastmoment 26.930 mt (Meter Tonnen). Der nach Kundenvorgabe konfigurierte Kran wurde im November 2009 auf die erste E-126-Baustelle in Emden ausgeliefert und habe sich laut Terex seitdem bereits mehrfach bewährt.

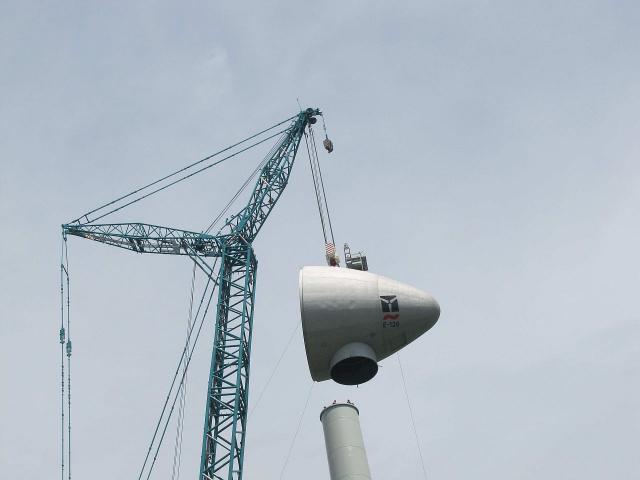

Terex CC 9800 beim Hub

Der CC 9800 bietet eine spezielle Konfigurationsmöglichkeit zur Errichtung von Windturbinen über 6MW: Mit 138m-Hauptausleger und 18m-Verlängerung erreicht der Kran eine Tragfähigkeit von 360 Tonnen und eine Hakenhöhe von 154 Metern. Die maximal mögliche SWSL-Kombination beträgt sogar 108 Meter Hauptausleger plus 120 Meter Wippe. Daraus ergibt sich eine maximale Hakenhöhe von 222m.

In Stößen bewältigte der Terex CC 9800 die geforderte Last und Höhe mit der Konfiguration SSL/LSL 138 Meter plus 18 Meter LF. ?Vor jedem der drei Einsätze an den Türmen mussten wir den Raupenkran entsprechend rüsten, da der Standort ein Verfahren des Krans nicht zuließ. Aufgrund der anwenderfreundlichen Konstruktion des Terex CC 9800 gelingt es uns, den Kran in einer Woche einzurüsten", berichtet Kranführer André Engel. So sei es dem Unternehmen möglich, pro Jahr bis zu neun Einsätze mit dem CC 9800 zu realisieren. Bereits jetzt sei der Kran für das komplette Jahr 2011 gebucht. Um eine hohe Mobilität des Krans sicherzustellen, habe Terex das Gerät zudem für einen kostengünstigen Transport optimiert.

Begeistert zeigte sich der Kranführer laut Terex auch von der Leistungsstärke und der sensiblen und präzisen Arbeitsweise des Krans unter allen Einsatzbedingungen: ?Eine hervorragende Entwicklungsleistung", bringt er es auf den Punkt. Neben der Leistungsfähigkeit ist die Bedienfreundlichkeit von entscheidender Bedeutung. Auch in dieser Hinsicht kann der Terex CC 9800 überzeugen: ?Vor allem der Touchscreen-Monitor IC 1 zur Steuerung der Seilwinden setzt neue Maßstäbe ? damit lassen sich Einstellungen in Sekundenschnelle erledigen. Darauf möchte ich auf keinen Fall mehr verzichten", macht André Engel deutlich.

Mehr News aus der Baubranche...

Herstellerlink: www.terex.com

(Fotos: Terex Cranes)

[Bach_87 0]

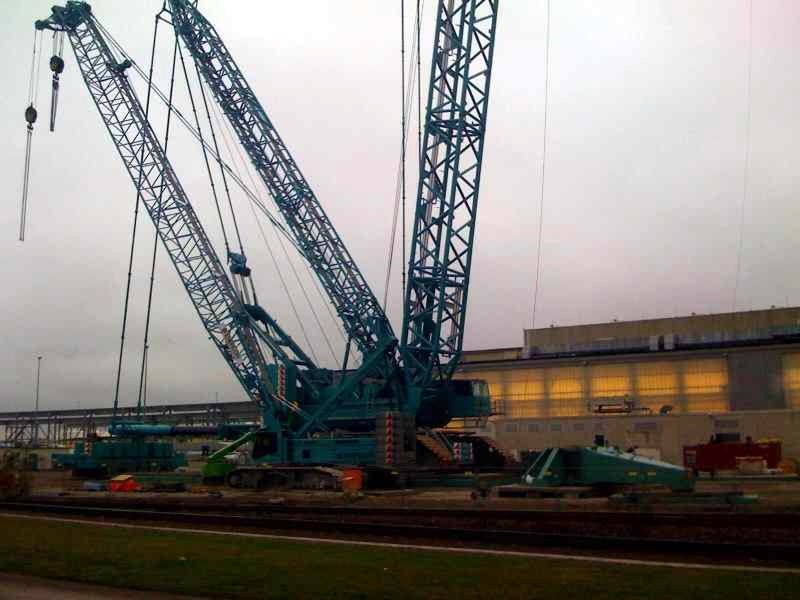

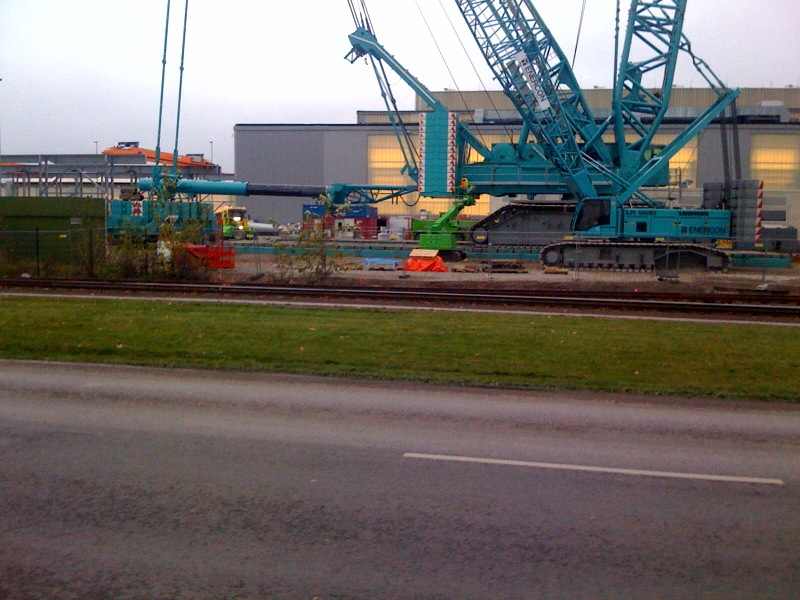

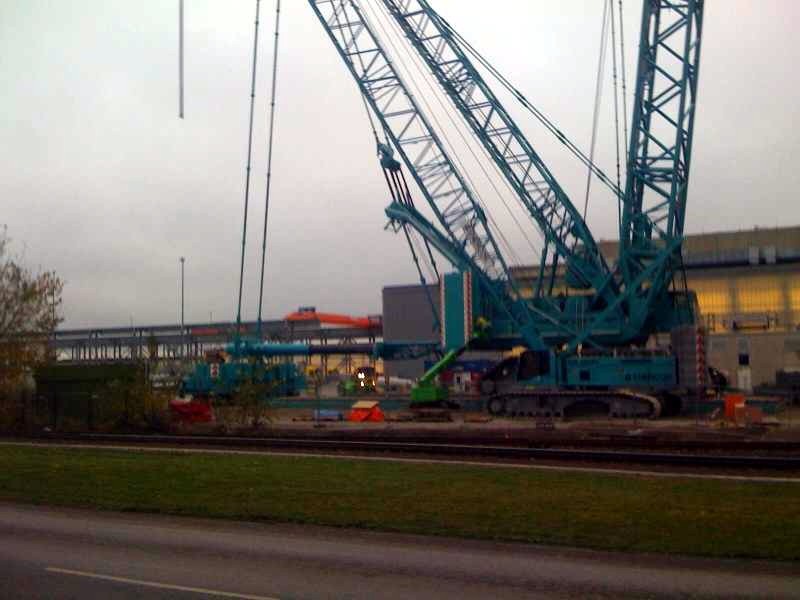

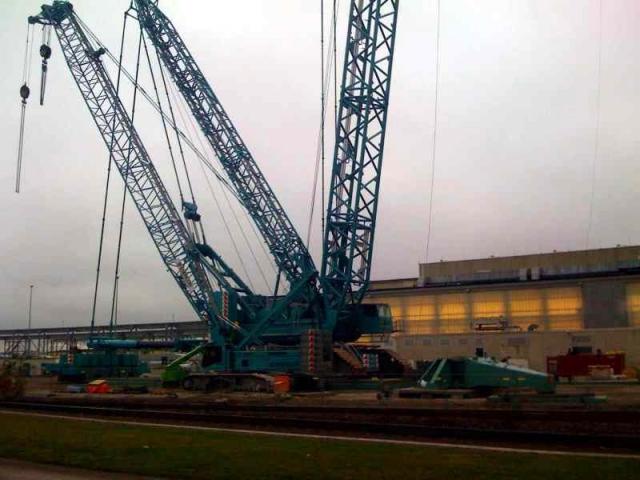

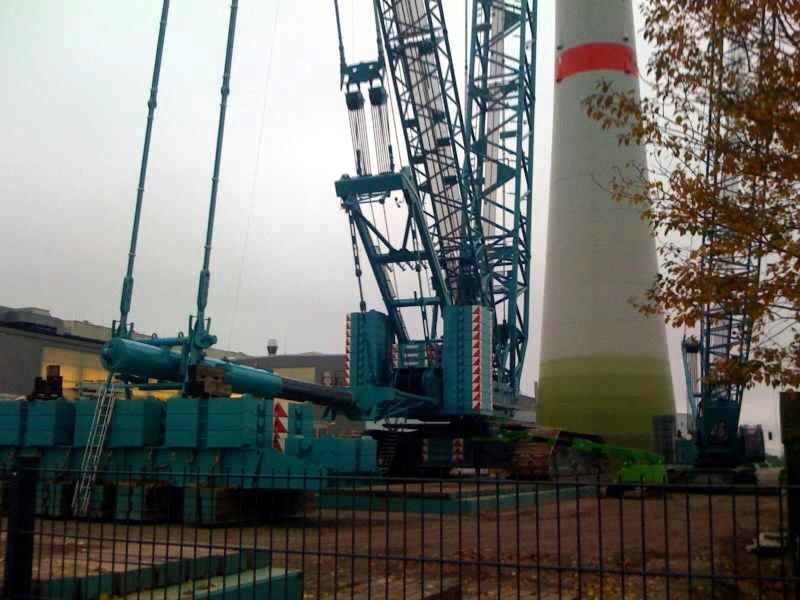

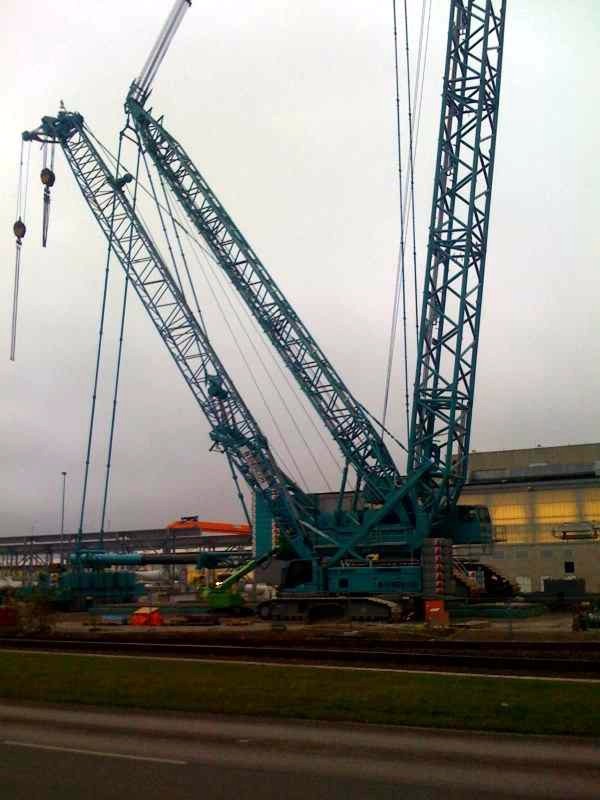

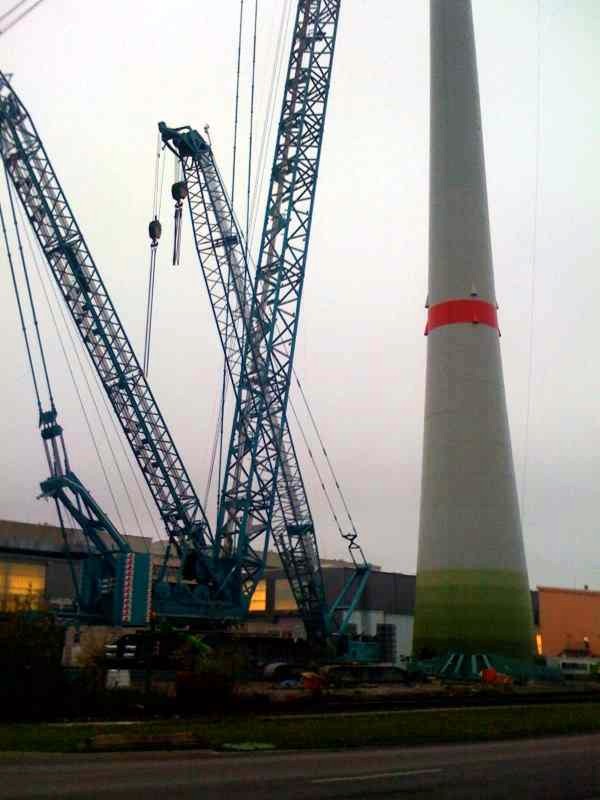

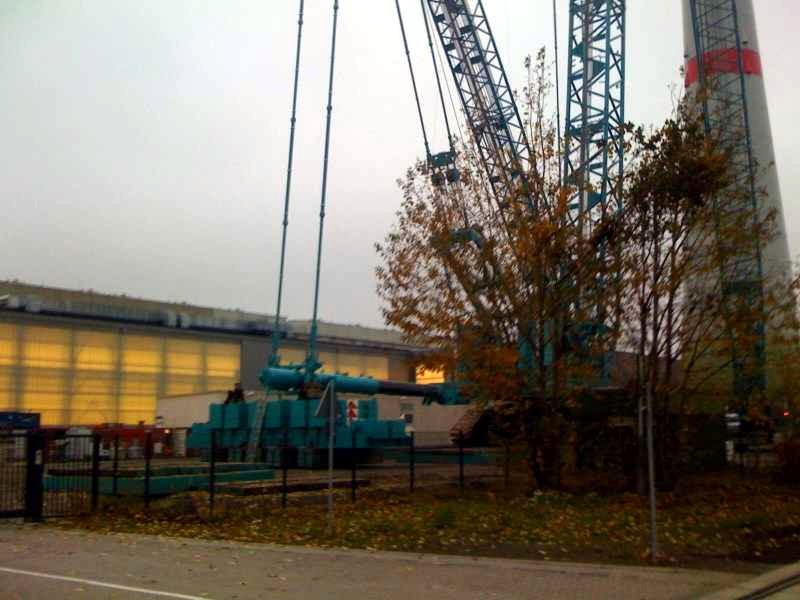

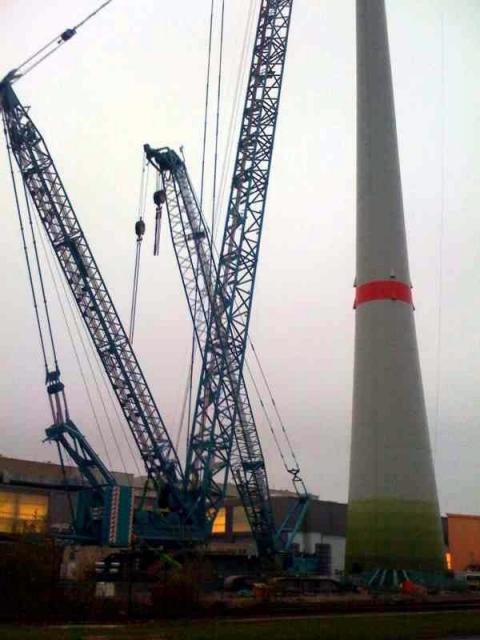

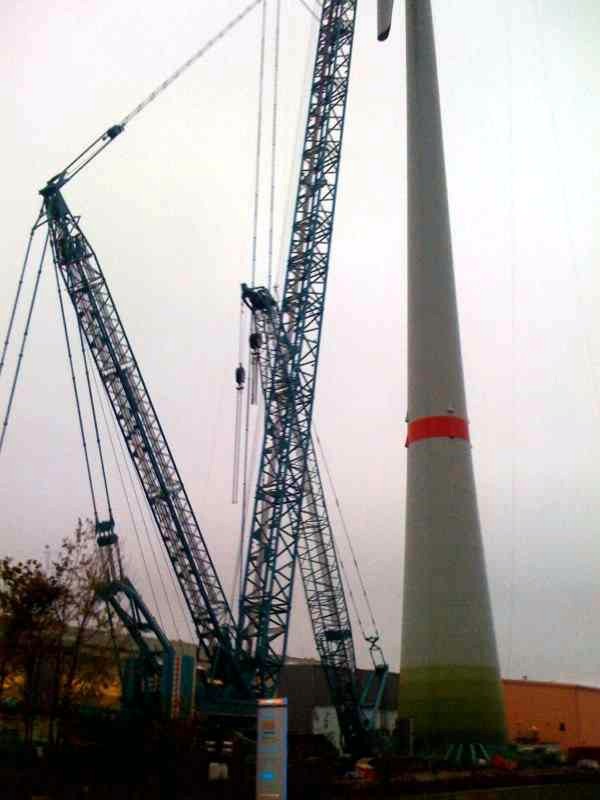

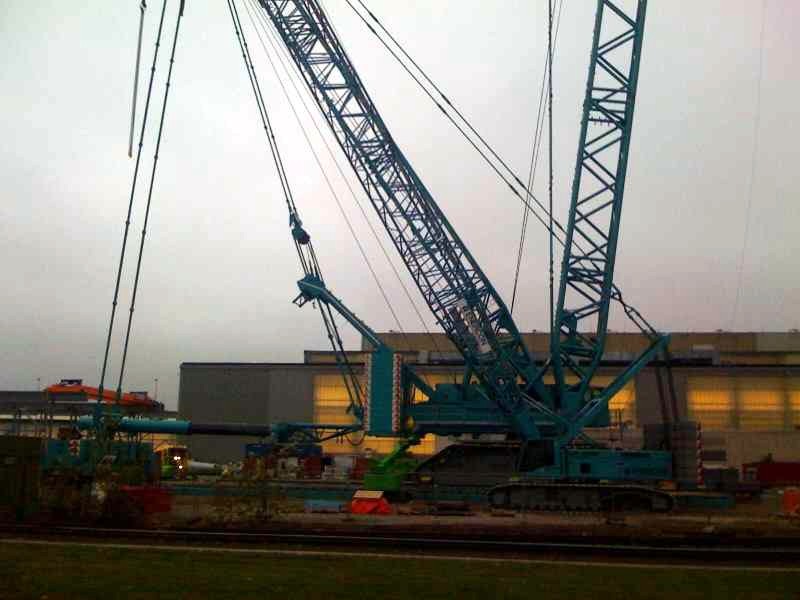

Anbei der CC9800 beim 350t Hub an einer E 126 in Magdeburg- Rothensee.
Direkt auf dem Enercon Werksgelände.

Sorry für die schlechte Quali der Bilder.
(die Fotos sind von heute)

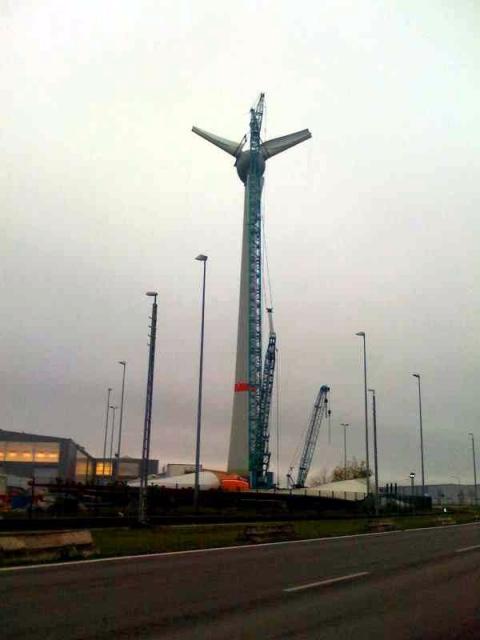

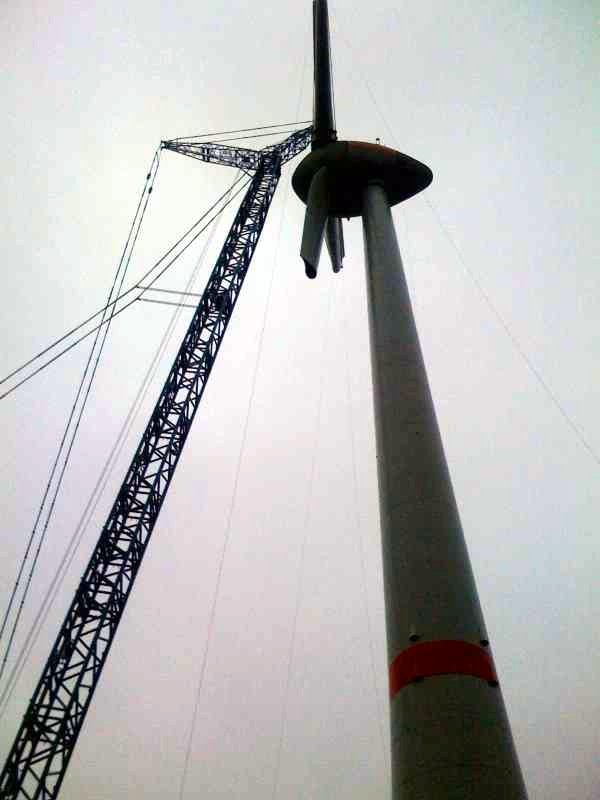

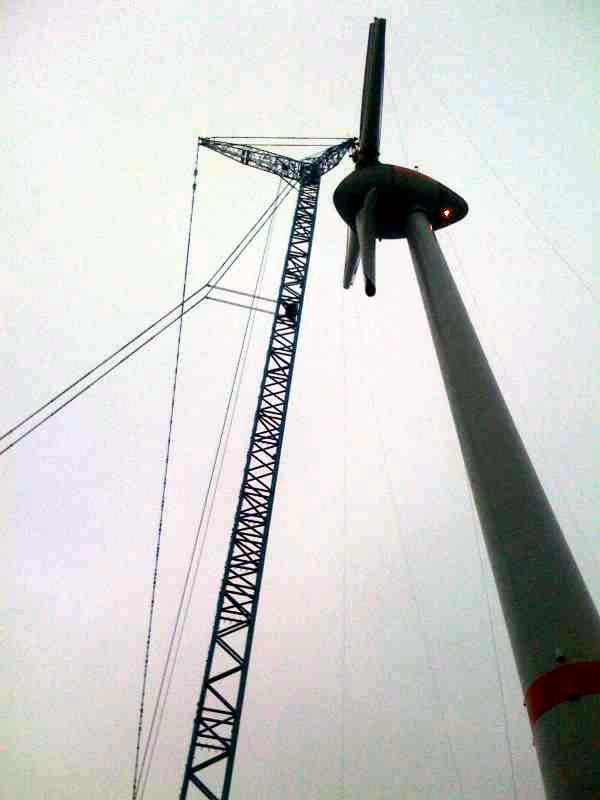

Wie man sieht wurde die Nabe inklusive der Stahlsegmente der Rotorblätter gehoben, die GFK Enden folgen in den kommenden Tagen.
Das Maschinenhaus war ein separater Hub.
