Ischebeck stellt Alu-Kammerplattenverbau vor.

[Bauforum24 1.291]

Ischebeck stellt eine Weiterentwicklung und Produkterweiterung zum Alu-Leichtverbau vor - den Alu-Kammerplattenverbau. Der Alu-Kammerplattenverbau eignet sich laut Ischebeck für den Einsatz bei Sanierungen, Wasserrohrbrüchen, hohen Rohrdurchlasshöhen und kreuzenden Leitungen. Der Alu-Kammerplattenverbau erweitere die Anwendung auf rollige Böden, nicht standfeste Böden und verhindere eine Entspannung des Bodens, z.B. für Hausanschlüsse unmittelbar neben Gebäuden

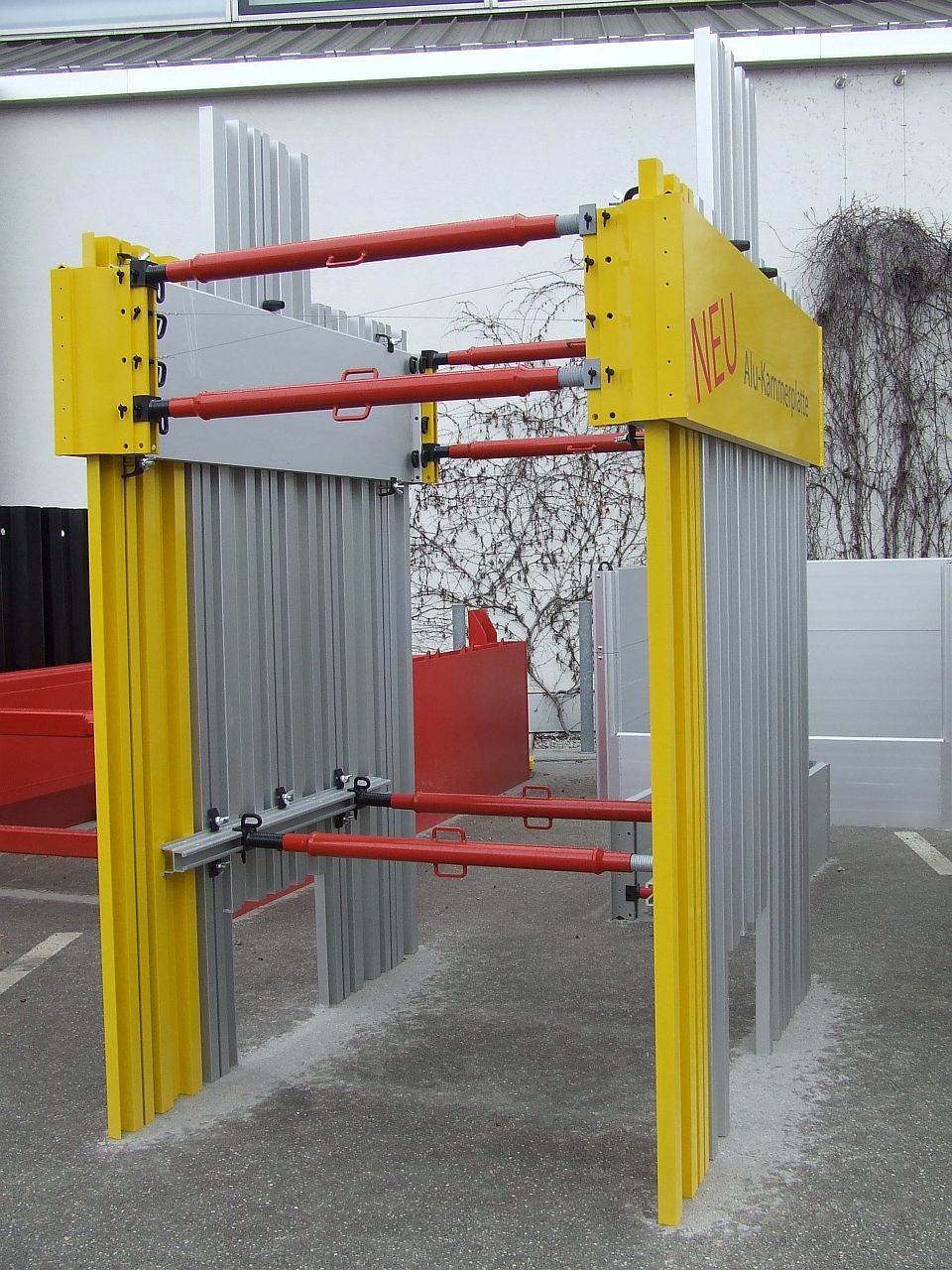

Ischebeck Alu-Kammerplattenverbau

Der Alu-Leichtverbau Gigant wird durch die Alu-Kammerwand (2,05 m lang) erweitert. Diese wird durch lediglich 4 Standard-Steckbolzen mit der vorhandenen Alu-Bohle 2,00 m zu einer Alu-Kammerplatte verbunden. Zwei Alu-Kammerplatten bilden zusammen mit 4 Kanalstreben Gi-A eine Kammerplattenbox.

Die Kanalstreben werden, wie gewohnt, ebenfalls mit Standard-Steckbolzen an den Kammerplatten befestigt. Die zu dem System gehörenden Alu-Dielen sind in den Längen 2,50 m (für Gräben bis 2,00 m ohne Einbindung) und 3,50 m (für Gräben bis 3,00 m, Einbindung von min. 0,40 m erforderlich) verfügbar.
Desweiteren gibt es laut Ischebeck diverses nützliches Zubehör, mit welchem der Alu-Kammerplattenverbau an die örtlichen Gegebenheiten angepasst werden könne.

Für den Einbau wird die Kammerplattenbox in einen 0,50 m tiefen Voraushub gestellt und mit den Kanalstreben gegen die Grabenwände verspannt. Danach werden die Alu-Dielen zwischen Alu-Kammerplatte und Alu-Bohle gestellt und ins Erdreich eingebracht. Dies kann mittels einem kleinen, freireitenden Rüttler oder mit dem Baggerlöffel erfolgen. Nach dem Einbringen der Alu-Dielen kann der Aushub fortgesetzt werden.

Zur GaLa-Bau 2010, hatte der Alu-Kammerplattenverbau Serienreife erlangt. Die GS-Prüfbescheinigung auf Grundlage der Normen DIN 4124 und DIN EN 13331 liegt laut Hersteller bereits vor.

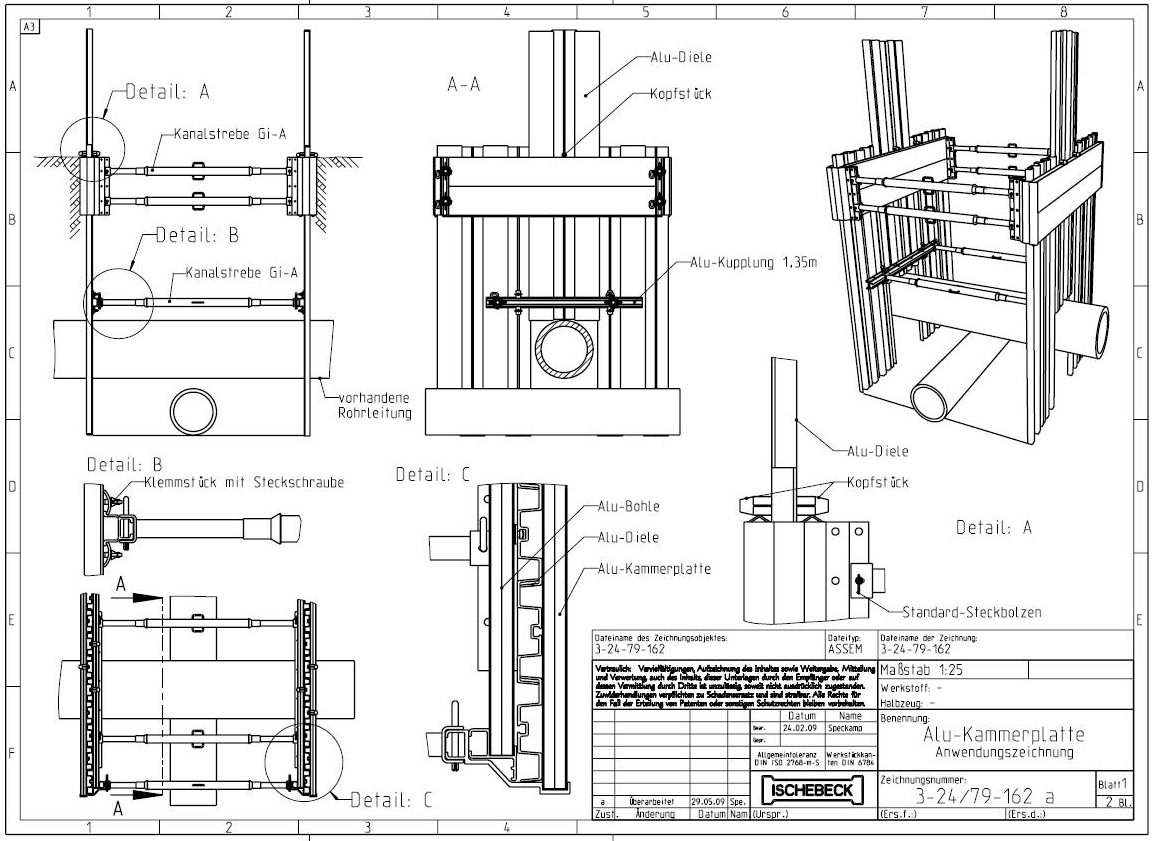

Ischebeck Alu-Kammerplattenverbau, Anwendungsbeispiele

Mehr News aus der Baubranche...

Herstellerlink: www.ischebeck.de

(Fotos: Ischebeck)
